照明的基本知识
- 格式：doc
- 大小：110.00 KB
- 文档页数：16
下载文档原格式
合集下载
照明知识
常见CAD图示：
七、灯带
• 灯带是指把线型灯源灯用特殊的加工工艺焊接在铜线或者 带状柔性线路板上面，再连接上电源发光，因其发光时形 状如一条光带而得名。 • 灯带可作为室内的环境照明器或装饰照明器，因其光色柔 和，可创造良好的室内氛围。 由于视觉效果的考虑，在室内环境中灯带往往被隐藏，因 此称为暗藏灯带或漫反射灯带。使用时需配合吊顶处理或 隔墙处理。
• • •
• •
四、吊灯
• 所有垂吊下来的灯具都归入吊灯类别。吊灯为室内装饰性效果极强的 主灯，可以作为环境照明器或装饰照明器。 • 设计中需要注意的是，吊灯无论是以电线或以铁支垂吊，都不能吊得 太矮，阻碍人正常的视线或令人觉得刺眼。
• 在选择时，悬挂的高度、灯罩、灯球的材质与形式均需小心选择，以 免造成令人不舒服的眩光。吊灯的高度要合适，而且应选用可随意上 升、下降装置的灯具，以便利于调整与选择高度。
常见CAD图示：
后记
• 以上照明类型为设计中常见基本类型，在 具体的设计工作中需要根据环境条件灵活 应用。 • CAD表达亦为常见图示法，各设计单位根 据其设计习惯，或有不同。
射灯是一种高度聚光的灯具，它的光线照射是具有可指定特定目标的。主要是用于 特殊的照明，比如强调某个很有味道或者是很有新意的地方。
•
•
我们从这几个方面来区分筒灯和射灯。
1、从光源看筒灯可以装白炽灯泡，也可以装节能灯。装白炽灯时是黄光。装节能 灯时视灯泡类型可以是白光或者黄光。 筒灯的光源方向一般是不能调节的。 一般家用的射灯用的是石英灯泡，或灯珠。当然，大型的射灯是不一定用石英灯 泡的。石英灯泡只有黄光。 一般的射灯的光源方向可自由调节。 2、从应用位置看筒灯一般都被安装在天花板内，一般吊顶需要在150mm以上才 可以装。当然筒灯也有外置型的。在无顶灯或吊灯的区域安装筒灯是很好的选择，光 线相对于射灯要柔和。 射灯一般带有变压器，但也有不带变压器的。内嵌式的射灯可以装在天花板内。 射灯主要用于需要强调或表现的地，如电视墙，挂画，饰品等，可以打出光韵以增强 效果。 3、从价格上看 同一档次，射灯要贵一些。 一般来讲国内质量较好的筒灯射灯品牌有欧普，三立，雷士，三雄极光。其中， 雷士和三立性价比最好。 筒灯一般有大（5寸） 中（4寸） 小（2.5寸） 三种。小号目前的市场价格在20－ 15元之间，中号28－32元之间，大号在36－48元之间之间。当然以上价格都不含光源。 筒灯有横插和竖插两种，横插价格比竖插要贵少许。 需注意的是，射灯一般不能用于近距离照射毛织物，也不能近距离有易燃障碍物， 否则容易引起火灾。虽然射灯耗电多但是在适当的位置有它点缀效果大不一样。射灯 还有五彩灯杯的装饰起来别有风味。
电气照明系统基础知识
（4） 荧光高压汞灯光色差，常用于街道、广场和 施工工地大面积的照明。
（5） 氙灯发出强白光，光色好，又称“小太阳”， 适合大面积、高大厂房、广场、运动场、港口和机场的 照明。
14.2 常用电光源、灯具及其选用
（6） 高压钠灯光色较差，适合城市街道、广场的 照明。
（7） 低压钠灯发出黄绿色光，穿透烟雾性能好， 多用于城市道路、户外广场的照明。
14.2 常用电光源、灯具及其选用
1 白炽灯
它的结构如图14-1所示，由灯头、灯丝和玻璃外壳 组成。灯头有螺纹口和插口两种形式，可拧进灯座中。 对于螺口灯泡的灯座，相线应接在灯座中心接点上，零 线接到螺纹口端接点上。
灯丝由钨丝制成，当电流通过时加热钨丝，使其达 到白炽状态而发光。一般40W以下的小功率灯泡内部抽 成真空，60W以上的大功率灯泡先抽真空，再充以氩气 等惰性气体，以减少钨丝发热时的蒸发损耗，提高使用 寿命。
14.2 常用电光源、灯具及其选用
(4) 密闭型 透光罩固定处加以密封，与外界可靠 地隔离，内外空气不能流通。根据用途又分为防水防潮 型和防水防尘型，适用于浴室、厨房、潮湿或有水蒸气 的车间、仓库及隧道、露天堆场等场所。
(5) 防爆安全型 这种照明器适用于在不正常情况 下可能发生爆炸危险的场所。其功能主要使周围环境中 的爆炸性气体进不了照明器内，可避免照明器正常工作 中产生的火花而引起爆炸。
（8） 金属卤化物灯光效高，光色好，室内外照明 均适用。
14.2 常用电光源、灯具及其选用
14.2.3 灯具
照明电光源（灯泡或灯管）、固定安装用的灯座、 控制光通量分面的灯罩及调节装置等构成了完整的电气 照明器具，通常称为灯具。
灯具的结构应满足制造、安装及维修方便，外形美 观和使用工作场所的照明要求。
（5） 氙灯发出强白光，光色好，又称“小太阳”， 适合大面积、高大厂房、广场、运动场、港口和机场的 照明。
14.2 常用电光源、灯具及其选用
（6） 高压钠灯光色较差，适合城市街道、广场的 照明。
（7） 低压钠灯发出黄绿色光，穿透烟雾性能好， 多用于城市道路、户外广场的照明。
14.2 常用电光源、灯具及其选用
1 白炽灯
它的结构如图14-1所示，由灯头、灯丝和玻璃外壳 组成。灯头有螺纹口和插口两种形式，可拧进灯座中。 对于螺口灯泡的灯座，相线应接在灯座中心接点上，零 线接到螺纹口端接点上。
灯丝由钨丝制成，当电流通过时加热钨丝，使其达 到白炽状态而发光。一般40W以下的小功率灯泡内部抽 成真空，60W以上的大功率灯泡先抽真空，再充以氩气 等惰性气体，以减少钨丝发热时的蒸发损耗，提高使用 寿命。
14.2 常用电光源、灯具及其选用
(4) 密闭型 透光罩固定处加以密封，与外界可靠 地隔离，内外空气不能流通。根据用途又分为防水防潮 型和防水防尘型，适用于浴室、厨房、潮湿或有水蒸气 的车间、仓库及隧道、露天堆场等场所。
(5) 防爆安全型 这种照明器适用于在不正常情况 下可能发生爆炸危险的场所。其功能主要使周围环境中 的爆炸性气体进不了照明器内，可避免照明器正常工作 中产生的火花而引起爆炸。
（8） 金属卤化物灯光效高，光色好，室内外照明 均适用。
14.2 常用电光源、灯具及其选用
14.2.3 灯具
照明电光源（灯泡或灯管）、固定安装用的灯座、 控制光通量分面的灯罩及调节装置等构成了完整的电气 照明器具，通常称为灯具。
灯具的结构应满足制造、安装及维修方便，外形美 观和使用工作场所的照明要求。
照明基础必学知识点
照明基础必学知识点1. 光的本质：光是一种电磁辐射，具有波粒二象性，在空气中的速度约为每秒30万公里。
2. 白光与彩色光：白光是由各种波长的光混合形成的，而彩色光是指特定波长范围内的光，如红、橙、黄、绿、蓝、靛、紫等。
3. 光的三基色：在彩色光中，红、绿、蓝被称为光的三基色，它们可以组合形成各种其他颜色。
4. 光的反射：光遇到物体时，部分光线会被物体表面反射回来，我们通过反射的光线才能看到物体。
5. 光的折射：光从一种介质传播到另一种介质时，会发生折射现象。
光线在折射时会改变传播方向，并且光在不同介质中的传播速度也会改变。
6. 光的传播方式：光可以直线传播，也可以经过反射、折射等方式传播。
7. 光的衍射：当光经过一个小孔或物体边缘时，会出现衍射现象，即光的弯曲和扩散。
8. 光的干涉：当两束或多束光线重叠在一起时，会出现干涉现象，干涉可以产生明暗条纹。
9. 光的色散：当白光通过一种介质时，不同波长的光会因为折射率的不同而发生偏折，从而产生彩虹色的现象。
10. 光的强度和亮度：光的强度指的是光的辐射能力，亮度指的是人眼感知到的光的明暗程度。
11. 光源的分类：光源可以分为自然光源和人工光源。
常见的自然光源有太阳和火焰，常见的人工光源有灯泡、荧光灯、LED等。
12. 光的色温：光源的色温是指光源发出的光线的颜色，常用单位为开尔文（K），冷色调的光源色温较高，暖色调的光源色温较低。
13. 光的强度衡量：光的强度可以通过光通量和光照度来衡量，光通量单位为流明（lm），光照度单位为勒克斯（lx）。
14. 光的色彩表示：光的色彩可以通过RGB（红绿蓝）或CMYK（青、品红、黄、黑）等颜色空间来表示。
15. 光的效果：光的效果常常可以利用透镜、反射器等光学元件来实现，如聚光、扩散、聚束等。
这些基础知识点是照明领域中常见且重要的内容，在学习和理解照明原理和应用时，对于工程设计、灯具选择、照明效果评估等方面都具有指导作用。
照明设计基础知识
照明设计基础知识照明是人们对外界视觉感受的前提，室内照明分为天然采光和人工照明两大类。
天然采光是通过窗口获取室外光线。
人工照明是指使用器具确保室内的明度。
人工照明又分为明视照明和装饰照明。
在设计照明中，装饰照明表现一定的装饰内容、空间格调和文化内涵。
学习室内照明设计，必须掌握一些点光源、灯具、照明方式、照度标准、照明质量等相关的知识。
一、光源和灯具的分类及命名1.光源的分类室内常用的照明灯具是由白炽灯泡、荧光灯、卤钨灯三种光源以及各样的遮光体组成的。
1）白炽灯是指由通过电流加热达到白炽状态的物体中发出的光源。
2）荧光灯是指由放电产生的紫外线辐射所激发的荧光物质发光的放电灯。
3）卤钨灯是以一定的比率封入碘、溴等卤族元素或其它化合物的充气灯泡。
2.光源型号命名方法各类电光源的命名，一般由三部分组成：1）第一部分为汉语拼音首字字母，表示光源特征和名称。
2）第二、三部分一般由数字组成，表示光源的定额工作电压和定额电功率。
3）如型号为：PZ220—40，代表普通照明灯泡，定额工作电压为220V，定额功率40W。
如型号为：T—40，代表筒灯，定额电压功率40W。
二、室内照明的基本概念1、灯具效率灯具的效率是指在规定条件测得的灯具所发射的光通量值与灯具内的所有光源发出来的常用的光通量的测定值之比值。
白炽灯和日光灯有不同的光效，白炽灯的光效约为10Lm/w，日光灯的光效约为40Lm/w。
2、灯光源的颜色特性1）等光源的颜色作为照明光源，除了要求高的发光效率外，还要求它发出的光具有良好的颜色，光源的颜色有两方面的含义；A、一是指人眼直接观察光源时所看到的颜色，称为光源的色表。
B、二是指光源的照射到物体上所产生的客观效果。
2）光源的显色性人工光源照射到物体上时能确定物体色的可见度的特性，称为这个光源的显色性。
A）如果各色物体受照射的效果和标准光源（黑体或标准昼光）照射时一样，则认为该光源的显色性好（显色指数高）；B）反之，如果物体在受照射后颜色失真，则该光源的显色性差（显色指数低）。
照明基础知识
重庆雷士科技发展有限公司
第二章
常见电光源及电器介绍
重庆雷士科技发展有限公司
常见电光源主要性能参数比较
白炽灯 额定功率（W) 光效（Lm/W) 平均寿命（h) 显色指数 色温（K) 151000 2.4-12 500 100 2500 荧光灯 6-125 25-60 5000 60-80 5000 高压汞灯 50-1000 16-50 5000 30-40 5000 高压钠灯 35-1000 70-120 20000 20-25 2000 金卤灯 353500 60-90 8000 65-90 5000 120以 上 50000 60-85 6000 LED 无极荧光灯 20-250 60-80 100000 60-80 5000
重庆雷士科技发展有限公司
4．灯具效率 灯具实际发出的光通量与灯具内电光源发出的光通 量之比。它是衡量灯具是否节能的重要指标之一 ,用 百分数表示。 5．光通量维持率 灯具在给定的点燃时间后的光通量与其初始的光通 量之比，用百分数表示。 6．照明功率密度（LPD) 单位面积上的照明安装功率（包括光源、镇流器或 变压器），单位为W/m2。
（2）色温和显色性 一般照明用的卤钨灯的色温为2800～3200 K。与普通白炽灯相比，光 色更白一些，色调也稍冷一点，卤钨灯的显色性十分好，一般显色指 数Ra=100。
重庆雷士科技发展有限公司
荧光灯
荧光灯具有光效高，发光柔和，寿命长等特点，可以做 成各种光色，其形状有直管形U形和环形等，广泛用作室内 照明。
重庆雷士科技发展有限公司
照明设计基础知识
重庆雷士科技发展有限公司
重庆雷士科技发展有限公司
第一章 光学和照明工程
一、光的基本概念
光是一种电磁辐射，可见光是电磁辐射的一部分，电磁辐射包括 微波、红外、可见光、紫外辐射、x射线和γ射线。在这些电磁辐射中 ，只有可见光波段是眼可见的。 可见光波段包括波长380-780纳米（1 纳米=10-9米）的电磁波段。
照明基础知识
照明基础知识一、光学基本知识1. 光的本质光的本质是一种电磁波，其波长范围广泛。
能够引起视觉反应的光被称为“可见光”，其波长在380-780纳米之间，是电磁辐射光谱中的一小部分。
不可见光如红外线、紫外线等，则因其波长超出此范围而无法被肉眼直接感知。
2. 光通量光通量是衡量光源输出可见光量的总和，是光源发光能力的指标。
它表示发光体每秒所发出的可见光量，单位为流明（lm）。
3. 光效与发光强度光效即发光效率，是电光源将电能转化为光的能力，以流明每瓦（lm/w）为单位。
发光强度（光强）则是指发光体在特定方向单位立体角内所发射的光通量，常用坎德拉（cd）来表示。
4. 照度与亮度照度是表征被照面上接收光的强弱，即被照面单位面积上接收的光通量，单位为勒克斯（Lux）或流明平方米（lm/㎡）。
而亮度则是指光源在某一方向上的单位投影面在单位立体角中反射光的数量，单位为坎德拉每平方米（cd/㎡）或坎德拉每平方厘米（cd/cm²）。
5. 眩光与光束角眩光是指视野内有亮度极高的物体或强烈的亮度对比造成的视觉不舒适感。
光束角则是射灯发射光的空间分布，以中心最强，向四周逐渐减弱到中心光强50%强度的圆锥角。
6. 其他重要概念●功率因素：电路中有用功率与实际功率之间的比值，影响电网的平衡度和无功损耗。
●频闪效应：电感式荧光灯随电压电流周期性变化，光通量也周期性变化，导致视觉不舒适。
●平均寿命与经济寿命：衡量光源使用寿命的指标，分别考虑光源损坏和光束输出衰减的情况。
●显色性：光源对物体颜色的呈现能力，以显色指数（Ra）表示，高显色性光源能更真实地还原物体颜色。
●色温：光源发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度即为该光源的色温，以开尔文（K）为单位。
二、照明工作原理照明的基础是光源产生光线并将其传播至需要照明的区域。
照明工作原理主要包括以下几个环节：1.光源产生光线：光源可以是自然的（如太阳、星星）或人工的（如灯泡、LED）。
照明基础知识
照明基础知识(一)照明知识常用术语：照明照明是以人们的生活、活动为目的对光的利用，从广义上讲，应包括对生命体、生物有作用的视觉与光信息、紫外线、可见光及红外线等各部分。
光源能够发光的发光体。
光源按其发光原理可分为热辐射光源、气体放电光源、固体发光光源。
A、热辐射光源：指当电流通过并加热安装在填充气体泡壳内的灯丝，其发光光谱类似于黑体辐射的一类光源。
如白炽灯、玻璃反射灯、卤素灯等。
B、气体放电光源：在适当的条件下，例如强电场、光辐射、粒子轰击和高温加热等，组成气体的分子可能发生电离，产生可自由移动的带电粒子，并在电场作用下形成电流。
这种电流通过气体的现象称为气体放电，而这样的原理发光的光源称为气体放电光源。
如荧光灯、紧凑型荧光灯、低压钠灯、高压钠灯、汞灯、金属卤化物灯、霓虹灯、激光等。
图（一）、荧光灯、白炽灯结构C、固体发光光源：指某种固体材料与电场相互作用而发光的现象。
如无极感应灯、微波硫灯、发光二极管LED等。
灯具：灯具是一种产生、控制和分配光的器件。
在灯具的设计及应用当中，最为强调的是灯具的控光部件，主要由反射器等组成。
灯具包括：光学系统(反射器、透镜、格栅等)，电气附件(镇流器、启动器等)，机械结构件(灯座、外壳、支架、调节调焦机构、防减震器等等)视觉A、明视觉：眼睛适应于至少为几坎德拉每平方米亮度时的视觉。
明视觉主要由锥状细胞来调节。
L>3.5cd/ m²（坎德拉/米²）B、暗视觉：调节眼睛以适应几百分之一坎德拉每平方米的亮度水平时的视觉情况。
在这种情况下，杆状细胞被认为是主要的活跃成分。
L<0.035cd/ m²（（坎德拉/米²）光的定义光是我们通过视觉与外界交流的媒介。
如果没有光，我们将无法感知客观世界的一切。
光是一种能量，这种能量能从一种物体传播到另外一种物体表面。
其传播的形式是以直线方式进行传播。
光可分为可见光和不可见光。
人眼能够识别的电磁波谱，即波长为380-780nm之间的为可见光。
照明基本知识培训
第一章照明基本知识§ 1-1、概述1-1、照明的意义：什么是照明？单纯的光源并不等于照明，照明是能给周围各种对象以适宜的光分布，通过视觉达到以下两方面的要求。
1）易正确识别人们所欲知的对象。
2）易确切了解人们所处的周围的状况。
照明大致可分为：以功能为主的明视照明和以舒适感为主的气氛照明。
作为照明的目的，明视固然重要，而舒适感、高兴、心情舒畅也是非常重要的。
前者和视觉工作对象关系密切而后者与环境关系大。
从照明的属性看，可分为生理照明和心理照明。
当然，属于何种照明，不能简单决定，而是要看各种照明所给的比重大小，照明对象和照明技术的关系列于表一照明对象与照明技术关系（表一）1-2．对照明技术的要求：综合以上的叙述，可见对照明技术有如下四方面的要求1）满足照明质量的要求（照度、均匀度、防眩光、显色性等）2）实用，灵活3）节约用电，安全可靠4）便于维护和保养1-3．简述照明发展史远古时期，人类祖先发现了火，这完全是生理照明的需求，以便于生存，取暖直至狩猎煮食、打仗，于是火就成为社会发展的一个重要因素，直至十八世纪前，煤油和气灯是电灯发明以前的主要照明。
近、现代照明是从电能的被发现和利用开始的。
从此照明工程学也随之诞生。
照明的发展是随着光源的发展而发展的，人们首先发明白炽灯，在白炽灯基础上研制成卤钨灯。
随着荧光灯的发明，标志着电致发光的出现，作为低压放电灯在荧光灯之后又研制出低压钠灯及氖灯，高压放电灯最先研制出来的是汞灯，随之面市的是高压钠灯，金卤灯、氙灯、镝灯……作为光源的新品种场致发光也在20世纪后期研制出来，这就是发光二极管，LED的大功率已进入实用阶段。
1-4．照明的组成1、光源的实用分类白炽灯----热幅射——白炽发光—卤钨灯汞灯金卤灯高压放电灯高压钠灯氙灯光源---电致发光荧光灯低压放电灯低压钠灯--- 场致发光————LED---激光发光———激光2、灯具：从光束角来分有窄光束，中光束和宽光束从反射器的进步是从搪瓷，高纯铝氧化到玻璃镀膜直到现在的棱形玻璃以增加局部的漫反射和折射而减少眩光增加均匀度。
照明设计基础知识

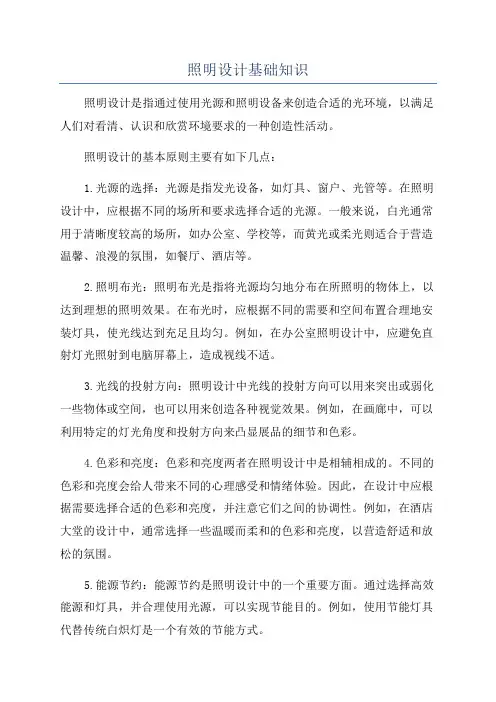

照明设计基础知识照明设计是指通过使用光源和照明设备来创造合适的光环境，以满足人们对看清、认识和欣赏环境要求的一种创造性活动。
照明设计的基本原则主要有如下几点：1.光源的选择：光源是指发光设备，如灯具、窗户、光管等。
在照明设计中，应根据不同的场所和要求选择合适的光源。
一般来说，白光通常用于清晰度较高的场所，如办公室、学校等，而黄光或柔光则适合于营造温馨、浪漫的氛围，如餐厅、酒店等。
2.照明布光：照明布光是指将光源均匀地分布在所照明的物体上，以达到理想的照明效果。
在布光时，应根据不同的需要和空间布置合理地安装灯具，使光线达到充足且均匀。
例如，在办公室照明设计中，应避免直射灯光照射到电脑屏幕上，造成视线不适。
3.光线的投射方向：照明设计中光线的投射方向可以用来突出或弱化一些物体或空间，也可以用来创造各种视觉效果。
例如，在画廊中，可以利用特定的灯光角度和投射方向来凸显展品的细节和色彩。
4.色彩和亮度：色彩和亮度两者在照明设计中是相辅相成的。
不同的色彩和亮度会给人带来不同的心理感受和情绪体验。
因此，在设计中应根据需要选择合适的色彩和亮度，并注意它们之间的协调性。
例如，在酒店大堂的设计中，通常选择一些温暖而柔和的色彩和亮度，以营造舒适和放松的氛围。
5.能源节约：能源节约是照明设计中的一个重要方面。
通过选择高效能源和灯具，并合理使用光源，可以实现节能目的。
例如，使用节能灯具代替传统白炽灯是一个有效的节能方式。
6.环境和人体的考虑：照明设计应考虑到环境和人体的需求和适应性。
例如，对于办公室或学习空间，应选择光线柔和、无刺眼的灯具，以减少对人眼的疲劳和不适感。
对于户外照明，应根据不同天气条件选择合适的灯具，以确保人们的安全和舒适。
总之，照明设计是一个综合性的学科，需要考虑到各种因素，并根据不同需求制定合适的设计方案。
只有在理解和应用照明设计的基本知识的基础上，才能创造出适合人们需求和环境要求的照明效果。
照明基础知识
1、光通量:(Luminous Flux)-光源在单位时间内发出的光量称为光源光通量,以F表示.单位:流明(lm)2、光强度:(Luminous Intensity)光源在给定方向的单位立体角中发射的光通量定义为光源在该方向上的光强度(简称光强),以 I 表示.单位:坎德拉(cd)3、光照度(照度)是每单位表面接受到的光通量，是表征表面被照明程度的量，以E表示。
E=dF/dS单位：勒克司(lx),4、光出射度:光源表面上某一微小面元dS向半个空间发出的光通量为dF，则此面元的光出射度为dF/dS，以M表示。
M=dF/dS单位：流明/米25、光亮度:(Luminance)光源在某一方向的光亮度(简称亮度)是光源在该方向上的单位投影面在单位立体角中发射的光通量.以L表示.6、色温：表示光源颜色的量，当光源所发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度称为该光源的颜色温度Tc，简称色温，用绝对温度来表示。
7、显色性是指光源的光照射到物体上产生的客观效果,评价显色性的方法: 光谱带法,试验色法.显色指数:反映被照物体颜色的真实度.8、眩光:当视场中某光源或物体的亮度比眼睛已适应的亮度大得多时,人就会有眩目的感觉,此现象称为眩光.眩光分为不舒适眩光和失能眩光.9、显色指数 Ra灯发射的光谱特性对于被照物体表面的颜色的真实度的反映。
以符合太阳光显色性的指数称为100.10、中心光强射灯类中轴线方向射出的发光强度称中心光强.通常灯的功率越高, 聚光越好,中心光强就越大.11、光束角射灯发射光的空间分布,以中心最强,向四周逐渐减弱到中心光强50%强度的圆锥角为光束角，但用平面角来表示.12、。
最完整的照明设计基础知识
最完整的照明设计基础知识照明设计是指通过合理布置光源，达到满足人们在不同环境下照明需求的一种艺术和科学。
下面是最完整的照明设计基础知识。
一、光源光源是照明设计的基础，常见的光源有白炽灯、荧光灯、LED等。
白炽灯是一种传统光源，色温高，适合用于营造温馨的氛围；荧光灯色温较低，适合用于提供光工作环境；LED灯具具有节能、寿命长等特点，是现代照明的主流。
二、照明原则1.明确照明需求：根据不同场所的使用需求，确定所需的照明水平和照明色温等参数。
2.均匀照明：保证照明场所的各个区域能够均匀光线照射，避免产生阴影和刺眼现象。
3.人眼适应性：根据不同环境的使用需求，采用不同的照明方式，使人眼适应光线变化。
4.节能环保：选择高效能的光源和照明设备，提高能源利用率，减少能源浪费，降低环境污染。
三、照明设计流程1.收集信息：了解场地的建筑结构、功能需求、装修风格等信息。
2.照明计算：根据场地大小、高度、使用需求等因素，计算照明的光功率、光照度、均匀度等参数。
3.设计方案：根据照明计算结果，确定合适的照明方案，包括灯具的布置、灯具的选择等。
4.施工工艺：确定灯具的安装位置、灯具的固定方式等施工方案。
5.试灯调试：安装完毕后，进行试灯调试，调整照明设备的位置和角度，使之达到最佳照明效果。
6.完善保养：定期进行照明设备的保养和维护，确保其正常运行。
四、照明参数1.光功率：指光源单位时间内释放的光能量，常用单位为瓦特（W）。
2. 光照度：指单位面积上接收到的光通量，常用单位为勒克斯（lux）。
3.色温：指光源发出的光线的颜色，以绝对温度（K）表示，常见的有暖白、自然白和冷白等。
4. 显色指数：反映光源照射物体的颜色还原程度，常用指数为CRI （Color Rendering Index）。
五、照明效果1.总体照明：提供整个区域的基本照明，使人能够清晰地看到周围环境。
2.局部照明：照亮特定的场所或物体，突出主体，强调空间层次。
照明基础知识
显色性
太阳光和白炽灯均辐射连续光谱，在可见光的波长（ 380nm~760nm）范围内，包括着红、橙、蓝、绿、青 、兰、紫等各种色光。物体在太阳光和白炽灯的照射下 ，显示出它的真实颜色，但当物体在非连续光谱的气体 放电灯的照射下，颜色就会有不同程度的失真。我们把 光源对物体真实颜色的呈现程度称为光源的显色性。
LM/W
1. 低辐射、环保：红外线、 紫外线比卤素灯和荧光灯大 大降低，可以减少对被照物 体的损害。相比荧光灯，还 可以减少汞污染
2. LED灯具比传统灯具具有 更好的光控效果，能够创造 室内照明的最佳效果。 在
定向照明（点）和非定向照 明（面）上优于传统灯具
3. LED光效比卤素灯、荧光 灯更高，能够达到
130LM/W，能够达到最佳 的节能效果
4. 高显色性，要优于传统荧
光灯，在更大的满足室内活 动的需求 LED：RA≥90 荧光灯：60≤RA≤80 白炽 灯：RA=100
5. 长寿命： LED ： ≥50000小时 荧光灯：8000 小时 卤素灯：3000小时
IP（Ingress protection)防护等级
单个灯具光通量×光源数量×利用系数×维护系数
平均照度=
面积
此方法用于计算平均照度 (光源光通量)(CU)(MF) /照射区域面积 适用于室内，体育照明 利用系数(CU)： 一般室内 取0.4，体育取0.3 1. 灯具的照度分布 2. 灯具效率 3. 灯具在照射区域的相对位置 4. 被包围区域中的反射光 维护系 数MF=(LLD)X(LDD)一般取0.7～0.8 举例 1： 室内照明，4×5米房间，使用3×36W隔栅灯9套 计算公式:平均照度 ＝光源总光通×CU×MF/面积 ＝ (2500×3×9)×0.4×0.8÷4÷5 ＝1080 Lux 结论：平均照度1000Lux以上
照明基础知识
11
12
基本定律
反比定律
•
E=lux= I/ D2
E=照度 I= 指向感兴趣点的光强 D=从光源到照射点的距离 反比定律表明照度与从光源到照射点的距离的平方成反比。
13
基本定律
余弦定律
•
E=lux
point A=
I*cos / D2
E=照度 I= 指向感兴趣点的光强 D=从光源到照射点的距离 余弦定律表明在被照射面表面的照度与入射角的余弦成正比。
利用系数： 一般室内取0.4，体育取0.3 1. 灯具的照度分布 2. 灯具效率 3. 灯具在照射区域的相对位置 4. 被包围区域中的反射光 平均照度 ＝光源总光通×CU×MF/面积 ＝(105000×60)×0.3×0.8÷20÷40 ＝1890 Lux 结论：平均水平照度1500Lux以上 垂直照度1000Lux以上（视安装位置）
10
定义
光的质量 •显色指数 – 光源表现颜色的能力 0~100 ; 白炽灯 100
显色指数CRI－一只灯泡的显色指数是彩色物体被该灯泡发出的光照明时彩
色被显现的真实程度。 白炽灯泡和卤钨灯泡的显色指数被定义为100，而高压钠灯的显色指数为20， 美标金卤灯的显色指数为65。 下图显示用不同种类灯泡照明同样物体时的彩色效果。
亮度 单位面积内的光强，眼睛感受到的光强度
lm
cd/m2
cd cd/m2
lux
8
定义
光的质量 •色温 – 就是光的颜色。黑体辐射温度, 以开尔文表示（K）
低色温的是暖色，高色温的是冷色
9
定义
光的质量
色温CT－一个物体被加热到一定的温度时开始发出暗红色光，温度再
升高光的颜色变成黄白色、白色、兰白色。我们把发出某颜色光时物体 的温度称为该颜色的色温。 低色温的光是暖色光，高色温的光是冷色光。
照明基础知识
照明基础知识1、光（ light）光的本质是电磁波 ,是整个电磁波谱中极小范围的一部分光是能量的一种形态；光是电磁波辐射到人的眼睛，经视觉神经转换为光线，即能被肉眼看见的那部份光谱。
这类射线的波长范围在360到830nm之间，仅仅是电磁辐射光谱非常小的一部份。
温度远远高于50Hz工作时的温度，从而产生更高色温的白色色表和更好的显色性。
2 光通量（光束）Φ(luminous flux ) 光源发射并被人的眼睛接收的能量之和即为光通量。
一般情况下，同类型的灯的功率越高，光通量也越大。
例如：一只 40W的普通白炽灯的光通量为350---470lm，而一只40W的普通直管形荧光灯的光通量为2800lm左右，为白炽灯的6--8倍。
3、照度 (illuminance) 单位被照面上接收到的光通量称为照度。
如果每平方米被照面上接收到的光通量为 1（1m），则照度为1（1x）。
单位：勒克斯（1x）。
1勒克斯（1x）相当于被照面上光通量为1流明（1m）时的照度。
夏季阳光强烈的中午地面照度约5000 1x，冬天晴天时地面照度约为2000 1x，晴朗的月夜地面照度约0.2 1x。
4、亮度（ luminance）光源在某一方向上的亮度是光源在该方向上的单位投影面积、单位立体角中发射的光通量。
如果我们把每一物体都视为光源的话，那么亮度就是描述光源光亮的程度，而照度正好是把每一物体都作为被照物体，用一块木板来举例说明，当一定光束照到木板时我们讲木板有多少照度，然后木板将多少光束反射到人眼，就称为木板的多少亮度，那么有如下式子：亮度等于照度乘以反射率。
在同一房间同一位置一块白布和一块黑布的照度是相同的，而亮度是不同的。
5、光效（luminous efficacy of light source）光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，称为该光源的光效。
单位：流明 /瓦（lm/W）6、色温（CT-color temperature）当光源所发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度就称为该光源的色温，用绝对温度 K （kelvim）表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、照明的基本概念随着人类社会的发展，人民生活水平的提高，灯光照明的作用日益显著，照明直接关系到人们的身心健康和人们的工作效率。
利用各种光源的直射和漫射，灯具不仅仅局限于功能上的改进，且其选材、表面处理及造型亦日益讲究，从而形成和谐而又舒适的光照环境，在功能上和艺术上都能满足人们的需求，得到美的享受。
照明产品的设计不仅包含建筑学、光学、电学和美学等多种学科的知识，而且涉及到艺术修养和心理学等方面的考虑，是多方面知识综合运用的一门新学科。
（1）照明基本术语1、几个基本术语：名称符号单位说明光通量φ流明Lm 发光体每秒钟所发出的光量的总和，即发光量光强I 坎特拉cd 发光体在特定方向单位立体角内所发射的光通量照度 E 勒克斯Lx 发光体照射在被照物体单位面积上的光通量亮度L Nt cd/m2 发光体在特定方向单位立体角单位面积内的光通量平均寿命小时指一批灯泡点亮至百分之五十的数量损坏不亮时的小时数经济寿命小时在同时考虑灯泡的损坏以及光速输出衰减的状况下，其综合光束输出减至一特定比例的小时数，此比例用于室外的光源为百分之七十，用于室内的光源（如日光灯）则为百分之八十2、色温度（COLOR TEMPERATURE）色温度是以绝对温度K（KELVIN）来表示，乃是将一标准黑体（如铁块）加热，温度升高至某一程度时颜色开始由深红——浅红——橙黄——白——蓝白——蓝，逐渐改变，利用这种光色变化的特性，某光源的光色与黑体加热的光色相同时，我们将黑体此时的绝对温度称为该光源之色温度。
色温度在3000K以下时，光色开始有偏红的现象，给人是一种温暖的感觉。
色温超过5000K 时颜色则偏向蓝光，给人是一种清冷的感觉。
通常亚热带人较喜欢清冷的4000K以上，而寒带人喜欢4000以下的色温度。
3、绝对温度K（KEIVIN）是1848年英国物理学家开尔文提出的。
他认为摄氏零下273.16度才是温度的起点，因此绝对温度的计算方式是摄氏零下273.16度再加上一般常用的摄氏温度，如人体常温为摄氏36度，也就是绝对温度309度（309K）。
4、演色性（显色性）光源对于物体颜色呈现的真实程度为演色性，也就是颜色逼真的程度，演色性高的光源对颜色的表现较好，我们所看到的颜色接近自然原色，演色性低的光源对颜色的表现较差，我们所看到的颜色偏差也较大。
为何会有演色性高低之情形发生？其关键在于该光线之分光特性。
可见光之波长在380nm至760nm之范围内，也就是我们在光谱中见到的红、橙、黄、绿、蓝、靛、紫的范围。
如果光源所放射的光之中所含的各色光的比例和自然光相近，则我们眼睛所看到的颜色也就较为逼直。
再好的装璜、摆设、艺术品、衣服等也会因选择不对的光源而失色。
5、经济效率（ECONOMICS）光源的效率是以其所发出光的流明除以其耗电量所得之值光效（LM/W）=流明（LM）/耗电量（W）即每瓦电力所发出光的量，其值越高表示光效率越高，所以对使用时间较长之场所，如办公室、走道、隧道等，效率通常是一个重要的考虑因素。
灯种类光效经济寿命特性适用范围低压钠灯100—198 12000 效率极高，寿命极长，明视度高，演色性差，为单一色光要节能而显色性要求差的地方高压钠灯66—140 8000—10000 效率极高，寿命特长，光输出稳定道路等公共照明、投光照明、工业、植裁照明荧光灯75—100 5000—12000 经济性，各种光色选择高照度办公、商场、住宅及公共场所金卤灯68—100 4000—10000 效率高，寿命长，演色性佳电视转播的运动场，工业、道路、植裁照明节能灯27—80 6000 体积小，寿命长，效率高，省电局部照明、安全照明高压汞灯19—63 1000—12000 效率高，寿命长，演色性差公共照明、运动场、工厂卤钨灯12—36 2000—3000 体积小，亮度高，光色较白商业空间重点照明白炽灯8—22 1000 安装及使用容易，成本低基本照明平均照明度计算N=Eam ×A/（φn×UF×MF）N=需求灯具数Eam=平均照度A=室内面积（M2）φn=一套灯具的流明数UF=利用系数 UTILIZATION FACTORMF=维护系数 MAINTENANCE FACTOR利用系数：照明设计必须要求得准确的利用系数，否则会有很大的偏差，影响利用系数的大小，有以下几个因素：①灯具的光分配曲线②灯具的光输出比例③室内的反射率（天花板、墙壁、工作面）④室内指数大小维护系数（MAINTENANCE FACTOR）照明设计要考虑到灯具使用1年后的平均照度是否能维护标准，所以要考虑维护系数，影响维护系数有以下几个因素：〃日光管的衰减值〃日光管及灯具沾附灰尘〃PS板劣化或反射板氧化等等装臵地点日光灯管（衰减值使用3000h）灯具、灯管（反射板氧化或附尘）维护因数维护系数灰尘较少（高级写字楼）三基色灯管10%普通灯管25%10%20%35%0.80.65普遍三基色灯管10%普通灯管25%20%30%45%0.70.55灰尘较多(室外或地下停车场) 三基色灯管10%普通灯管25%30%40%55%0.60.456、灯具：凡是能分配、透出或转变一个或多个光源发出的光线的一种器具，包括支承、固定和保护光源必须的部件。
但不包括光源本身，以及必需的电路辅助装臵和将它们与电源连接的设备。
普通灯具：对带电部件提供保护，但没有特殊的防尘防固体异物和防水的灯具。
固定式灯具：不能轻易地从一处移到另一处的灯具。
因为固定以致于这种灯具只能借助于工具才能拆卸或用于不易接触到的地方。
固定式灯具一般设计成与电源永久连接，但也可以用插头或类似器件连接。
嵌入式灯具：制造厂指定完全或部分嵌入安装表面的灯具。
7、灯具的分类1）按防触电保护型式分类按防触电型式，灯具应分类为0类、I类、Ⅱ类和Ⅲ类。
额定电压超过250V的灯具不应划分为0类。
在恶劣条件下使用的灯具不应划分为0类。
①0类灯具：依靠基本绝缘作为防触电保护的灯具。
这意味着，灯具的易触及导电部件（如有这种部件）没有连接到设施的固定线路中的保护导体，万一基本绝缘失效，就只好依靠环境了。
识别方法：0类灯具可以有部分或全部基本绝缘组成的绝缘材料外壳，例如绝缘材料外壳内装开启式电子镇流器，灯具易触及导电部件没有接地。
假如灯具有绝缘材料外壳，内部部件有接地措施，则属于I类灯具。
0类灯具也可以有金属外壳，它至少用基本绝缘将其与带电部件隔开，例如金属外壳的支架灯内装有封闭式电子镇流器和封闭式灯座等，灯具的易触及导电部件如金属外壳没有连接到固定布线的保护导体。
0类灯具可以含有双重绝缘或加强绝缘的部件，例如0类灯具内含有加强绝缘开关。
使用限制：恶劣条件下使用的灯具不应划分为0类；非普通灯具不应划分为0类；额定电压超过250V的，不应划分为0类；轨道安装的灯具不应划分为0类；半灯具应符合Ⅱ类灯具的所有有关要求，但不能标Ⅱ类符号；某些国家或地区标准已取消0类灯具的分类，如EN60598-1“附录ZB（标准的附录）特殊国家条件”规定，如果在CENELEC（欧洲标准化委员会）国家接线规定不允许0类灯具，那么灯具应不能划分为0类。
奥地利、比利时、捷克共和国、丹麦、芬兰、德国、希腊、冰岛、挪威等国家不允许0类灯具。
②Ⅰ类灯具：灯具的防触电保护不仅依靠基本绝缘，而且还包括附加的安全措施，即把易触及导电部件连接到设施的固定线路中的保护接地导体上，使易触及的导电部件在基本绝缘失效时不致带电。
识别方法：I类灯具对于使用软缆或软线的灯具，这种预防措施包括保护导体，是软缆或软线的一部分。
如果灯具的其他所有方面完全符合I类灯具的要求，而提供的软缆或软线中不含有保护导体、提供插头的插头不能插入带有接地接触点的插座，这种灯具不符合I类灯具的要求。
I类灯具可以有双重绝缘或加强绝缘的部件。
例如开关和导线。
带内装式低压变压器的灯具，带有接地装臵的，不应分类为Ⅲ类。
例如内装变压器的吸顶式低压卤钨灯具，如带有接地，应按I类分类，内装变压器的低压卤钨台灯，如不带接地装臵，灯具应分为0类。
③Ⅱ类灯具：防触电保护不仅依靠基本绝缘，而且具有附加安全措施，例如双重绝缘或加强绝缘，但没有接地的措施或依赖安装条件。
识别方法：Ⅱ类灯具可以具有耐用和坚固的完整绝缘材料外壳，该外壳包住除诸如铭牌、螺钉和铆钉之类小的部件以外的所有金属部件，这些小的部件用至少相当于加强绝缘的绝缘材料与带电部件隔离。
这样的灯具称为绝缘外壳Ⅱ类灯具。
绝缘外壳式Ⅱ类灯具的外壳可以成为附加绝缘或加强绝缘的一部分或全部。
Ⅱ类灯具也可以有坚固的全金属外壳的灯具，除了那些使用双重绝缘明显不行的部件采用加强绝缘外，其内部全部采用双重绝缘，这样的灯具称为金属外壳式Ⅱ类灯具。
Ⅱ类灯具也可以是上述的组合。
假如接地是为了帮助启动，而不接到易触及金属部件，该灯具仍然被认为是Ⅱ类类灯具。
光源上的灯头、外壳和光源的起动带并不被看作易触及金属部件，但经本标准附录A试验确定为带电部件的除外。
例如安装完成后易触及的外露灯头。
如果一个全部是双重绝缘和/或加强绝缘的灯具的接地端子或接地触点，该灯具为I类结构。
一个Ⅱ类固定式灯具用作环路安装的话，可以有一个内部接地端子，用这个接地端子来保持接地导体的接地连续性，此接地导体不在灯具内终止。
内部接线端子通过Ⅱ类绝缘与易触及金属部件隔离。
Ⅱ类灯具内可以有依靠在安全特低电压下（SELV）工作来达到防触电保护的部件。
在结构上，Ⅱ类灯具必须符合特殊的Ⅱ类要求，使灯具保持双重绝缘或加强绝缘的防触电保护。
④Ⅲ类灯具：防触电保护依靠电源电压为安全特低电压，并且不会产生高于安全特低电压SELV的灯具。
安全特低电压：用安全隔离变压器或具有独立绕组的变流器与供电干线隔离开的电路中，导体之间或任何一个导体与地之间有效值不超过50V的变流电压。
识别方法：Ⅲ类灯具的电源应为安全特低电压的同时，灯具内部不能产生高于SELV的电压。
直流特低电压供电的灯具不能划分为Ⅲ类，因为灯具内部可能产生高于安全特低电压的电压。
内装变压器的灯具，当其初级电压高于安全特低电压，即使次级电压为安全特低电压，灯具也不能划分为Ⅲ类。
Ⅲ类灯具不应提供保护接地措施。
2)按防尘、防固体异物和防水等级分类代号举例IP 4 5第二位特征数字第一位特征数字特征字母第一位特征数字所代表的防护等级第一位特征数字防护等级简要描述不能进入外壳的物体的简要说明0 无防护没有专门的防护1 防大于50mm的固体异物人体的某一大面积部分,如手(但不能防止故意地接近).直径大于50mm的固体2 防大于12mm的固体异物手指或长度不超过80mm的类似物体.直径大于12mm的固体异物3 防大于2.5mm的固体异物直径或厚度大于2.5mm的类似物体.直径大于12mm的固体异物4 防大于1mm的固体异物厚度大于1.0mm的金属丝或细带直径大于1.0mm的固体异物5 防尘不能完全防止尘埃进入,但进入量不能达到妨碍设备正常工作的程度.6 尘密无尘埃进入第二位特征数字所代表的防护等级第二位特征数字防护等级简要描述外壳提供的防护类型的说明0 无防护没有专门防护1 防滴水滴水(垂直滴水)应无有害影响2 向上倾斜15°防滴水当外壳从正常位臵向上倾斜15°时,垂直滴水应无有害影响3 防淋水与垂直成60°范围以内的淋水应无有害影响4 防溅水从任何方向朝外壳溅水应无有害影响5 防喷水用喷嘴以任何方向朝外壳喷水应无有害影响6 防猛烈海浪猛烈海浪或强烈喷水时,进入外壳的水不应达到有害的量7 防浸水以规定压力和时间将外壳浸入水中时,进入的水不应达到有害的量8 防潜水设备应适于按制造厂规定的条件下长期潜水注:通常指水密型,但对某些类型设备也可允许水进入,但不应达到有害程度标记与符号对照表标记符号说明IP20 / /IPX1 一滴IPX3 正方形内含一滴IPX4 三角形内含一滴IPX5 二个三角形内含一滴IPX7 二滴IPX8 二滴后跟用米表示的最大浸沉深度IP4X / /IP5X 无框网格IP6X 有框网格3)按灯具设计的支承面材料分类根据灯具是否直接安装在普通可燃性材料表面，还是仅适宜于安装在非可燃性材料表面，灯具分为：——仅适宜于直接安装在非可燃材料表面的灯具——适宜于直接安装在普通可燃材料表面的灯具普通可燃材料：材料的引燃温度至少为200℃，并且在此温度时该材料不致变形或强度降低。
