一张图看懂新风系统主机的工作原理

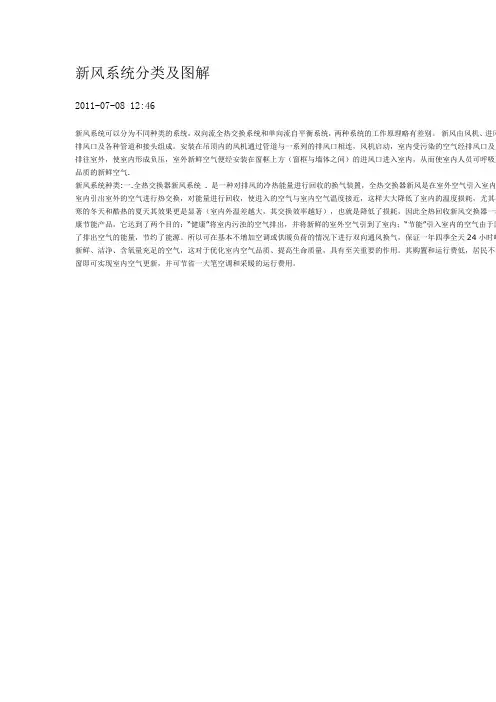

新风系统分类及图解2011-07-08 12:46新风系统可以分为不同种类的系统，双向流全热交换系统和单向流自平衡系统，两种系统的工作原理略有差别。

新风由风机、进风排风口及各种管道和接头组成。

安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风排往室外，使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间）的进风口进入室内，从而使室内人员可呼吸到品质的新鲜空气.新风系统种类:一.全热交换器新风系统 . 是一种对排风的冷热能量进行回收的换气装置，全热交换器新风是在室外空气引入室内室内引出室外的空气进行热交换，对能量进行回收，使进入的空气与室内空气温度接近，这样大大降低了室内的温度损耗，尤其在寒的冬天和酷热的夏天其效果更是显著（室内外温差越大，其交换效率越好），也就是降低了损耗，因此全热回收新风交换器一种康节能产品，它达到了两个目的：“健康”将室内污浊的空气排出，并将新鲜的室外空气引到了室内；“节能”引入室内的空气由于回了排出空气的能量，节约了能源。

所以可在基本不增加空调或供暖负荷的情况下进行双向通风换气，保证一年四季全天24小时呼新鲜、洁净、含氧量充足的空气，这对于优化室内空气品质、提高生命质量，具有至关重要的作用。

其购置和运行费低，居民不必窗即可实现室内空气更新，并可节省一大笔空调和采暖的运行费用。

全热交换新风系统主机二、负压式新风系统由于建筑层高的限制，无法安装较多的风管（这在普通的住宅中比较普通）负压式新风系统可简洁、高效的完成换气通风。

单向负压新风系统即“强制排风，自然进风”系统。

以住宅为例：排风口安装在厨房、卫生间等污浊空气聚集的地方，空气通过排风机集中排至室外。

需要保持室内清新的卧室、客厅窗户的上方或墙壁上安装自平衡进风口，新鲜空气通过自平衡进风处理后流入室内。

负压式新风系统是通过风机向室外排风，使室内产生负压带动室外空气经过自然进风口缓慢流入室内。

新风系统，周所周知是新型室内通风排气设备，不仅能有组织地进风、排风，让空气通畅流通，且通过通风换气，还能将室内有害化学气味、污染物、湿气、异味、病毒、细菌等全面彻底地排向室外，进而随时保持室内循环新鲜空气，让人们在室内呼吸到新鲜、干净、高品质的空气。

那么你知道该系统是如何工作的吗，下边我们一起来了解一下吧。

新风系统为开放性的循环系统，由风机、进风口、排气口和各种管道和接头组成。

风机通过管道与一系列的排风口连通，启动风机，让室内形成负压，室内受污染的空气经过排风口及风机排向室外，室外新鲜空气经进风口进入室内。

然后室外新鲜空气与室内污浊的空气经过高性能空气质量交换器（热转换器），污浊空气部分能量（排风系统中的部分能量有效回收后储存在储能装置中）传递给进入的新鲜空气，最终新鲜空气通过预热（预冷）、湿度交换后送入室内。

、系统种类1、单向流新风系统单向流系统是基于机械式通风系统三大原则的中央机械式排风与自然进风结合而形成的多元化通风系统，由风机、进风口、排风口及各种管道和接头组成的。

安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内混浊的空气经安装在室内的吸风口通过风机排出室外，在室内形成几个有效的负压区，室内空气持续不断的向负压区流动并排出室外，室外新鲜空气由安装在窗框上方（窗框与墙体之间）的进风口不断的向室内补充，从而一直呼吸到高品质的新鲜空气。

该新风系统的送风系统，但无须送风管道的连接，而排风管道一般安装于过道、卫生间等通常有吊顶的地方，基本上不额外占用空间。

2、双向流新风系统双向流新风系统是基于机械式通风系统三大原则的中央机械式送、排风系统，并且是对单向流新风系统有效的补充。

在双向流系统的设计中排风主机与室内排风口的位置与单向流分布基本一致，不同的是双向流系统中的新风是由新风主机送入。

新风主机通过管道与室内的空气分布器相连接，新风主机不断的把室外新风通过管道送入室内，以满足人们日常生活所需新鲜、有质量的空气。

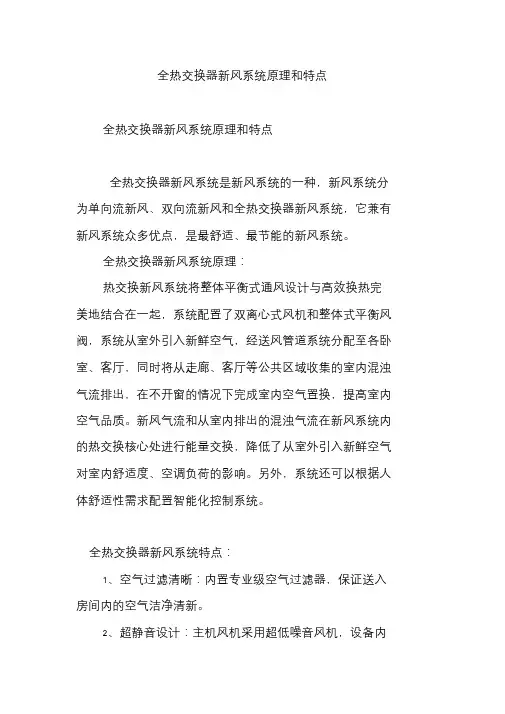

全热交换器新风系统原理和特点全热交换器新风系统原理和特点全热交换器新风系统是新风系统的一种，新风系统分为单向流新风、双向流新风和全热交换器新风系统，它兼有新风系统众多优点，是最舒适、最节能的新风系统。

全热交换器新风系统原理：热交换新风系统将整体平衡式通风设计与高效换热完美地结合在一起，系统配置了双离心式风机和整体式平衡风阀，系统从室外引入新鲜空气，经送风管道系统分配至各卧室、客厅，同时将从走廊、客厅等公共区域收集的室内混浊气流排出，在不开窗的情况下完成室内空气置换，提高室内空气品质。

新风气流和从室内排出的混浊气流在新风系统内的热交换核心处进行能量交换，降低了从室外引入新鲜空气对室内舒适度、空调负荷的影响。

另外，系统还可以根据人体舒适性需求配置智能化控制系统。

全热交换器新风系统特点：1、空气过滤清晰：内置专业级空气过滤器，保证送入房间内的空气洁净清新。

2、超静音设计：主机风机采用超低噪音风机，设备内部采取高效消音技术，工作噪音极低、无干扰。

3、超薄型易安装：机体特作超薄机型设计，给安装带来极大便利，可节省有限的建筑空间。

4、免维护设计：独特设计的气流通道，气流透过性好、风阻小，可长期连续使用，实现热交换主体免维护。

5、节能环保：由热交换进行换气，即便使用冷暖气也不会造成能量损耗，提供全方位的高效、节能的换气环境。

6、精工细作：设备部件均采用优质钢板、环保材料、铝合金框架，表面静电喷塑技术处理，质量上乘，美观精致；全热交换器新风系统适用范围:全热交换器新风系统风量范围：150－1000m3/h，适合于住宅、写字楼、宾馆、医院、实验室、机房、棋牌室、餐饮、办公、娱乐几乎所有场所，可以根据不同户型面积、人口数量、周边环境设计不同方案，适合各种建筑和人群。

随着经济的高速发展，汽车尾气、工业废气、装修污染、气候恶化、城市热岛、建筑封闭等一系列问题影响着我们生活工作。

空气是每个人每时每刻都要呼吸的必需品，如果离开清新、自然的空气我们的生活将面临很多健康安全问题，只有保证室内良好的空气质量，才能营造更为舒适健康的居住环境，全热交换器新风系统运用高新技术，可以轻松帮你实现室内空气流通，让您畅享自然健康生活。

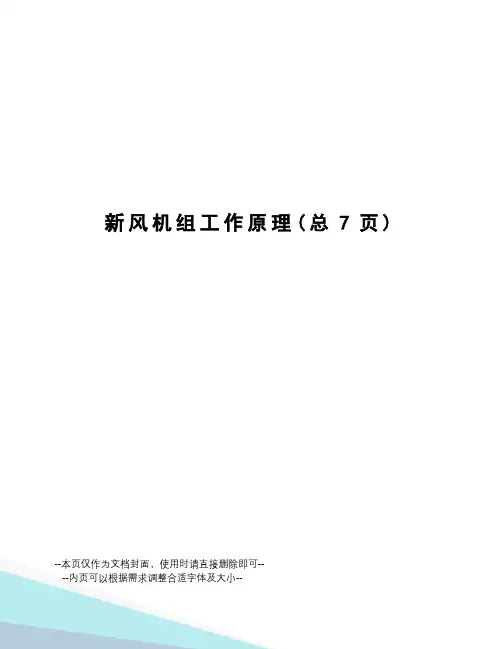

新风机组工作原理(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--新风机组新风机组是提供新鲜空气的一种空气调节设备。

功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。

工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。

定义为保障室内空气品质，为室内空间配备集中新风系统，而供应新风并对新风进行处理的主机则称为新风机组。

新风机的控制新风机组控制包括：送风温度控制、送风相对湿度控制、防冻控制、CO2浓度控制以及各种联锁内容。

如果新风机组要考虑承担室内负荷（如直流式机组），则还要控制室内温度（或室内相对湿度）。

1. 送风温度控制送风温度控制即是指定出风温度控制，其适用条件通常是该新风机组是以满足室内卫生要求而不是负担室内负荷来使用的。

因此，在整个控制时间内，其送风温度以保持恒定值为原则。

由于冬、夏季对室内要求不同，因此冬、夏季送风温度应有不同的要求。

也即是说，新风机组定送风温度控制时，全年有两个控制值——冬季控制值和夏季控制值，因此必须考虑控制器冬、夏工况的转换问题。

送风温度控制时，通常是夏季控制冷盘管水量，冬季控制热盘管水量或蒸汽盘管的蒸汽流量。

为了管理方便，温度传感器一般设于该机组所在机房内的送风管上。

2. 室内温度控制对于一些直流式系统，新风不仅能使环境满足卫生标准，而且还可承担全部室内负荷。

由于室内负荷是变化的，这时采用控制送风温度的方式必然不能满足室内要求（有可能过热或过冷）。

因此必须对使用地点的温度进行控制。

由此可知，这时必须把温感器设于被控房间的典型区域。

由于直流系统通常设有排风系统，温感器设于排风管道并考虑一定的修正也是一种可行的办法。

除直流式系统外，新风机组通常是与风机盘管一起使用的。

一、采用新风系统的好处
1）不用开窗也能享受大自然的新鲜空气；
2）采用最优的室内通风原理——负压送风方式，避免“空调病”；
3）室内空气不断流动，带走水汽，避免室内家具、衣物发霉；
4）清除室内装饰后长期缓释的有害气体，利于人体健康；
5）调节室内湿度，节省取暖费用；
6）有效排除室内各种细菌、病毒、灰尘；
7）代替排气道设计，降低开发商的建筑成本。

二、新风系统的组成及原理
新风系统由主机、风道、排风口、窗进器及其它附件组成。

主机运转时，污浊空气通过排风口、排风道至室外，室外新鲜空气从窗进器引入，在主机形成的压力场作用下，至室内活动区域，满足人员活动的需要；气流组织方式科学合理，持续低风量设计，运行时低噪音低能耗，并保证最佳的空气品质。

双向流热回收新风系统由热回收主机、送风管道、排风管道、送风口、排风口及其它附件组成。

主机运转时，新鲜空气从室外引入，通过送风风道送至各房间；污浊空气通过排风风道从排风主机排出室外。

排风经过主机时与新风进行热回收交换，回收大部分能量通过新风送回室内。

劳力特新风系统。

八种常见的风机结构及工作原理动态图解，不能错过了！风机包括通风机、透平鼓风机、罗茨鼓风机和透平压缩机，详细划分为离心式压缩机、轴流式压缩机、往复式压缩机、离心式鼓风机、罗茨鼓风机、离心式通风机、轴流式通风机和叶氏鼓风机等八大类。

一、离心式压缩机离心式压缩机是一种叶片旋转式压缩机（即透平式压缩机）。

在离心式压缩机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用，使气体压力得到提高。

早期，由于这种压缩机只适于低，中压力、大流量的场合，而不为人们所注意。

由于化学工业的发展，各种大型化工厂，炼油厂的建立，离心式压缩机就成为压缩和输送化工生产中各种气体的关键机器，而占有极其重要的地位。

随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心式压缩机的应用范围大为扩展，以致在很多场合可取代往复压缩机，而大大地扩大了应用范围。

有些化工基础原料，如丙烯、乙烯、丁二烯、苯等，可加工成塑料、纤维、橡胶等重要化工产品。

在生产这种基础原料的石油化工厂中，离心式压缩机也占有重要地位，是关键设备之一。

除此之外，其他如石油精炼，制冷等行业中，离心式压缩机也是极为关键的设备。

我国在五十年代已能制造离心式压缩机，从七十年代初开始又以石油化工厂，大型化肥厂为主，引进了一系列高性能的中、高压力的离心式压缩机，取得了丰富的使用经验，并在对引进技术进行消化、吸收的基础上大大增强了自己的研究、设计和制造能力。

性能特点：优点：离心式压缩机之所以能获得这样广泛的应用，主要是比活塞式压缩机有以下一些优点。

1、离心式压缩机的气量大，结构简单紧凑，重量轻，机组尺寸小，占地面积小。

2、运转平衡，操作可靠，运转率高，摩擦件少，因之备件需用量少，维护费用及人员少。

3、在化工流程中，离心式压缩机对化工介质可以做到绝对无油的压缩过程。

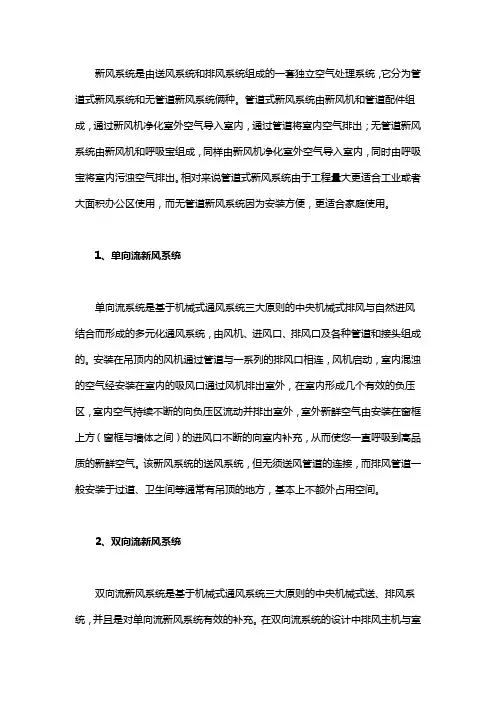

新风系统是由送风系统和排风系统组成的一套独立空气处理系统，它分为管道式新风系统和无管道新风系统俩种。

管道式新风系统由新风机和管道配件组成，通过新风机净化室外空气导入室内，通过管道将室内空气排出；无管道新风系统由新风机和呼吸宝组成，同样由新风机净化室外空气导入室内，同时由呼吸宝将室内污浊空气排出。

相对来说管道式新风系统由于工程量大更适合工业或者大面积办公区使用，而无管道新风系统因为安装方便，更适合家庭使用。

1、单向流新风系统单向流系统是基于机械式通风系统三大原则的中央机械式排风与自然进风结合而形成的多元化通风系统，由风机、进风口、排风口及各种管道和接头组成的。

安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内混浊的空气经安装在室内的吸风口通过风机排出室外，在室内形成几个有效的负压区，室内空气持续不断的向负压区流动并排出室外，室外新鲜空气由安装在窗框上方（窗框与墙体之间）的进风口不断的向室内补充，从而使您一直呼吸到高品质的新鲜空气。

该新风系统的送风系统，但无须送风管道的连接，而排风管道一般安装于过道、卫生间等通常有吊顶的地方，基本上不额外占用空间。

2、双向流新风系统双向流新风系统是基于机械式通风系统三大原则的中央机械式送、排风系统，并且是对单向流新风系统有效的补充。

在双向流系统的设计中排风主机与室内排风口的位置与单向流分布基本一致，不同的是双向流系统中的新风是由新风主机送入。

新风主机通过管道与室内的空气分布器相连接，新风主机不断的把室外新风通过管道送入室内，以满足人们日常生活所需新鲜、有质量的空气。

排风口与新风口都带有风量调节阀，通过主机的动力排与送来实现室内通风换气。

3、全热交换新风系统全热交换新风系统是基于双向流新风系统的基础上改进的一种具有热回收功能的送排风系统。

它的工作原理和双向流相同，不同的是送风和排风由一台主机完成，而且主机内部加了一个热交换模块，可快速吸热和放热，保证了与空气之间充分的热交换。

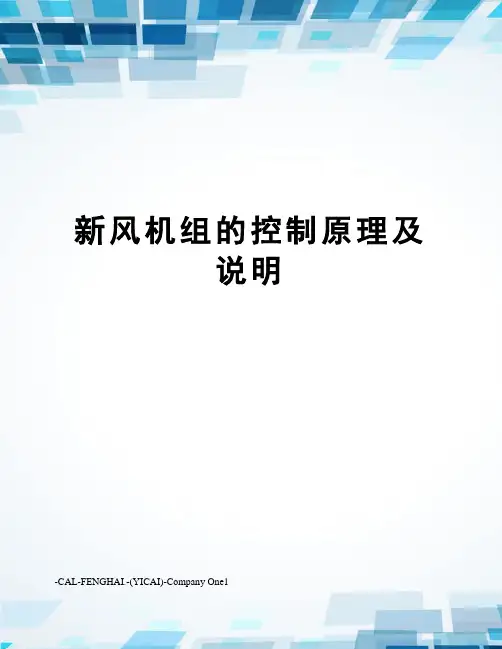

新风机组的控制原理及
说明
-CAL-FENGHAI.-(YICAI)-Company One1
新风机组的控制原理及说明
新风, 原理, 机组
设备配套表：
位号名称设备型号说明品牌
T1开关风阀执
行器
AM241-0V AC 2-L1 3-L2 ：18NM BELIMO
V1房间温度传
感器
SRA-TN10热敏电阻NTC10K输入VECTOR
△P1微压差变送
器
Ms3210~10VDC 100Pa Dwyell
M124V变压器AER-220-50AC24V 2A线性变压器VECTOR U1PI控制器TCY-T0121双PI回路智能控制器VECTOR
TC1风机盘管控
制器
TLC-FC-S
4DO，AC230，2A；2管制系
统
VECTOR
实现以下功能：1, 当FP防冻开关报警时，关闭风机, 热水阀全开，关闭新风阀，点亮防冻报警灯。

2, 根据送风温度T1和送风温度设定点，自动调整冷热水阀M1,实现恒温送风自动调节。

3, 过滤器报警输入，点亮过滤器报警灯。

4, 送风机和新风阀连锁控制：开机时，先开风阀，后开
风机；关机时，先关风机，后关风阀。

5, 定时功能：自动定时开机，关机。

共有4个时间定时程序，可以实现16个设置点定时控制。

6, 通过显示终端可以显示数据和显示报警信息。

用户可以修改温度设定点。

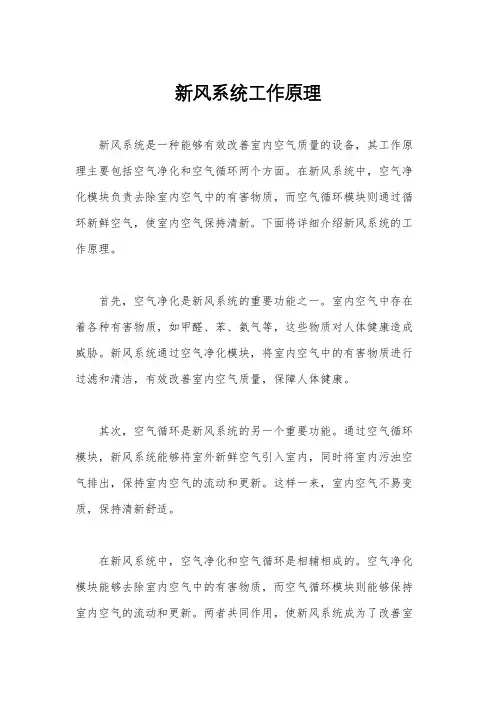

新风系统工作原理
新风系统是一种能够有效改善室内空气质量的设备，其工作原理主要包括空气净化和空气循环两个方面。

在新风系统中，空气净化模块负责去除室内空气中的有害物质，而空气循环模块则通过循环新鲜空气，使室内空气保持清新。

下面将详细介绍新风系统的工作原理。

首先，空气净化是新风系统的重要功能之一。

室内空气中存在着各种有害物质，如甲醛、苯、氨气等，这些物质对人体健康造成威胁。

新风系统通过空气净化模块，将室内空气中的有害物质进行过滤和清洁，有效改善室内空气质量，保障人体健康。

其次，空气循环是新风系统的另一个重要功能。

通过空气循环模块，新风系统能够将室外新鲜空气引入室内，同时将室内污浊空气排出，保持室内空气的流动和更新。

这样一来，室内空气不易变质，保持清新舒适。

在新风系统中，空气净化和空气循环是相辅相成的。

空气净化模块能够去除室内空气中的有害物质，而空气循环模块则能够保持室内空气的流动和更新。

两者共同作用，使新风系统成为了改善室
内空气质量的有效工具。

除了空气净化和空气循环，新风系统还具有智能控制功能。

通
过传感器和控制器，新风系统能够实时监测室内空气质量，并根据
实际情况调整工作模式，保证室内空气始终保持清新。

这种智能控
制功能，使新风系统的工作更加高效和智能化。

总的来说，新风系统通过空气净化和空气循环两个方面的工作
原理，能够有效改善室内空气质量，保障人体健康。

同时，新风系
统还具有智能控制功能，使其工作更加智能高效。

因此，新风系统
在现代建筑中得到了广泛的应用，成为了改善室内环境的重要设备。

新风系统原理新风系统是一种可以改善室内空气质量并提供舒适室内环境的系统。

它既可以节省能源，又可以维护室内环境的安全和健康，因此被广泛应用于家居、商业建筑以及工厂企业等。

在深入了解新风系统的基本原理前，我们先简要介绍新风系统的组成及工作原理，以及它是如何影响室内空气质量的。

新风系统通常由新风机组、净化装置和控制系统组成。

新风机组由带风机的外机和室内机组成，负责从室外进行空气换气。

新风机组在换气过程中，会过滤室外劣质空气中的污染物，从而达到净化的目的。

室内机可以控制空气的流速，有效地控制来自室外的新鲜空气的进入速度，保证室内空气的质量。

净化装置是新风系统的重要组成部分，一般包括吸收器、净化器和滤网等。

其中，空气净化器可以有效地除去室内空气中的挥发性有机化合物、大小颗粒物、微生物等有害物质，保持室内空气洁净。

而滤网是新风系统中常用的空气过滤器，通过一层滤网可以有效地过滤悬浮在空气中的大颗粒物和细微的颗粒物。

控制系统是新风系统的重要组成部分，它决定新风系统的工作状态。

根据室内外环境及室内空气质量的要求，新风系统的控制系统可以按需调节新风机组的工作状态，包括开启或关闭新风机、调节换气量以及调节室内温度等。

新风系统的另一个重要作用是空气循环：新风机组可以把空气从室外吸入，达到换气的目的，从而把室内空气污染物排出室外，同时保证室内空气中的温度、氧气含量及湿度等恒定，从而保持室内空气的新鲜、健康。

此外，新风系统还可以根据室内空气污染物的浓度，自动调节换气量，从而保持室内空气质量达到最佳状态。

它可以实时检测室内外空气质量，决定是否需要换气，从而有效地降低室内空气污染物的浓度。

这一特性可以最大限度地减少能源的损耗，节省经济开支。

总之，新风系统不仅能有效地降低室内空气污染物的浓度，而且还能节省能源，维护室内环境的安全和健康，因此被广泛应用于家居、商业建筑以及工厂企业等。

要想让新风系统发挥最大的作用，我们需要根据自己的需求，选择合适的新风系统，以便在节约能源和维护室内空气质量的前提下，得到最佳的室内空气质量。

AHU、PAUFCU、VAV、VRF傻傻分不清楚一：全空气VS风盘+新风系统1、系统原理风机盘管+新风系统：借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。

盘管使用的冷水或热水，由集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送入各空调房间，以满足空调房间的卫生要求。

风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。

风机盘管工作原理没有中央空调复杂，其实我们可以把风机盘管形象的看做是一台电扇，只是这台电扇吹出来的风是我们需要的温度。

目前市面上风机盘管很多，为了节约成本，很多公司会选择国产风机盘管，这样并不影响整个中央空调系统的运行和使用效果。

全空气系统：全空气系统与风机盘管+新风系统的区别在于，风机盘管只处理室内负荷，新风机组处理新风负荷。

全空气系统则由设置在空调机房内的空调机组处理全部室内负荷及新风负荷。

因此全空气系统机房面积大，风管尺寸较风机盘管+新风系统大，占用吊顶空间多。

但是全空气系统集中处理室内空气，空气品质较好，空调机组及空调水管均设置在机房内，便于维护管理。

2、系统分析A．全空气系统1）系统原理示意图空调机组布置在专用机房内（空调机组需连接冷热水管）；风口设置在公共区域及租户内，风口形式结合精装修设置。

2）现场照片参考：全空气系统（空调机房）：全空气系统（末端风口）：B．风机盘管+新风系统1）系统原理示意图：新风系统需设置新风机房，面积比全空气系统机房小；风机盘管及风管设置在公共区域及租户内，风口形式结合精装修设置。

2）示意参考：现场照片参考：风机盘管示意图（已接水管，未接风管）：C．两种空调形式优缺点对比二：常见办公空调系统对比1、VAV与FCU+PAU对比2、VAV与VRV对比你爱我们吗？那就把我们公共号置顶吧，我想聪明如我的你会找到怎么设置的。

中央空调新风系统原理与类型一、什么是新风系统新风系统，又称新风换气机、“房屋呼吸系统”、中央新风系统，是一种新型室内通风排气设备。

它能在把室内污浊的空气排出室外的同时也将室外的新鲜空气引入室内。

它属于开放式的循环系统，每天24小时为室内提供新鲜的经过过滤的室外空气，让人们在室内也可以呼吸到新鲜、干净、高品质的空气。

新风系统在现代社会中是对高品质生活的一种追求，是最有效的空气污染解决方案。

二、新风系统工作原理新风系统根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。

实施方案：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。

在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。

正压送风：其原理主要是直接通过动力把风送进居室内。

据专家介绍，这种系统从理论上说没有什么太大问题，但是它的对流性较差。

负压通风：则是通过排风机吸风，把室内的空气抽出部分，导致室内空气压力小于室外气压，外界空气在大气压压力下，自动进入空间，从而在空间内形成定向、稳定的气流带。

其特点主要是气流定向、稳定，与外界贯通而不是在空间内的内循环。

三、新风系统主要优势与主要功能新风系统主要功能：中央新风系统换气不仅仅是排去污染的空气，中央新风系统除了有换气功能外，还具有有除臭、除尘、排湿、调节室温、祛除甲醛的功能。

优势：防尘；避免“空调病”；有效排除室内细菌、病毒；不用开窗也能享受大自然的新鲜空气；清除室内装修后长期缓释的有害气体，利于人体健康。

1、换气功能供给人们为此呼吸所需要的新鲜空气，排出被污染的空气，让室内24小时都保持舒适畅通。

2、除臭功能换气扇能迅速排出各种原因引起的不适的臭味，制造一个舒适的环境。

3、除尘功能漂浮在空气中的灰尘里，附有许多肉眼看不到的细菌，所以要驱走居室、工作场所里的尘埃，创造一个舒适的环境。

新风系统⼯作原理及循环⽰意图
新风系统是新型室内通风排⽓设备，能有组织地进风、排风，让空⽓通畅流通，通过通风换⽓，能将室内有害化学⽓味、污染物、湿⽓、异味、病毒、细菌等全⾯彻底地排向室外，随时保持室内循环新鲜空⽓，让⼈们在室内呼吸道新鲜、⼲净、⾼品质的空⽓。

▲新风系统室内室外空⽓循环系统⽰意图
新风系统的⼯作原理及其流程：
新风系统是开放性的循环系统，由风机、进风⼝、排⽓⼝和各种管道和接头组成。

风机通过管道与⼀系列的排风⼝连通，启动风机，让室内形成负压，室内受污染的空⽓经过排风⼝及风机排向室外，室外新鲜空⽓经进风⼝进⼊室内。

▲室外新鲜空⽓通过进风⼝进⼊。

▲空⽓置换、净化：室外新鲜空⽓与室内污浊的空⽓经过⾼性能空⽓质量交换器（热转换器），污浊空⽓部分能量（排风系统中的部分能量有效回收后储存在储能装置中）传递给进⼊的新鲜空⽓，新鲜空⽓通过预热（预冷）、湿度交换后送⼊室内。

▲经过置换净化预热的新鲜空⽓通过置于吊顶内的送风系统输送空⽓。

▲送风系统将室内外新鲜空⽓送⼊各卧室、起居室空间。

▲污浊空⽓通过各卧室、起居室空间进⼊排风系统。

▲空⽓在室内整体循环⽰意图（冬天）。

▲排⽓：污浊的空⽓由⾛廊、卫⽣间处通过排风⼝排出室外。

▲夏天模式：经过⾼性能空⽓质量交换器（热转换器）置换净化预冷的新鲜空⽓进⼊室内。

新风系统的原理
新风系统是一种通过控制空气流动，实现室内空气自动补充和排出的系统。

它的工作原理主要包括以下几个方面：
1. 首先，新风系统通过外部通风口或者通风管道引入新鲜空气。

通常，室外新鲜空气通过过滤器进行净化，去除灰尘、颗粒物和有害气体，从而提供一个清洁的室内环境。

2. 接下来，净化后的新鲜空气经过风扇进行加压，并通过供风管道输送到各个需要通风的房间、办公室或公共区域。

在这个过程中，新风系统的控制器可以根据需要调节风量大小。

3. 在室内，新鲜空气与室内空气进行混合。

这种混合可以通过设置的通风位置，比如墙壁上的通风口、天花板上的送风口或地面上的排风口来实现。

通过调节通风位置和风量，可以达到室内空气流动和混合的最佳效果。

4. 同时，室内的污浊空气也通过排风口和排风管道排出室外。

这样，新风系统就可以不断地补充新鲜空气，同时排除室内污染物质，确保室内空气的质量。

总的来说，新风系统通过引入新鲜空气，并与室内空气进行混合和排出，实现了室内空气的循环和更新。

这种循环和更新不仅可以改善室内空气的质量，减少污染物质的积累，还可以提高室内的舒适度和健康性。
