110kV变电站备自投原理及其二次回路探讨 张建

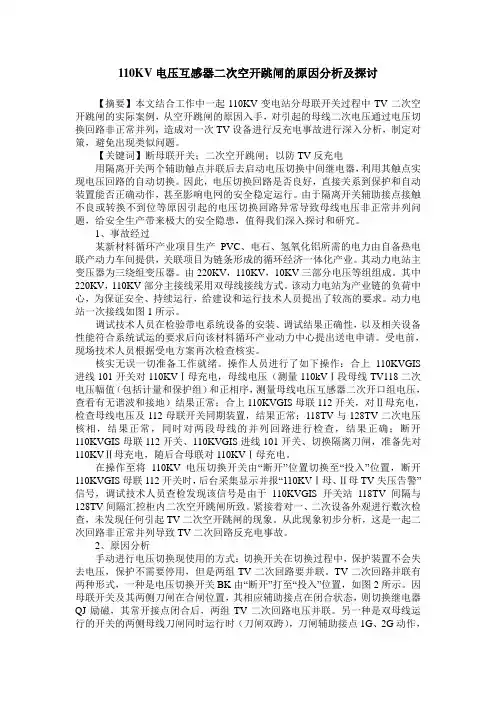

110KV电压互感器二次空开跳闸的原因分析及探讨【摘要】本文结合工作中一起110KV变电站分母联开关过程中TV二次空开跳闸的实际案例，从空开跳闸的原因入手，对引起的母线二次电压通过电压切换回路非正常并列，造成对一次TV设备进行反充电事故进行深入分析，制定对策，避免出现类似问题。

【关键词】断母联开关；二次空开跳闸；以防TV反充电用隔离开关两个辅助触点并联后去启动电压切换中间继电器，利用其触点实现电压回路的自动切换。

因此，电压切换回路是否良好，直接关系到保护和自动装置能否正确动作，甚至影响电网的安全稳定运行。

由于隔离开关辅助接点接触不良或转换不到位等原因引起的电压切换回路异常导致母线电压非正常并列问题，给安全生产带来极大的安全隐患，值得我们深入探讨和研究。

1、事故经过某新材料循环产业项目生产PVC、电石、氢氧化铝所需的电力由自备热电联产动力车间提供，关联项目为链条形成的循环经济一体化产业。

其动力电站主变压器为三绕组变压器。

由220KV，110KV，10KV三部分电压等组组成。

其中220KV，110KV部分主接线采用双母线接线方式。

该动力电站为产业链的负荷中心，为保证安全、持续运行，给建设和运行技术人员提出了较高的要求。

动力电站一次接线如图1所示。

调试技术人员在检验带电系统设备的安装、调试结果正确性，以及相关设备性能符合系统试运的要求后向该材料循环产业动力中心提出送电申请。

受电前，现场技术人员根据受电方案再次检查核实。

核实无误一切准备工作就绪。

操作人员进行了如下操作：合上110KVGIS 进线101开关对110KVⅠ母充电，母线电压（测量110kVⅠ段母线TV118二次电压幅值（包括计量和保护组）和正相序，测量母线电压互感器二次开口组电压，查看有无谐波和接地）结果正常；合上110KVGIS母联112开关，对Ⅱ母充电，检查母线电压及112母联开关同期装置，结果正常；118TV与128TV二次电压核相，结果正常，同时对两段母线的并列回路进行检查，结果正确；断开110KVGIS母联112开关、110KVGIS进线101开关、切换隔离刀闸，准备先对110KVⅡ母充电，随后合母联对110KVⅠ母充电。

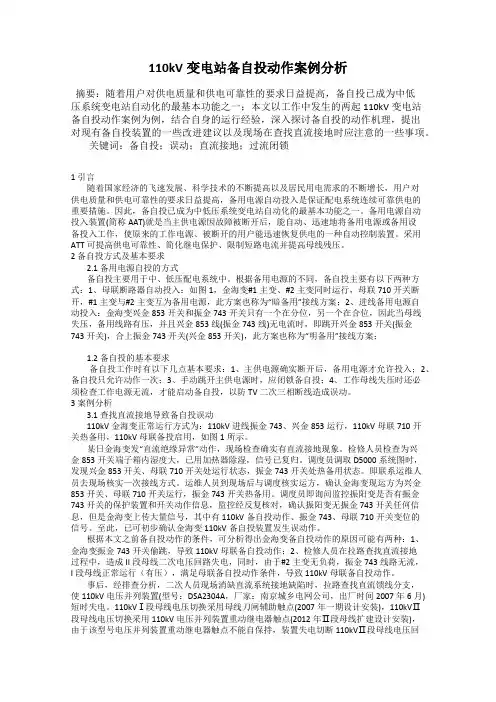

110kV变电站备自投动作案例分析摘要：随着用户对供电质量和供电可靠性的要求日益提高，备自投已成为中低压系统变电站自动化的最基本功能之一；本文以工作中发生的两起110kV变电站备自投动作案例为例，结合自身的运行经验，深入探讨备自投的动作机理，提出对现有备自投装置的一些改进建议以及现场在查找直流接地时应注意的一些事项。

关键词：备自投；误动；直流接地；过流闭锁1 引言随着国家经济的飞速发展、科学技术的不断提高以及居民用电需求的不断增长，用户对供电质量和供电可靠性的要求日益提高，备用电源自动投入是保证配电系统连续可靠供电的重要措施。

因此，备自投已成为中低压系统变电站自动化的最基本功能之一。

备用电源自动投入装置(简称AAT)就是当主供电源因故障被断开后，能自动、迅速地将备用电源或备用设备投入工作，使原来的工作电源、被断开的用户能迅速恢复供电的一种自动控制装置。

采用ATT可提高供电可靠性、简化继电保护、限制短路电流并提高母线残压。

2 备自投方式及基本要求2.1 备用电源自投的方式备自投主要用于中、低压配电系统中。

根据备用电源的不同，备自投主要有以下两种方式：1、母联断路器自动投入：如图1，金海变#1主变、#2主变同时运行，母联710开关断开，#1主变与#2主变互为备用电源，此方案也称为“暗备用”接线方案；2、进线备用电源自动投入：金海变兴金853开关和振金743开关只有一个在分位，另一个在合位，因此当母线失压，备用线路有压，并且兴金853线(振金743线)无电流时，即跳开兴金853开关(振金743开关)，合上振金743开关(兴金853开关)，此方案也称为“明备用”接线方案；1.2 备自投的基本要求备自投工作时有以下几点基本要求：1、主供电源确实断开后，备用电源才允许投入；2、备自投只允许动作一次；3、手动跳开主供电源时，应闭锁备自投；4、工作母线失压时还必须检查工作电源无流，才能启动备自投，以防TV二次三相断线造成误动。

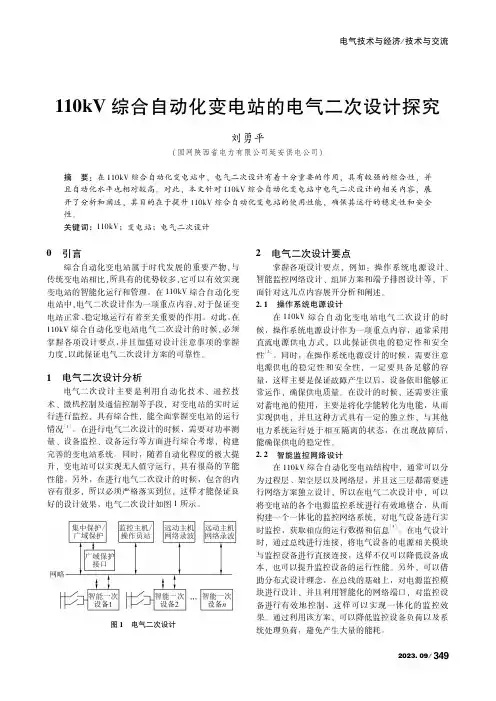

２０２３ ０９／１１０ｋＶ综合自动化变电站的电气二次设计探究刘勇平（国网陕西省电力有限公司延安供电公司）摘　要：在１１０ｋＶ综合自动化变电站中，电气二次设计有着十分重要的作用，具有较强的综合性，并且自动化水平也相对较高。

对此，本文针对１１０ｋＶ综合自动化变电站中电气二次设计的相关内容，展开了分析和阐述，其目的在于提升１１０ｋＶ综合自动化变电站的使用性能，确保其运行的稳定性和安全性。

关键词：１１０ｋＶ；变电站；电气二次设计０　引言综合自动化变电站属于时代发展的重要产物，与传统变电站相比，所具有的优势较多，它可以有效实现变电站的智能化运行和管理。

在１１０ｋＶ综合自动化变电站中，电气二次设计作为一项重点内容，对于保证变电站正常、稳定地运行有着至关重要的作用。

对此，在１１０ｋＶ综合自动化变电站电气二次设计的时候，必须掌握各项设计要点，并且加强对设计注意事项的掌握力度，以此保证电气二次设计方案的可靠性。

１　电气二次设计分析电气二次设计主要是利用自动化技术、遥控技术、微机控制及通信控制等手段，对变电站的实时运行进行监控，具有综合性，能全面掌握变电站的运行情况［１］。

在进行电气二次设计的时候，需要对功率测量、设备监控、设备运行等方面进行综合考虑，构建完善的变电站系统。

同时，随着自动化程度的极大提升，变电站可以实现无人值守运行，具有很高的节能性能。

另外，在进行电气二次设计的时候，包含的内容有很多，所以必须严格落实到位，这样才能保证良好的设计效果，电气二次设计如图１所示。

图１　电气二次设计２　电气二次设计要点掌握各项设计要点，例如：操作系统电源设计、智能监控网络设计、组屏方案和端子排图设计等，下面针对这几点内容展开分析和阐述。

２ １　操作系统电源设计在１１０ｋＶ综合自动化变电站电气二次设计的时候，操作系统电源设计作为一项重点内容，通常采用直流电源供电方式，以此保证供电的稳定性和安全性［２］。

同时，在操作系统电源设计的时候，需要注意电源供电的稳定性和安全性，一定要具备足够的容量，这样主要是保证故障产生以后，设备依旧能够正常运作，确保供电质量。

浅析110kV备自投装置异常动作的原因和对策摘要：本文介绍了目前110kV变电站中常用的110kV备自投装置的原理，并围绕一次备自投装置异常动作的原因进行了详细分析，并就异常动作的原因从设备出厂监造、设备调试验收、设备的现场运行规程规定和备自投装置定值等方面提出应对措施。

关键词：电力系统备自投装置变电站防范措施一、前言目前随着电力系统的逐步发展，对电力系系统的可靠性的要求也越来越高，电力系统提高供电可靠性的方法大致有以下几种：一是采用环网供电，此种方式使得供电可靠性大大提高，但多级环网对系统稳定不利，在中低压电网中较少采用；另一种提高供电可靠性的方式是采用双电源供电，在中低压电网中较为广泛地选择双电源供电，当其中一路电源出现故障不能正常供电时自动切换至另一路电源供电的方式。

因此熟悉双电源供电运行方式的110kV备自投装置的基本原理，提高动作原因判断能力，对快速处理事故，确保电力系统供电可靠性有着极其重要意义。

二、110kV备自投装置的工作原理介绍图一 110kV变电站备自投装置常见接线方式当两段母线分列运行时，装置选择分段(桥)开关自投方案。

充电条件：1) Ⅰ母、Ⅱ母均三相有压；2) 1DL在合位，2DL在合位，分段开关3DL在分位。

经备自投充电时间后充电完成。

方式1--Ⅰ母失压:放电条件：1) 分段开关3DL在合位经短延时；2) Ⅰ、Ⅱ母均不满足有压条件（线电压均小于Uyy），延时15S；3) 本装置没有跳闸出口时，手跳1DL（KKJ1变为0）或者手跳2DL（KKJ2变为0）（本条件可由用户退出，即“手跳不闭锁备自投”控制字整为1）；4) 引至‘闭锁方式3自投’和‘自投总闭锁’开入的外部闭锁信号；5) 1DL，2DL的TWJ异常；使用本装置的分段操作回路时，控制回路断线，弹簧未储能（合闸压力异常）；6) 整定控制字或软压板不允许Ⅰ母失压分段自投；动作条件和过程：当充电完成后,Ⅰ母无压（三线电压均小于无压起动定值）、I1无流，Ⅱ母有压起动，经Tt3延时后，两对电源1跳闸接点动作跳开1DL，联跳Ⅰ母开关跳闸接点动作跳开Ⅰ母需要联切的开关。

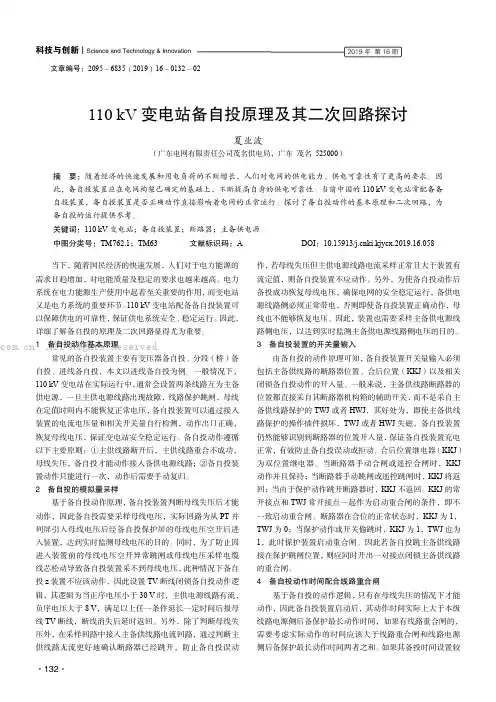

科技与创新┃Science and Technology&Innovation ·132·2019年第16期文章编号：2095－6835（2019）16－0132－02110kV变电站备自投原理及其二次回路探讨夏业波（广东电网有限责任公司茂名供电局，广东茂名525000）摘要：随着经济的快速发展和用电负荷的不断增长，人们对电网的供电能力、供电可靠性有了更高的要求。

因此，备自投装置应在电网构架已确定的基础上，不断提高自身的供电可靠性。

当前中国的110kV变电站常配备备自投装置，备自投装置是否正确动作直接影响着电网的正常运行。

探讨了备自投动作的基本原理和二次回路，为备自投的运行提供参考。

关键词：110kV变电站；备自投装置；断路器；主备供电源中图分类号：TM762.1；TM63文献标识码：A DOI：10.15913/ki.kjycx.2019.16.058当下，随着国民经济的快速发展，人们对于电力能源的需求日趋增加，对电能质量及稳定的要求也越来越高。

电力系统在电力能源生产使用中起着至关重要的作用，而变电站又是电力系统的重要环节。

110kV变电站配备备自投装置可以保障供电的可靠性，保证供电系统安全、稳定运行。

因此，详细了解备自投的原理及二次回路显得尤为重要。

1备自投动作基本原理常见的备自投装置主要有变压器备自投、分段（桥）备自投、进线备自投，本文以进线备自投为例。

一般情况下，110kV变电站在实际运行中，通常会设置两条线路互为主备供电源，一旦主供电源线路出现故障，线路保护跳闸，母线在定值时间内不能恢复正常电压，备自投装置可以通过接入装置的电流电压量和相关开关量自行检测，动作出口正确，恢复母线电压，保证变电站安全稳定运行。

备自投动作遵循以下主要原则：①主供线路断开后，主供线路重合不成功，母线失压，备自投才能动作接入备供电源线路；②备自投装置动作只能进行一次，动作后需要手动复归。

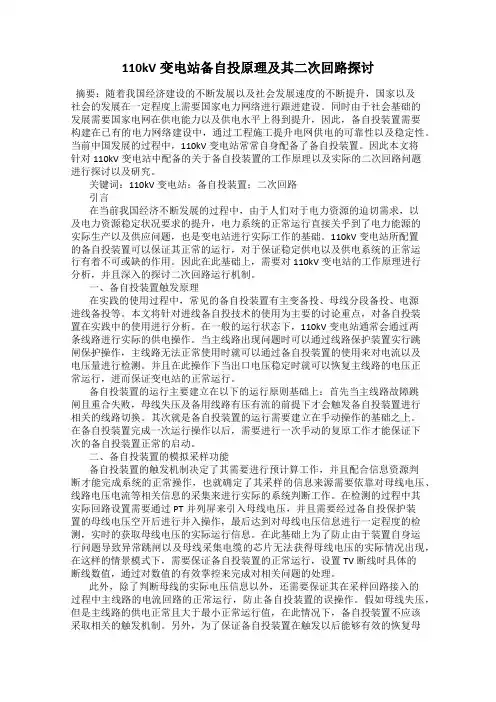

110kV变电站备自投原理及其二次回路探讨摘要：随着我国经济建设的不断发展以及社会发展速度的不断提升，国家以及社会的发展在一定程度上需要国家电力网络进行跟进建设。

同时由于社会基础的发展需要国家电网在供电能力以及供电水平上得到提升，因此，备自投装置需要构建在已有的电力网络建设中，通过工程施工提升电网供电的可靠性以及稳定性。

当前中国发展的过程中，110kV变电站常常自身配备了备自投装置。

因此本文将针对110kV变电站中配备的关于备自投装置的工作原理以及实际的二次回路问题进行探讨以及研究。

关键词：110kV变电站；备自投装置；二次回路引言在当前我国经济不断发展的过程中，由于人们对于电力资源的迫切需求，以及电力资源稳定状况要求的提升，电力系统的正常运行直接关乎到了电力能源的实际生产以及供应问题，也是变电站进行实际工作的基础。

110kV变电站所配置的备自投装置可以保证其正常的运行，对于保证稳定供电以及供电系统的正常运行有着不可或缺的作用。

因此在此基础上，需要对110kV变电站的工作原理进行分析，并且深入的探讨二次回路运行机制。

一、备自投装置触发原理在实践的使用过程中，常见的备自投装置有主变备投、母线分段备投、电源进线备投等。

本文将针对进线备自投技术的使用为主要的讨论重点，对备自投装置在实践中的使用进行分析。

在一般的运行状态下，110kV变电站通常会通过两条线路进行实际的供电操作。

当主线路出现问题时可以通过线路保护装置实行跳闸保护操作，主线路无法正常使用时就可以通过备自投装置的使用来对电流以及电压量进行检测。

并且在此操作下当出口电压稳定时就可以恢复主线路的电压正常运行，进而保证变电站的正常运行。

备自投装置的运行主要建立在以下的运行原则基础上：首先当主线路故障跳闸且重合失败，母线失压及备用线路有压有流的前提下才会触发备自投装置进行相关的线路切换。

其次就是备自投装置的运行需要建立在手动操作的基础之上。

在备自投装置完成一次运行操作以后，需要进行一次手动的复原工作才能保证下次的备自投装置正常的启动。

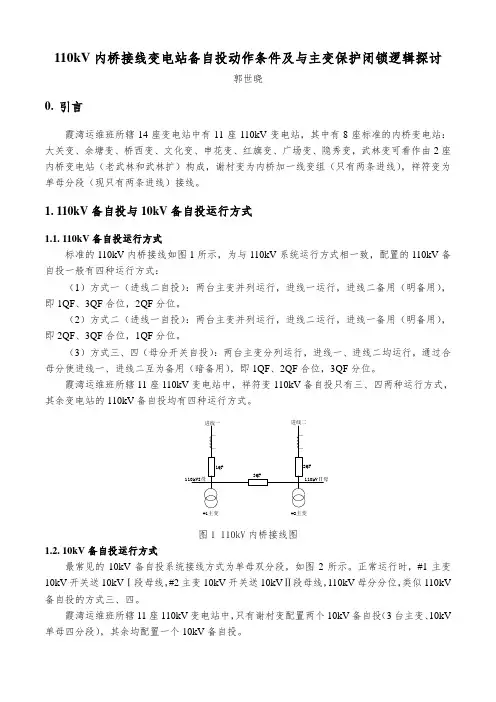

110kV 内桥接线变电站备自投动作条件及与主变保护闭锁逻辑探讨郭世晓0. 引言霞湾运维班所辖14座变电站中有11座110kV 变电站，其中有8座标准的内桥变电站：大关变、余塘变、桥西变、文化变、申花变、红旗变、广场变、隐秀变，武林变可看作由2座内桥变电站（老武林和武林扩）构成，谢村变为内桥加一线变组（只有两条进线），祥符变为单母分段（现只有两条进线）接线。

1. 110kV 备自投与10kV 备自投运行方式1.1. 110kV 备自投运行方式标准的110kV 内桥接线如图1所示，为与110kV 系统运行方式相一致，配置的110kV 备自投一般有四种运行方式：（1）方式一（进线二自投）：两台主变并列运行，进线一运行，进线二备用（明备用），即1QF 、3QF 合位，2QF 分位。

（2）方式二（进线一自投）：两台主变并列运行，进线二运行，进线一备用（明备用），即2QF 、3QF 合位，1QF 分位。

（3）方式三、四（母分开关自投）：两台主变分列运行，进线一、进线二均运行，通过合母分使进线一、进线二互为备用（暗备用），即1QF 、2QF 合位，3QF 分位。

霞湾运维班所辖11座110kV 变电站中，祥符变110kV 备自投只有三、四两种运行方式，其余变电站的110kV 备自投均有四种运行方式。

110kVI 母1QF2QF 3QF进线一进线二#2主变110kV Ⅱ母#1主变图1 110kV 内桥接线图1.2. 10kV 备自投运行方式最常见的10kV 备自投系统接线方式为单母双分段，如图2所示。

正常运行时，#1主变10kV 开关送10kV Ⅰ段母线，#2主变10kV 开关送10kV Ⅱ段母线，110kV 母分分位，类似110kV 备自投的方式三、四。

霞湾运维班所辖11座110kV 变电站中，只有谢村变配置两个10kV 备自投（3台主变、10kV 单母四分段），其余均配置一个10kV 备自投。

Ua1,Ub1,Uc1Ua2,Ub2,Uc2图2 10kV单母双分段备自投接线2 备自投的动作条件2.1. 110kV备自投动作条件110kV备自投动作条件，除了判“母线无压、进线无流”，还有判高低压母线同时无压。

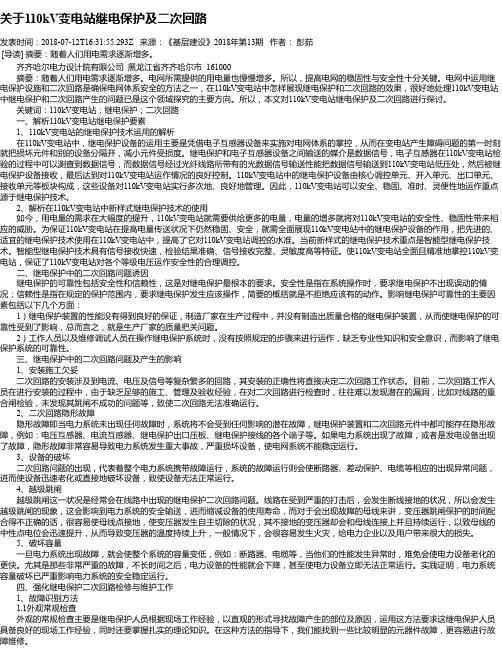

关于110kV变电站继电保护及二次回路发表时间：2018-07-12T16:31:55.293Z 来源：《基层建设》2018年第13期作者：彭茹[导读] 摘要：随着人们用电需求逐渐增多。

齐齐哈尔电力设计院有限公司黑龙江省齐齐哈尔市 161000摘要：随着人们用电需求逐渐增多。

电网所需提供的用电量也慢慢增多。

所以，提高电网的稳固性与安全性十分关键。

电网中运用继电保护设施和二次回路是确保电网体系安全的方法之一，在110kV变电站中怎样展现继电保护和二次回路的效果，很好地处理110kV变电站中继电保护和二次回路产生的问题已是这个领域探究的主要方向。

所以，本文对110kV变电站继电保护及二次回路进行探讨。

关键词：110kV变电站；继电保护；二次回路一、解析110kV变电站继电保护要素1、110kV变电站的继电保护技术运用的解析在110kV变电站中，继电保护设备的运用主要是凭借电子互感器设备来实施对电网体系的掌控，从而在变电站产生障碍问题的第一时刻就把损坏元件和别的设备分隔开，减小元件受损度。

继电保护和电子互感器设备之间输送的媒介是数据信号，电子互感器在110kV变电站检验的过程中可以测查到数据信号，而数据信号经过光纤线路所带有的光数据信号输送性能把数据信号输送到110kV变电站低压处，然后被继电保护设备接收，最后达到对110kV变电站运作情况的良好控制。

110kV变电站中的继电保护设备由核心调控单元、开入单元、出口单元、接收单元等板块构成，这些设备对110kV变电站实行多次地、良好地管理。

因此，110kV变电站可以安全、稳固、准时、灵便性地运作重点源于继电保护技术。

2、解析在110kV变电站中新样式继电保护技术的使用如今，用电量的需求在大幅度的提升，110kV变电站就需要供给更多的电量，电量的增多就将对110kV变电站的安全性、稳固性带来相应的威胁。

为保证110kV变电站在提高电量传送状况下仍然稳固、安全，就需全面展现110kV变电站中的继电保护设备的作用，把先进的、适宜的继电保护技术使用在110kV变电站中，提高了它对110kV变电站调控的水准。

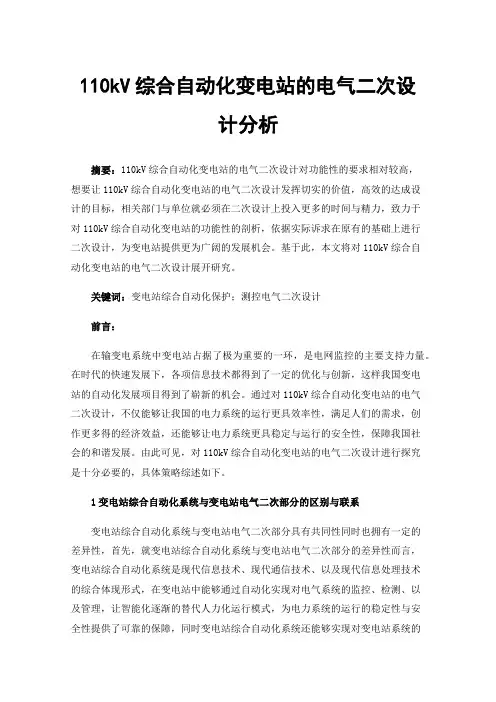

110kV综合自动化变电站的电气二次设计分析摘要：110kV综合自动化变电站的电气二次设计对功能性的要求相对较高，想要让110kV综合自动化变电站的电气二次设计发挥切实的价值，高效的达成设计的目标，相关部门与单位就必须在二次设计上投入更多的时间与精力，致力于对110kV综合自动化变电站的功能性的剖析，依据实际诉求在原有的基础上进行二次设计，为变电站提供更为广阔的发展机会。

基于此，本文将对110kV综合自动化变电站的电气二次设计展开研究。

关键词：变电站综合自动化保护；测控电气二次设计前言：在输变电系统中变电站占据了极为重要的一环，是电网监控的主要支持力量。

在时代的快速发展下，各项信息技术都得到了一定的优化与创新，这样我国变电站的自动化发展项目得到了崭新的机会。

通过对110kV综合自动化变电站的电气二次设计，不仅能够让我国的电力系统的运行更具效率性，满足人们的需求，创作更多得的经济效益，还能够让电力系统更具稳定与运行的安全性，保障我国社会的和谐发展。

由此可见，对110kV综合自动化变电站的电气二次设计进行探究是十分必要的，具体策略综述如下。

1变电站综合自动化系统与变电站电气二次部分的区别与联系变电站综合自动化系统与变电站电气二次部分具有共同性同时也拥有一定的差异性，首先，就变电站综合自动化系统与变电站电气二次部分的差异性而言，变电站综合自动化系统是现代信息技术、现代通信技术、以及现代信息处理技术的综合体现形式，在变电站中能够通过自动化实现对电气系统的监控、检测、以及管理，让智能化逐渐的替代人力化运行模式，为电力系统的运行的稳定性与安全性提供了可靠的保障，同时变电站综合自动化系统还能够实现对变电站系统的优化与创新处理，让各个变电设备之间构建出相互交换信息的网络，极大的提升了电力系统的运行效率与质量，而变电站电气二次部分则相对于变电站综合自动化系统的功能性是一样的，但在作实际的作用上二者却存在的一定的差异性，能够满足不同的需求。

谈110kV综合自动化变电站的电气二次设计变电站不断落实综合自动化技术的背景之下，电气二次设计无论是从方法、思路，还是从具体措施的角度上来说，均产生了巨大的转变。

最根本性的表现就在于：自传统意义上面向功能为主的设计模式转变成为了面向对象的设计模式。

然而，由于现阶段部分设计人员的思维观念还未转变过来，在变电站电气二次设计上的变化显得手足无措，力不从心。

为此，本文依据这一实际情况，以110kV 综合自动化变电站为研究对象，着眼于电气二次设计工作的开展，针对其在设计过程当中所涉及到的相关问题展开了较为详细的分析与阐述，希望能够为后续实践工作的开展提供一定的参考与借鉴。

标签：110kV变电站综合自动化电气二次设计分析在有关变电站电气二次设计思维与理念不断发展、更新的背景下，整个变电站的二次电气系统已逐步自传统面向功能为主的设计模式转变成为了面向对象的设计模式。

简单来说就是，相对于整个变电站电力运行系统而言，电气二次设计过程当中不单单考虑某一个参数或设备，而将设计的目的确定为：为满足某一设备保护、监控、测量、计量在内相关功能有效实施的综合性装置，确保特定性功能的顺利完成。

而这对于整个系统分布式、开放性特征的实现而言也是至关重要的，因此，做好电气二次设计也相当于保障了整个综合自动化变电站运行的可靠与稳定。

本文即针对以上相关问题作详细分析与说明。

1 继电保护设计要点分析从继电保护的角度上来说，其作为整个变电站的运行核心所在，一旦没有了继电保护，也就无法确保整个变电站的稳定运行。

因此，变电站所对应的继电保护单元需要与监控系统保持独立运行的状态。

换句话来说，在整个系统软件、硬件发生故障并退出运行的情况下，要求继电保护单元仍然能够稳定且持续的运行。

现阶段的技术条件支持下，对于110kV变电站而言，在综合自动化技术的不断发展并应用的背景下，对于变电站内，包括进出线线路、母线线路、电容器装置、接地变配电装置、以及变压器在内的相关一次性设备均配置有与之相对应的保护测控装置。

Oz di110kV内桥变电站综自改造关键二次回路分析摘要：对于110kV变电站综自改造工程，110kV内桥变电站相比常规单母或单母分段接线形式变电站而言，二次电流回路、电压回路等关键二次回路的改造风险点多，且继保人员接触此类改造机会较少，因此具有较大的施工风险。

本文针对110kV内桥变电站综自改造，简述改造整体流程，并对关键二次回路施工要点及风险点进行阐述，梳理改造与验收注意事项。

关键词：内桥；电流回路；电压回路；风险点110kV变电站内桥接线形式是指由一个桥路开关及两侧刀闸组成连接桥，将两回主变-线路组成的线变组横向连接起来，线变组断路器位于线路侧，连接桥与主变之间通过刀闸连接[1]，如图1所示。

该接线形式具有占地面积少、经济性好的特点。

在综自改造过程中，为了尽量缩短一次停电时间，减少重复停电次数，一般采取桥路两侧线变组分别停电一次，桥路开关停电两次的顺序开展，线路、主变及桥路开关的电流回路、电压回路等关键二次回路需要根据停电时序、回路风险点制定合理的施工流程，明确验收方法，从而切实管控施工风险。

下文将简要介绍110kV内桥变电站综自改造整体流程、主变高压侧电流回路、电压回路等关键二次回路实现原理、风险点及验收注意事项。

图1 内桥变电站电气接线图一、整体流程110kV内桥变电站综自改造受限于主控室屏位限制，往往是通过合理规划屏位布置，采用边改造边更替新旧屏的方式逐步开展。

一般步骤为：1、完成主控室改造、端子箱基础、屏柜基础、电缆通道新建等土建工程，为电气施工做好准备；2、敷设低压电缆及控制电缆，利用备用屏位布置搭建新综自系统必须的公用设备，主要包括：公用测控屏、交换机屏、远动屏、PT测控屏、GPS屏等，上电并进行单机调试及远动通道联调，此步的关键点监控系统、五防系统调试及远动系统的通道联调；3、利用备用屏位将第一期停电设备相关的屏位布置好并接线、调试、验收，为了减少一次设备停电次数，一般采用线变组分别停电一次，桥路开关停电两次的顺序开展，如图1所示，线路L1、桥路开关、#1主变同停，同步进行保护、端子箱、测控更换及进线L1 PT及51PT回路改造等工作，此步骤关键点为主变高压侧电流回路及110kV电压回路改造；4、退出改造完毕屏柜，重复上述步骤3，完成进线L2、桥路开关剩余部分、#2主变、进线L2 PT及52PT改造工作；5、10kV间隔根据停电安排逐一进行改造，为缩短10kV馈线停电时间，优先采用高压室组屏方式改造，其次考虑主控室组屏方式，但此方式会增加控制电缆长度，若仍无法满足，可采用在原开关柜更换面板方式，减少现场拆解装置及配线的时间。

Telecom Power Technology电力技术应用 2023年10月25日第40卷第20期103 Telecom Power TechnologyOct. 25, 2023, Vol.40 No.20田恩勇，等：电力系统中110 kV 备自投闭锁及联切回路的应用保护或非电量保护拒动，则由变压器高后备保护出口。

此时，I 母失压，进线1无流，且Ⅱ母有压，满足备自投启动条件，如果此时备自投合上断路器DL 3，则进线2将与故障点连接。

保护动作跳开断路器DL 2，将会造成全站失压，扩大停电范围。

因此，主变差动保护、非电量保护及高后备保护动作须闭锁内桥备自投。

如果故障点在低压母线上的K 3点时，主变低后备保护跳开断路器DL 6、断路器DL 7，此时主变高压侧及其母线仍有电压，备自投不满足启动条件，不动作。

如果低后备保护或断路器DL 7拒动，则由高后备保护动作，跳开断路器DL 1、断路器DL 7，此时#1号主变压器高压侧及其母线失压，备自投满足启动条件，如果备自投动作合上断路器DL 3，则1号主变空载运行，没有实际意义。

如果断路器DL 7拒动导致高后备动作，备自投启动合上断路器DL 3，则进线2与故障点K 3连接，保护动作跳开断路器DL 1，将会造成全站失压。

因此，主变高后备保护动作应闭锁桥备自投。

进线2进线1K 1K 2K 3DL 1DL 2#1号主变#2号主变DL 3DL 6DL 7DL 8110 kV I母10 kV I母110 kV Ⅱ母10 kV Ⅱ母图1　内桥接线单母分段外桥接线如图2所示。

外桥接线情况下，桥备自投分析与研究主要内容如下。

若K 4点发生故障，将由线路保护动作跳开DL 1，从而隔离故障点，桥备自投满足动作逻辑合上断路器DL 3，无须闭锁备自投。

若变压器K 5点发生故障，主变差动保护、非电量保护或高后备保护跳开断路器DL 4、断路器DL 7，隔离故障点，高压侧母线并未失压，不满足备自投启动条件，无须闭锁备自投。

浅析110kV变电站主变压器二次保护回路摘要：主变压器是110kV变电站的核心设备，每天运行维护人员都要为它把脉问诊，本文将对其二次回路进行具体的简述，以提高对主变的运行维护水平。

关键词：主变压器继电保护二次回路Abstract：The main transformer is the core equipment of 110kV substation, daily operation and maintenance personnel must be examined for it, this paper will carry out a specific description of the second loop, in order to improve the level of transformer operation and maintenance.Keywords:main transformerrelay protectionsecondary circuit一、概述 110kV变电站中主变的二次回路相对来说比较繁杂，使运行人员看得眼花缭乱，为此特以110kV羊街变电站主变保护屏为例，以运行人员的身份理顺其二次回路，帮助更多的同仁理解和分析。

主变保护屏中主要包括四个装置：差动保护装置、非电量保护装置、高后备保护装置、中后备保护装置、低后备保护装置。

下面就各个装置的二次回路进行详细介绍。

二、差动保护装置回路（RCS-9671B）差动保护与重瓦斯保护构成主变的主保护，其中差动保护主要反应变压器内部绕组、引出线及套管处的相间短路。

其保护范围就是主变高中低三侧电流互感器与主变三绕组之间。

差动保护具体分为差动速断和比率差动，差动速断是无时限直接跳闸，而比率差动引入制动电流，防止正常运行时产生不平衡电流引起保护误动。

差动动作后跳主变三侧断路器。

1、差动保护CT交流电流回路及端子：图1差动保护CT回路原理图2 差动保护CT回路1D端子排从图1差动保护CT回路原理图和图2 差动保护CT回路端子中可以清楚的看出：①在1D端子排中1-4端子为A411-N411，是高压侧电流取自于高压侧（101间隔或是102间隔）电流互感器第一组1LH，变比为400/5,准确极为：10P，容量为25V A。

110千伏变电站低压分段断路器备自投方式探讨摘要：随着电网的飞速发展，对供电可靠性的要求也越来越高，保证用户的可靠供电成为了我们电力企业的首要任务。

在事故情况下，是否能够可靠工作还是需要讨论的问题，该文简要阐述了110千伏某变电站接线方式，及变压器低压侧分段断路器备用电源自投应遵守的原则，并根据近年来的实例说明了常规的运行方式合理性，以保证电网安全、可靠、稳定的运行。

关键词：备自投；方式；探讨中图分类号：TM774 文献标识码：A文章编号：1009-8631（2012）01-0061-01备用电源自投装置是变电站内为提高供电可靠性所设的重要自动装置，特别对供电网架结构较为薄弱的地区，是减少变配电事故的影响范围，并尽可能少停电的一项重要措施。

备用电源的配置方式很多，一般有明备用和暗备用两种基本方式。

现对110千伏某变电站中的变压器低压侧分段断路器备自投方案和原则进行探讨。

一、备自投装置简介（一）电压鉴定元件变压器电源侧自动投入装置的电压鉴定元件按下述规定整定：1.低电压元件：应能在所接母线失压后可靠动作，而在电网故障切除后可靠返回，低电压定值宜整定得较低，一般整定为0.15～0.3倍额定电压。

2.有压检测元件：应能在所接母线电压正常时可靠动作，而在母线电压低到不允许自投装置动作时可靠返回，电压定值一般整定为0.6～0.7倍额定电压。

3.动作时间：电压鉴定元件动作后延时跳开工作电源，其动作时间宜大于本级线路电源侧后备保护动作时间与线路重合闸时间之和。

（二）备用电源投入时间一般不带延时，如跳开工作电源时需联切部分负荷，则投入时间可整定为0.1～0.5s。

（三）后加速过电流保护1.安装在变压器电源侧的自动投入装置，如投入在故障设备上，后加速保护应快速切除故障，本级线路电源侧速动段保护的非选择性动作由重合闸来补救。

2.安装在变压器负荷侧的自动投入装置，如投入在故障设备上，为提高投入成功率，后加速保护宜带0.2～0.3s延时，电流定值应对故障设备有足够的灵敏系数，同时还应可靠躲过包括自起动电流在内的最大负荷电流。

变电站中110 kV备自投装置的分析与应用摘要：保证电网系统对用户的可靠供电，备自投装置起到重要作用。

当主供电源发生故障时，切断故障主供电源后，备用电源能自动投入使用，保证对城市供电不中断，不影响正常的社会生活。

文章分析了备自投的构成，主要介绍了变电站中常用的两种110 kV备自投配置方式，及它们在实际应用中常出现的一些问题，并提出相应的改进措施，以此满足电网供电的安全可靠需求。

关键词：备自投；线路；母联经过多年的实践，可知道备自投装置的应用确实能有效的提高供电网的可靠性。

但随着经济的快速发展和城市规模的扩大，使得城市供电网络规模也随之扩大，配电网结构越来越复杂，所以变电站在整个电网中作为枢纽的重要性也越发突出，各个等级的变电站构成复杂的网络，运行过程中出现问题在所难免。

1 备自投构成因为110 kV变电站中输电线路多且连接复杂，不同变电站有着不同的功能要求，使得不同变电站的备自投程序也存在着差异，但大体上都要经过以下几道程序。

1.1 充电条件110 kV变电站的主供电路和备供线路上的电压均不能为零，前者开关置于合位，后者开关置于分位，经过5～8 s的延时操作后，使整个备自投装置处在充电状态，运行方式可以通过分合位上的母联开关判断其正确性，同时计算出各支路线上的功率。

1.2 启动条件①备用电源上必须确保存在电压，同时要完全满足充电条件后备自投装置方能被启动。

②主供电源的线路上无电压并且备供电源线路上存在电压时，表明其运行方式正确，可以将备自投装置启动。

③为避免电气元件故障引发备用电源发生故障，为安全起见，在启动备自投装置前必须切断主供电源。

④主供电源的线路上没有电压时，为避免备自投装置产生错误动作，引起设备故障，必须对主供电源进行无电流检测后才能启动备自投装置。

1.3 动作原则①当外部闭锁信号或者装置运行方式判断出现异常时不能进行备自投动作。

②备自投装置只允许动作一次，因为当电器元件存在着永久性的故障时，为避免故障元件对备用电源产生不利影响，继电保护装置会将备用电源切断，不能进行第二次动作。
