《自动控制原理》线性系统的状态空间分析与综合

第九章 线性系统的状态空间分析与综合在第一章至第七章中，我们曾详细讲解了经典线性系统理论以及用其设计控制系统的方法。

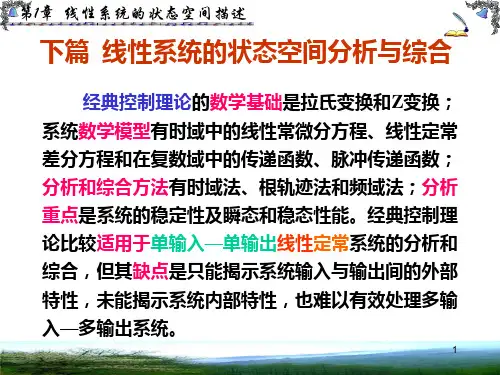

可以看到，经典线性理论的数学基础是拉普拉斯变换和z 变换，系统的基本数学模型是线性定常高阶微分方程、线性常系数差分方程、传递函数和脉冲传递函数，主要的分析和综合方法是时域法、根轨迹法和频域法，分析的主要内容是系统运动的稳定性。

经典线性系统理论对于单输入-单输出线性定常系统的分析和综合是比较有效的，但其显著的缺点是只能揭示输入-输出间的外部特性，难以揭示系统内部的结构特性，也难以有效处理多输入-多输出系统。

在50年代蓬勃兴起的航天技术的推动下，在1960年前后开始了从经典控制理论到现代控制理论的过渡，其中一个重要标志就是卡尔曼系统地将状态空间概念引入到控制理论中来。

现代控制理论正是在引入状态和状态空间概念的基础上发展起来的。

在现代控制理论的发展中，线性系统理论首先得到研究和发展，已形成较为完整成熟的理论。

现代控制理论中的许多分支，如最优控制、最优估计与滤波、系统辨识、随机控制、自适应控制等，均以线性系统理论为基础；非线性系统理论、大系统理论等，也都不同程度地受到了线性系统理论的概念、方法和结果的影响和推动。

现代控制理论中的线性系统理论运用状态空间法描述输入-状态-输出诸变量间的因果关系，不但反映了系统的输入—输出外部特性，而且揭示了系统内部的结构特性，是一种既适用于单输入--单输出系统又适用于多输入—多输出系统，既可用于线性定常系统又可用于线性时变系统的有效分析和综合方法。

在线性系统理论中，根据所采用的数学工具及系统描述方法的不同，又出现了一些平行的分支，目前主要有线性系统的状态空间法、线性系统的几何理论、线性系统的代数理论、线性系统的多变量频域方法等。

由于状态空间法是线性系统理论中最重要和影响最广的分支，加之受篇幅限制，所以本章只介绍线性系统的状态空间法。

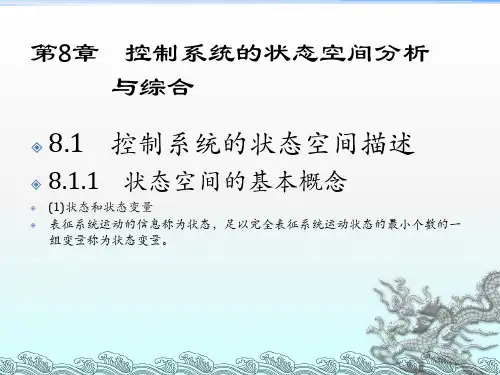

9-1 线性系统的状态空间描述1. 系统数学描述的两种基本类型这里所谓的系统是指由一些相互制约的部分构成的整体，它可能是一个由反馈闭合的整体，也可能是某一控制装置或受控对象。

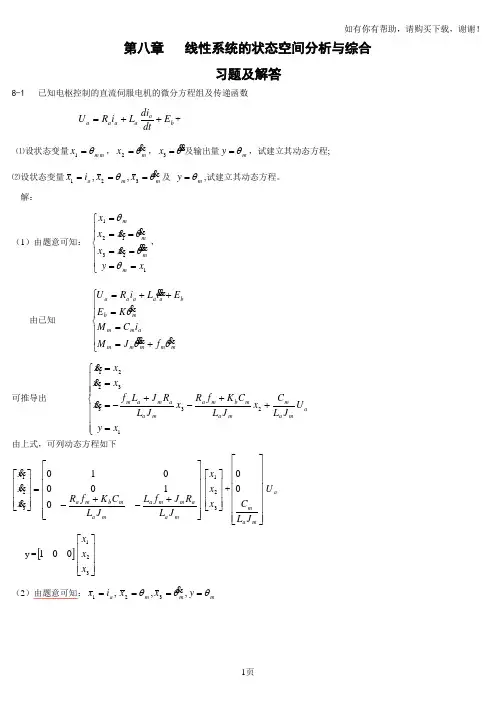

第八章 线性系统的状态空间分析与综合习题及解答8-1 已知电枢控制的直流伺服电机的微分方程组及传递函数 b aaa a a E dtdi L i R U ++=+ ⑴设状态变量m m x θ=1，m x θ =2，θ =3x 及输出量m y θ=，试建立其动态方程; ⑵设状态变量m m a x x i x θθ ===321,,及 my θ=,试建立其动态方程。

解：（1）由题意可知： ⎪⎪⎩⎪⎪⎨⎧=======123121xy xx x x x m m mmθθθθ ，由已知 ⎪⎪⎩⎪⎪⎨⎧+===++=m m m m m a m mmb ba a a a a f J M i C M K E E i L i R U θθθ可推导出 ⎪⎪⎪⎩⎪⎪⎪⎨⎧=++-+-===12333221x y U J L C x J L C K f R x J L R J L f x x x x x a ma mm a m b m a m a a m a m 由上式，可列动态方程如下=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡321x x x ⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡+-+-m a a m m a m a m b m a J L R J f L J L C K f R 0100010⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡321x x x +⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡m a m J L C 00a U y =[]001⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡321x x x（2）由题意可知：,1a i x =mm m y x x θθθ===,,32可推导出 ⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧==-=-====+--=+--==23133231111x y x J f x J C J f i J C x x x U L x L K x L R U L L K i L R i x m m m m m m m m a m m m m a aa b a a a a m a b a a a aθθθθθ可列动态方程如下由 ⎪⎩⎪⎨⎧===mm m x x x θθθ 321和 ⎪⎩⎪⎨⎧===mm a x x i x θθ 321得 ⎪⎪⎪⎩⎪⎪⎪⎨⎧-=-======3133221x J f x J C J f i J C x x x x x m m m m m m m a m m m m m θθθθ 由上式可得变换矩阵为 ⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡-=m m mm J f J C T 0100018-2 设系统微分方程为 u y y yy 66116=+++ 。

线性系统的状态空间分析与综合第九章线性系统的状态空间分析与综合⼀、教学⽬的与要求：通过本章内容的学习，使学⽣建⽴起状态变量和状态空间的概念，掌握线性定常系统状态空间模型的建⽴⽅法，状态空间表达式的线性变换，状态完全能控或状态完全能观测的定义，及其多种判据⽅法，状态转移矩阵的求法，传递函数矩阵与状态空间表达式的关系。

⼆、授课主要内容：1．线性系统的状态空间描述2．线性系统的可控性与可观测性3．线性定常系统的状态反馈与状态观测器（详细内容见讲稿）三、重点、难点及对学⽣的要求（掌握、熟悉、了解、⾃学）1.重点掌握线性定常系统状态空间模型的建⽴⽅法与其他数学描述（微分⽅程、传递函数矩阵）之间的关系。

2.掌握采⽤状态空间表述的系统运动分析⽅法，状态转移矩阵的概念和求解。

3.掌握系统基本性质——能控性和能观测性的定义、有关判据及两种性质之间的对偶性。

4.理解状态空间表达式在线性变换下的性质，对于完全能控或能观测系统，构造能控、能观测标准形的线性变换⽅法，对于不完全能控或不完全能观测系统，基于能控性或能观测性的结构分解⽅法。

5.掌握单变量系统的状态反馈极点配置和全维状态观测器设计⽅法，理解分离定理，带状态观测器的状态反馈控制系统的设计。

重点掌握线性系统的状态空间描述和求解，线性系统的可控性与可观测性及状态反馈与状态观测器。

四、主要外语词汇线性系统 linear system状态空间 state space状态⽅程 state equation状态向量 state vector传递函数矩阵 translation function matrix状态转换矩阵 state-transition matrix可观测标准形 observational standard model可控标准形 manipulative standard model李亚普诺夫⽅程Lyaponov equation状态观测器 state observation machine对偶原理 principle of duality五、辅助教学情况（见课件）六、复习思考题1．什么是系统的状态空间模型？状态空间模型中的状态变量、输⼊变量、输出变量各指什么？2．通过机理分析法建⽴系统状态空间模型的主要步骤有哪些？3．何为多变量系统？如何⽤传递矩阵来描述多变量系统的动态特性？在多变量系统中，环节串联、并联、反馈连接时，如何求取总的传递矩阵？4．试简述数学模型各种表达式之间的对应关系。

第七章线性系统状态空间分析例 1 已知实际力学模型的状态方程为求其系统的状态空间表达式。

程序代码：num=[1 2 1];den=[1 3 2 1];G=tf(num,den);Gss=ss(G)由结果显示可知，系统的状态空间表达式：例 2 已知控制系统的状态空间表达式为试绘制系统的单位阶跃输出轨线和脉冲输出轨线。

绘制系统的单位阶跃输出轨线，程序代码如下：A=[-5 -1;3 -1];B=[2 5]';C=[1 2];D=0;G=ss(A,B,C,D);[y,t,x]=step(G);plot(t,x,'r',t,y,'b');grid;text(2,-0.1,'x_2(t)');text(2,4.2,'x_1(t)');text(2,7.6,'y(t)');绘制系统的脉冲信号输出轨线，程序代码如下：A=[-5 -1;3 -1];B=[2 5]';C=[1 2];D=0;G=ss(A,B,C,D);[y,t,x]=impulse(G);plot(t,x,'r',t,y,'b');axis([-0.1 3 -2 13]);grid;text(0.52,0.1,'x_2(t)');text(0.52,3.2,'x_1(t)');text(0.52,6,'y(t)');例 3 已知缠绕装置张力控制系统的传递函数的状态空间表达式为绘制状态响应, 其中输入信号为, 初始条件为。

绘制状态响应曲线，程序代码如下：A=[-2 -2.5 -0.5;1 0 0;0 1 0];B=[1;0;0];C=[0 1.5 1];D=0;G=ss(A,B,C,D);t=[0:0.1:20]';x0=[1 0 2]; % 非零初始条件u(1:21)=2*ones(21,1); % 输入 0<t<2u(21:201)=0.5*ones(181,1); % 输入 t>2[y,t,x]=lsim(G,u,t,x0); % 初始条件引起的响应plot(t,x(:,1),'-r',t,x(:,2),'-b',t,x(:,3),'-m'); % 用不同的线条和颜色绘制状态响应轨线grid on;text(6,0.25,'x_1(t)'); % 标识曲线，用“ _ ”表示下标text(6,-0.5,'x_2(t)');text(8,1.7,'x_3(t)');title(' 状态响应轨线 ');xlabel('t(s)');ylabel('x(t)');例 4 已知某自动装置的控制系统的状态方程为：试确定其系统的稳定性。
