电动机保护器与热过载继电器

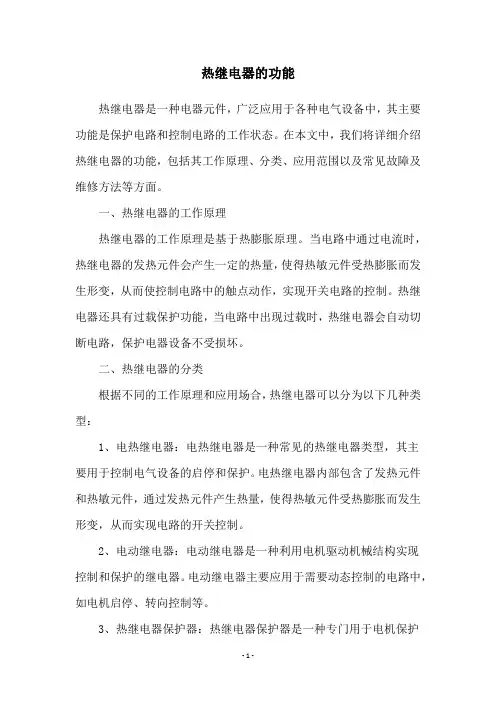

热继电器的功能热继电器是一种电器元件，广泛应用于各种电气设备中，其主要功能是保护电路和控制电路的工作状态。

在本文中，我们将详细介绍热继电器的功能，包括其工作原理、分类、应用范围以及常见故障及维修方法等方面。

一、热继电器的工作原理热继电器的工作原理是基于热膨胀原理。

当电路中通过电流时，热继电器的发热元件会产生一定的热量，使得热敏元件受热膨胀而发生形变，从而使控制电路中的触点动作，实现开关电路的控制。

热继电器还具有过载保护功能，当电路中出现过载时，热继电器会自动切断电路，保护电器设备不受损坏。

二、热继电器的分类根据不同的工作原理和应用场合，热继电器可以分为以下几种类型：1、电热继电器：电热继电器是一种常见的热继电器类型，其主要用于控制电气设备的启停和保护。

电热继电器内部包含了发热元件和热敏元件，通过发热元件产生热量，使得热敏元件受热膨胀而发生形变，从而实现电路的开关控制。

2、电动继电器：电动继电器是一种利用电机驱动机械结构实现控制和保护的继电器。

电动继电器主要应用于需要动态控制的电路中，如电机启停、转向控制等。

3、热继电器保护器：热继电器保护器是一种专门用于电机保护的热继电器，其主要作用是监测电机的电流和温度，当电机出现过载或过热时，自动切断电路，保护电机不受损坏。

三、热继电器的应用范围热继电器广泛应用于各种电气设备中，其主要应用范围包括：1、电动机保护：热继电器可以用于电动机的过载保护、过热保护等方面，保护电动机不受损坏。

2、空调制冷系统：热继电器可以用于空调制冷系统中，监测制冷系统的压力和温度，保证制冷系统的正常运行。

3、照明控制系统：热继电器可以用于照明控制系统中，实现灯光的开关控制和亮度调节等功能。

4、电力系统：热继电器可以用于电力系统中，实现电路的开关控制和保护，保证电力系统的正常运行。

四、热继电器的常见故障及维修方法热继电器在长期使用中，可能会出现一些故障，如动作不灵敏、触点接触不良等问题。

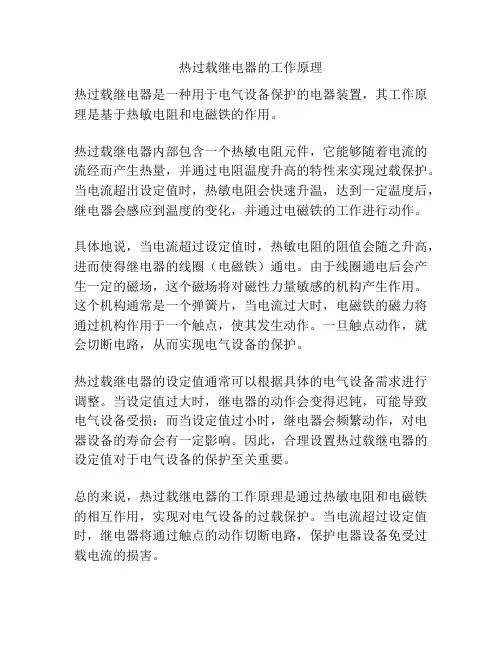

热过载继电器的工作原理
热过载继电器是一种用于电气设备保护的电器装置，其工作原理是基于热敏电阻和电磁铁的作用。

热过载继电器内部包含一个热敏电阻元件，它能够随着电流的流经而产生热量，并通过电阻温度升高的特性来实现过载保护。

当电流超出设定值时，热敏电阻会快速升温，达到一定温度后，继电器会感应到温度的变化，并通过电磁铁的工作进行动作。

具体地说，当电流超过设定值时，热敏电阻的阻值会随之升高，进而使得继电器的线圈（电磁铁）通电。

由于线圈通电后会产生一定的磁场，这个磁场将对磁性力量敏感的机构产生作用。

这个机构通常是一个弹簧片，当电流过大时，电磁铁的磁力将通过机构作用于一个触点，使其发生动作。

一旦触点动作，就会切断电路，从而实现电气设备的保护。

热过载继电器的设定值通常可以根据具体的电气设备需求进行调整。

当设定值过大时，继电器的动作会变得迟钝，可能导致电气设备受损；而当设定值过小时，继电器会频繁动作，对电器设备的寿命会有一定影响。

因此，合理设置热过载继电器的设定值对于电气设备的保护至关重要。

总的来说，热过载继电器的工作原理是通过热敏电阻和电磁铁的相互作用，实现对电气设备的过载保护。

当电流超过设定值时，继电器将通过触点的动作切断电路，保护电器设备免受过载电流的损害。

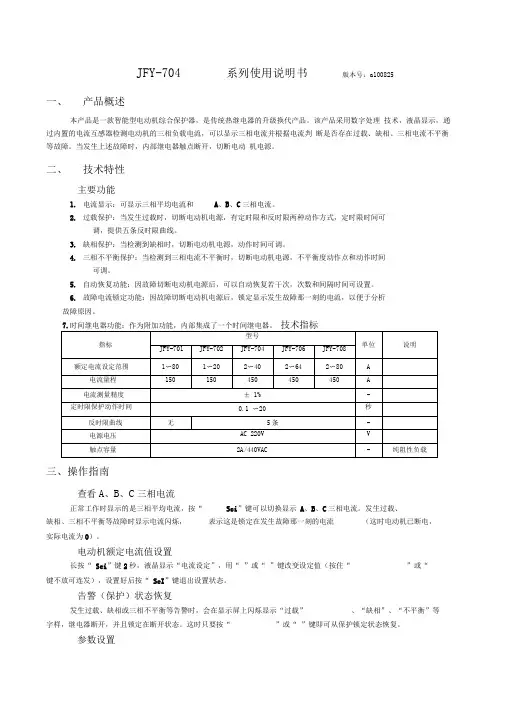

JFY-704 系列使用说明书版本号：a100825一、产品概述本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。

该产品采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。

当发生上述故障时，内部继电器触点断开，切断电动机电源。

二、技术特性主要功能1.电流显示：可显示三相平均电流和A、B、C三相电流。

2.过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。

3.缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。

4.三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。

5.自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。

6.故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。

7.时间继电器功能：作为附加功能，内部集成了一个时间继电器。

技术指标三、操作指南查看A、B、C三相电流正常工作时显示的是三相平均电流，按“Sei”键可以切换显示A、B、C三相电流。

发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。

电动机额定电流值设置长按“ Sei”键2秒，液晶显示“电流设定”，用“ ”或“ ”键改变设定值（按住“”或“键不放可连发），设置好后按“ SeI”键退出设置状态。

告警（保护）状态恢复发生过载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。

这时只要按“”或“ ”键即可从保护锁定状态恢复。

参数设置”或"”键可选择参数代码，按"Sei ”键则显示该参数代码 键即可对参数值进行设置，设置完成后再按“ Sei ”键，回到显示参数代码状态。

电动机常用保护措施引言电动机是现代工业中常见的设备之一，广泛应用于各个行业和领域。

保护电动机的安全和正常运行，对于确保生产的稳定性和设备的寿命至关重要。

本文将介绍电动机常用的保护措施，包括过载保护、短路保护、温度保护和反转保护等。

过载保护过载是指电动机运行过程中承受的电流超过额定电流的能力。

过载保护是为了避免电动机长时间工作于过大的负荷下而导致电机损坏。

以下是几种常用的过载保护措施：1.熔断器：熔断器是一种用于保护电路的安全装置，它能够在电流过大时自动切断电路。

在电动机电路中，可以使用专门设计的熔断器，根据电动机的额定电流进行选择，当电流超过额定电流时，熔断器会自动切断电路，以保护电动机的安全运行。

2.过载继电器：过载继电器是电气控制系统中常见的一种保护装置。

它能够根据电流的大小进行监测和控制，当电流超过预设值时，继电器会自动切断电路。

过载继电器具有快速响应、可靠性高的特点，适用于各种类型的电动机。

3.电子过载保护器：电子过载保护器是一种新型的过载保护装置，它使用电子元件进行电流检测和控制。

电子过载保护器具有精确的电流测量能力和灵活的参数设定功能，可以根据具体的电动机负荷情况进行调整。

短路保护短路是指电路中的两个相或接地相之间发生直接接触，导致电流异常增大。

短路保护是为了避免电动机受到短路电流的冲击而损坏。

以下是几种常用的短路保护措施：1.熔断器：熔断器在过载保护的同时也可以起到短路保护的作用。

当电路发生短路时，熔断器能够快速切断电路，阻止短路电流的流入，从而保护电动机和电路的安全。

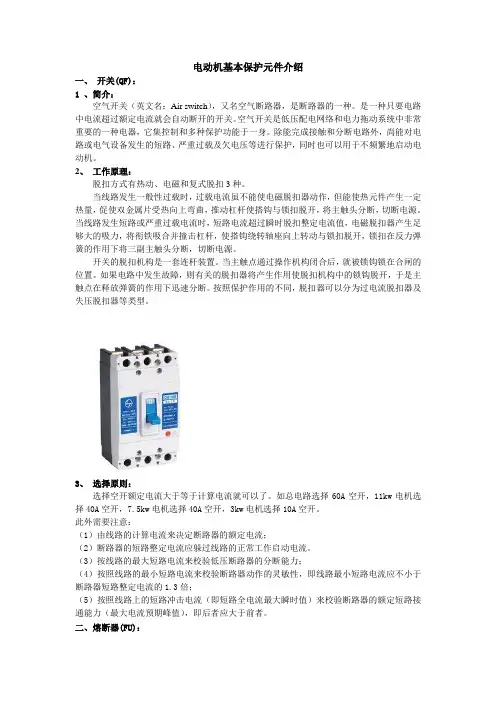

2.空气开关：空气开关是一种常用的短路保护装置，它能够监测电路中的电流和电压，并在短路发生时自动切断电路。

空气开关具有响应速度快、可靠性高的特点，适用于各种规格和类型的电动机。

3.电子短路保护器：电子短路保护器是一种使用电子元件进行电流监测和控制的保护装置。

它可以实时检测电路中的电流情况，当发生短路时，电子短路保护器会迅速切断电路，以保护电动机的安全运行。

热继电器与电动机保护器的区别双金属片热继电器与电动机保护器的区别，据数据统计，每100次电动机发生烧毁事件，热继电器能起作用的不到30次。

究其原因是多方面的，主要原因是热继电器存在无法克服的缺陷。

例如、双金属片容易出现热疲劳、过热数次后难以恢复起初。

因此，许多机电设备在开始设计时就不采用热继电器。

电动机保护器在中国大地上已经有三十多个春秋，还是阻挡不住电动机烧毁的发生。

究其原因主要有以下三方面：1、设计时没有正确的产品功能定位，哪些是必备功能？哪些是辅助的？（不是功能越多越好）2、一时没有理想的电流传感器，以至生产的电动机保护器无法实现如下要求：堵绝误动作的产生；与热继电器有很好的互换性；浇灌固化成一体以适应各种恶劣环境，延长其使用寿命。

3、没能给用户带来切身的利益。

低压电动机毁坏百分之九十七以上是因过电流而引起的，造成过电流原因有过载（堵转）、起动超时、缺相、过压、欠压、三相线路接触不良等等。

其中过载（堵转）、起动超时、过压、欠压等原因引起过电流是三相电流均衡增加；而缺相、接触不良、电压不平衡等引起的过电流是其中一相或二相电流增加。

因此，高精度与正弦波电流取样是电动机保护器的关键。

一台电动机的毁坏除花钱将其修复外：有时需要机修人员花时间将毁坏的电动机从机械装置内拆卸出来，既费时又耽误生产；一旦是工厂关键设备电动机毁坏造成间接损失将更大。

增加了开支，增重了产品的加工成本。

经修复过的电动机，其性能也不如原来，加速了整机的折旧。

在铜材价格如此高涨的今天，保护与维护电动机免于烧毁，显得尤其重要。

一台小则几百多则几千几万元的电动机以一只工作不十分可靠的热继电器来保护是不相称的，光白白消耗电能不算（20型相当于约60W、60型相当于约80W 、150型相当于约100W ），也不能给电机提供最贴身的保护。

在以往能源、资源丰富年代里节能与节约资源不被社会所重视，在政府如此关注的今天情况就大不一样了。

因此，理想电动机保护器诞生是当今社会的必然选择。

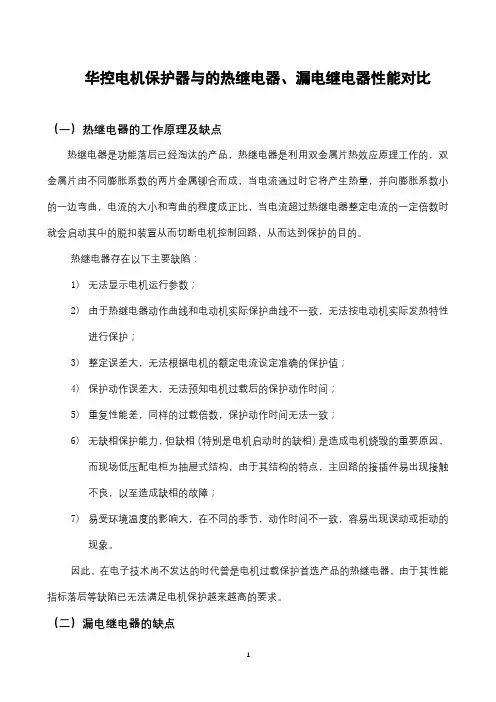

华控电机保护器与的热继电器、漏电继电器性能对比（一）热继电器的工作原理及缺点热继电器是功能落后已经淘汰的产品，热继电器是利用双金属片热效应原理工作的，双金属片由不同膨胀系数的两片金属铆合而成，当电流通过时它将产生热量，并向膨胀系数小的一边弯曲，电流的大小和弯曲的程度成正比，当电流超过热继电器整定电流的一定倍数时就会启动其中的脱扣装置从而切断电机控制回路，从而达到保护的目的。

热继电器存在以下主要缺陷：1)无法显示电机运行参数；2)由于热继电器动作曲线和电动机实际保护曲线不一致，无法按电动机实际发热特性进行保护；3)整定误差大，无法根据电机的额定电流设定准确的保护值；4)保护动作误差大，无法预知电机过载后的保护动作时间；5)重复性能差，同样的过载倍数，保护动作时间无法一致；6)无缺相保护能力，但缺相（特别是电机启动时的缺相）是造成电机烧毁的重要原因，而现场低压配电柜为抽屉式结构，由于其结构的特点，主回路的接插件易出现接触不良，以至造成缺相的故障；7)易受环境温度的影响大，在不同的季节，动作时间不一致，容易出现误动或拒动的现象。

因此，在电子技术尚不发达的时代曾是电机过载保护首选产品的热继电器，由于其性能指标落后等缺陷已无法满足电机保护越来越高的要求。

（二）漏电继电器的缺点漏电继电器的漏电保护设定值分为100mA和300mA两档，而国标要求的漏电保护电流是不大于30mA，无法满足对人体保护的要求。

（三）山西华控伟业产品与的热继电器漏电继电器性能对比华控产品的功能特性主要有：1.全面的监测、计量功能可以测量并显示电机的三相电流、三相电压、三相有功功率、三相总有功功率、三相无功功率、三相总无功功率、功率因素、电机温度、零序电流，计量三相总有功电度、三相总总无功电度以及电机累计运行时间，并有时间显示功能。

2.多种显示方式可供选择产品采用模块化设计方法，有多种外形结构和安装方式可供选择，满足固定式和抽屉式配电柜的一体式或分体式安装的需要，为满足不同客户的使用要求，设计了多种显示面板，包括中文液晶面板、LCD段码面板、数码管面板。

浅析电动机保护用热继电器的合理选择与使用摘要：热继电器对电动机的过载、断相保护具有重要的作用，因此在进行选择热继电器时，应该根据电动机的性能、工作环境以及负载性质等进行选择电动机。

本文首先介绍了热继电器的工作原理和热继电器对电动机的保护，然后阐述了热继电器的选择，最后分析了热继电器使用注意事项。

关键词：电动机；热继电器中图分类号：tm32 文献标识码：a 文章编号：热继电器主要是利用电流的热效应原理制成的一种低压保护电器，热继电器是电动机过载保护元件，其具有结构简单、体积小、使用方便等优点，并且常与接触器相互配合使用于三相交流电动机的断相保护和过载保护。

在实际工作中由于热继电器选用不合理造成电动机烧毁的情况也时常发生，因此选用合理的热继电器对电动机的过载保护和断相运行具有非常好的作用。

一、热继电器的工作原理热继电器主要是由感温元件(双金属片)和一对控制触点组成。

它的工作原理如下：主双金属片和加热元件接入被保护电动机的主回路后，受热弯曲，当电流超过整定值时，双金属片推动导板，通过补偿双金属片，推杆将动触头与静触头1分开，并使动触头与静触头2接通，从而断开接触器线圈回路，使电动机断路。

待热继电器双金属片冷却后，即可接手动复位接钮使触头复位，继电器恢复原状。

调整复位调节螺钉也可达到复位的目的。

若电动机出现过载情况，绕组中电流增大，通过元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。

热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。

这种作用称温度补偿作用。

二、热继电器对电动机的保护电动机定子绕组的不同接法，其过载和断相时的电流决定其使用何种极型的热继电器。

热继电器，电器的保护神热继电器，电器的保护神，它的作用不亚于古代战争的盾牌。

起到阻挡和保护的作用。

热继电器是热过载继电器的简称，它是一种利用电流的热效应来切断电路的一种保护电器，常与接触器配合使用，热继电器具有构造简单、体积小、价格低和保护性能好等优点被大家广泛使用，主要用于电动机的过载保护、断相及电流不平衡运行及其他电气设备发热状态的控制。

在不用变频器控制和保护的情况下它是另一种选择。

1.热继电器的构造：一般有一对常开点和一对常闭点，上口和下口两侧接线点，整定值(电流)调节旋钮，复位按钮等组成。

2.热继电器的选择：热继电器的选择是否得当，直接影响着对电动机开展过载保护的可靠性。

通常选用时应按电动机类型，工作环境，启动情况及负载情况等几方面综合考虑。

(1)原则上热继电器的额定最大电流一般略大于电动机的额定电流，热继电器选完后，在根据电动机的额定电流调整热继电器的调节旋钮跟电动机的电流值相等。

对于过载能力较差的电动机，热继电器的额定电流应适当小一点，并且将整定电流调节到电动机额定电流的60%—80%o当电动机因为带负载启动而启动时间较长或电动机的负载是冲击性负载(如冲床等)时，热继电器的整定电流应大于电动机的额定电流。

(2)热继电器工作环境温度最好与被保护的电气设备的环境温度的差异不应超过15-25度。

3.热继电器的接线：上口接线和下口接线是热继电器与接触器和负载之间的串联。

常闭点一般作为接触器线圈Al或A2线的串接，起到热继电器保护后断开接触器的吸合。

常开点作为辅助触点使用，使用方式根据个人而异。

4.热继电器的常见故障和排除方法：(1)热继电器误动作，可能原因是：电流整定值调节的偏小，或者电动机启动时间过长，或者操作过于频繁。

(2)热继电器不动作，可能原因是：电流整定值调节的偏大，热继电器损坏或者接线松动。

电动机保护器工作原理
电动机保护器是一种用于保护电动机免受过流、过载、过热和短路等电气故障的设备。

其工作原理如下：
1. 过载保护：电动机负载超过额定值时，电流会急剧增加，超过设定的过载保护值，触发保护器动作。

过载保护器通常采用热过载继电器等元件，通过检测电流大小和时间，判断电动机是否超负荷，并及时切断电源，防止电动机过热损坏。

2. 过流保护：当电流超过额定值，但时间较短，不足以触发过载保护时，过流保护器会发挥作用。

过流保护器通常采用电流继电器等元件，当检测到电流超过阈值时，会立即切断电源，以防止电动机受到损坏。

3. 过热保护：电动机长时间运行或环境温度过高会导致电动机过热，过热保护器会监测电动机温度。

一旦检测到温度超过阈值，保护器会发出警报或切断电源，防止电动机由于过热而损坏。

4. 短路保护：当电动机线路出现短路故障时，电流会急剧增加，触发短路保护器。

短路保护器通常采用熔断器或电流保护继电器等元件，通过检测电流异常、短路故障，及时切断电源，保护电动机和线路安全。

总之，电动机保护器通过检测电流、温度和电路状态等参数，及时切断电源，保护电动机免受过流、过载、过热和短路等电气故障的损害。
