常用立式小型供暖采暖燃气热水锅炉型号介绍

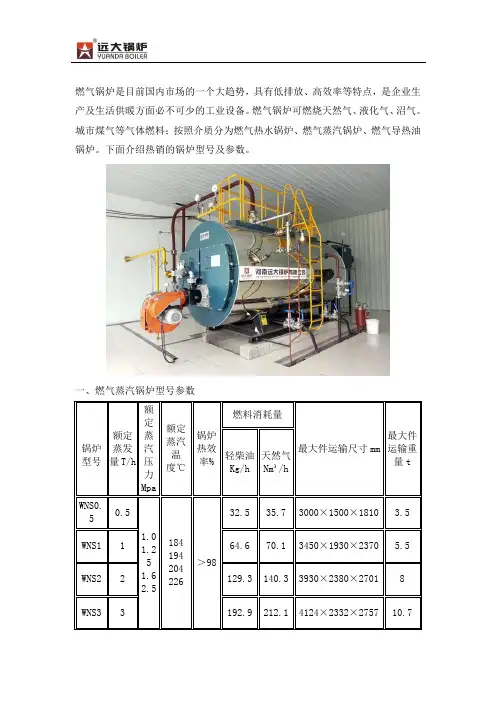

燃气锅炉是目前国内市场的一个大趋势，具有低排放、高效率等特点，是企业生产及生活供暖方面必不可少的工业设备。

燃气锅炉可燃烧天然气、液化气、沼气。

城市煤气等气体燃料；按照介质分为燃气热水锅炉、燃气蒸汽锅炉、燃气导热油锅炉。

下面介绍热销的锅炉型号及参数。

一、燃气蒸汽锅炉型号参数
二、燃气热水锅炉型号参数：
三、燃气导热油锅炉型号参数
YYQW系列燃气导热油锅炉
如果您有采购计划，可以提出您的详细需求，厂家会为您提供合适的锅炉方案和辅机配置，燃气锅炉在选型，需要确定以下几个参数：
1、锅炉的额定蒸发量或热功率、工作压力
2、锅炉的辅机配置及品牌
3、锅炉是否含安装和运输
4、其他服务内容
远大锅炉，1956年建厂，专注工业锅炉60余年，生产技工团队不断扩大，技术不断革新，锅炉产品越来越节能高效，在全国各地都有我们的案例现场！。

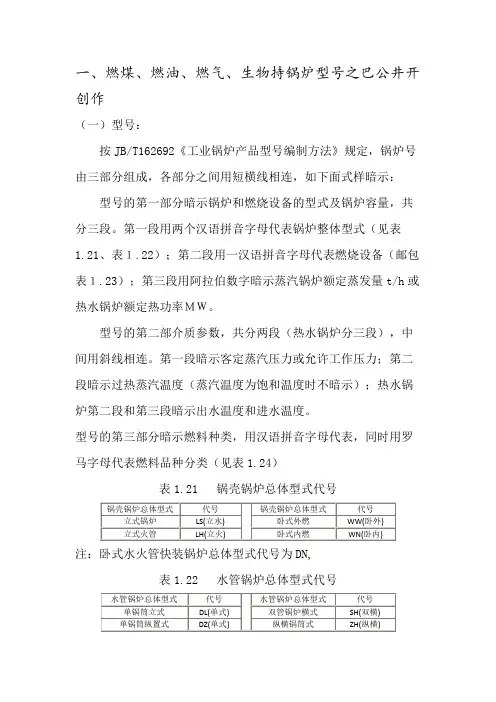

一、燃煤、燃油、燃气、生物持锅炉型号之巴公井开创作（一）型号：按JB/T162692《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样暗示：型号的第一部分暗示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式（见表1.21、表１.22）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.23）；第三段用阿拉伯数字暗示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段暗示客定蒸汽压力或允许工作压力；第二段暗示过热蒸汽温度（蒸汽温度为饱和温度时不暗示）；热水锅炉第二段和第三段暗示出水温度和进水温度。

型号的第三部分暗示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.24）表1.21 锅壳锅炉总体型式代号注：卧式水火管快装锅炉总体型式代号为DN,表1.22 水管锅炉总体型式代号表1.23 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.24 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号暗示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他暗示方法不变。

（二）型号举例（见表1.25）表1.25 型号举例对于国外进口的锅炉，各国型号纷歧样，没有统一规定，可根据其产品样本、图纸资料、产品质量证明书等识别。

锅炉产品系列燃烧设备代号燃料种类代号固定炉排G Ⅰ类烟煤AⅠ固定双层炉排CⅡ类烟煤AⅡ链条炉排L油Y 室燃炉S气Q锅炉类别锅炉本体型式代号锅壳锅炉立式水管LS 立式火管LH 常压立式水管CSL水管锅炉单锅筒立式DZ余热载体类别余热载体量名称代号单位名称单位气体Q(气)千立方米每小时×103m3/h1)液体Y(液)吨每小时t/h固体G(固)吨每小时t/h烟气分类特性代号含尘类C（尘）腐蚀类F（腐）粘结类Z（粘）注: 补燃代号以字母B暗示电站锅炉产品型号编制方法JB/T 16171999 (代替 JB161775)1．范围本尺度规定了锅炉产品型号的编制方法。

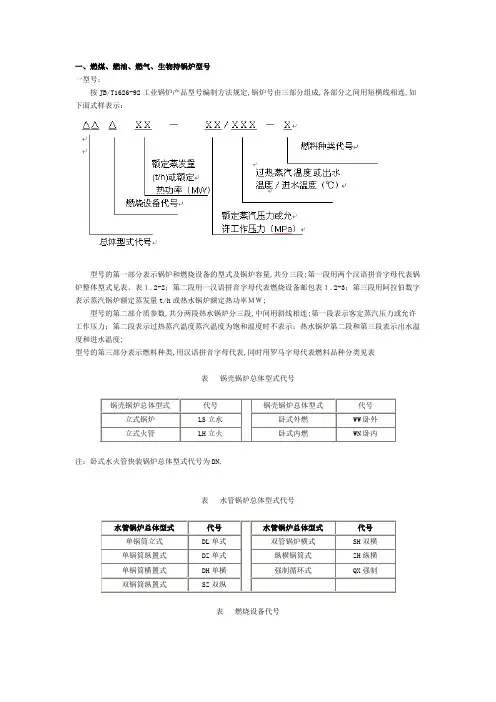

一、燃煤、燃油、燃气、生物持锅炉型号一型号：按JB/T1626-92工业锅炉产品型号编制方法规定,锅炉号由三部分组成,各部分之间用短横线相连,如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量,共分三段;第一段用两个汉语拼音字母代表锅炉整体型式见表、表１.2-2；第二段用一汉语拼音字母代表燃烧设备邮包表１.2-3；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ;型号的第二部介质参数,共分两段热水锅炉分三段,中间用斜线相连;第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度蒸汽温度为饱和温度时不表示；热水锅炉第二段和第三段表示出水温度和进水温度;型号的第三部分表示燃料种类,用汉语拼音字母代表,同时用罗马字母代表燃料品种分类见表表锅壳锅炉总体型式代号锅壳锅炉总体型式代号锅壳锅炉总体型式代号立式锅炉LS立水卧式外燃WW卧外立式火管LH立火卧式内燃WN卧内注：卧式水火管快装锅炉总体型式代号为DN,表水管锅炉总体型式代号水管锅炉总体型式代号水管锅炉总体型式代号单锅筒立式DL单式双管锅炉横式SH双横单锅筒纵置式DZ单式纵横锅筒式ZH纵横单锅筒横置式DH单横强制循环式QX强制双锅筒纵置式SZ双纵表燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉,烯烧设备代号为S;表燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料,故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中,对常压热水锅炉,只须在型式代号之前加上常压代号Ｃ,并取消允许工作压力,其他表示方法不变;二型号举例见表表型号举例对于国外进口的锅炉,各国型号不一样,没有统一规定,可根据其产品样本、图纸资料、产品质量证明书等识别;锅炉产品系列锅炉分类常压锅炉汽水两用锅炉蒸汽锅炉余热锅炉立式燃煤两用锅炉立式燃油锅炉立式燃煤锅炉立式燃油汽锅炉卧式蒸汽锅炉热水锅炉蒸汽锅炉锅炉型号-95/20-AIⅡⅡⅡQ25/Q10/95/25QF8/700Ⅱ95/25QF5/450-Ⅱ-90/20-YCQ12/1100 -90/20-AIIⅡQ8/900-ⅡQ5/700QC10/75-90/20-AIIQC6/500Ⅱ3-1-0备注锅炉命名规则JB/T1626-2002燃烧设备代号燃料种类代号固定炉排G Ⅰ类烟煤AⅠ余热锅炉命名规则JB/T9560-1999余热载体类别余热载体量名称代号单位名称单位气Q千立方米×103m3/电站锅炉产品型号编制方法JB/T 1617-1999 代替JB1617-751．范围本标准规定了锅炉产品型号的编制方法;本标准适用于电站锅炉产品型号的编制;2．技术要求电站锅炉产品型号由三部分组成,各部分之间用短横线相连,形式如下：产品型号第一部分：A——锅炉制造工厂公司代号,由若干字母表示;产品型号第二部分由B和C两部分组成,中间用斜线分开,其中：B——锅炉额定蒸发量或最大连续蒸发量,用阿拉伯数字表示,单位：t/h；C——锅炉额定介质出口压力,用阿拉伯数字表示,单位：MPa;产品型号第三部分由D和E两部分组成,其中：D——锅炉设计燃料代号,用汉语拼音字母表示,按下列规定：燃“煤”炉用“M”表示；燃“油”炉用“Y”表示；燃“气”炉用“Q”表示；燃其它燃料炉用“T”表示；对于原设计已考虑可燃用两种燃料的锅炉,可用两种燃料代号并列,如可燃“煤”和“油”锅炉,用“MY”表示;可燃“油”和“气”锅炉,用“YQ”表示;E——锅炉变型设计顺序号,一般用阿拉伯数字表示,具体数字由各厂公司自行确定;电站锅炉产品型号编制示例：某公司制造的最大连续蒸发量670t/h,介质出口压力为的电站锅炉,设计燃料为煤的锅炉,第三次变型设计,其型号为：××-1025 /。

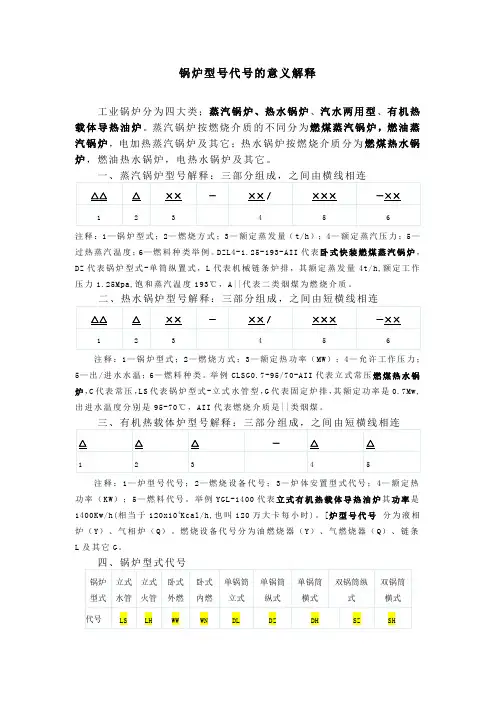

锅炉型号代号的意义解释工业锅炉分为四大类；蒸汽锅炉、热水锅炉、汽水两用型、有机热载体导热油炉。

蒸汽锅炉按燃烧介质的不同分为燃煤蒸汽锅炉，燃油蒸汽锅炉，电加热蒸汽锅炉及其它；热水锅炉按燃烧介质分为燃煤热水锅炉，燃油热水锅炉，电热水锅炉及其它。

注释：1—锅炉型式；2—燃烧方式；3—额定蒸发量（t/h）；4—额定蒸汽压力；5—过热蒸汽温度；6—燃料种类举例。

DZL4-1.25-193-AII代表卧式快装燃煤蒸汽锅炉，DZ代表锅炉型式-单筒纵置式，L代表机械链条炉排，其额定蒸发量4t/h,额定工作压力1.25Mpa,饱和蒸汽温度193℃，A||代表二类烟煤为燃烧介质。

注释：1—锅炉型式；2—燃烧方式；3—额定热功率（MW）；4—允许工作压力；5—出/进水水温；6—燃料种类。

举例CLSG0.7-95/70-AII代表立式常压燃煤热水锅炉，C代表常压，LS代表锅炉型式-立式水管型，G代表固定炉排，其额定功率是0.7Mw,出进水温度分别是95-70℃，AII代表燃烧介质是||类烟煤。

注释：1—炉型号代号；2—燃烧设备代号；3—炉体安置型式代号；4—额定热功率（KW）；5—燃料代号。

举例YGL-1400代表立式有机热载体导热油炉其功率是1400Kw/h(相当于120x104Kcal/h,也叫120万大卡每小时)。

[炉型号代号分为液相炉（Y）、气相炉（Q）。

燃烧设备代号分为油燃烧器（Y）、气燃烧器（Q）、链条L及其它G。

炉燃烧种类代号六、锅比如：LSG0.5-0.4-170-AII含义是立式水管燃煤蒸汽锅炉，炉排固定，每小时蒸发量0.5T，额定蒸汽压力0.4Mpa,额定蒸汽温度170℃，燃烧介质二类烟煤。

一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

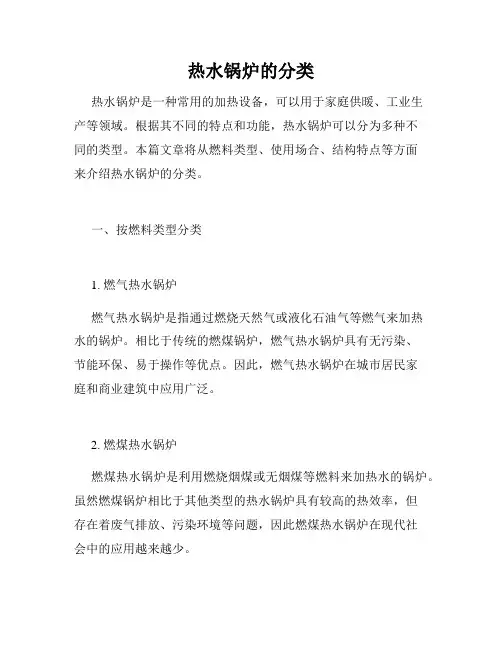

热水锅炉的分类热水锅炉是一种常用的加热设备，可以用于家庭供暖、工业生产等领域。

根据其不同的特点和功能，热水锅炉可以分为多种不同的类型。

本篇文章将从燃料类型、使用场合、结构特点等方面来介绍热水锅炉的分类。

一、按燃料类型分类1. 燃气热水锅炉燃气热水锅炉是指通过燃烧天然气或液化石油气等燃气来加热水的锅炉。

相比于传统的燃煤锅炉，燃气热水锅炉具有无污染、节能环保、易于操作等优点。

因此，燃气热水锅炉在城市居民家庭和商业建筑中应用广泛。

2. 燃煤热水锅炉燃煤热水锅炉是利用燃烧烟煤或无烟煤等燃料来加热水的锅炉。

虽然燃煤锅炉相比于其他类型的热水锅炉具有较高的热效率，但存在着废气排放、污染环境等问题，因此燃煤热水锅炉在现代社会中的应用越来越少。

3. 电加热热水锅炉电加热热水锅炉是通过电能来加热水的一种锅炉。

与燃气热水锅炉和燃煤热水锅炉相比，电加热热水锅炉不存在废气排放、不受燃料价格波动等问题，但由于电能成本较高，因此电加热热水锅炉的应用范围较窄。

4. 太阳能热水锅炉太阳能热水锅炉是一种利用太阳能来加热水的设备。

太阳能热水锅炉由太阳能集热器、水箱等组成。

太阳能集热器通过吸收太阳辐射热来加热水，将加热后的热水储存在水箱中供使用。

太阳能热水锅炉具有节能、环保等优点，但由于太阳能的波动性以及设备成本较高，因此在实际应用中仍存在诸多问题。

二、按使用场合分类1. 家用热水锅炉家用热水锅炉是为满足家庭洗浴、供暖等需求而设计的热水锅炉。

家用热水锅炉通常采用燃气、电加热等方式来加热水，具有使用方便、安全可靠等优点。

家用热水锅炉的类型有墙挂式、立式、小型燃气热水锅炉等多种。

2. 工业热水锅炉工业热水锅炉用于工业生产中的供热、供应水等需求。

工业热水锅炉的体积和功率较大，通常采用燃煤、燃气等方式来加热水。

工业热水锅炉在厂矿企业、化工、纺织、造纸等领域中得到广泛应用。

三、按结构特点分类1. 竖式热水锅炉竖式热水锅炉是一种垂直排列的热水锅炉。

锅炉型号的介绍燃煤、燃油、燃气、生物持锅炉型号豫园锅炉现有:（一）型号：锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式；第二段用一汉语拼音字母代表燃烧设备；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类。

锅壳锅炉总体型式代号立式锅炉：LS(立水)；卧式外燃：WW(卧外)立式火管：LH(立火)；卧式内燃：WN(卧内)注：卧式水火管快装锅炉总体型式代号为DN。

水管锅炉总体型式代号单锅筒立式：DL(单式)；双管锅炉横式：SH(双横)单锅筒纵置式：DZ(单式)；纵横锅筒式：ZH(纵横)单锅筒横置式：DH(单横)；强制循环式：QX(强制)双锅筒纵置式：SZ(双纵)燃烧设备代号：固定炉排：G(固)；抛煤机：P(抛)；固定双层炉排：C(层)上述表格中的机组容量是指发电机组的装机容量，电力行业常用MW作为单位，锅炉容量是指锅炉满负荷时每小时产生的蒸汽，烟气量是指锅炉满负荷时的烟气量，单位标方指将烟气流量折合到标准状况下的流量，一般是指干烟气的体积，其中的水蒸气不算。

烟气温度一般是指省煤器或者空气预热器出口的烟气温度，对于脱硫装置来说，由于电厂所用静电除尘器一般可以认为是绝热的，这个温度也可以用作脱硫装置的入口温度。

需要说明的是，上述机组一般是指纯发电的凝汽式机组，对于同时发电供热的抽凝机组和背压式机组来说，由于一部分蒸汽被用于供热，机组容量相同的情况下，热电机组的烟气量就要稍大，但一般会小于更大等级机组的烟气量，也就是说2.5万千瓦的热电联供机组的烟气量会介于2.5万千瓦机组和5万千瓦机组之间。

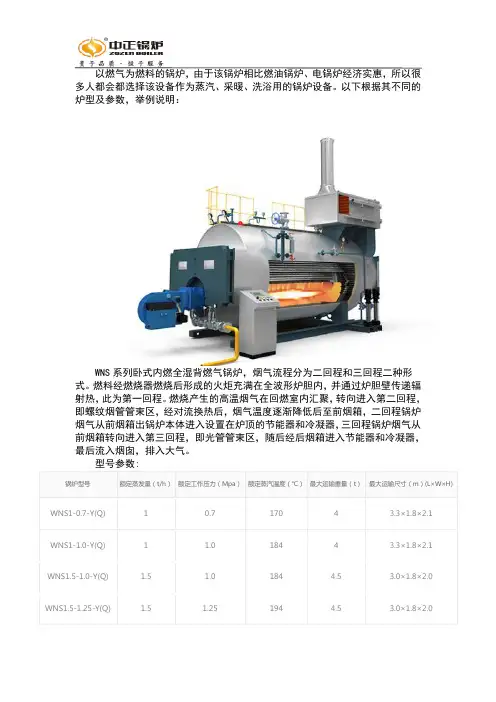

以燃气为燃料的锅炉，由于该锅炉相比燃油锅炉、电锅炉经济实惠，所以很多人都会都选择该设备作为蒸汽、采暖、洗浴用的锅炉设备。

以下根据其不同的炉型及参数，举例说明：WNS系列卧式内燃全湿背燃气锅炉，烟气流程分为二回程和三回程二种形式。

燃料经燃烧器燃烧后形成的火炬充满在全波形炉胆内，并通过炉胆壁传递辐射热，此为第一回程。

燃烧产生的高温烟气在回燃室内汇聚，转向进入第二回程，即螺纹烟管管束区，经对流换热后，烟气温度逐渐降低后至前烟箱，二回程锅炉烟气从前烟箱出锅炉本体进入设置在炉顶的节能器和冷凝器，三回程锅炉烟气从前烟箱转向进入第三回程，即光管管束区，随后经后烟箱进入节能器和冷凝器，最后流入烟囱，排入大气。

SZS系列燃气蒸汽锅炉为D型布置结构，右侧为炉膛，左侧为对流管束;通过下锅筒中间和两端的活动支座固定在本体底盘上，并保证锅炉整体向两端膨胀。

炉膛四周为膜式水冷壁，炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开，对流管束区后部为拉稀的错列结构，前部为顺列结构，炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区，然后从锅炉左侧前部转向进入螺旋翅片管节能器和冷凝器，最后进入烟道排入大气。

型号参数：锅炉型号额定蒸发量（t/h）额定工作压力（MPa）额定蒸汽温度（℃）热效率（%）SZS20-1.25-Q.Y 20 1.25 194 >98 SZS20-1.6-Q.Y 20 1.6 204 >98 SZS20-2.5-Q.Y 20 2.5 225 >98 SZS25-1.25-Q.Y 25 1.25 194 >98 SZS25-1.6-Q.Y 25 1.6 204 >98 SZS25-2.5-Q.Y 25 2.5 225 >98 SZS30-1.25-Q.Y 30 1.25 194 >98 SZS30-1.6-Q.Y 30 1.6 204 >98 SZS30-2.5-Q.Y 30 2.5 225 >98 SZS35-1.25-Q.Y 35 1.25 194 >98 SZS35-1.6-Q.Y 35 1.6 204 >98 SZS35-2.5-Q.Y 35 2.5 225 >98 SZS40-1.25-Q.Y 40 1.25 194 >98 SZS40-1.6-Q.Y 40 1.6 204 >98SZS系列燃气蒸汽锅炉为D型布置结构，右侧为炉膛，左侧为对流管束;通过下锅筒中间和两端的活动支座固定在本体底盘上，并保证锅炉整体向两端膨胀。

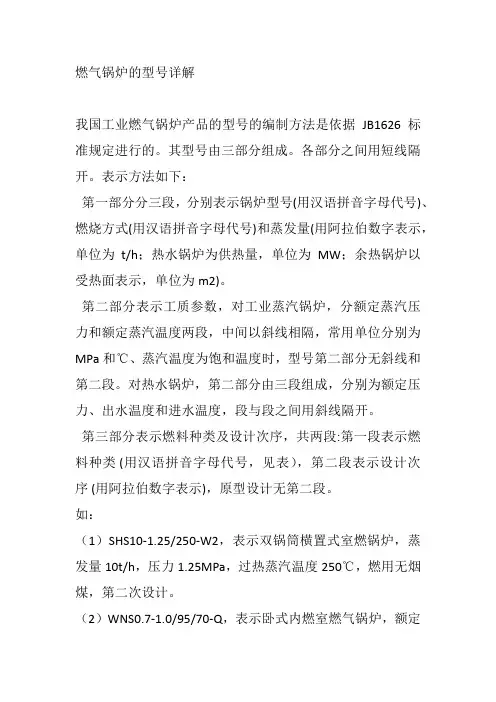

燃气锅炉的型号详解
我国工业燃气锅炉产品的型号的编制方法是依据JB1626标准规定进行的。

其型号由三部分组成。

各部分之间用短线隔开。

表示方法如下：
第一部分分三段，分别表示锅炉型号(用汉语拼音字母代号)、燃烧方式(用汉语拼音字母代号)和蒸发量(用阿拉伯数字表示，单位为t/h；热水锅炉为供热量，单位为MW；余热锅炉以受热面表示，单位为m2)。

第二部分表示工质参数，对工业蒸汽锅炉，分额定蒸汽压力和额定蒸汽温度两段，中间以斜线相隔，常用单位分别为MPa和℃、蒸汽温度为饱和温度时，型号第二部分无斜线和第二段。

对热水锅炉，第二部分由三段组成，分别为额定压力、出水温度和进水温度，段与段之间用斜线隔开。

第三部分表示燃料种类及设计次序，共两段:第一段表示燃料种类(用汉语拼音字母代号，见表），第二段表示设计次序(用阿拉伯数字表示)，原型设计无第二段。

如：
（1）SHS10-1.25/250-W2，表示双锅筒横置式室燃锅炉，蒸发量10t/h，压力1.25MPa，过热蒸汽温度250℃，燃用无烟煤，第二次设计。

（2）WNS0.7-1.0/95/70-Q，表示卧式内燃室燃气锅炉，额定
热功率0.7MW，额定出水压力1.0MPa，额定出水温度95℃，回水温度70℃，燃用气体燃料，原型设计。

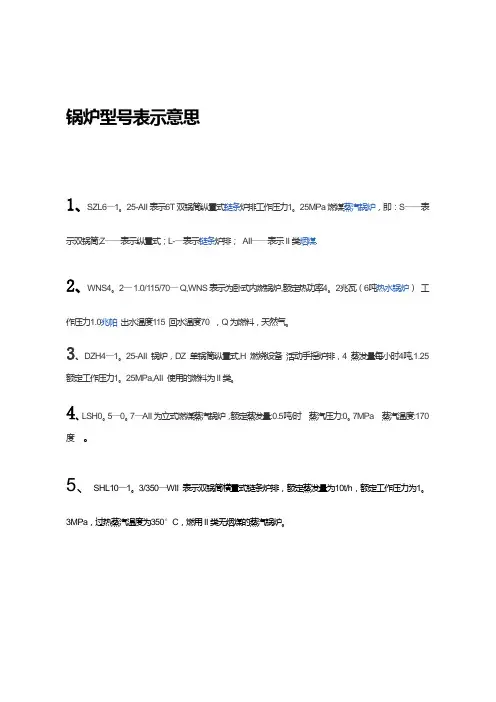

锅炉型号表示意思
1、SZL6—1。

25-AII表示6T双锅筒纵置式链条炉排工作压力1。

25MPa燃煤蒸汽锅炉，即：S——表示双锅筒;Z——表示纵置式；L-—表示链条炉排；AII——表示II类烟煤.
2、WNS4。

2— 1.0/115/70— Q,WNS表示为卧式内燃锅炉,额定热功率4。

2兆瓦（6吨热水锅炉）工作压力1.0兆帕出水温度115 回水温度70 ，Q为燃料，天然气。

3、DZH4—1。

25-AII锅炉，DZ 单锅筒纵置式,H 燃烧设备活动手摇炉排，4 蒸发量每小时4吨,1.25 额定工作压力1。

25MPa,AII 使用的燃料为II类。

4、LSH0。

5—0。

7—AII为立式燃煤蒸汽锅炉，额定蒸发量:0.5吨/时蒸汽压力:0。

7MPa 蒸汽温度:170度。

5、SHL10—1。

3/350—WII 表示双锅筒横置式链条炉排，额定蒸发量为10t/h，额定工作压力为1。

3MPa，过热蒸汽温度为350°C，燃用II类无烟煤的蒸汽锅炉。

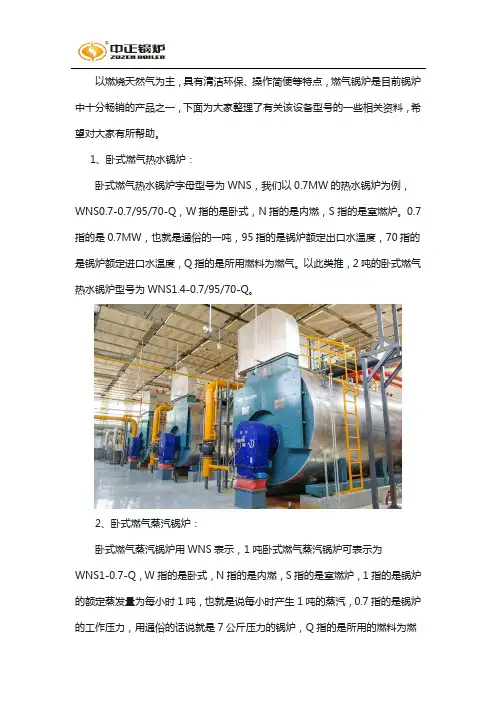

以燃烧天然气为主，具有清洁环保、操作简便等特点，燃气锅炉是目前锅炉中十分畅销的产品之一，下面为大家整理了有关该设备型号的一些相关资料，希望对大家有所帮助。

1、卧式燃气热水锅炉：卧式燃气热水锅炉字母型号为WNS，我们以0.7MW的热水锅炉为例，WNS0.7-0.7/95/70-Q，W指的是卧式，N指的是内燃，S指的是室燃炉。

0.7指的是0.7MW，也就是通俗的一吨，95指的是锅炉额定出口水温度，70指的是锅炉额定进口水温度，Q指的是所用燃料为燃气。

以此类推，2吨的卧式燃气热水锅炉型号为WNS1.4-0.7/95/70-Q。

2、卧式燃气蒸汽锅炉：卧式燃气蒸汽锅炉用WNS表示，1吨卧式燃气蒸汽锅炉可表示为WNS1-0.7-Q，W指的是卧式，N指的是内燃，S指的是室燃炉，1指的是锅炉的额定蒸发量为每小时1吨，也就是说每小时产生1吨的蒸汽，0.7指的是锅炉的工作压力，用通俗的话说就是7公斤压力的锅炉，Q指的是所用的燃料为燃气，以此类推2吨的卧式燃气蒸汽锅炉型号为WNS2-0.7-Q，在这里需要说明的锅炉工作压力有7公斤、10公斤、13公斤等。

3、双锅筒纵置式燃气热水锅炉：双锅筒纵置式燃气热水锅炉字母型号为SZS，我们以14MW的热锅锅炉为例，SZS14-1.25/115/70-Q，S指的是双锅筒，Z指的是纵置式，S指的是室燃炉，14指的是14MW，也就是通俗的20吨，115指的是锅炉额定出口水温度，70指的是锅炉额定进口水温度，Q指的是所用燃料为燃气。

4、双锅筒纵置式燃气蒸汽锅炉：双锅筒纵置式燃气蒸汽锅炉用SZS表示，20吨双锅筒纵置式燃气蒸汽锅炉可表示为SZS20-1.25-Q，S指的是双锅筒，Z指的是纵置式，S指的是室燃炉，20指的是锅炉的额定蒸发量为每小时20吨，1.25指的是锅炉额定工作压力，Q指的是锅炉所使用的燃料为燃气。

通过上述所说，想必大家对燃气锅炉产品的型号有了一个具体的认知，只有了解了锅炉的具体型号才能清楚锅炉的具体参数，这样才能选购到适合自己的锅炉产品。

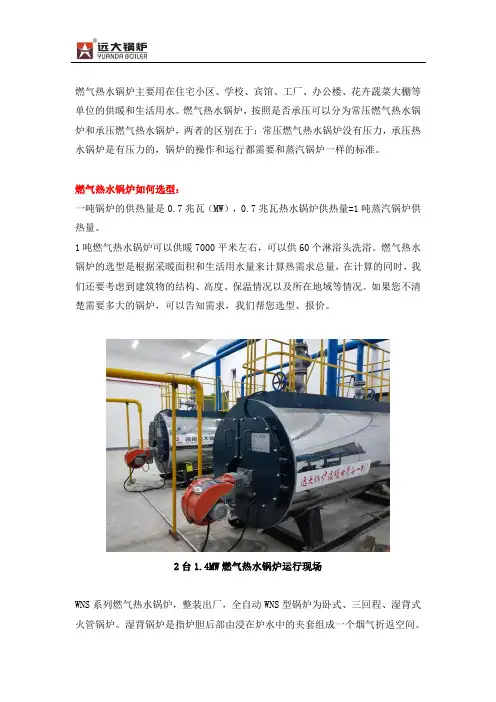

燃气热水锅炉主要用在住宅小区、学校、宾馆、工厂、办公楼、花卉蔬菜大棚等单位的供暖和生活用水。

燃气热水锅炉，按照是否承压可以分为常压燃气热水锅炉和承压燃气热水锅炉，两者的区别在于：常压燃气热水锅炉没有压力，承压热水锅炉是有压力的，锅炉的操作和运行都需要和蒸汽锅炉一样的标准。

燃气热水锅炉如何选型：一吨锅炉的供热量是0.7兆瓦（MW），0.7兆瓦热水锅炉供热量=1吨蒸汽锅炉供热量。

1吨燃气热水锅炉可以供暖7000平米左右，可以供60个淋浴头洗浴。

燃气热水锅炉的选型是根据采暖面积和生活用水量来计算热需求总量，在计算的同时，我们还要考虑到建筑物的结构、高度、保温情况以及所在地域等情况。

如果您不清楚需要多大的锅炉，可以告知需求，我们帮您选型、报价。

2台1.4MW燃气热水锅炉运行现场WNS系列燃气热水锅炉，整装出厂，全自动WNS型锅炉为卧式、三回程、湿背式火管锅炉。

湿背锅炉是指炉胆后部由浸在炉水中的夹套组成一个烟气折返空间。

湿背锅炉后部的散热损失小，锅炉本体主要由炉胆、烟箱、锅壳组成。

炉胆一般为波纹形，烟管为螺纹形。

目的是增加受热面，有效吸收炉体的热胀冷缩，提高锅炉热效率。

以1吨燃气热水锅炉为例介绍燃气热水锅炉的技术参数：型号：WNS0.7-95/70-Y(Q)额定蒸发量MW：0.7额定出口水温℃：95适用燃料：轻油、重油、天然气、液化气、煤气等轻油耗量kg/h ：60重油耗量kg/h：64天然气耗量Nm3/h：74城市煤气Nm3/h ：162锅炉运输尺寸mm：3500×1600×2100远大锅炉坚持“品质为本，诚信天下”的经营理念，不断的创新，WNS系列燃气热水锅炉使用年限在15-20年，运行稳定，性价比高，并且凭借其节能高效的特点赢得了良好的口碑，在全国各地都有项目案例现场！WNS系列燃气热水锅炉河北运行现场。

燃煤锅炉型号和参数及代表符号锅炉型号和参数符号意义工业锅炉产品共分三大类：蒸汽锅炉、热水锅炉、有机热载体炉△△△××－××／×××－××1234561——锅炉形式2——燃烧方式3——额定蒸发量（t/h）4——额定蒸汽压力5——过热蒸汽温度（饱和蒸汽不标）6——燃料种类2、热水锅炉产品型号由三部分组成，各部分之间用短横线相连，即：△△△××－××／×××－××1234561——锅炉形式2——燃烧方式3——额定热功率（MW）4——允许工作压力（热水）Mpa5——出水温度/进水温度℃6——燃料种类锅炉形式代号锅壳锅炉水管锅炉锅炉型式代号锅炉型式代号立式水管LS 单锅筒立式DL卧式外燃WW 单锅筒纵置式DZ立式火管LH 单锅筒横置式DH卧式内燃WN 双锅筒纵置式SZ双锅筒横置式SH强制循环式QX燃烧方式代号燃烧方式代号燃烧方式代号固定炉排G 振动炉排Z 固定双层炉排 C 下饲炉排 A 活动手摇炉排H 沸腾炉排 F 链条炉排L 半沸腾炉排 B 往复炉排W 室燃炉S 抛煤机P 旋风炉X 倒转炉排加抛煤机 D燃料种类代号燃料种类代号燃料种类代号Ⅰ类劣质煤LⅠ木柴M Ⅱ类劣质煤LⅡ稻糠 DⅠ类无烟煤WⅠ甘蔗渣GⅡ类无烟煤WⅡ柴油YC Ⅲ类无烟煤WⅢ重油YY Ⅰ类烟煤AⅠ天然气QT Ⅱ类烟煤AⅡ焦炉煤气QJⅢ类烟煤AⅢ液化石油气QY褐煤H 油母页岩YM贫煤P 其他燃料T型煤X3、有机热载体炉分液相炉和气相炉两类，有机热载体炉产品型号由二部分组成，二部分之间用短横线相连，即：△△△－△△123451——炉类型代号2——燃烧设备代号3——炉体安置型式代号4——额定热功率：KW 5——燃料代号炉类型代号按表1的规定表1 炉类型代号有机热载体炉类型代号液相炉Y气相炉Q燃烧设备代号按表2的规定表2 燃烧设备代号燃烧设备代号链条炉排L抛煤机炉排P其他炉排G油燃烧器Y气燃烧器Q炉体安置型式代号按表3的规定表3 炉体型式代号在机热戴本炉体安置型式代号立式L卧式W其他Q表4 燃料代号燃料类别类别代号品种品种代号煤类W 无烟煤W 烟煤 A 其他煤H油类Y柴油 C重油、渣油Z气类Q天然气T 焦炉煤气J 液化石油气Y。

燃气{锅炉}的规格型号
燃气锅炉的规格型号可以根据不同的要求和应用来选择。

以下是一些常见的燃气锅炉规格型号的示例：
1. 小型家用燃气锅炉：适用于家庭供暖和热水使用，常见规格型号有10kW、20kW、30kW等。

2. 商用燃气锅炉：适用于商业建筑、办公楼、学校、酒店等场所的供暖和热水使用，常见规格型号有50kW、100kW、200kW等。

3. 工业燃气锅炉：适用于工厂、生产车间、大型建筑物等需要大量热能供应的场所，常见规格型号有500kW、1000kW、2000kW等。

4. 发电厂燃气锅炉：适用于发电厂的燃气锅炉系统，常见规格型号有10MW、50MW、100MW等，根据发电厂的需求和容量选择适当的规格。

需要根据具体的使用场所和需求来选择合适的燃气锅炉规格型号。

在选择时，需要考虑到供暖或热水的需求量、使用面积、效率要求以及燃气供应条件等因素，以确保燃气锅炉的性能和运行效果符合要求。

此外，还要遵循相关的安全标准和规定，确保燃气锅炉的安全可靠运行。

最佳的规格型号选择应由专业工程师或相关专业人员根据具体情况进行评估和决策。

在冬季供暖和生活热水中，热水锅炉可以说不可缺少的一种产品，热水锅炉是采暖热水两用的一种锅炉，是暖通系统中重要的组成部分。

我们使用热水锅炉才能对采暖管里的循环水进行加热。

那么这种热水锅炉都有哪些型号呢？按结构可分为立式热水锅炉和卧式热水锅炉；按用途可分为采暖热水锅炉和洗浴热水锅炉；按构造可分为常压燃气热水锅炉和承压燃气热水锅炉；按燃料可分为燃油气热水锅炉、生物质热水锅炉、燃煤热水锅炉、电热水锅炉等。

结合目前国内的环保要求，燃气锅炉是目前大力推广的一种环保型锅炉，下面以燃气热水锅炉为例，介绍热水锅炉的型号：1.CWNS燃气热水锅炉卧式燃气热水锅炉的结构，通常采用为锅壳式三回程、全湿背结构。

所有的受压元件与锅筒中心对称，锅炉采用全湿背式结构，以极大的内筒和偏心火箱的结构，其有利于扩容足够的辐射受热面。

对流受热面有第二回程和三回程的管束构成。

回燃室前管板采用与炉胆连接，回燃室后管板采用椭球形封头和管板。

第二回程和第三回程转弯烟室构成了前烟箱，此出烟烟温已低于500℃。

因此，前烟箱的结构采用轻形结构的耐火保温材料。

后烟箱烟气出口布置在沿筒体纵轴的方向，不仅可以缩短炉体长度；又可以避免烟囱放在垂直于筒体纵轴线的方向上，在锅炉启动停止时冷凝水腐蚀锅炉本体。

这种锅炉的设计主要考虑了锅炉检修和稳定的原则。

锅炉回水进口内设置的混水装置，回水先冲刷烟管管束，再接触炉胆，提高了回水接触炉胆的水温。

避免了局部产生过冷沸腾的现象。

2.Z-WNS燃气真空热水锅炉真空锅炉是在封闭的炉体内部形成一个负压的真空环境，在机体内填充热媒水，通过燃烧或其它方式加热热媒水，再由热媒水蒸发、冷凝至换热器上，再由换热器来加热需要加热的水。

真空热水锅炉供应不同温度、不同用途的热水，如中央空调用水、卫生热水、工艺热水等。

真空锅炉的下半部结构与普通锅炉一样，由燃烧室与传热管组成；其下半部装有热媒介（炉水），上部为真空汽室，其中插入了U型管（或直管型）热交换器。

燃气锅炉型号燃气锅炉根据结构不同，主要分为卧式结构和立式结构两种。

一般立式结构主要是LHS,称为立式火管锅炉；卧式的结构是WNS系列，称做卧式内燃室燃炉。

锅炉型号种类锅炉型号一、燃煤、燃油、燃气、生物持锅炉型号按《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式（见表 1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类。

下图是燃气锅炉各系列型号的总称举几个简单的例子：1、半吨立式火管燃气热水锅炉：CLHS0.35-85/60-Q额定热功率0.35MW,出水温度85°C，回水温度60°C2、10吨燃气蒸汽锅炉：WNS10-1.25-Q额定蒸发量10t/h设计压力1.25,MPA3、10吨燃气常压热水锅炉：CWNS7-85/60-Q额定热功率7MW,出水温度85°C，回水温度60°C10吨燃气带压热水锅炉：WNS7-1.0/115/70-Q额定热功率7MW，设计压力1.0MPA,出水温度115°C，回水温度70°C远大锅炉主营各种环保燃气锅炉，燃气蒸汽锅炉，燃气热水锅炉，低氮燃气锅炉，燃气冷凝锅炉等，欢迎沟通联系。

常用中小型锅炉常用中小型锅炉一．立式锅壳锅炉立式锅壳锅炉主要有立式横水管锅炉和立式多横水管锅炉、立式直水管锅炉、立式弯水管锅炉和立式火管锅炉等，目前应用较多的是后三种。

由于立式锅炉的热效率低和机械化燃烧问题难以解决，并且炉膛水冷程度大，不宜燃用劣质煤，目前产量逐渐减少，只是局限在低压小容量及环保控制不严及供电不正常的地少量应用。

如我厂的LHG系列产品。

二．卧式锅壳锅炉卧式锅壳式锅炉是工业锅炉中数量最多的一种。

目前已由原来最大生产4t/h（少量的也有6t/h）发展到可以生产40t/h锅壳式锅炉。

1．卧式内燃锅壳式锅炉卧式内燃锅壳式锅炉以其高度和尺寸较小，适合组装化的需求，采用微正压燃烧时，密封问题容易解决，而炉膛的形状有利于燃油燃气，故在燃油（气）锅炉应用较多，燃煤锅炉应用较少。

如我厂WNS系列卧式内燃室燃锅壳式燃油（气）锅炉。

2．卧式外燃锅壳式锅炉这是我国工业锅炉中使用的最多、最普遍的一种炉型，按现行的工业锅炉型号编制方法，应用代号WW，但目前国内锅炉行业均用水管锅炉的形式代号DZ来表示。

如我厂的DZL系列产品。

卧式外燃水火管锅炉与卧式内燃水火管锅炉的主要区别，在于卧式外燃水火管锅炉将燃烧装置从锅壳中移出来，加大了炉排面积和炉膛体积，并在锅壳两侧加装了水冷壁管，组成燃烧室，为煤的燃烧创造了良好条件，因此燃料适应性较广，热效率较高。

三．水管锅炉水管锅炉在锅筒外部设水管受热面，高温烟气在管外流动放热，水在管内吸热。

由于管内横断面比管外小，因此汽水流速大大增加，受热面上产生的蒸汽立即被冲走，这就提高了锅水吸热率。

与锅壳式锅炉相比水管锅炉锅筒直径小，工作压力高，锅水容量小，一旦发生事故，灾害较轻，锅炉水循环好，蒸发效率高，适应负荷变化的性能较好，热效率较高。

因此，压力较高，蒸发量较大的锅炉都为水管锅炉。

常见的水管锅炉有双锅筒横直式水管、双锅筒纵置式水管锅炉和单锅筒纵置式水管锅炉，如我厂SZL系列产品。

四.热水锅炉热水锅炉是指水在锅炉本体内不发生相变，即不发生蒸汽，回水被送入锅炉后通过受热面吸收了烟气的热量，未达到饱和温度便被输入热网中的一种热力设备。

常用立式小型供暖/采暖燃气热水锅炉型号介绍----采暖/供暖面积：500m2-7000m2学校、医院、科研院所、企业办公区、事业单位办公区、企业厂房、幼儿园等企业事业单位，当供暖面积小于7000平方，不想用太大的锅炉供暖怎么办？有没有小型的供暖热水锅炉，安装、使用相对比较方便的哪种?河南铭星热能设备有限公司采暖，供暖洗浴专用，单用或两用热水锅炉，采用立式结构，占地面积小，全自动控制运行，使用方便。

该种型号锅炉完全不同于我厂设计功率大于0.7mw的卧式燃气热水锅炉。

结构更为紧凑，安装使用方便，是常用中小型供暖利器，供暖效果好，设备运行稳定，彩板包装，美观大方。

采暖热水锅炉优势分析：1、立式结构设置，锅筒垂直结构，体积小，结构紧凑，占地面积小。

在有效保证锅炉水容积的前提下，增大受热面积，提高热效率，提高热功率，保证供暖效果。

2、控制系统集成安装在锅炉本体上，美观大方，操作使用更为方便。

3、彩板设计包装，美观大方，耐腐蚀。

4、锅炉内部经过防锈处理，耐腐蚀能力强，环保型材料，无污染。

5、全自动控制，自动控制进水回水温度，供暖温度可调，供暖效果好。

6、配备原装进口燃烧器，燃烧效果好，热效率高，运行稳定。

采暖热水锅炉性能特点：1、自动启停功能。

设定锅炉启停时间，使设备在设定时间短内运行。

2、自动温控功能，设定锅炉进水回水温度，温度达到设定数值，设备停止运行。

3、过热保护。

当锅炉温度超过105度时，系统启动保护功能，自动切断燃烧器工作状态，正常后自动复位。

4、实时水位检测功能。

使锅炉各个工作状态都能保证正常水位。

【小型立式采暖热水锅炉】河南铭星热能设备有限公司小型采暖功能燃气热水锅炉多参数采集控制，保证设备运行的稳定性，保证使用单位可以自主调控的方便性，及时掌握系统运行状态，合理使用，降低运行费用。

很多使用单位不知道如何根据供暖面积选用多大的供暖热水锅炉型号？下面主要介绍几种常用小型燃气热水锅炉供暖面积。

(锅炉参数具体详询)一、型号：CLHS0.058 热功率：5万大卡采暖面积：额定供暖面积500平方，可以供暖采暖面积200-500平方采暖使用。

锅炉型号和参数符号意义
工业锅炉产品共分三大类：蒸汽锅炉、热水锅炉、有机热载体炉1、蒸汽锅炉产品型号由三部分组成,各部分之间用短横线相连,即:
2、热水锅炉产品型号由三部分组成,各部分之间用短横线相连,即：
锅炉形式代号
燃烧方式代号
燃料种类代号
3、有机热载体炉分液相炉和气相炉两类,有机热载体炉产品型号由二部分组成,二部分之间用短横线相连,即：
炉类型代号按表1的规定表1 炉类型代号
燃烧设备代号按表2的规定表2 燃烧设备代号
炉体安置型式代号按表3的规定表3 炉体型式代号
表4 燃料代号。
