（培训体系）AGC应用软件使用指南培训

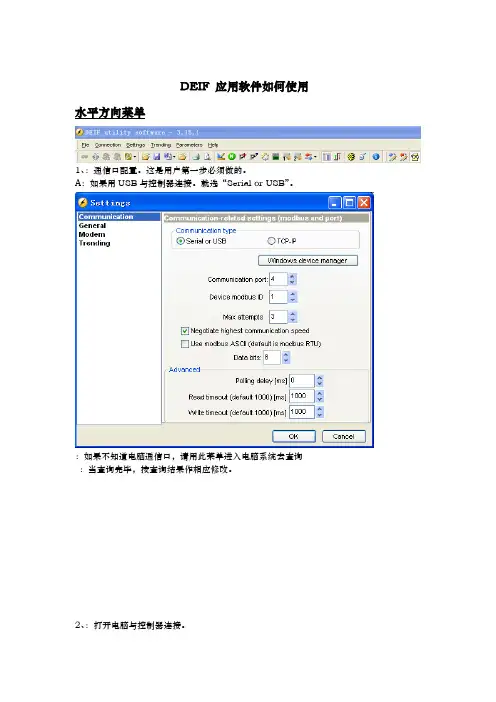

DEIF应用软件如何使用
水平方向菜单
1、：通信口配置。
这是用户第壹步必须做的。
A：如果用USB和控制器连接。
就选“SerialorUSB”。
：如果不知道电脑通信口，请用此菜单进入电脑系统去查询
：当查询完毕，按查询结果作相应修改。
2、：打开电脑和控制器连接。
3、：断开电脑和控制器连接
4、：密码菜单
：用户密码，2000
：服务工程师密码，2001
：主管密码，2002
5、：打开壹个已保存的“*.usw”文件
6、：保存壹个后缀名为usw的程序文件
7、：保存程序文件为“Textfile”或“Excelfile”或“PDFfile”，以便用其它方式打开浏览
8、：打印壹个已打开的“*.usw”文件
9、：显示参数浏览，电流、电压、频率、功率等。
10、：全部参数上载及下载
A：如何从控制器上载，且保存参数.
1）点击：
2）点击“ALL”
3）点击“RUN”
4）输入文件名，例如：Vpower-FK
5）点击保存
待所有的均为100%后，点击“close”。
请不要点击“RUN”，否则再次读取。
B：如何将保存的后缀名“*.usw”文件下载到控制器
1）、点击
找到保存的文件，例如：Vpower-FK，点击“Vpower-FK”后，再点击“打开”2）、将出现如下画面
3）、如果先前已打开了壹个文件，回答“Yes”，将关闭以前文件，打开新文件。
4）、文件打开后，找到全部参数上载及下载菜单
5）点击
6）点击“ALL”
7）再点击“Run”
待全部均为100%后，点击“Cancel”。
下载完毕。
11、输入/输出点配置
A：输入点功能配置
B：输出点功能配置
12、控制命令。
起、停、合、分控制。
13、将电脑时钟写入控制器，用于控制器对时。
14、DEIF应用软件版本信息
垂直方向菜单
画面监控
单机/多机监控
实时报警
趋势图
系统参数设定
输入/输出点监控
控制器可选项浏览
事件记录、报警记录等
多种语言编辑
逻辑编程
应用配置
监控画面
能够见到机组运行模式、开关状态、调速、调压画面、电压、频率等。
从此画面能够见到机组调速GOVreg、调压AVRreg得方向。
应用配置监控
能够见到机组运行状态、机组有功功率、无功功率、同步过程等。
实时报警菜单
报警文本、报警发生的时间、Active是告诉你报警是否激活、Ack是告诉你告警是否确认。
参数实时监控曲线图
下面是监测机组电池电压的举例
于查见此图前，你需要编辑你要监测的对象。
请点击图标，出现如下画面
于画面左侧栏中选择你想监控的参数，选中后点击单个发送菜单，将选中需要监控的参数移送到右侧栏，于点击，就能够了。
能够监测多个参数，用不同的颜色区分。
移送壹个选中的需监控的参数
移送所有需监控的参数
撤销壹个已选择的监控参数
撤销所有已选择的监控参数
保护、同步、调节、输入、输出、模拟量、功率管理等参数配置。
全部参数显示
保护分项菜单
同步参数分项菜单
PID调节参数分项菜单
开关量分项菜单
模拟量分项菜单
输出分项菜单
机组分项菜单
市电分项菜单
通信分项菜单
功率管理分项菜单
面板快速设定分项菜单
定时起/停机分项菜单
多功能通道输入配置及密码分项菜单
VDO102分项菜单
VDO105分项菜单
VD108分项菜单
扩展单元分项菜单
输入/输出点的监视
你能够见到输入点的状态，输出点的状态。
这对试车调试是有帮助的。
通过此监测信号是否激活，动作是否执行。
控制器配置浏览
于这里你可查见控制器配置和功能。
DEIF通过可选项来激活你需要的功能，如果用户不需要此功能，你订货时可不选，这样你也没必要为此付费。
如果用户想增加功能，付费后，可开通此功能。
如何增加壹个可选项：
添加可选项
点击图标，出现下列菜单
点击
打沟选中你需增加的可选项，
点击
这样你见到生成的序列号nr5G5oUuZ/dhJ1c4dS9DMpGrSvKRM3jyej1RFE0DcAY=保存，然后点击
将此序列号以及控制器本体的S/N：####，控制器本体的订货号ORDERNO：####壹起发送到DEIF，你付费后，将返回壹个序列号给你。
你用图标激活你加的可选项功能。
点击图标，将出现以下画面
输入付费后返仍给你的序列号，然后点击“OK”。
历史记录
有事件记录、报警记录、电池测试记录
选中事件记录，点击
选中报警记录，点击
语言编辑
读取控制器语言文本
下载编译好的语言文本
当用户需要选择语言时，请于参数文件6080中选择，0—默认为英语，不可编译。
其它均可编译。
也可于显示面板上进入6000菜单，再于分项菜单6080中选择。
逻辑编程
点击右侧左下角图标，控制器将激活逻辑编程。
首次连接你将见到所有逻辑均是空的，这时你可点击上载图标。
当你修改完毕要下载到控制器时请点击图标。
将会问你输入密码
点击后，
再点击水平位置的图标，出现
点击，出现
输入2002后，点击OK
再点击下载图标，你所修改的逻辑将被下载到控制器。
应用配置
请找到应用配置的功能菜单
如果应用配置已下载到控制器，你想从控制器读点击
出现4个分项应用，后面标注(active)的为当前所激活的应用。
当前激活的应用：Application1---应用1
如果你想查见Application2---应用2，请点击，依次类推。
用户如何用户配置壹个新应用：
点击，出现
于这里你可选择你想配置的应用1---4，能够为他们各自取名。
点击，出现
提示你当前的应用是应用1，你想重新建立吗？如果是，请回答“Yes”。
通过左侧不同的选择，右侧组态图将发生变化。
Gen-set表示发电机组
GB表示机组开关
Pulse表示开关合闸是脉冲信号，用于像智能断路器
Continuous表示开关合闸是常动信号，用于交流接触器
Compact表示开关合闸是脉冲信号，分闸是瞬动且保持壹段时间，用于塑壳断路器加电动操作机构的断路器。
当你配置完毕，你需将其写入控制器，请点击中的图标。
出现
问你是想激活这应用吗？如是，请回答“Yes”。
出现
问你是
1、退出
2、广播（如带功率管理的将有此功能），多机将发送到下壹台机组
3、广播且激活（如带功率管理的将有此功能），多机将发送到下壹台机组
语言修改：
1、用于状态显示的输入点编辑
2、用于报警显示的输入点编辑。
俩者的区别是：报警的输入点前面多了####四个#号。
