投影机培训四-投影参数的说明

投影机常用技术参数解释WAREB Co.LTD学习资料LCD： ( Liquid Crystal Display)投影机分为液晶板投影机和液晶光阀投影机两类。

液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55oC~+77oC。

投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。

液晶板投影机成像器件为液晶板，是被动式的投影方式。

利用外光源金属卤素灯或UHP （冷光源）。

3LCD：按照液晶板的片数，LCD投影机分为三片机和单片机三片LCD板投影机原理是光学系统把强光通过分光镜形成RGB（red freen blue）三束光，分别透射过RGB三色液晶板；信号源经过AD转换，调制加到液晶板上，通过控制液晶单元的开启、闭合，从而控制光路的通断，RGB光最后在棱镜中汇聚，由投影镜头投射在屏幕上形成彩色图像。

目前，三片板投影机是液晶板投影机的主要机种。

3LCD只是一种投影方式,是指采用3片LCD(HTPS)，能够生成更加明亮、自然、对眼睛柔和的图像的投影机方式。

是对光的三原色用R（红）、G（绿）、B（蓝）各自的液晶显示板进行控制后再加以合成颜色、可是每一点的颜色如实地再现其原色。

日本几大LCD投影机生产厂商成立一个3LCD联盟,所以你会在很多日系的液晶投影机上看到3LCD的标志,其实综合起来就是3片液晶板的投影机,没有什么特别的含义.DLP：（Digital Light processing）数码光输处理器，原理是利用在基板上加工出许多微小反射镜的方法，制作出像素点。

每一个微小反射镜代表一个像素点。

用输入信号来控制这些小反射镜反射面的倾斜角度，从而控制反射光的反射方向，使反射光进入所需求的光路或者偏离该光路。

这种调制图象的方式称为DLP技术。

DLP技术是TI（美国德州仪器公司）的专利技术。

包装箱内有哪些物件？确认包装箱内下列各项物件是否齐全。

如有任何遗漏，请向您的经销商洽询。

请保存原始包装箱及捆包用物品，以便需运送投影机时之用。

篇二：投影仪使用说明投影仪使用说明1．投以仪大家都认识，下面就是我们公司经常用的投影仪2. 将投影仪连接电源3. 将投影仪与电脑连接，通过vga连接线（也就是两头都是梯形口15针的线）连接到投影仪的vga接口上。

4. 打开投影仪，按电源开机，电源指示灯变为绿色时，投影仪启动5. 进入启动完成界面后，按回车按钮（投影仪上的enter键），进入使用页面。

调试投影仪7. 图像清晰度调节，图像大小调节。

屏幕的大小和投影仪距投以幕布之间的距离理论上是越大图像越大，但是需要根据现场的实际使用情况调试。

8. 通过投影仪上的梯形调试按钮可以调节图像的形状。

以上是对投影仪的简单使用介绍，下面为投影仪控制面板上按钮的实际作用。

笔记本切换不到投影仪上故障解决办法（一）2010-06-04 20:20 1．将vga线（接头为15针的线缆）与笔记本电脑连接。

2．按笔记本电脑的功能键“fn” +“f2”/“f3”/“f4”/“f7”等，不同笔记本,切换键有所不同，但功能键（f1~f8）上会有一个键印有两个屏幕的图标，若按了没有效果，则可能是笔记本的快捷键没有驱动，此时则参考附件解决方法。

3．切换不了有可能是因为笔记本本身的分辨率太高,建议调整为1024*768 。

4．电脑本身的屏幕刷新率可能太高了，建议调成70hz以下。

附件：（1）安装笔记本快捷键驱动，可查看安装盘或到官方网站下载相应驱动。

（2）根据显卡的不同型号，设置方法有所不同ati显卡设定方法：桌面点右键,出现ati 显卡管理程序,选择显示器管理器, 选择主显示器（图标），托到右边的显示器2上, 右键选复制方式, 显示器与投影机屏幕同步。

笔记本接到投影仪上时，桌面上的图标在投影仪上不显示，投影仪只显示笔记本桌面背景，可能在显示属性里面选择了扩展桌面的选项，如果是这样，投影仪上显示的是扩展的桌面，也就是说你的鼠标可以从你的笔记本屏幕移动到投影仪上，所以桌面图标不显示，因为只有一个桌面。

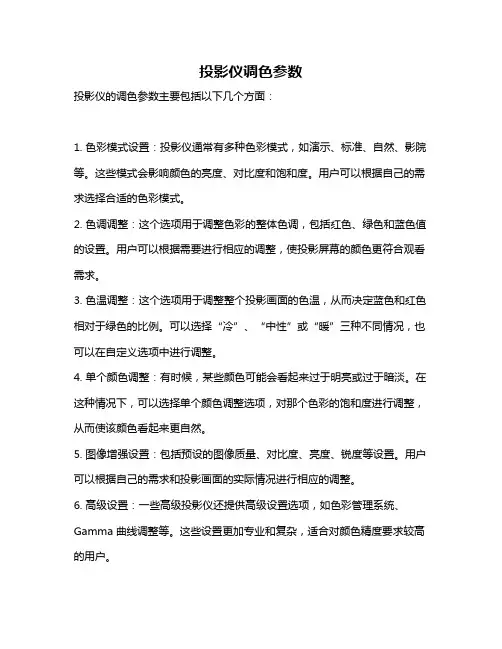

投影仪调色参数
投影仪的调色参数主要包括以下几个方面：
1. 色彩模式设置：投影仪通常有多种色彩模式，如演示、标准、自然、影院等。

这些模式会影响颜色的亮度、对比度和饱和度。

用户可以根据自己的需求选择合适的色彩模式。

2. 色调调整：这个选项用于调整色彩的整体色调，包括红色、绿色和蓝色值的设置。

用户可以根据需要进行相应的调整，使投影屏幕的颜色更符合观看需求。

3. 色温调整：这个选项用于调整整个投影画面的色温，从而决定蓝色和红色相对于绿色的比例。

可以选择“冷”、“中性”或“暖”三种不同情况，也可以在自定义选项中进行调整。

4. 单个颜色调整：有时候，某些颜色可能会看起来过于明亮或过于暗淡。

在这种情况下，可以选择单个颜色调整选项，对那个色彩的饱和度进行调整，从而使该颜色看起来更自然。

5. 图像增强设置：包括预设的图像质量、对比度、亮度、锐度等设置。

用户可以根据自己的需求和投影画面的实际情况进行相应的调整。

6. 高级设置：一些高级投影仪还提供高级设置选项，如色彩管理系统、Gamma曲线调整等。

这些设置更加专业和复杂，适合对颜色精度要求较高的用户。

在实际操作中，建议根据投影仪的使用说明进行调色参数的设置。

同时，也可以参考专业色彩管理机构的推荐参数，以确保投影画面的颜色准确性和一致性。

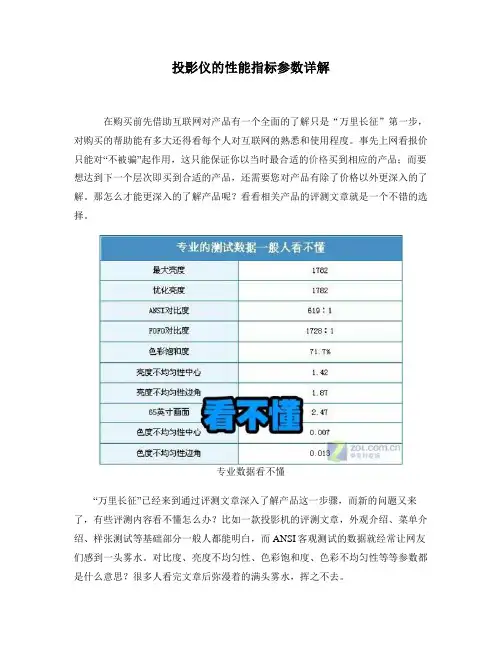

投影仪的性能指标参数详解在购买前先借助互联网对产品有一个全面的了解只是“万里长征”第一步，对购买的帮助能有多大还得看每个人对互联网的熟悉和使用程度。

事先上网看报价只能对“不被骗”起作用，这只能保证你以当时最合适的价格买到相应的产品；而要想达到下一个层次即买到合适的产品，还需要您对产品有除了价格以外更深入的了解。

那怎么才能更深入的了解产品呢？看看相关产品的评测文章就是一个不错的选择。

专业数据看不懂“万里长征”已经来到通过评测文章深入了解产品这一步骤，而新的问题又来了，有些评测内容看不懂怎么办？比如一款投影机的评测文章，外观介绍、菜单介绍、样张测试等基础部分一般人都能明白，而ANSI客观测试的数据就经常让网友们感到一头雾水。

对比度、亮度不均匀性、色彩饱和度、色彩不均匀性等等参数都是什么意思？很多人看完文章后弥漫着的满头雾水，挥之不去。

为了让专业的数据能普及到大众的理解中，今天笔者就为大家详细讲解如何看懂投影机的ANSI客观测试数据，让您对评测数据的疑惑不解，挥之即去！ANSI为何方神圣？首先我们来说说“ANSI”这个词。

和很多行业其它“标准”的英文标识一样，ANSI其实是一串英文单词的首字母缩写，全称为American National Standards Institute，即美国国家标准学会，成立于1918年。

组织结构美国国家标准学会本身很少制订标准。

其ANSI标准的编制，主要采取以下三种方式：1、由有关单位负责草拟，邀请专家或专业团体投票，将结果报ANSI设立的标准评审会审议批准。

此方法称之为投票调查法。

2、由ANSI的技术委员会和其他机构组织的委员会的代表拟订标准草案，全体委员投票表决，最后由标准评审会审核批准。

此方法称之为委员会法。

3、从各专业学会、协会团体制订的标准中，将其较成熟的，而且对于全国普遍具有重要意义者，经ANSI各技术委员会审核后，提升为国家标准（ANSI）并冠以ANSI标准代号及分类号，但同时保留原专业标准代号。

FCC 声明本设备已经通过测试并符合 FCC 规则之第 15 部分的 B 级数码设备要求限制。

上述限制专为在住宅环境中安装时避免有害干扰提供合理有效的保护。

本设备会产生、使用、和发出辐射无线电波，如果不按照指示进行安装和使用，可能会对无线通信产生有害干扰。

但是，本公司不担保在特定安装情况下不产生干扰。

如果本设备对无线电或电视接收造成有害干扰（关闭有问题的设备后再打开可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰：调整天线方向或重新放置接收天线增大设备与接收器之间的距离将设备和接收器分别连接到不同的电路插座上或咨询经销商或经验丰富的专业无线电/电视技术人员以获取帮助。

本设备符合 FCC (联邦通信委员会) 规则的第15部分。

使用本设备应符合以下两个条件：1.本设备不会造成有害干扰，且2.本设备必须能承受可能导致不正常运行的干扰。

SC-1安全说明操作投影机前请阅读以下所有说明，并妥善保存，以备日后查阅。

1.阅读说明使用设备前应先阅读所有安全和操作说明。

2.注释和警告应遵守操作说明中的所有注释和警告。

3.清洁清洁之前，请先将投影机电源插头从墙面插座拔下。

请使用湿布清洁投影机外壳。

勿使用液体或喷雾清洁剂。

4.配件请勿将本产品置于不平稳的推车、支架或桌面上。

产品可能跌落，造成严重损坏。

请将投影机、配件和可选备件的塑料包装袋放在儿童接触不到的地方，因上述包装袋可能导致窒息死亡。

对于幼童需格外小心。

5.通风投影机配有进气通风孔和排气通风孔。

请勿堵塞或在上述孔槽附近放置物品，否则可能会发生内部热量累积，影响投影图像质量或对投影机造成损坏。

6.电源请检查设备的工作电压是否与您当地电源电压相同。

7.维修请勿自行维修本投影机。

如有任何维修问题，请联系专业维修人员。

8.更换部件如果需要更换零部件，必须是厂家指定的零部件。

擅自使用其他替代品可能会引起火灾、触电或其他危险。

9.结露在将投影机从寒冷位置移到温暖位置后，不要马上运行。

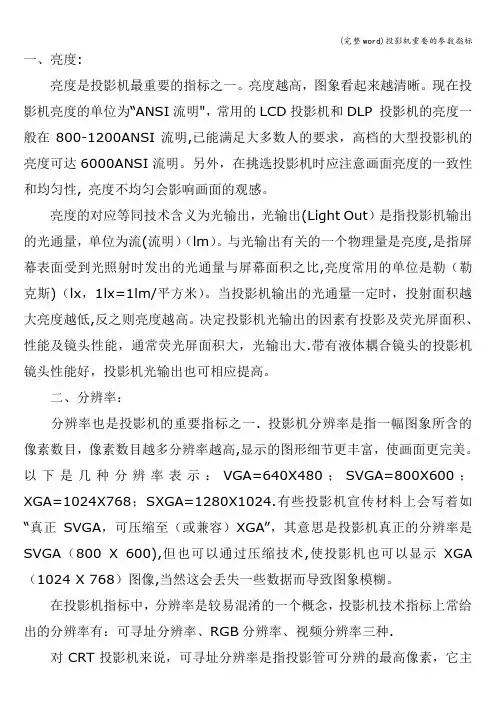

一、亮度:亮度是投影机最重要的指标之一。

亮度越高，图象看起来越清晰。

现在投影机亮度的单位为“ANSI流明"，常用的LCD投影机和DLP 投影机的亮度一般在800-1200ANSI流明,已能满足大多数人的要求，高档的大型投影机的亮度可达6000ANSI流明。

另外，在挑选投影机时应注意画面亮度的一致性和均匀性, 亮度不均匀会影响画面的观感。

亮度的对应等同技术含义为光输出，光输出(Light Out）是指投影机输出的光通量，单位为流(流明）（lm）。

与光输出有关的一个物理量是亮度,是指屏幕表面受到光照射时发出的光通量与屏幕面积之比,亮度常用的单位是勒（勒克斯)（lx，1lx=1lm/平方米）。

当投影机输出的光通量一定时，投射面积越大亮度越低,反之则亮度越高。

决定投影机光输出的因素有投影及荧光屏面积、性能及镜头性能，通常荧光屏面积大，光输出大.带有液体耦合镜头的投影机镜头性能好，投影机光输出也可相应提高。

二、分辨率：分辨率也是投影机的重要指标之一. 投影机分辨率是指一幅图象所含的像素数目，像素数目越多分辨率越高,显示的图形细节更丰富，使画面更完美。

以下是几种分辨率表示：VGA=640X480；SVGA=800X600；XGA=1024X768；SXGA=1280X1024.有些投影机宣传材料上会写着如“真正SVGA，可压缩至（或兼容）XGA”，其意思是投影机真正的分辨率是SVGA（800 X 600),但也可以通过压缩技术,使投影机也可以显示XGA （1024 X 768）图像,当然这会丢失一些数据而导致图象模糊。

在投影机指标中，分辨率是较易混淆的一个概念，投影机技术指标上常给出的分辨率有：可寻址分辨率、RGB分辨率、视频分辨率三种.对CRT投影机来说，可寻址分辨率是指投影管可分辨的最高像素，它主要由投影管的聚焦性能所决定，是投影管质量指标的一个重要参数。

可寻址分辨率应高于RGB分辨率。

RGB分辨率是指投影机在接RGB分离视频信号时可达到的最高像素，如分辨率为1024×768,表示水平分辨率为1024，垂直分辨率为768,RGB分辨率与水平扫描频率、垂直扫描频率及视频带宽均有关。

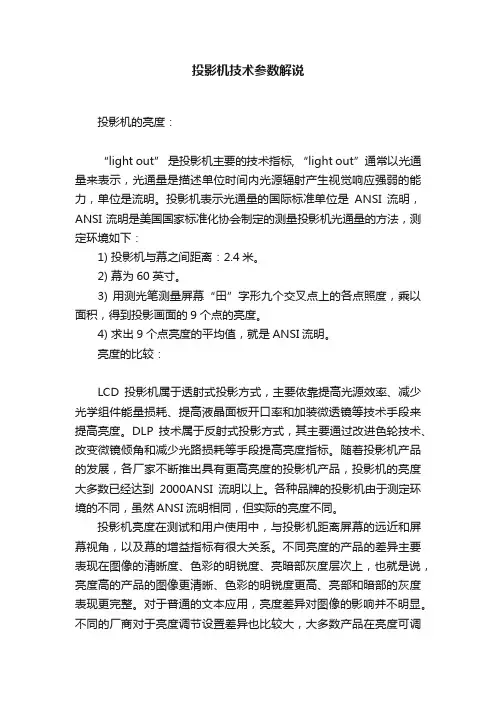

投影机技术参数解说投影机的亮度：“light out”是投影机主要的技术指标, “light out”通常以光通量来表示，光通量是描述单位时间内光源辐射产生视觉响应强弱的能力，单位是流明。

投影机表示光通量的国际标准单位是ANSI流明，ANSI流明是美国国家标准化协会制定的测量投影机光通量的方法，测定环境如下：1) 投影机与幕之间距离：2.4米。

2) 幕为60英寸。

3) 用测光笔测量屏幕“田”字形九个交叉点上的各点照度，乘以面积，得到投影画面的9个点的亮度。

4) 求出9个点亮度的平均值，就是ANSI流明。

亮度的比较：LCD投影机属于透射式投影方式，主要依靠提高光源效率、减少光学组件能量损耗、提高液晶面板开口率和加装微透镜等技术手段来提高亮度。

DLP技术属于反射式投影方式，其主要通过改进色轮技术、改变微镜倾角和减少光路损耗等手段提高亮度指标。

随着投影机产品的发展，各厂家不断推出具有更高亮度的投影机产品，投影机的亮度大多数已经达到2000ANSI流明以上。

各种品牌的投影机由于测定环境的不同，虽然ANSI流明相同，但实际的亮度不同。

投影机亮度在测试和用户使用中，与投影机距离屏幕的远近和屏幕视角，以及幕的增益指标有很大关系。

不同亮度的产品的差异主要表现在图像的清晰度、色彩的明锐度、亮暗部灰度层次上，也就是说，亮度高的产品的图像更清晰、色彩的明锐度更高、亮部和暗部的灰度表现更完整。

对于普通的文本应用，亮度差异对图像的影响并不明显。

不同的厂商对于亮度调节设置差异也比较大，大多数产品在亮度可调节范围内都可以清晰完整地显示图像，而部分产品在亮度调节到90%以上后，屏幕一片空白，这样的高亮度对于用户的实际应用显然没有什么实际意义。

投影机亮度和幕的选择：亮度是投影机产品输出到屏幕上的光线强度，也是投影图像的明亮程度。

一般情况下，投影机的亮度越高，投射到屏幕上的相同尺寸的图像越明亮，图像也就越清晰。

然而人眼能够感知的图像的明亮程度并不仅仅取决于投影机的亮度，与环境光强度、图像的尺寸都有很大关系。

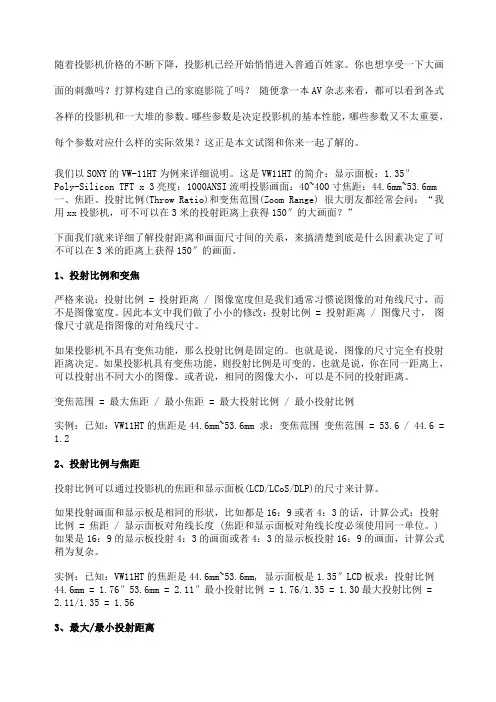

随着投影机价格的不断下降，投影机已经开始悄悄进入普通百姓家。

你也想享受一下大画面的刺激吗？打算构建自己的家庭影院了吗？随便拿一本AV杂志来看，都可以看到各式各样的投影机和一大堆的参数。

哪些参数是决定投影机的基本性能，哪些参数又不太重要，每个参数对应什么样的实际效果？这正是本文试图和你来一起了解的。

我们以SONY的VW-11HT为例来详细说明。

这是VW11HT的简介：显示面板：1.35″Poly-Silicon TFT x 3亮度：1000ANSI流明投影画面：40~400寸焦距：44.6mm~53.6mm 一、焦距、投射比例(Throw Ratio)和变焦范围(Zoom Range) 很大朋友都经常会问：“我用xx投影机，可不可以在3米的投射距离上获得150″的大画面？”下面我们就来详细了解投射距离和画面尺寸间的关系，来搞清楚到底是什么因素决定了可不可以在3米的距离上获得150″的画面。

1、投射比例和变焦严格来说：投射比例 = 投射距离 / 图像宽度但是我们通常习惯说图像的对角线尺寸，而不是图像宽度。

因此本文中我们做了小小的修改：投射比例 = 投射距离 / 图像尺寸，图像尺寸就是指图像的对角线尺寸。

如果投影机不具有变焦功能，那么投射比例是固定的。

也就是说，图像的尺寸完全有投射距离决定。

如果投影机具有变焦功能，则投射比例是可变的。

也就是说，你在同一距离上，可以投射出不同大小的图像。

或者说，相同的图像大小，可以是不同的投射距离。

变焦范围 = 最大焦距 / 最小焦距 = 最大投射比例 / 最小投射比例实例：已知：VW11HT的焦距是44.6mm~53.6mm 求：变焦范围变焦范围 = 53.6 / 44.6 = 1.22、投射比例与焦距投射比例可以通过投影机的焦距和显示面板(LCD/LCoS/DLP)的尺寸来计算。

如果投射画面和显示板是相同的形状，比如都是16：9或者4：3的话，计算公式：投射比例 = 焦距 / 显示面板对角线长度 (焦距和显示面板对角线长度必须使用同一单位。
