下载文档原格式

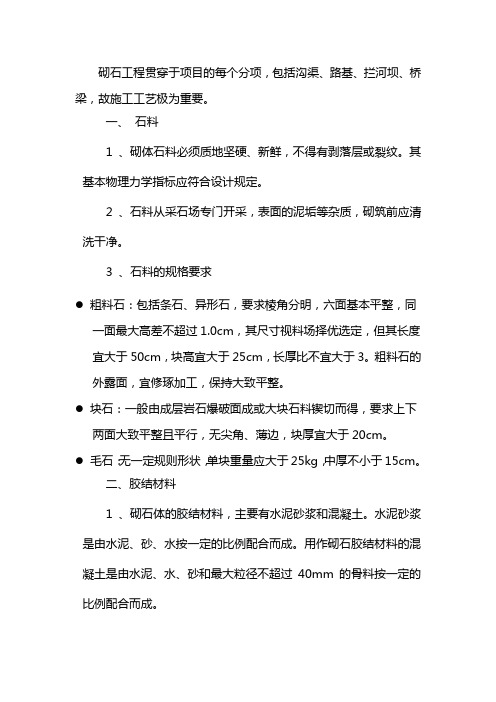

砌石工程贯穿于项目的每个分项，包括沟渠、路基、拦河坝、桥梁，故施工工艺极为重要。
一、石料1 、砌体石料必须质地坚硬、新鲜，不得有剥落层或裂纹。
其基本物理力学指标应符合设计规定。
2 、石料从采石场专门开采，表面的泥垢等杂质，砌筑前应清洗干净。
3 、石料的规格要求●粗料石：包括条石、异形石，要求棱角分明，六面基本平整，同一面最大高差不超过1.0cm，其尺寸视料场择优选定，但其长度宜大于50cm，块高宜大于25cm，长厚比不宜大于3。
粗料石的外露面，宜修琢加工，保持大致平整。
●块石：一般由成层岩石爆破面成或大块石料锲切而得，要求上下两面大致平整且平行，无尖角、薄边，块厚宜大于20cm。
●毛石：无一定规则形状，单块重量应大于25kg，中厚不小于15cm。
二、胶结材料1 、砌石体的胶结材料，主要有水泥砂浆和混凝土。
水泥砂浆是由水泥、砂、水按一定的比例配合而成。
用作砌石胶结材料的混凝土是由水泥、水、砂和最大粒径不超过40mm的骨料按一定的比例配合而成。
2 、水泥：应符合国家标准及部颁标准的规定，水泥标号不低于325号；水位变化区、溢流面和受水流冲刷的部位，其水泥标号应不低于325号。
3 、水：拌和用的水要求符合国家标准规定。
4、水泥砂浆的沉入度应控制在4~6cm，混凝土的坍落度应为5~8cm。
三、砌筑要求1、挡墙基础按设计要求开挖后，进行清理，并请工程师进行验收。
2 、已砌好的砌体，在抗压强度未达到2.5Mpa前不得进行上层砌石的准备工作。
3 、砌石必须采用铺浆法砌筑，砌筑时，石块宜分层卧砌，上下错缝，内外搭砌。
4 、在铺砌前，将石料洒水湿润，使其表面充分吸收，但不得残留积水。
砌体外露面在砌筑后12至18小时之内给予养护。
继续砌筑前，将砌体表面浮碴清除，再行砌筑。
5、砂浆砌石体在砌筑时，应做到大面朝下，适当摇动或敲击，使其稳定；严禁石块无浆贴靠，竖在填塞砂浆后用扁铁插捣至表面泛浆；同一砌筑层内，相邻石块应错缝砌筑，不得存在顺流向通缝，上下相邻砌筑的石块，也应错缝搭接，避免竖向通缝。
第二章-石料与集料第二章建筑材料《专业知识》科目考试内容及权重分配表本章历年考试内容及权重分配表第一节石料与集料一、石料1.1 石料的岩石学特性1.造岩矿物造岩矿物是具有一定化学成分和结构的天然化合物或单质，简称矿物。
大多数岩石由两种以上的矿物组成。
表2-1 几种代表性造岩矿物2.岩石的分类根据成岩条件将岩石分成三类:岩浆岩—深成岩、喷出岩、火山岩沉积岩—碎屑岩、粘土岩、化学及生物化学岩变质岩—片理状岩、块状岩表2-2 三种岩石种类的特性根据石料组成中二氧化硅成分含量的多少，将岩石分成不同酸碱性石料。
表2-3 岩石的酸碱性亲水系数：表明石料对水亲和力的大小。
亲水系数越大，说明石料与水的结合程度越高，相对应与沥青的结合力就越弱，所以石料的酸碱性直接影响到石料和沥青构成的混合料的性质。

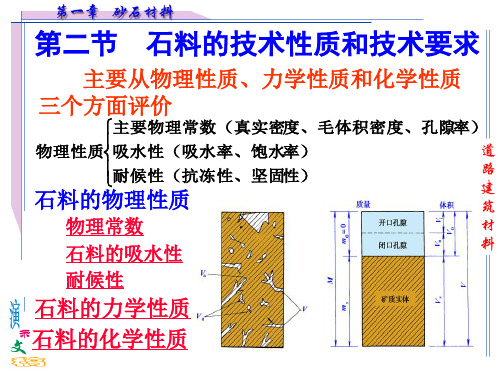

因此为保证沥青混合料的强度，在选择岩石时必须优先采用碱性岩石1.2 石料的物理性质物理常数吸水性抗冻性1）物理常数岩石的物理常数：是反映材料矿物组成、结构状态和特征的参数，与岩石的技术性质有着密切的关系。
常用指标：密度和孔隙率（1）密度密度是指在规定条件下，岩石矿质实体单位体积的质量，根据体积定义的不同，可以分为真实密度和毛体积密度。
2）吸水性岩石吸水性是岩石在规定条件下吸水的能力。
指标：吸水率和饱和吸水率（1）吸水率：在规定条件（常温常压）下，岩石试样最大的吸水质量与干燥岩石试样质量之比，以百分率表示。
（2）饱和吸水率：在强制条件（常温真空）下，岩石试样最大吸水质量与干燥岩石试样质量之比，以百分率表示。
岩石的吸水性能有效的反映岩石裂隙的发育程度，可用来判断岩石的抗冻性和抗风化性。
3）抗冻性岩石的抗冻性，是指岩石在饱水状态下，经受反复冻融循环而不破坏，并不严重降低岩石强度的能力。
室内试验：抗冻性试验试件尺寸：直径和高为50mm圆柱体，或边长为50mm的正立方体。
（1）抗冻性评价指标：冻融质量损失率、冻融系数、饱水系数。
石料销售知识点总结石料销售是指在建筑、道路、园林等领域中，销售各类骨料、砂石等材料的过程。
石料销售行业在建筑行业中扮演着重要的角色，其产品的质量直接关系到建筑工程的质量，因此对于石料销售行业的从业人员来说，必须具备一定的专业知识和技能。
下面将对石料销售的相关知识点做一个总结。
一、石料的分类1. 按用途分类：主要有建筑用石料、路基石料、铁路用石料、混凝土配料用石料等；2. 按颗粒度分类：一般可按照石料的颗粒度分为粗骨料和细骨料两大类；3. 按岩石种类分类：包括花岗岩、大理岩、玄武岩等；4. 按产地分类：按照石料的产地可分为山地骨料和平原骨料。
二、石料的质量标准1. 骨料的物理性能：主要包括密度、吸水率、磨耗损失率等；2. 骨料的化学性能：主要包括骨料的含泥量、含壤量、含碱量等；3. 骨料的工程性能：主要包括强度、变形、热胀冷缩性能等；4. 骨料的外观性能：主要包括骨料的色泽、形状、表面纹理等。
三、石料销售技巧1. 熟悉产品知识：包括石料的种类、质量标准、用途等；2. 实地考察：了解产品的采挖、加工、运输等情况；3. 针对客户需求：根据客户的具体需求，提供合适的产品；4. 了解竞争对手：了解竞争对手的产品、价格、服务等情况，制定合适的销售策略；5. 畅通沟通：与客户和上下游企业建立良好的沟通渠道，及时解决问题；6. 建立客户档案：详细记录客户的需求、购买情况，为下一步销售提供依据。
四、石料销售的营销策略1. 定位目标市场：根据产品特点及优势，明确目标市场；2. 选择销售渠道：建立自己的销售团队，也可以通过代理商、分销商等渠道销售；3. 提高产品品质：保证产品质量，确保客户满意；4. 推广产品知识：加强产品宣传，提高客户对产品的认知度；5. 服务升级：提供细致周到的售后服务，提高客户满意度；6. 价格控制：熟悉市场行情，合理定价，控制成本；7. 发掘新客源：持续寻找新的客户，拓展市场份额。
五、石料的质量检测与控制1. 采用合格的检测仪器：如骨料筛分仪、密度测定仪、吸水率测定仪等；2. 严格执行标准：对产品进行严格把关，确保产品质量；3. 加强过程控制：及时发现并解决生产过程中出现的问题；4. 定期检查设备：确保设备的良好运转，提高产品加工的稳定性。
建筑石料的分类建筑石料是建筑工程中常用的一种材料，根据其不同的特性和用途，可以分为多种不同的分类。
下面将介绍几种常见的建筑石料分类。
一、天然石材天然石材是指直接从自然界中开采的石材，包括大理石、花岗岩、石灰岩等。
这些石材具有天然的纹理和色彩，质地坚硬，耐磨损，是建筑中常用的装饰材料。
大理石通常用于室内地面、墙面和台面的装饰，花岗岩常用于室外墙面、地面和台阶的铺设，石灰岩则常用于建筑立面的装饰。
二、人造石材人造石材是通过人工加工和合成的材料，常见的有人造大理石、人造岩石等。
人造石材可以根据需要进行染色和造型，具有更加丰富多样的颜色和纹理，同时质地坚硬、耐磨损。
人造石材的应用范围广泛，常用于室内外装饰、地面铺设和家具制作等领域。
三、文化石文化石是一种表面经过特殊处理的石材，具有天然石材的外观和质感，但更加轻便和易安装。
文化石常用于建筑立面、墙面和装饰墙等领域，能够营造出古朴、自然的风格，受到广泛的欢迎。
四、装饰石材装饰石材是一种用于装饰目的的石材，包括雕刻石、镶嵌石等。
这些石材常用于建筑的装饰和雕塑，具有独特的艺术价值和观赏性，能够为建筑增添美感和历史文化氛围。
五、工程石材工程石材是一种用于工程建筑的石材，包括路面石、台阶石、护坡石等。
这些石材具有坚固耐用、防滑防水等特点，适合用于道路、广场、桥梁等工程建筑中，能够提高建筑的整体质量和使用寿命。
总的来说，建筑石料的分类是多样的，每种石料都具有不同的特点和用途，可以根据具体的需求和设计风格选择合适的石材进行应用。
在建筑工程中，选择适合的石料对于提升建筑的美观性、耐久性和实用性具有重要意义，希望以上介绍能够帮助大家更好地了解建筑石料的分类和应用。
石料
一、种类
地质条件——岩浆岩：花岗岩，玄武岩
——沉积岩：石灰岩，砂岩，页岩
——变质岩：大理岩，石英岩，片麻岩
二、用途：加工集料，砌筑，外观装饰
三、技术等级划分：饱水抗压强度与磨耗性来划分
力学性质建筑地基：直径为50mm±2mm，高径比为2：1圆柱体桥梁工程：70mm±2mm立方体
路面工程：直径为50mm±2mm，高径比为1：1圆柱体或正方体
磨耗性——加工不同规格的碎石，总质量5000g±50g，钢球12个，5000g ±50g，以30-33r/min旋转500次后过筛，过筛，求出通过筛的质量占总质量的百分比。
物理性质：
相关密度：密度——真实密度=质量/矿质实体体积：比重瓶法测定
毛体积密度=质量/（矿质实体体积+开口空隙体积+闭口空隙体积）：水中称重法，蜡封法测定
吸水性：吸水率（常压）＜饱水率（真空状态下）
抗冻性：直接冻融法（-15℃冻4h，20℃±5℃融解4h）
坚固性：饱和NaSO4溶液中浸泡20h，105℃-110℃烘烤4h）
化学性质：岩石的酸碱性由SiO2含量确定，酸性岩石（SiO2含量>65%），
中性岩石（SiO2含量52%-65%），碱性岩石（SiO2含量<52%）。
天然石料的概念天然石料是指自然形成的石头或矿石，其具有独特的外观、质感和矿物组成。
与人造石料相比，天然石料具有更高的耐久性、可持续性和美观性，因此在建筑、室内装饰、园艺和雕刻等领域广泛应用。
天然石料的形成过程通常是在地壳深处，通过地质运动、岩浆活动和地壳变动等自然作用而形成。
在经历了长时间的自然淬炼和压力，石料最终形成。
天然石料种类繁多，包括花岗岩、大理石、石灰石、板岩、砂岩、石英岩和玄武岩等。
天然石料具有独特的质感和外观特点，使其能够为建筑和装饰提供与众不同的效果。
每块天然石料都有独特的纹理、花纹和颜色，无法通过人工方式复制。
这种独特性使得天然石料非常受欢迎，成为建筑和室内装饰中的常见材料。
天然石料还具有较高的耐久性和可持续性。
由于经历了自然淬炼，天然石料通常具有较高的硬度和耐久性，可以经受长时间的使用和磨损。
相比之下，人造石料往往更容易损坏和磨损。
此外，天然石料是可再生的资源，不会对环境造成过多的负担。
天然石料还具有良好的保温性能。
由于天然石料的矿石组成和多孔性结构，它具有较好的保温性能。
可以利用天然石料的保温性能来改善建筑物的能源效率，减少能源消耗。
此外，天然石料还具有良好的环境适应性。
不同类型的天然石料适合不同的环境和用途。
例如，花岗岩由于其高硬度和耐久性，常用于户外地面和建筑物外立面。
大理石由于其优雅的外观和质感，常用于室内装饰和雕刻。
石灰石则通常用于地板和墙面等表面。
但值得注意的是，虽然天然石料具有许多优点，但也存在一些挑战和不足之处。
首先，天然石料通常比人造石料更昂贵。
其次，天然石料的颜色和纹理可能存在一些不均匀性，这对于一些特定的设计需求可能是不理想的。
此外，天然石料的开采和加工过程可能对环境造成一定的破坏和污染。
综上所述，天然石料具有独特的外观、质感和矿物组成，使其成为建筑和装饰领域的重要材料。
它们的耐久性、可持续性和环境适应性使其在许多领域中得到广泛应用。
然而，天然石料也存在一些挑战和不足之处，需要在使用和加工过程中加以注意和解决。
12石料12.1概述天然石材是最古老的建筑材料之一，在地球表面蕴藏丰富，分布广泛，便于就地取材，在性能上，具有抗压强度高、耐久、耐磨等特点。
因而，在工程上直接应用的石材很多，如块状的毛石、片石、条石，片状的石板，散粒状的砂、卵石、碎石等。
块状石材可直接用来砌筑墙体、基础、勒脚、台阶、栏杆、渠道、护坡等，石板可用作内、外墙的贴面、地面，页片状的石材可用作屋面材料。
建筑的雕刻和花饰常常采用各种天然石材。
而砂、卵石、碎石则是各种混凝土、砂浆和人造石材的主要原材料。
天然的矿物岩石是生产砖、瓦、石灰、水泥、陶瓷、玻璃等建筑材料的原材料。
12.1.1岩石的形成及分类12.1.1.1造岩矿物岩石是矿物的集合体。
矿物是有一定化学成分和一定结构特征的天然化合物或单质，如石英的化学成分是二氧化硅，结构呈六方柱状晶体。
组成岩石的矿物称为造岩矿物。
有些岩石由一种矿物组成，如白色大理石，由方解石或白云石所组成。
大部分岩石由多种矿物组成，如花岗岩由长石、石英、云母及某些暗色矿物组成。
岩石并无确定的化学成分及物理性质，不同岩石具有不同的矿物成分、结构和构造，因此不同岩石具有不同的特征与性能，同种岩石，产地不同，其矿物组成、结构均有差异，因而其颜色、强度、硬度、抗冻性等物理力学性能都不相同。
造岩矿物的种类很多，建筑中常用岩石的主要造岩矿物及其特性如表12.1.1.1。
12.1.1.2岩石的分类岩石的性能除决定于所含矿物成分外，地质形成条件对其有很大影响。
按岩石的形成条件分为火成岩、沉积岩、变质岩三大类，它们具有显著不同的结构和构造。
1）火成岩火成岩由地壳内部熔融岩浆上升冷却而成，又称岩浆岩。
根据冷却条件不同又分为深成岩、喷出岩及火山岩三类。
深成岩：是岩浆在地表深处，受上部覆盖层的压力作用，缓慢冷却而成的岩石。
深成岩大多形成粗颗粒的结晶和块状构造，构造致密。
在近地表处，由于冷却较快，晶粒较细。
深成岩的共同特性是：构造致密，可琢磨抛光，表观密度大、抗压强度高、吸水性小、抗冻性好。
天然石料：天然岩石经机械或人工开采、加工（或不经加工）获得的各种块料或散粒状石材。
岩石的形成与分类岩石由于形成条件不同可分为：岩浆岩（火成岩）沉积岩（水成岩） 变质岩一、岩浆岩1. 岩浆岩的形成与分类岩浆岩是由地壳深处熔融岩浆上升冷却而成的。
1）深成岩：岩浆在地壳深处，在上部覆盖层的巨大压力下，缓慢且比较均匀地冷却而形成的岩石。
特点：矿物全部结晶，多呈等粒结构和块状构造，质地密实，表观密度大、强度高、吸水性小、抗冻性高。
建筑上常用的深成岩主要有花岗岩、闪长岩、辉长岩等。
2）喷出岩：岩浆喷出地表时，在压力急剧降低和迅速冷却的条件下形成的。
特点：岩浆不能全部结晶，或结晶成细小颗粒，常呈非结晶的玻璃质结构、细小结晶的隐晶质结构及个别较大晶体嵌在上述结构中的斑状结构。
建筑上常用的喷出岩主要有玄武岩、辉绿岩、安山岩等。
3）火山岩：火山岩也称火山碎屑岩，是火山爆发时喷到空中的岩浆经急速冷却后形成的。
常见的有火山灰、火山砂、浮石及火山凝灰岩等。
2. 岩浆岩的主要矿物成分 1）石英：结晶状态的SiO 2 强度高、硬度大、耐久性好。
常温下基本不与酸、碱作用。
温度达575℃以上时，石英体积急剧膨胀，使含石英的岩石，在高温下易产生裂缝 岩浆岩分为：酸性岩石(SiO 2>65%) 中性岩石(65%≥SiO 2≥55%) 碱性岩石（SiO 2<55%）2）长石：强度、硬度及耐久性均较低（与石英相比） 正长石（K 2O ·Al 2O 3·6SiO 2） 斜长石 钠长石（Na 2O ·Al 2O 3·6SiO 2） 钙长石（CaO ·Al 2O 3·2SiO 2） 干燥条件下耐久性高，温暖潮湿的条件下较易风化，特别遇CO 2，更易于被破坏。
风化后主要生成物是高岭石（Al 2O 3·2SiO 2·2H 2O ）。
3）云母：含水的铝硅酸盐，柔软而有弹性的成层薄片。
白云母黑云母云母含量较多时，易于劈开，降低岩石的强度和耐久性，且使表面不易磨光。
4）暗色矿物：角闪石、辉石、橄榄石等着色深暗的铁镁硅酸盐类矿物，统称为暗色矿物。
特点：密度特别大（3～4）g/cm3。
与长石相比，强度高，冲击韧性好，耐久性也较高。
在岩石中含量多时，能形成坚固的骨架。
），其它：黄铁矿（FeS2特征：岩石表面具有锈斑。
黄铁矿遇水，易氧化成硫酸，腐蚀其它矿物，加速岩石风化。
二、沉积岩1. 沉积岩的形成与分类位于地壳表面的岩石，经过物理、化学和生物等风化作用，逐渐被破坏成大小不同的碎屑颗粒和一些可溶解物质。
这些风化产物经水流、风力的搬运，并按不同质量、不同粒径或不同成分沉积而成的岩石，称为沉积岩。
特点：有明显的层理，较多的孔隙，不如深成岩密实。
1）化学沉积岩：原岩石中的矿物溶于水，经聚集沉积而成的岩石。
常见：石膏、白云岩、菱镁矿及某些石灰岩。
2）机械沉积岩：原岩石在自然风化作用下破碎，经流水、冰川或风力的搬运，逐渐沉积而成。
常见：页岩、砂岩、砾岩。
3）有机沉积岩：由海水或淡水中的生物残骸沉积而成。
常见：石灰岩、贝壳岩、白垩、硅藻土等。
2. 沉积岩的主要矿物成分1）方解石：结晶的CaCO3，强度中等，硬度较低，微溶于水，在含有CO2的水中，易于形成Ca(HCO3)2，而使溶解度急剧增大，遇稀盐酸会立即分解出CO2。
2）白云石：一种碳酸钙镁的复盐（CaCO3·MgCO3）。
物理性质接近方解石，但较方解石的硬度、强度稍高，在水中的溶解度较小，并仅在浓度较大的热盐酸作用下才分解出CO2。
3）高岭石（Al2O3·2SiO2·2H2O）：由长石风化而成，是粘土的主要组成部分。
强度、硬度均低，遇水即膨胀软化。
4）非结晶（无定型）的二氧化硅：由胶体状态凝聚成的蛋白石；由硅藻类生物沉积成的硅藻土、硅藻石：有化学活性，磨细后可作水泥的混合材料。
三、变质岩是由岩浆岩或沉积岩在地壳变动或与熔融岩浆接触时，受到高温高压的作用变质而成的。
变质岩一般可分为片状构造和块状构造两大类。
1）正变质岩：即由岩浆岩变质形成的岩石，常因变质岩产生了片状构造，使其性能较原岩石有所降低，如片麻岩等。
2）副变质岩：即由沉积岩变质而成的岩石，它比原岩石更为细密，故建筑性能有所提高，如大理岩等。
天然石料的主要技术性质一、物理性质1. 抗风化性及风化程度岩石抗风化能力的强弱与其矿物组成、结构和构造状态有关。
岩石的风化程度用Kw 表示，Kw为该岩石与新鲜岩石单轴抗压强度的比值。
表2-1 岩石风化程度表风化程度Kw值风化程度Kw值新鲜（包括微风化）0.9～1.0 半风化0.40～0.75 强风化0.20～0.40微风化0.75～0.90 全风化<0.20 建筑物中所用的石料要求：质地均匀没有显著风化迹象没有裂缝不含易风化矿物2. 表观密度同种石材表观密度愈大抗压强度愈高，吸水率愈小，耐久性愈高表观密度石材品质评价的粗略指标。
表观密度大于1800kg/m3→重质石材，表观密度小于1800kg/m3→称为轻质石材。
3. 吸水性岩石吸水性的大小与其孔隙率及孔隙特征有关。
深成岩及许多变质岩，它们的孔隙率都很小，吸水率也较小。
沉积岩的孔隙率及孔隙特征变化很大，吸水率波动也很大。
吸水率低于1.5% 低吸水性岩石；吸水率高于3.0% 高吸水性岩石；吸水率介于1.5%～3.0% 中吸水性岩石。
石料吸水性对其强度、耐水性及抗冻性等都有很大影响。
4. 抗冻性取决于其矿物成分、结构、构造以及其风化程度。
当石料中含有较多的黑云母、黄铁矿、粘土等矿物时，抗冻性较差；风化程度大者，抗冻性低。
石料抗冻性标号：5、10、15、25、50、100、200。
（冻融循环次数）5. 耐水性经常与水接触的建筑物：石料的软化系数一般不应低于0.75～0.90。
二、力学性质主要包括抗压强度、冲击韧性、硬度及耐磨性等。
1. 抗压强度天然石料的强度取决于石料的矿物组成、晶粒粗细及构造的均匀性、孔隙率大小和岩石风化程度等。
石料强度一般变化都较大具有层理构造的石料，其垂直层理方向的抗压强度较平行层理方向的高。
国家标准GB50003-2001《砌体结构设计规范》：石料的抗压强度等级，以三块边长为70mm的立方体试件，用标准试验方法所测得极限抗压强度平均值（MPa）表示。
按抗压强度值的大小，分为7个强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20。
水利工程中，将天然石料按φ50mm×100mm圆柱体或50mm×50mm×100mm棱柱体试件，浸水饱和状态的极限抗压强度，划分为100、80、70、60、50、30等6个标号。
并按其抗压强度分为硬质岩石、中硬岩石及软质岩石三类（见表2-2）。
水利工程中所用石料的标号一般均应大于30号。
表2-2岩石软硬分类表岩石类型单轴饱和抗压强度(MPa)代表性岩石硬质岩石>80 中细粒花岗岩、花岗片麻岩、闪长岩、辉绿岩、安山岩、流纹岩、石英岩、硅质灰岩、硅质胶结的砾岩、玄武岩中硬岩石30～80 厚层与中厚层石灰岩、大理岩、白云岩、砂岩、钙质岩、板岩、粗粒或斑状结构的岩浆岩软质岩石<30 泥质岩、互层砂质岩、泥质灰岩、部分凝灰岩、绿泥石片岩、千枚岩2. 冲击韧性岩石的韧性决定于其矿物组成及结构。
3. 耐磨性石料的耐磨性是指它抵抗磨损和磨耗的性能。
石料的耐磨性取决于其矿物组成、结构及构造。
工程中常用的天然石料一、常用建筑石料1. 岩浆岩1）花岗岩主要由石英、长石和少量云母所组成，有时还含有少量的暗色矿物如角闪石、辉石等。
花岗岩是全晶质或斑状结构，呈块状构造。
按结晶颗粒大小不同，分为细粒、中粒、粗粒、斑状等不同种类。
表观密度为（2500～2700）kg/m3，干燥抗压强度为（90～160）MPa，吸水率一般小于1%，抗冻标号可达F100～F200以上，耐风化、耐酸和耐碱性能良好，良好的耐磨性，十分优良的建筑石料，饰面板材。
2）辉绿岩辉绿岩是由长石、辉石或橄榄石等矿物组成，为全晶质的中粒或细粒结构，呈块状构造。
表观密度为（2500～3000）kg/m3，抗压强度为（100～200）MPa，吸水率小于1%，抗冻性能良好。
良好的饰面材料。
3）玄武岩玄武岩主要由斜长石、辉石及橄榄石组成，呈玻璃质或隐晶质结构，并常存在气孔及块状或杏仁状构造。
致密玄武岩的表观密度可达（2900～3300）kg/m3，抗压强度因构造不同而波动较大，约为（80～250）MPa，致密玄武岩的强度和耐久性都很好，加工困难，主要用作筑路材料、堤岸的护坡材料等。
2. 沉积岩1）石灰岩矿物成分主要是方解石，此外尚有氧化硅、白云石及粘土等。
一般为结晶质结构，呈层状构造。
强度和耐久性均不如花岗岩，表观密度为2000kg/m3～2800kg/m3，抗压强度为（60～150）MPa，吸水率为0.1%～4.5%。
较多或酸性较高分布广，硬度小，开采加工容易，广泛用于建筑工程及水利工程中。
但不宜用于含游离CO2的水中。
泥灰岩、钙质粘土岩：强度低、耐水性差、易风化，不能作为建筑石材。
2）砂岩砂岩是由石英砂经天然胶结物胶结而成的。
有时在其中也有长石、云母和其它矿物颗粒。
砂岩一般为粒状结构，并呈层状构造。
命名：根据胶结物不同如氧化硅胶结：质砂岩；碳酸钙胶结：灰质砂岩；氧化铁胶结：铁质砂岩；粘土胶结：粘土质砂岩。
砂岩的性能与胶结物的种类及密实程度有关致密的硅质砂岩：表观密度可达（2600～2800）kg/m3，抗压强度可达（45～100）MPa，但较难加工。
灰质砂岩：加工较易，其强度可达（60～80）MPa，是砂岩中最常用的一种。
铁质砂岩次于灰质砂岩，但仍能用于比较次要的工程。
粘土质砂岩遇水软化，不能用于水工建筑物。
3. 变质岩1）片麻岩常用的片麻岩是花岗片麻岩，由花岗岩变质而成的。
矿物成分与花岗岩相似，结晶颗粒是等粒的或斑状的，呈片麻状或带状构造。
即浅色的矿物石英、长石与深色矿物云母、角闪石等呈条带状排列，外观非常美丽。
表观密度为（2300～3000）kg/m3。
垂直于片理方向的抗压强度最大，可达（90～200）MPa。
沿片理方向较易开采加工，但在冰冻作用下易成层剥落。
优质花岗片麻岩用途与花岗岩基本相同。
2）大理岩大理岩是由石灰岩或白云岩变质而成，主要矿物成分仍是方解石或白云石。
经变质后，结晶颗粒直接结合，构造致密，强度可达（100～200）MPa。
岩硬度不大，易于加工及磨光，适宜用作建筑物内部装饰。
对CO2和酸的耐久性不高，经常接触风化，失去美丽的光泽。
3）石英岩石英岩是由砂岩变质而成的。
变质后，原来砂岩中的石英颗粒和天然胶结物重新结晶。
质地均匀密实，强度（100～300）MPa，耐久性很高。
