蒸汽冷却器的设计毕业设计说明书

某某大学毕业设计(论文)题目：煤油冷却器的设计（处理量1600kg/h）学院：机电工程学院专业班级：过控084班学生姓名：某某指导老师： X X X成绩：2012年 6 月15 日摘要本次毕业设计的任务是设计一个换热器。

首先分析设计任务和条件，初步选择换热器的类型，进行流程安排，接着进行工艺结构计算，并重点针对湍流程度和传热面积裕度进行核算。

以上完成后是结构设计,包括管板、壳体、管箱、折流板、封头、换热管、法兰、接管等的设计，并确定连接方式和密封形式。

下一步是进行强度计算，对各个部分进行计算后，再进行面积、许用应力、力矩计算，然后进行各种可能情况下的应力校核。

最后选择接管法兰、密封元件和鞍座，完成本次设计任务。

在实际应用中，固定管板式换热器结构简单、制造方便、成本低、管程清洗方便、规格系列范围广，故在工程上得到广泛应用。

所以我本次设计选择了固定管板式换热器的设计。

关键词:换热器；结构设计；强调计算；应力校核AbstractThe graduation design task is to design a heat exchanger. First analysis design task and conditions, choose the type of preliminary heat exchanger, process arrangement, then process structure calculation, and focusing on the turbulent flow and heat transfer area degree the margin accounts. After the completion of the above is the structure design, including the tube plate, shell and tube box, baffle plate, sealing, head of heat exchange tube, flange, take over of design of, and determined the connection mode and sealing form. The next step is for strength calculation, calculated for each part, then area, allowable stress calculation, torque, and then carry out all the possible check the stress. The last choice to take over flange, seal components and saddle, complete the design task. In practical applications, fixed tube plate heat exchanger simple structure, easy fabrication, low cost, convenient washing, provide specifications series range wide, it is widely applied in engineering. So this design I chose fixed tube plate heat exchanger to design.Keywords:Heat exchanger; Structure design; Emphasize computing; Stress checking目录摘要 (I)Abstract (II)第1章绪论 (1)课题背景 (1)换热器的研究现状 (1)第2章确定设计方案 (3)设计任务和操作条件 (3)换热器类型的选取 (3)流程安排 (3)第3章工艺计算 (4)物性数据的确定 (4)定性温度的确定 (4)物性数据 (4)估算传热面积 (5)平均传热温差 (5)由煤油的流量计算热负荷 (6)传热面积计算 (6)冷却水用量 (7)结构尺寸的设计 (7)换热管的选择和管内流速的确定 (7)确定管程数和传热管数 (7)平均传热温差校正及壳程数 (8)壳体内径 (9)折流板 (10)传热管排列和分程方法 (10)接管 (11)其他附件 (12)换热器核算 (13)传热能力核算 (13)壁温核算 (17)换热器内流体的流动阻力 (18)换热器主要结构尺寸表 (19)第4章换热器结构设计 (21)壳体、管箱壳体和封头设计 (21)选取接管 (21)接管外伸长度 (22)接管与筒体和管箱壳体的连接 (22)接管位置的确定 (22)换热管与管板 (23)换热管 (23)管板 (24)壳体与管板、管板与换热管的连接 (25)壳体与管板的连接 (25)换热管与管板的连接 (26)其他部件 (26)拉杆与定距管 (26)折流板 (27)膨胀节 (27)第5章强度计算 (30)设计条件 (30)结构尺寸 (30)材料选择及许用应力的计算 (31)管箱设计 (33)封头计算 (33)筒体设计 (34)换热器管板设计 (34)相关面积计算 (34)换热管许用应力的计算 (36)力矩计算 (36)应力校核计算 (43)P=的情况 (43)壳程设计压力0sP=的情况 (50)管程设计压力0t开孔补强 (57)第6章法兰、垫片及鞍座的设计 (58)接管法兰 (58)接管法兰的材料 (58)对材料的加工要求 (58)排气、排污接管法兰 (58)煤油进出口接管法兰 (58)循环冷却水进出口接管法兰 (59)垫片选择 (59)鞍座的选择 (59)技术要求 (62)结论 (63)参考文献 (64)致谢 (65)第1章绪论课题背景换热器的研究现状第2章确定设计方案设计任务和操作条件换热器类型的选取流程安排第3章 工艺计算物性数据的确定定性温度的确定参考文献，对于一般轻油和水等低粘度流体，其定性温度可取流体进出口温度的平均值。

目录第1章绪论 (1)1.1 热力系统简介 (1)1.2 本设计热力系统简介 (3)第2章基本热力系统确定 (5)2.1 锅炉选型 (6)2.2 汽轮机型号确定 (7)2.3 原则性热力系统计算原始资料以及数据选取 (8)2.4 全面性热力系统计算 (8)第3章主蒸汽系统确定 (18)3.1 主蒸汽系统的选择 (18)3.2 主蒸汽系统设计时应注意的问题 (20)3.3 本设计主蒸汽系统选择 (20)第4章给水系统确定 (22)4.1 给水系统概述 (22)4.2 给水泵的选型 (22)4.3 本设计选型 (25)第5章凝结系统确定 (27)5.1 凝结系统概述 (27)5.2 凝结水系统组成 (27)5.3 凝汽器结构与系统 (30)5.4 抽汽设备确定 (30)5.5 凝结水泵确定 (30)第6章.回热加热系统确定 (32)6.1 回热加热器型式 (32)6.2 本设计回热加热系统确定 (37)第7章.旁路系统的确定 (39)7.1 旁路系统的型式及作用 (39)7.2 本设计采用的旁路系统 (42)第8章.辅助热力系统确定 (43)8.1 工质损失简介 (43)8.2 补充水引入系统 (43)8.3 本设计补充水系统确定 (44)8.4 轴封系统 (44)第9章.疏放水系统确定 (45)9.1 疏放水系统简介 (45)9.2 本设计疏放水系统的确定 (45)参考文献 (47)致谢 (48)第1章绪论1.1热力系统简介发电厂的原则性热力系统就是以规定的符号表明工质在完成某种热力循环时所必须流经的各种热力设备之间的系统图。

原则性热力系统具有以下特点：（1）只表示工质流过时状态参数发生变化的各种必须的热力设备，同类型同参数的设备再图上只表示1个;（2）仅表明设备之间的主要联系，备用设备、管路和附属机构都不画出；（3）除额定工况时所必须的附件（如定压运行除氧器进气管上的调节阀）外，一般附件均不表示。

产品冷却器课程设计一、课程目标知识目标：1. 学生能够理解产品冷却器的基本概念、分类及其在工业生产中的应用。

2. 学生能够掌握产品冷却器的工作原理、关键部件和冷却效果的评估方法。

3. 学生能够了解不同类型产品冷却器的优缺点，并能够根据实际需求选择合适的产品冷却器。

技能目标：1. 学生能够运用所学知识，分析并解决产品冷却器在实际应用中遇到的问题。

2. 学生能够运用图表、数据和文字等形式，展示产品冷却器的选型、安装和使用过程。

3. 学生能够通过小组合作，完成对产品冷却器的设计、制作和性能测试。

情感态度价值观目标：1. 学生养成积极主动、严谨求实的科学态度，对产品冷却器技术产生浓厚兴趣。

2. 学生培养团队合作意识，学会倾听、尊重他人意见，共同解决问题。

3. 学生认识到产品冷却器在节能减排、环保等方面的重要性，树立绿色环保意识。

课程性质：本课程为技术应用型课程，结合实际工业生产场景，培养学生对产品冷却器知识的理解和应用能力。

学生特点：初三学生，具有一定的物理基础，好奇心强，喜欢动手实践，但注意力容易分散。

教学要求：结合学生特点，注重理论与实践相结合，以案例导入、小组讨论、实验操作等形式，激发学生学习兴趣，提高教学效果。

通过分解课程目标为具体学习成果，使学生在学习过程中能够明确自己的任务和目标，为后续教学设计和评估提供依据。

二、教学内容1. 产品冷却器概述- 冷却器的定义、分类及作用- 冷却器在工业生产中的应用案例2. 产品冷却器的工作原理与关键部件- 冷却器的工作原理- 冷却器关键部件的结构与功能- 冷却效果的评估方法3. 不同类型产品冷却器的优缺点及应用- 风冷式、水冷式、油冷式等冷却器的特点- 不同类型冷却器的适用场景及选型要点4. 产品冷却器的选型、安装与使用- 冷却器选型的依据和方法- 冷却器的安装位置、方式及注意事项- 冷却器的使用与维护5. 产品冷却器的设计与制作- 冷却器设计的基本要求- 设计方案的形成与优化- 小组合作完成冷却器的制作和性能测试教学内容安排与进度：第一课时：产品冷却器概述第二课时：产品冷却器的工作原理与关键部件第三课时：不同类型产品冷却器的优缺点及应用第四课时：产品冷却器的选型、安装与使用第五课时：产品冷却器的设计与制作（含小组讨论、实验操作等）教材章节关联：本教学内容与《物理》课本第四章“热学”内容相关，重点关注热交换器（冷却器）的工作原理、选型和应用等方面。

冷却器毕业设计篇一：换热器冷却器课程设计课程设计任务书1、设计题目：年处理量20万吨柴油冷却器的设计2、操作条件：（1）柴油：入口温度175℃；出口温度90℃；（2）冷却介质：采用循环水，入口温度20℃，出口温度50℃；（3）允许压降：不大于105Pa；（4）柴油定性温度下的物性数据：?c＝720kg/m3?c?6.6?10-4Pa.Scpc?2.48kJ/(kg.0c)?c?0.133w/(m.0c)（5）每年按330天计，每天24小时连续生产。

3、设计任务：（1）处理能力：XX00t/a柴油；（2）设备型式：列管式换热器；（3）选择适宜的列管换热器并进行核算；（4）绘制带控制点的工艺流程图和设备结构图，并编写设计说明书。

摘要柴油冷却器是帮助柴油散热的一个装置。

本次课程设计采用浮头式换热器来实现柴油冷却。

在设计中，主要以循环水为冷却剂，在给定的操作条件下对柴油冷却器进行设计。

本设计的内容包括：1、设计方案的确定：换热器类型的选择、流动空间的选择等。

2、换热器的工艺计算：换热器面积的估算、换热器工艺尺寸的计算、换热器的核算等。

3、操作条件图等内容。

目录摘要 ................................................ ................................................... ................................................... (2)ABSTRACT .......................................... ................................................... ................................ 错误！未定义书签。

第1章绪论 ................................................ ................................................... ................................................... . (3)1.1换热器技术概.................................................. 错误！未定义书签。

学号： 11403438常州大学毕业设计（论文）（2015届）题目江苏斯尔邦醇基多联产项目26万吨/年丙烯腈装置------ 蒸汽冷却器设计学生邹侗学院怀德学院专业班级装备（怀）111 校内指导教师张琳专业技术职务教授校外指导老师邱鹏专业技术职务工程师二○一五年三月江苏斯尔邦醇基多联产项目26万吨/年丙烯腈装置---蒸汽冷却器设计摘要：在江苏斯尔邦醇基多联产项目26万吨/年丙烯腈装置中，为了使生产过程中的水得到充分利用，将产生的水蒸汽冷凝。

故需设计一台蒸汽冷却器使流体温度达到工艺流程中所需的温度要求，满足工业生产的需要，同时也可以提高能源的利用率。

本设计冷凝器从工作原理上划分属于换热器的一种，故结合《化工工艺设计手册》、《换热器设计手册》、《钢制列管式固定管板换热器结构设计手册》等相关规范了解换热器的设计、发展、用途等方面的知识，通过气液热交换器的设计过程为主线，从工艺、结构及强度校核等几个方面体现设计过程。

本设计的主要内容为：（1）对换热器的基本结构和原理进行简单的阐述。

（2）根据给定的工艺技术参数以的相关条件，进行工艺计算。

（3）综合考虑换热管束、管板、管箱、壳体、折流板、进、出接管及防冲与导流等结构部分的设计并进行强度校核。

（4）对换热器的制造检验安装进行简介。

本文是在压力容器的设计基础上，查阅常规换热器的设计标准，综合考虑下得出换热器的设计数据，结果表明符合工艺要求，满足本工程设计的需求。

关键词：蒸汽冷却器；工艺计算；结构设计；整体校核；设计规范Jiangsu Sier Bang Alcohol polygeneration project 260,000 tons / year of acrylonitrile plant---The Steam Cooler DesignAbstract：Jiangsu Sier Bang Alcohol polygeneration project 260,000 tons / year of acrylonitrile plant in order to make the production process of water are fully utilized, the resulting water vapor condensation. It is necessary to design a steam cooler fluid temperature reaches a predetermined temperature indicators processes to meet the needs of process conditions, but also can improve energy efficiency. The design of the condenser from the working principle of a division belonging to the heat exchanger, it is combined with "Chemical Process Design Manual", "Heat Exchanger Design Handbook", "steel tube Fixed tube sheet heat exchanger design handbook" and other knowledge-related specification for heat exchanger design, development, use and other aspects of the design process by gas heat exchanger main line, reflecting the design process from several aspects, structure and strength check. The main contents of this design are: (1) The basic structure of the heat exchanger and the principle of a simple exposition. (2) according to the given technical parameters related to the conditions, the process calculation. Moiety (3) Considering the heat exchange bundles, tube plates, tube box, shell, baffles, into and out of the red and the like takeover and anti-diversion design and strength check. (4) heat exchangers, manufacturing and testing installation Introduction. This article is designed on the basis of the pressure vessel, consult a conventional heat exchanger design standards come under the heat exchanger design data into account, the results indicate that meet the technical requirements to meet the needs of the engineering design.Keywords:Steam cooler; process calculation; structural design; overall check; design specifications目录摘要 (Ⅰ)Abstract (Ⅱ)目录 (Ⅲ)术语表 (Ⅴ)1 绪论 (1)1.1换热器简介 (1)1.2固定管板式换热器简介 (1)1.3换热器结构分析 (1)2 工艺计算 (2)2.1. 基本设计参数 (2)2.2 确定各介质的物性参数 (2)2.3 计算总热流量 (2)2.4 初设总传热系数 (3)2.5 初选换热器规格 (3)2.6 校核总传热系数K (3)2.6.1 管程传热膜系数计算 (3)2.6.2 壳程传热膜系数计算 (3)2.6.3 总传热系数K (4)2.7 校核壁温 (4)2.8 校核冷凝液流型 (5)2.9 接管尺寸的确定 (5)2.9.1 管程进出口 (5)2.9.2 水蒸汽进口 (5)2.9.3 冷凝水出口 (6)2.10压力降计算校核 (6)2.10.1 管程的压力降 (6)2.10.2 壳程的压力降 (6)3 换热器结构设计及校核 (7)3.1 管程封头设计与校核 (7)3.2 管程筒体设计及水压试验 (8)3.3 开孔补强 (9)3.3.1 壳程接口处的开孔补强 (9)3.3.2 管程接口处的开孔补强 (10)3.4 接管最小位置 (11)3.4.1 壳程接管最小位置 (11)3.4.2 管程接管最小位置 (11)3.5 排气排液管设计 (12)3.6 管板法兰及螺栓设计与校核 (13)3.6.1 管板及法兰设计 (13)3.6.2 管板强度校核计算 (14)3.6.3 法兰垫片和螺栓计算及校核 (17)3.6.4 设计条件不同危险组合工况的应力计算 (19)3.7 壳程筒体设计与水压试验 (21)3.8 管束拉杆及定距管 (22)3.8.1 换热管的设计及校核 (22)3.8.2 拉杆的选取 (22)3.8.3 定距管 (23)3.9 折流板设计 (23)3.10 防冲板设计 (24)3.11 旁路挡板设计 (25)3.12 吊耳设计 (26)3.13 鞍座的选取及强度校核 (26)3.13.1 鞍座结构的选取 (27)3.12.2 鞍座的强度校核 (28)4 设备的制造安装与检验 (32)4.1制造设计与材料要求 (32)4.2设备安装 (32)4.3设备检验 (32)5 结束语 (33)参考文献 (34)致谢 (35)术语表1 绪论1.1换热器简介换热器是使在不同温度下两种或多种流体化工设备之间的材料实现热交换的一种设备，是一种将热量从较高温度的流体传递到较低温度下的流体，以此来达到使流体温度变为规定温度的工艺要求的设施。

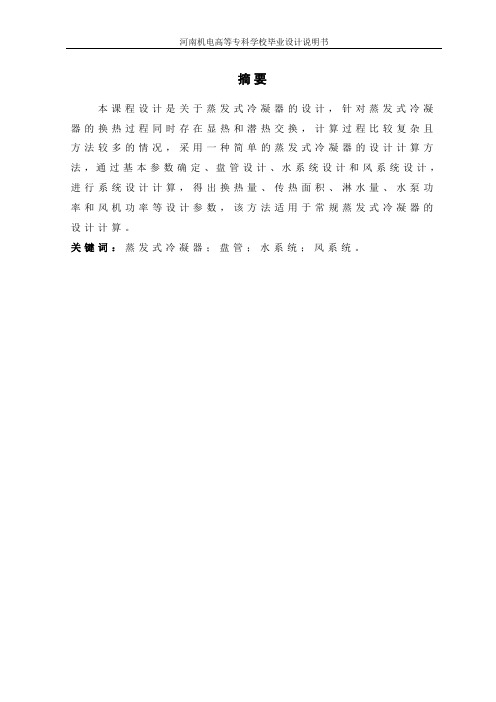

摘要本课程设计是关于蒸发式冷凝器的设计，针对蒸发式冷凝器的换热过程同时存在显热和潜热交换，计算过程比较复杂且方法较多的情况，采用一种简单的蒸发式冷凝器的设计计算方法，通过基本参数确定、盘管设计、水系统设计和风系统设计，进行系统设计计算，得出换热量、传热面积、淋水量、水泵功率和风机功率等设计参数，该方法适用于常规蒸发式冷凝器的设计计算。

关键词：蒸发式冷凝器；盘管；水系统；风系统。

AbstractThe evaporative condenser is designed. For the heat transfer process of evaporative condenser with latent heat exchange and sensible heat exchange, the calculation method is complex. It has a lot of method for evaporative condenser and a simple practical design calculation method of evaporative condenser is used for the design and calculations of the conventional evaporative condenser.Through the calculation of basic parameters, coil design, water system design and air system design, system design calculations were completed. The quantity of heat transfer, the area of heat transfer, the quantity of spray water, pump power and fan power were calculated. This method is applicable to the conventional design and calculation of the evaporative condenser.Keywords ：evaporative condenser; coil ; water system ; air system目录绪论 (1)第1章冷凝器的种类 (2)1.1水冷式冷凝器 (2)1.1.1立式壳管式冷凝器 (2)1.1.2卧式壳管式冷凝器 (3)1.1.3套管式冷凝器 (3)1.2空气冷却式冷凝器 (4)1.3淋水式式冷凝器 ................. 错误！未定义书签。

化工原理课程设计*者：***学号：*********学院：化学与生物工程学院专业：应用化学题目：非标准系列管壳式气体冷却器的设计指导者：陶彩虹老师化工原理课程设计任务书一、设计题目：非标准系列管壳式气体冷却器的设计二、设计条件1.生产能力：混合气体流量为6000/h，混合气的相对分子质量为17.2.混合气进口温度为144.5℃，出口温度为57℃，冷却水入口温度30℃，出口温度36℃。

4.两流体均无相变。

三、设计步骤及要求1.确定设计方案（1）选择列管式换热器的类型（2）选择冷却剂的类型和进出口温度（3）查阅介质的物性参数（4）选择冷热流体流动的空间及流速2.初步估算换热器的传热面积3.初选换热器规格4.校核（1）核算换热器的传热面积，要求设计裕度不小于10%，不大于20%。

（2）核算管程和壳程的流体阻力损失。

如果不符合上述要求重新进行以上计算5.附属结构如封头、管箱、分程隔板、缓冲板、拉杆和定距管、人孔或手孔、法兰、补强圈等的选型四、设计成果1.设计说明书（A4纸）（1）内容包括封面、任务书、目录、正文、参考文献、附录（2）格式必须严格按照兰州交通大学毕业设计的格式打印。

2.换热器工艺条件图（2号图纸）（手绘）五、时间安排（1）第19周～第20周，于7月17号下午3点本人亲自到指定地点交设计成果.六、设计考核（1）设计是否独立完成；（2）设计说明书的编写是否规范（3）工艺计算与图纸正确与否以及是否符合规范（4）答辩七、参考资料1.《化工原理课程设计》贾绍义柴诚敬天津科学技术出版社2.《换热器设计手册》化学工业出版社3.《化工原理》夏清天津科学技术出版社目录1.摘要 (1)2.文献综述 (2)2.1热量传递的概念与意义 (2)2.1.1热量传递的概念 (2)2.1.2. 化学工业与热传递的关系 (2)2.1.3.传热的基本方式 (2)2.2换热器简介 (3)2.2.1固定管板式换热器 (3)2.2.2浮头式换热器 (3)2.2.3 U形管式换热器 (4)2.3 列管式换热器设计一般要求 (5)2.4 流体流径的选择 (6)2.5管壳式换热器 (6)2.5.1工作原理 (6)2.5.2主要技术特性 (7)3.工艺计算 (8)3.1 确定设计方案 (8)3.1.1确定流体的定性温度 (8)3.1.2选择列管式换热器的形式 (8)3.1.3确定流体在换热器中的流动途径 (8)3.2设计参数 (8)3.3计算总传热系数 (8)3.3.1.热流量 (9)3.3.2冷却水用量 (9)3.3.3计算传热面积 (9)3.3.4工艺结构尺寸 (9)3.3.5传热计算 (10)3.3.6换热器内流体的流动阻力 (12)4.换热器主要结构尺寸和计算结果 (15)5.参考文献 (16)6.附录 (17)6.1英文字母 (17)6.2 希腊字母 (17)6.3下标 (17)1.摘要热量传递不仅是化工、能源、宇航、冶金、机械、石油、动力、食品、国防等各工业部门重要的单元操作之一，它还在农业、环境保护等其他部门中广泛涉及。

摘要在SHL10-1.25/250-AⅢ型锅炉设计中，我们通过设计任务书给定的设计参数以及参考相关设计资料，进行初步设计与热力计算。

该设计的内容包括燃料与燃烧计算、锅炉热平衡计算、锅炉炉膛、防渣管、过热器、锅炉管束等设备的热力计算。

在热力计算中，利用先假设后校核，逐次逼近法，进行计算，同时确定炉体及相关部件的尺寸和各个受热面面积及布置形式。

在设计当中，查阅了许多有关链条锅炉方面的资料，这种锅炉在现代工业发展中被普遍运用，而且技术越来越成熟，所以为本课题的链条锅炉设计提供了很大的帮助，进而完成了本次双锅筒横置式链条炉排锅炉的初步热力计算和基本结构设计。

本次设计还包括任务说明书，计算说明书、锅炉本体图，空气预热器零件图，省煤器零件图。

关键词:链条炉；锅炉炉膛；热力计算。

AbstractAccording to design parameters that has given design and the relevant design information,we make heat calculations and preliminary design calculation on SHL10-1.25/250-A Ⅲboiler.The main contents include introduction, fuel and combustion calculations, boiler heat calculation balance, boiler furnace,anti-thermal residue management and other computing devices.In the thermal calculation, firstly,we use the methods of assumptions, and then check them and successive approximation to calculateing .Simultaneously,we determine the size of furnace and related components and layout of various heating surface.In the design, through a lot of information about the chain boiler, this boileris are widely used in the modern industry, and the technology is more and more ripe, so it provides a helpful program for the subject-based chain boiler design.this design also includes mission statement ,calculation specifications,the CAD chart of the boiler body , air preheater and economizer.Keywords: chain boiler ; furnace ;thermal calculation.目录1绪论 (1)1.1 设计题目的提出 (1)1.1.1 工业锅炉的概述 (1)1.1.2 燃煤工业锅炉燃烧现状 (1)1.2 国内外研究现状 (2)1.3 设计内容与研究方法 (2)1.3.1 设计主要内容 (3)1.3.2 研究方法 (3)1.3.3 校核热力计算主要内容 (3)1.3.4 热力计算步骤 (4)1.3.5 设计中遇到的主要问题及解决办法 (4)2设计任务书 (6)2.1 设计题目 (6)2.2 原始资料 (6)2.3 燃料特性 (6)3炉膛热力计算 (7)3.1 烟道空气系数及受热面漏风系数 (7)3.2 辅助计算 (8)3.2.1 理论空气与烟气的特性计算 (8)3.2.2 燃烧产物容积和焓的计算 (10)3.2.3 锅炉热平衡及燃料消耗量计算 (12)3.2.4 锅炉热平衡及燃料消耗量计算 (21)3.3 炉膛几何特性及热力计算 (21)3.3.1 燃烧室尺寸假定与校核 (23)3.3.2 炉膛传热计算参数 (28)4对流受热面的热力计算 (36)4.1 锅炉的对流受热面的概述 (36)4.1.1 对流过热面 (36)4.1.2 对流传热过程 (36)4.2 对流受热面传热的计算公式 (36)4.3 防渣管结构特性及热力计算 (44)4.4 过热器结构特性及热力计算 (47)4.5 锅炉管束结构特性及热力计算 (47)4.6 省煤器和空气预热器结构特性及热力计算 (48)5热力计算汇总与校核 (49)6结论 (50)致谢 (51)参考文献 (52)1绪论1.1 设计题目的提出1.1.1 工业锅炉的概述我国为了与发电用的大型锅炉相区别，把容量65吨/时以下为工业生产供热、为建筑物供暖的锅炉称为工业锅炉。

化工原理课程设计——柴油冷却器柴油冷却器设计说明书学院：班级：姓名：学号：日期：化工原理课程设计——柴油冷却器目录一．设计任务书 (2)二．物性参数的确定 (2)三. 确定设计方案 (2)1．选择换热器的类型 (2)2．流程安排 (2)四．估算传热面积 (2)1.传热器的热负荷 (3)2.平均传热温差 (3)3.传热面积估算 (3)五．工艺结构尺寸 (3)1.管径和管内流速 (3)2.管程数和传热管数 (3)3.平均传热温差校正和壳程数 (4)4.传热管排列和分程方法 (4)5.壳程内径 (4)6.折流板 (4)7.其他附件 (5)8.接管 (5)六．换热器核算 (5)1.传热能力核算（1）管程传热膜系数 (5)（2）污垢热阻和管壁热阻 (6)（3）壳程对流传热膜系数 (6)（4）总传热系数K (6)（5）传热面积裕度 (7)2.换热器内流体的流动阻力 (7)（1）管程流动阻力 (7)（2）壳程流动阻力 (8)七．换热器主要工艺结构尺寸和计算结果表 (8)八．设备参考数计算 (9)1.壳体壁厚 (9)2.接管法兰 (9)3.设备法兰 (9)4.封头管箱 (9)5.设备法兰用垫片 (10)6.管法兰密封用垫片 (10)7.管板 (10)8.支座 (10)9.设备参数总表 (11)九. 参考文献 (11)1化工原理课程设计——柴油冷却器2十．学习体会与收获 (12)一、设计任务书1.设计任务书和设计条件柴油36000kg/h 由180℃被冷却到130℃与油品换热，以回收其热能，油品进出口温度为60℃和110℃。

两侧污垢热阻为0.0002 m 2·℃/w ，初设K=270 w/m 2·℃ 。

二、物性参数的确立柴油 ：进口温度t h1：180℃ 出口温度t h2：130℃ 定性温度：t m 柴=℃t t h h 1552130180221=+=+油品： 进口温度t c1：60℃ 出口温度t c2：110℃ 定性温度：t m 油 =℃85211060221=+=+c c t t三、设计方案的确立 1．选择换热器的类型由于t m 柴－t m 油=155－85=70℃>50℃ ，所以选用浮头式换热器为宜。
