文档说明：由于CF卡常用于TRUE IDE模式，所以本文档针对CF规范4.0中只翻译了与TRUE IDE模式相关的文档说明，另外两种模式没有翻译。
并且没有翻译时序操作部分。
由于都是图表，请参照英文手册。
1.1 介绍闪存协会（CFA）成立于1995年10月，它的前提是：闪存（CF）技术能够引入一种新型的先进的、小型的轻量型、低功耗的移动产品，可以显著提高生产率，并提高数百万人的生活方式。
CF技术背后的理念很简单：捕捉、保留和传输闪存存储卡上的数据、音频和图像。
CF存储卡提供了在各种数字系统之间轻松传输所有类型的数字信息和软件的能力。
CFA批准并公布了“CF卡”标准。
这种独立于供应商的规范使得用户能够开发出能够正确运行的CF产品，并且与未来的CF设计兼容，消除了兼容性问题。
现在，CFA已经开发了CF+规范，将CF概念扩展到闪存之外，并包括了输入/输出设备和磁盘数据存储。
CF+规范还包括type I（3.3毫米厚）卡和type II（5毫米厚）。
虽然闪存和许多I/o设备可以装入I型卡，但II型卡能使容量更大的闪存卡、磁碟卡和许多额外的I/o卡。
1.2 CFA目标和目的CFA的目标是促进和鼓励全世界采用CF+和（CF）技术作为一个开放标准。
该协会的主要目的是推动第二来源的可用性;促进接受CF+规范作为跨平台和全球市场的行业标准;确保对CF和CF+产品的用户的兼容性，并在保证向后兼容性的同时不断改进已批准的CF+标准。
1.3 CF卡概述CF+是一种小型的标准卡标准，它包含了（CF）闪存、磁碟卡和输入/输出卡，但不限于串行卡、以太网卡、传真/调制解调器卡和无线寻呼机卡。
CF+卡提供了高容量的数据存储和输入/输出功能，这些功能都符合个人计算机存储卡国际协会的标准。
（在日本，适用的标准小组是JEITA。
）CF+规范和PC卡ATA标准之间的细微差别在本规范的附录中有文档记录。
尽管匹配簿的大小，CF+和CF卡可在pc卡TypeII或Type III套接字中使用被动适配器。

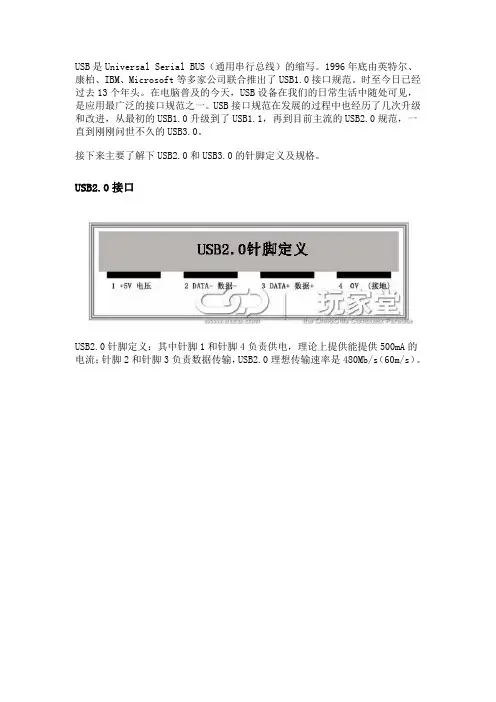

USB是Universal Serial BUS（通用串行总线）的缩写。
1996年底由英特尔、康柏、IBM、Microsoft等多家公司联合推出了USB1.0接口规范。
时至今日已经过去13个年头。
在电脑普及的今天，USB设备在我们的日常生活中随处可见，是应用最广泛的接口规范之一。
USB接口规范在发展的过程中也经历了几次升级和改进，从最初的USB1.0升级到了USB1.1，再到目前主流的USB2.0规范，一直到刚刚问世不久的USB3.0。
接下来主要了解下USB2.0和USB3.0的针脚定义及规格。
USB2.0接口USB2.0针脚定义：其中针脚1和针脚4负责供电，理论上提供能提供500mA的电流；针脚2和针脚3负责数据传输，USB2.0理想传输速率是480Mb/s（60m/s）。
以上就是我们常见常用的几种USB2.0接口规格，而在后面的测试中笔者主要用到“类型A”和“Mini-B”2种接口设备。
USB3.0接口USB 3.0采用了9针脚设计，为了向下兼容USB2.0，其中四个针脚和USB 2.0的形状、针脚定义均完全相同（图中有误，信号线D+与D-颠倒了）。
另外5根是专门为USB 3.0的传输加速，称之为：Super Speed。
未来市场将会推出的几种USB3.0接口规格。
USB3.0是最新推出的接口规范，目前支持USB3.0的设备寥寥无几，对于普通用户朋友们而言现在还用不上。
为了更贴近目前用户的使用情况，本文只针对USB2.0设备进行供电测试。
测试原理及方法根据USB2.0的针脚定义，我们可以使用一条USB2.0延长线连接到一个无外接供电的USB Hub，所有USB设备均连接到这个Hub上，截断延长线中的V+导线并在其中串入45mOhm的无感电阻，用万用表测量电阻两端的压降，由欧姆定律I=U/R 即可得出USB供电线路上的电流值。
笔者把USB延长线中的导线V+截断，串入分流电阻。
USB延长线改造中采用的分流电阻的规格是：5A -75mV，我们可以从中得出单个分流电阻的阻值是15mOhm。

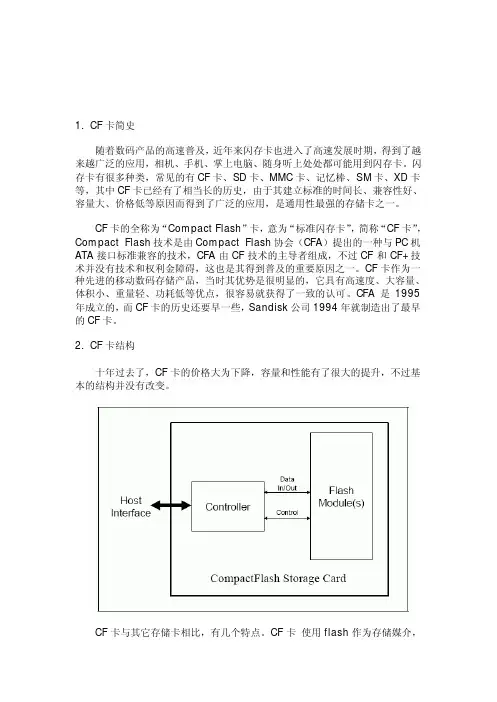

ＣＦ卡技术及规格 1.CF卡简史随着数码产品的高速普及，近年来闪存卡也进入了高速发展时期，得到了越来越广泛的应用，相机、手机、掌上电脑、随身听上处处都可能用到闪存卡。
闪存卡有很多种类，常见的有CF卡、SD卡、MMC卡、记忆棒、SM卡、XD卡等，其中CF卡已经有了相当长的历史，由于其建立标准的时间长、兼容性好、容量大、价格低等原因而得到了广泛的应用，是通用性最强的存储卡之一。
CF卡的全称为“Compact Flash”卡，意为“标准闪存卡”，简称“CF卡”，Compact Flash技术是由Compact Flash协会（CFA）提出的一种与PC机ATA接口标准兼容的技术，CFA由CF技术的主导者组成，不过CF和CF+技术并没有技术和权利金障碍，这也是其得到普及的重要原因之一。
CF卡作为一种先进的移动数码存储产品，当时其优势是很明显的，它具有高速度、大容量、体积小、重量轻、功耗低等优点，很容易就获得了一致的认可。
CFA是1995年成立的，而CF卡的历史还要早一些，Sandisk公司1994年就制造出了最早的CF卡。
2.CF卡结构十年过去了，CF卡的价格大为下降，容量和性能有了很大的提升，不过基本的结构并没有改变。
CF卡与其它存储卡相比，有几个特点。
CF卡使用flash作为存储媒介，无需供电也能保存资料，而且工作时耗电量也很低，它在3.3V或者5V的电压下工作，其耗电量只相当于传统存储设备如磁带、硬盘的3%或更低，适合用在移动设备上；如上图，CF卡由两个基本部分组成：控制芯片和闪存模组，闪存用于存储信息，控制芯片用来实现与主机的连接及控制数据在闪存模块中的传输。
我们结合实物来解说一下。
这是某相机附带的16MB CF卡，打开后可以发现它是由前后两块金属外壳和里面的电路板组成。
CF卡的结构是比较简单的，控制芯片和若干片闪存分别安装在PCB的两面，然后再加上塑料、强化玻璃或金属质地的外壳。
整个CF卡比较坚固，而且没有机械结构，因此除了省电之外，也具有更好的安全性和可靠性，CF卡可以承受比较强的冲击，自如从3米高处摔落都不会对它造成任何影响。
