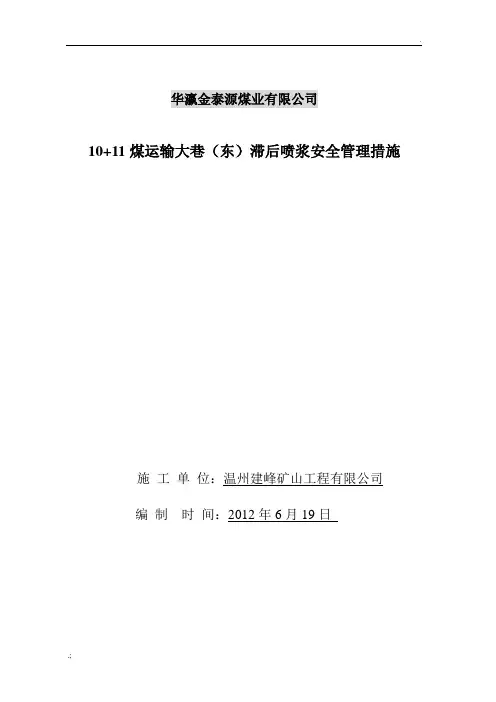

华瀛金泰源煤业有限公司10+11煤运输大巷(东)滞后喷浆安全管理措施施工单位:温州建峰矿山工程有限公司编制时间:2012年6月19日山西灵石华瀛金泰源煤业有限公司10+11煤运输大巷(东)滞后喷浆安全管理措施项目部审批项目经理:年月日技术经理:年月日安全负责人:年月日技术科长:年月日编制人: 2012年6月19日西灵石华瀛金泰源煤业有限公司10+11煤运输大巷(东)滞后喷浆安全管理措施矿方审批技术科:年月日调度室:年月日安监科:年月日通风副总:年月日安全矿长:年月日分管矿长:年月日总工程师:年月日矿长:年月日华赢金泰源煤矿10+11煤运输大巷(东)滞后喷浆安全管理措施金泰源煤矿10+11煤层运输大巷(东)巷道掘进生产时,由于条件所限,巷道掘进后不能及时喷浆支护。
为了保证巷道在以后喷浆过程中的质量,制订本安全技术措施。
一加强顶板的管理对已经掘进的巷道安装顶板离层仪,由施工队严格按照作业规程要求的间距及时完成,安装时应进行编号,挂牌管理。
(—)、顶板离层仪的原理1、LBY-3顶板离层指示仪是监测顶板岩层分离时所产生位移量的专用仪器。
它主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。
本仪器灵敏度高,显示直观,大大减少了视觉误差。
为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度,了解所使用锚杆、锚索的合理性、经济性而需要的科学依据。
2、顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上。
(二)、顶板离层仪结构1、顶板离层仪由孔内锚爪、测量钢丝、孔内固定爪和测读数装置四部分组成:2、孔内锚爪采用弹簧抓爪式结构;3、测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置;4、测读数装置由两个带有刻度标志的塑料横管组成;5、读数刻度和塑料管及管内弹簧组成。
(三)、顶板离层仪的安装1为了准确反映顶板变化情况,离层仪要紧跟工作面迎头安装,在安装后工作面10-600米内的离层仪要每班进行观测记录安装步骤:用锚杆钻机∮28mm钻头打7m—8m深的孔;深部基点:用安装杆将深部基点锚固器推入孔中,直至孔底,抽出安装杆后,手拉一下钢丝绳,确认锚固器已卡住,深部基应固定顶板以上7m—8m处;浅部基点:用安装杆推入浅部基点锚固器至2.3米处,抽出安装杆后用手拉一下钢丝绳,确认锚固器已固定住;2、两端固定螺丝对准刻度:记下浅部、深部的初始读数,用螺丝卡死,并截去多余钢绳。
喷浆管理规定一、喷浆材料要求砼设计强度等级不应低于C20 , 水泥为425#普通硅酸盐水泥,河砂粒径为0.35-0.5mm (中砂),含水率不大于5% ,河砂中严禁含有黄土及杂物。
速凝剂掺入量为水泥毛量的3%-5%,不得使用含有酸、碱或油的水。
二、喷浆技术要求1、配比及强度要求:喷射混凝土由425#普通硅酸盐水泥、河砂配制成。
设计强度等级为C20时,配合比为水泥:河砂=1:4(重量比),水灰比0.4-0.5。
速凝剂掺入量为水泥用量的3%-5%,喷拱取上限,喷淋水区时可酌情加大速凝剂掺入量。
折算为矿车为每车河砂(约2.5m3,松散堆积密度约1600Kg/m3)配20袋水泥(50Kg/袋),7袋速凝剂(25Kg/袋)。
2、喷厚要求:设计喷厚为100mm。
初喷厚度为50mm -70mm , 以覆盖住锚网为准。
复喷后的总厚度不得超过12Omm ,初喷和复喷时间间隔不得超过24小时。
每次喷浆前(含复喷)用高压水冲洗受喷面。
3、水灰比:喷浆手根据经验控制给水量,最合适的水灰比是0.4-0.5之间。
喷射过程中应根据出料量的变化,及时调整给水量,保证水灰比准确。
水灰比控制原则:喷出的砼无干斑、无流淌、粘着力强、回弹料少。
4、挂线要求:喷浆前,需在巷道内拉设7道喷浆定位线。
砼表面平整度:直墙部分靠尺检查1m2≤50mm,拱部要求成“⌒”圆滑。
5、挂线位置:巷道拱基线以上挂设3道(巷道正顶一道,巷道两肩窝各一道),巷道拱基线及以下两帮各挂设2道(拱基线位置一道,底板向上400mm处一道)。
6、挂线方法及材料(1)挂线材料:巷道喷浆挂线使用16#铁丝。
(2)挂线方法:使用铁丝将一端固定在已喷成型的巷道(长度不得小于5m),另一端固定在未成型巷道(一次成巷喷浆长度≤20m)。
(3)具体挂线方法:先将这7条线固定牢靠,然后根据巷道方向线往每条线的下面充填木楔(或其他材料)来进行调整铁丝位置。
线必须绷紧,无下垂。
(4)挂线使用的铁丝应及时回收,重复利用。

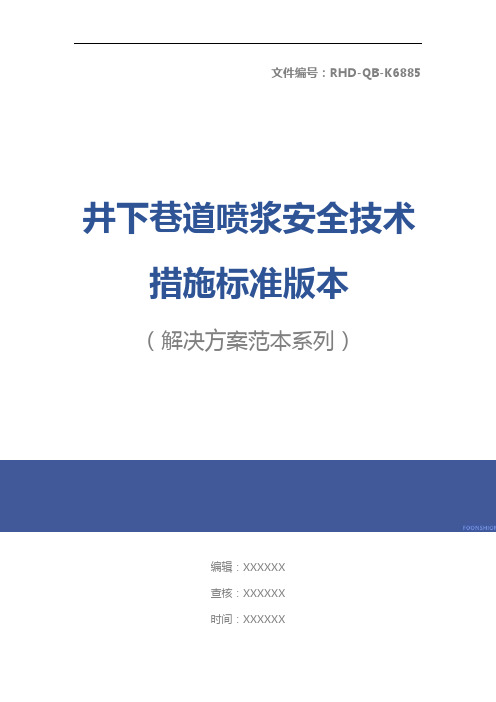

文件编号:RHD-QB-K6885 (解决方案范本系列)编辑:XXXXXX查核:XXXXXX时间:XXXXXX井下巷道喷浆安全技术措施标准版本井下巷道喷浆安全技术措施标准版本操作指导:该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的,并由相关人员在办理业务或操作时进行更好的判断与管理。
,其中条款可根据自己现实基础上调整,请仔细浏览后进行编辑与保存。
根据整体技改工程安排,由公司喷浆队负责对井下未喷浆巷道进行喷浆作业,为保证该工程施工安全,特制定如下安全技术措施。
一、工程概况本次施工巷道为+850水平皮带巷、+905水平轨道巷、+905水平南(北)翼回风巷、采区水仓等采区准备巷道和部分系统巷、瓦斯绕巷等巷道。
巷道支护方式大部分为锚网支护,要求喷浆厚度一般为100mm;小部分为29U型钢拱型棚或工字钢梯形棚支护,要求喷浆厚度一般为150mm;具体要求按该处巷道设计执行。
混凝土强度为C20,用料配合比按送检配合比通知单执行。
二、施工方案(一)施工前的准备1、喷浆施工前,把混凝土材料送质监部门检验,待检验合格后,按照混凝土配合比进行喷浆支护。
2、由通风部门在喷浆施工地点进风侧5??10m 范围内适当位置安设瓦斯和风速监控传感器,与施工地点喷浆、运输等电气设备实现风电、瓦斯电闭锁。
3、由喷浆队在喷浆施工地点回风侧15??20m 范围内适当位置安设一组全断面喷雾降尘设施。
4、喷浆前必须对作业范围内的管线、测点、通风设施的进行合理保护。
5、将风、水管线送至作业地点并接好,打开供风、供水阀门,检查风压、水压,并检查风水管路是否漏风、漏水、畅通,如有问题及时处理。
6、喷浆材料提前运至施工地点附近。
(1)由队组预计当班材料用量,在进口料场拌料装车。
(2)运输队负责井筒及大巷的材料运输。
(3)队组负责将材料由大巷车场运输至施工地点附近。
(二)施工方法1、作业方式采用“三暟恕敝谱饕怠J褂玫鞫冉食登R蟪翟肆稀?2、喷浆前应先将各种设备、电缆、管道用塑料布包好、盖好,严防喷浆时挂浆。
煤矿井下巷道喷浆标准及安全技术措施为加强井下巷道喷浆工程质量管理,确保喷浆作业安全。
特制定如下安全技术措施,并严格按此措施执行。
一、喷浆标准(一)原料、配比及强度要求1、原料要求:①水泥:矿渣硅盐酸水泥,标号42.5,过期、受潮、结块的水泥不得使用。
②2骨料:石子:5-8mm,砂子:黄砂,含泥量不超过5%。
③3水:要干净、无杂物,不得使用污水及PH值小于4的酸性水和含硫水。
④速凝剂:FJW-8型速凝剂,要按出厂说明书和水泥性质配合使用,掺量一般为水泥重量的3-5%。
要求在3-5min内初凝,10min内终凝。
速凝剂的存放要保持干燥,不得破包,以防受潮。
2、配比要求:水泥:水:砂:石子为1:0.45:2.49:2.033、喷射混凝土的强度等级不应低于C20。
(二)喷浆要求1、挂线要求:喷浆前,需在巷道内拉设喷浆定位线。
2、挂线位置:①拱形断面:巷道内需拉设7条喷浆定位线,巷道拱基线以上挂设3道(巷道正顶一道,巷道两肩窝各一道),巷道拱基线及以下两帮各挂设2道(拱基线位置一道,底板向上400mm处一道)。
②矩形断面:巷道内需拉设5条喷浆定位线,巷道顶板中心挂设一道,巷道两帮各挂设2道(根据巷道高度平均挂设)。
3、挂线方式及材料(1)使用材料:巷道挂线使用8#铁丝。
(2)挂线方法:使用铁丝将一端固定在已喷成型的巷道(长度不得小于5m),另一端固定在未成型的巷道(一次成巷喷浆长度≤20m)。
(3)仅拱部先成巷时挂三道线即可,喷墙体时两帮在另挂设两道线,分别成巷。
(4)挂线使用的铁丝应及时回收,重复利用。
4、平整度要求:直墙部分用1m靠尺和塞尺检查,要求检查点上1m2内的最大值不得超过50mm,巷道净尺寸符合设计要求。
5、厚度要求:尺量检查点两墙基础深度埋设控制喷射混凝土厚度的标志(厚度控制钉、喷射线),喷射混凝土厚度不应小于设计值得90%(两帮150mm,顶板100mm),一次喷射厚度应大于50mm,若一次喷射够厚度达不到设计要求,可分次喷射,但复喷时间间隔不得超过2小时,否则应用高压风水重新清洗受喷面。
左权永兴煤化有限责任公司井下巷道喷浆安全措施文件统一编号:YMCS-JJ-YX-2014-工程名称:_ 井下巷道喷浆______编制人:___________________ ____施工单位:武汉钢铁宏信置业永兴项目部编制日期:________________________项目部会审意见表建设单位审批意见表井下巷道喷浆安全措施由于井下已施工基建巷道受运输条件制约没有及时喷浆,部分巷道存在局部漏顶、有网包或部分锚杆失效,为保证喷浆施工安全和质量,每单位工程喷浆前,由项目部申请监理、矿方和项目部三方共同跟工程进行喷浆前验收,确认巷道参数符合喷浆要求,提出问题整改完毕并验收合格后,方可进行喷浆工作。
一、喷浆要求:1、按照矿方制定的单位工程喷浆顺序进行作业,每单位工程喷浆严格按照设计断面进行喷浆。
2、每单位工程喷浆前申请监理、矿方、项目部有关人员三方现场验收,确认巷道技术参数,处理漏顶、网包或失效锚网支护,整改完毕验收合格后方可进行喷浆工作。
3、每单位工程喷浆前要求标定好巷道中线、两帮拱基线或帮线,严格按线喷浆,巷道顶、帮凹凸不平处理完成后方可进行喷浆工作,对于深凹出部分进行初喷后并要按间排距为500mm打锚杆挂钢筋网,并在凹出部分进行复喷平整,对于凸出部分按设计断面进行扩刷后,将失效锚杆进行补打后再进行喷浆。
4、根据喷浆厚度进行分层喷浆,一次喷浆厚度30-50mm为宜,复喷不得超过2个小时,超过2个小时喷浆时,用高压水冲洗岩面并全面洒水养护,复喷达到设计喷浆厚度。
5、喷浆完成后每20m在巷道顶、帮打设一组观测孔,观测孔随机选点打设,观测孔直径为Φ28mm,深度不小于喷浆厚度。
6、喷浆严格按照实验室出具的喷浆配比进行拌料,拌料要均匀,水灰比适当,喷浆过程中可以根据实际情况进行适当调整。
喷浆前在巷道悬挂喷浆配比公示牌和巷道断面参数,严格按照规定进行喷浆。
7、由于巷道高度较大,为保证喷浆效果,高度大于3m的巷道搭工作台,操作台使用“双人字”型钢管打设,操作平台铺设厚度不小于50mm木板,木板用铁丝捆绑牢固,要求操作平台打设牢固,高度超过时,施工人员系好安全带,确保施工人员安全。
山煤集团左权宏远煤业有限公司掘进巷道工程质量验收考核办法为了进一步搞好我矿的巷道工程质量,加强对掘进巷道工程质量的管理,特制定本考核办法,具体巷道工程质量验收考核标准如下:一、锚网(喷)索支护考核1、锚杆预紧力:工作面必须有扭矩扳手,无扭矩扳手或不能正常使用罚款队组500元/次;每根锚杆扭矩必须达到150nm 如发现一根不合格,罚队组100元/根。
2、锚杆抗拉拔力:工作面必须有拉拔器,无拉拔器或不能正常使用罚款队组500元/次;每根顶锚杆抗拉拔力》100KN帮锚杆抗拉拔力》70KN如发现一根不合格,罚队组500元/根。
3、锚索锚固力:锚索锁定后的预应力设计值30Mpa最小值不小于设计值的90%,如发现一根不合格,罚队组4、锚杆、锚索外露长度:锚杆外露长度10〜+ 50mm锚索外500元/根。
露长度+ 150mn〜+ 250mm如发现一处不合格,罚队组20元/根。
5、锚杆、锚索间排距:按规程要求锚杆间距误差±100mm排距误差± 100mm如发现一组不合格,罚队组100元/处。
6、锚杆角度:锚杆方向与巷道轮廓线的角度》75°;顶角锚杆的向外角度15°〜25°,上帮锚杆仰角5°〜15° ,如发现一根不合格,罚队组50 元/根。
7、钢带铺设质量:安装牢固,基本密贴顶板(随自由面),不松动。
如发现一处钢带铺设质量不合格,罚队组100元/处。
8、铺网质量:支护用网无锈迹,符合规程规定,网片铺设平整,基本密贴壁面,“三花”式连网,搭接100mm如发现一处网片铺设质量不合格搭接不符合规程要求,罚队组20 元/ 处。
9、喷层厚度:喷层厚度不小于设计值的90% (现场每25m打一组检测孔,一组观测孔至少打3 个均匀布置)。
如发现未打设检测孔或喷层厚度不符合设计要求,罚队组500 元/ 处。
10、表面质量:喷浆巷道表面基本平整密实,墙基无明显裸露。
煤矿喷浆工操作规程一、前言煤矿喷浆工作是指在煤矿井下进行的一项重要工作,主要目的是通过喷浆的方式加固巷道壁面,提高安全生产水平。
为了保证喷浆工作的顺利进行,确保工作人员的安全与效率,制定了煤矿喷浆工操作规程,以规范操作流程,减少事故发生的可能性。
二、操作前准备1. 确认喷浆设备的完好性:检查喷浆设备的各项部件是否完好,如喷浆泵、喷浆管道、喷嘴等,确保可以正常运行。
2. 检查喷浆材料的质量:检查喷浆材料的成分、浓度等指标是否符合要求,确保材料质量达标。
3. 了解工作环境与条件:了解巷道的结构、地质情况,确定喷浆的位置与方式,提前做好准备工作。
三、操作流程1. 巡视巷道:a. 进入巷道前,先进行巡视,查看巷道的整体情况,特别是壁面是否有松动、开裂等现象。
b. 发现异常情况,应立即报告上级,并采取必要的措施,确保安全。
2. 准备喷浆材料:a. 按照配比要求,将喷浆材料与水按比例混合,制备喷浆液。
b. 搅拌时间和速度要符合操作要求,确保喷浆材料的均匀性。
3. 喷浆操作:a. 操作前,确保喷浆设备已经连接好,喷嘴清洁无堵塞。
b. 从安全位置开始喷浆,依次向两侧进行,喷浆间距要均匀,确保覆盖面积均匀。
c. 喷浆时要控制喷浆厚度和速度,避免过度喷浆导致浪费或堵塞。
d. 喷浆过程中,要注意喷浆液的稠度和流动性,及时调整喷浆材料的配比,确保喷浆效果。
e. 喷浆结束后,及时清洗喷浆设备,防止喷嘴堵塞。
4. 工作完成后:a. 出巷前,要对喷浆效果进行检查,确保喷浆均匀覆盖整个壁面。
b. 清理工作现场,清除杂物,保持环境整洁。
c. 喷浆设备要进行检修与保养,确保下次使用时的正常运行。
四、安全注意事项1. 操作人员要穿戴好防护装备,如安全帽、防护眼镜、防护服等。
2. 在喷浆过程中,要注意防止喷浆材料溅到人体,特别是眼睛和皮肤上,避免化学灼伤。
3. 操作人员要时刻保持警觉,注意观察周围环境,发现异常情况要及时报告。
4. 在喷浆过程中,要注意操作设备的安全,避免发生设备故障导致事故。
巷道喷浆安全技术措施巷道喷浆是地下建筑中常见的一种施工方式,可以加强地下结构的稳定性和防水性能。
然而,在进行巷道喷浆施工时,安全问题需高度重视,特别是在设计施工方案和选用材料方面,需要采取一系列的安全技术措施,以避免因巷道喷浆施工引起的事故和损失。
本文将探讨巷道喷浆安全技术措施,以及如何在巷道喷浆施工中保障安全。
一、巷道喷浆中存在的风险巷道喷浆的施工需要使用高压泵将水泥浆注入施工区域,需要注意以下几个安全风险:1、高压泵的操作风险:使用高压泵需要专业工人进行操作,操作不当可能会引起泵的爆炸和人身伤害。
2、喷浆机的损坏风险:喷浆机在运行时需要紧密配合,如果发生故障,可能会引起压力突然上升等危险。
3、水泥浆的毒性风险:水泥浆有毒性,容易对工人造成伤害和污染。
二、巷道喷浆的安全技术措施为保障巷道喷浆施工的安全性,在进行施工前,需要实施以下技术措施:1、确定施工方案:要在设计阶段确定施工方案,包括确定施工时间、施工区域、材料和设备的选择等,以减少施工过程中的意外风险。
2、选择优质材料:选择优质的水泥浆等材料,以确保其具有持久性和稳定性。
3、正确操作高压泵和喷浆机:要保证高压泵和喷浆机的平衡运转,特别是在运行时要高度关注压力变化,以便及时处理。
4、贯穿检查设备:施工期间,需要安装监测设备,监测施工过程中的情况,以及可能出现的负面影响,如震动和水压等。
5、确保施工现场安全:在施工现场,必须严格控制进出,有效保障人员和设备安全。
三、巷道喷浆施工中的安全措施在巷道喷浆施工中,需要采取一些安全措施,以确保人员和设备的安全:1、设备。
在进行巷道喷浆施工时,需要使用安全可靠的设备,包括高压泵、喷浆机、挤板机等设备和工具。
这些设备需要定期进行检查和维修,以确保其运行稳定。
2、材料。
在选择水泥浆等材料时,需要选择优质的材料,以确保其稳定性和持久性。
同时,需要对水泥浆进行过滤,以去除不良物质。
3、人员。
进行巷道喷浆施工时,需要选择熟练的工人进行操作,必须有一位负责安全的监控工人。
开拓巷道喷浆工程施工安全技术措施一、工程概况:由于地面空压机供风有限直接影响井下开拓及回采巷道施工,前期喷射混泥土(砼)巷道没有及时成巷,先利用井下新安装的空压机(胶带巷与轨道巷3#措施巷内),单独安设管路对对各巷道进行喷射混泥土施工,地面利用HPD-800B自动配料机JS----500型搅拌机集中搅拌站进行拌料,特编此措施。
二、混泥土配合比符合施工要求、速凝剂用量符合标准如下:1、砼配合比(体积比)1:2:2(水泥:砂子:石子)2、砼配合比(重量比kg)400:200:820:820:20(水泥:水:砂子:石子:速凝剂)1:0.5:2.05:2.05:0.053、每斗用量(kg)200:100:410:410:10(水泥:水:砂子:石子:速凝剂)三、喷浆成巷标准:1、喷浆前必须先将两帮、低根刷齐,然后两帮挂线喷浆(4条线),墙体凹凸处喷浆补平,喷浆后墙体表面平整度±50mm。
杜绝在浮帮上喷浆。
2、喷浆厚度必须达到设计(100mm)厚度的80%,否则不予验收。
喷浆后的巷道不许外露锚杆、网片、钢筋梯。
3、初喷前清洗巷帮顶、复喷时间不能超过三天,且复喷前清洗巷帮。
4、喷浆前所有巷道必须符合支护设计要求,否则不许喷浆,待整改完毕后方可进行喷浆作业。
5、喷浆前巷道两帮侧浮煤必须清到硬底符合标准,杜绝赤脚、吊裙现象。
6、各巷道喷浆厚度均为100mm。
四、水沟、地坪标准;1、执行2012年8月2日下发的《设计巷道打地坪、水沟施工技术交底单》技术标准。
水沟净300×300,砼厚100mm。
地坪厚度100mm。
2、喷浆前必须按给定的中心线清出毛水沟,巷道底板找正找平,支模成型经验后方可进行打混泥土。
砼强度达到C20。
《喷浆验收管理办法》为加强开拓工程各项验收工作,明确各级管理责任,规范开拓工程验收工作程序,合理有序地进行开拓工程验收,结合伊犁一矿的相关文件及矿方实际,特制定喷浆工程验收制度,具体如下:一、开拓工程验收标准验收依照《煤矿安全规程》、《煤矿安全质量标准化标准》、《作业规程》及相关安全技术措施等技术要求标准执行。
二、锚杆支护验收(喷射混凝土前验收)(一)验收程序:1、开拓巷道在初喷前,施工队组负责人必须提前2小时通知调度室,由调度室通知矿建工程科,矿建工程科接到通知后及时安排工程督查员组织验收。
2、开拓工程验收由工程督查员组织安全质量员、施工队组现场负责人对照所下达通知单的指定巷道,共同对开拓锚巷初喷前进行现场验收,验收合格后,由工程督查员负责对所验收锚巷初喷作标志,并填写“喷浆前验收表”经“三方”签字(工程督查员、矿方施工负责人、施工队长)确认后生效,方可喷浆。
3、验收工程时,若存在不合格工程,工程督查员需下达整改通知单,施工队组根据工程质量标准及要求整改完毕后,提出验收申请,工程督查员再次组织三方验收,直到合格后,填写验收单确认。
(二)验收标准及规定:1、锚巷初喷前验收过程中,若发现因施工单位主观原因造成巷道超宽、超高、或断面不足及巷道凹凸不平等不符合设计要求的不合格工程,施工单位必须采取措施进行处理,否则将不予以验收。
(开拓锚巷超宽、超高大于40cm(含40cm)的;开拓锚巷任何部位凹凸处大于30cm(含30cm);凸出部位必须采取扩帮、放顶等措施进行处理。
凹处部位必须采取造假顶进行处理。
)2、开拓锚巷初喷前工程督查员每次最多可验收5-10m,如遇特殊情况,必须经矿建工程科批准后方可延长。
3、如任意一条开拓巷道累计初喷达20m,该巷道必须复喷成巷15m,复喷成巷后,经工程督查员核实符合成巷要求,方可验收锚巷。
如遇特殊情况,必须经矿建工程科批准后方可进行锚巷验收。
4、机掘巷道锚巷初喷紧跟掘进机,喷浆成巷紧跟二运。

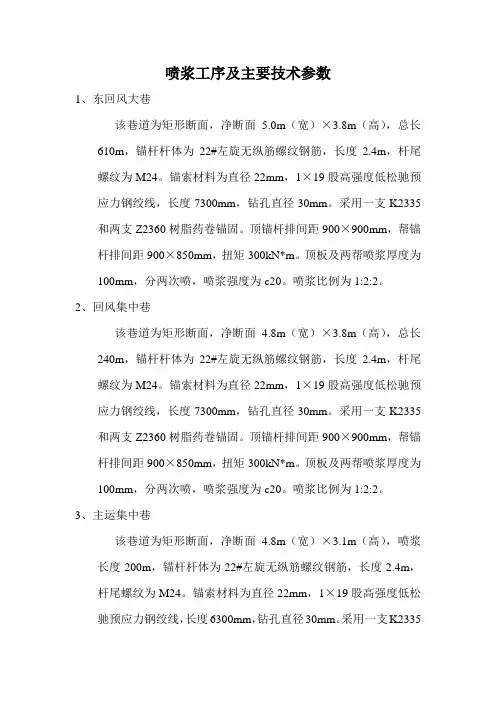

喷浆工序及主要技术参数1、东回风大巷该巷道为矩形断面,净断面 5.0m(宽)×3.8m(高),总长610m,锚杆杆体为22#左旋无纵筋螺纹钢筋,长度2.4m,杆尾螺纹为M24。
锚索材料为直径22mm,1×19股高强度低松驰预应力钢绞线,长度7300mm,钻孔直径30mm。
采用一支K2335和两支Z2360树脂药卷锚固。
顶锚杆排间距900×900mm,帮锚杆排间距900×850mm,扭矩300kN*m。
顶板及两帮喷浆厚度为100mm,分两次喷,喷浆强度为c20。
喷浆比例为1:2:2。
2、回风集中巷该巷道为矩形断面,净断面 4.8m(宽)×3.8m(高),总长240m,锚杆杆体为22#左旋无纵筋螺纹钢筋,长度2.4m,杆尾螺纹为M24。
锚索材料为直径22mm,1×19股高强度低松驰预应力钢绞线,长度7300mm,钻孔直径30mm。
采用一支K2335和两支Z2360树脂药卷锚固。
顶锚杆排间距900×900mm,帮锚杆排间距900×850mm,扭矩300kN*m。
顶板及两帮喷浆厚度为100mm,分两次喷,喷浆强度为c20。
喷浆比例为1:2:2。
3、主运集中巷该巷道为矩形断面,净断面 4.8m(宽)×3.1m(高),喷浆长度200m,锚杆杆体为22#左旋无纵筋螺纹钢筋,长度2.4m,杆尾螺纹为M24。
锚索材料为直径22mm,1×19股高强度低松驰预应力钢绞线,长度6300mm,钻孔直径30mm。
采用一支K2335和两支Z2360树脂药卷锚固。
顶锚杆排间距1000×1100mm,帮锚杆排间距1000×900mm,扭矩300kN*m。
顶板及两帮喷浆厚度为100mm,分两次喷,喷浆强度为c20。
喷浆比例为1:2:2。
4、辅运集中巷该巷道为矩形断面,净断面 5.0m(宽)×3.8m(高),喷浆长度及横川总长235m,锚杆杆体为22#左旋无纵筋螺纹钢筋,长度2.4m,杆尾螺纹为M24。
毛化喷浆质量验收标准
1、严格按照巷道尺寸和喷射混凝土质量要求施工。
2、在喷浆工作之前要清理巷道基础,两墙基础深度为100mm。
3、喷浆工作之前要将巷道内电气设备、两帮电缆和电缆钩、风水管路、风筒覆盖,避免在喷浆时喷浆料回弹在其上面。
4、喷浆之前要将外漏的钢筋网、锚杆剪掉或锯掉。
5、挂线喷浆,保证每1㎡内的巷道表面平整度≤50mm。
6、喷浆之后要将巷道内回弹料清理干净,两墙基础清理至标准深度。
7、喷浆之后要将轨道道心清理干净,严禁回弹料磨绳或地滚。
8、喷浆之后要将外漏巷道顶板及两帮的铁丝、网片、钢筋剪掉或锯掉。
9、喷浆之后要将巷道内电气设备、电缆和电缆钩、风水管路、风筒清理干净,严禁表面有混凝土凝固。
10、喷浆之后要将喷浆机及周围清理干净,严禁有喷浆料堆积。
要将巷道清理的垃圾装入矿车提升至地面。
11、喷浆之后要将本班工具摆放整齐,严禁乱扔乱放。
12、文明施工要达到安全质量标准化要求。
井下巷道喷浆安全技术措施井下巷道喷浆是一种常见的地下建设工程技术,可以有效地防止地下管道或隧道的渗漏和破坏。
但是,由于喷浆工作涉及到高压液体和各种材料,存在安全隐患。
因此,实施必要的安全技术措施非常重要,以确保喷浆作业的安全和稳定。
一、材料准备在进行喷浆工作前,必须对相关材料进行充分准备,并确保其性能和质量符合要求。
在选择材料时,应考虑其化学和物理性质、适用范围和安全性等因素。
特别是在选用材料时,必须避免出现任何物理、化学或生物污染等问题。
二、前期准备工作在进行喷浆工作前,必须进行一系列前期准备工作,如:1.确保喷浆现场安全,防止人员、设备和材料进入不需要喷浆的区域。
2.检查喷浆设备,确保其稳定和能够正常工作。
如果设备有任何问题,必须及时处理。
3.对喷浆现场进行清洁和整理,确保作业场所干净、整洁,以方便作业和操作。
三、喷浆前的安全措施在进行喷浆工作前,需要采取以下安全措施:1.确保使用的喷浆设备和工具符合规范和标准。
例如,喷浆设备应具备稳定性和可靠性,在喷浆压力达到要求时能够自动停止。
2.进行现场安全教育和培训,对工作人员进行安全操作指导,确保所有人员掌握必要的安全知识。
3.在喷浆现场设置明显的标识,并规定必须戴安全帽、视听保护器和防护服等安全装备。
4.在喷浆设备周围设置防护栏杆,以防止行人和车辆意外进入喷浆现场。
四、喷浆过程中的安全措施在进行喷浆工作时,需要采取以下安全措施:1.监控喷浆现场的气体浓度和环境状况,确保在喷浆作业过程中的安全。
2.对喷浆设备和管道进行定期检查和维护,及时处理设备故障,避免发生事故。
3.对操作者进行现场监督和指导,确保他们按照规范和标准进行喷浆工作,并提前处理设备故障。
4.当喷浆材料、压力和温度超过设备规定的额定值时,必须立即停止喷浆工作,避免发生安全事故。
五、喷浆后的安全措施在喷浆工作结束后,还需要采取以下安全措施:1.对喷浆设备进行清理和维护,保持设备的清洁和干燥状态。
方法一:喷浆技术要求:①喷浆时使用标号为32.5水泥,砂子选用中粗砂,石子粒径为5—15mm。
砼配合比为:水泥:砂子:石子=1:1.5:1.7。
速凝剂掺量为4%。
,喷浆厚度为620mm。
方法二:喷浆材料要求:喷射混凝土由水泥、河沙、石子、速凝剂与水配制而成,水泥为P〃C32.5R(或更高标号)水泥,河沙为粒径0.35~0.5mm的中粗沙,含水率不大于5%,河沙严禁含有黄土及杂物,石子粒径5~15mm,速凝剂型号为J85型,水不得使用含有酸、碱或油的水。
喷浆巷道喷浆质量管理1、强度配比及要求:喷射混凝土由水泥、石子、河沙配制而成,其强度等级为C20,配合比为水泥:河沙:石子=1:2:2(重量比)。
速凝剂掺入量为水泥用量的2%~3.5%,喷拱取上限,喷淋水区时可酌情加大速凝剂掺入量,速凝剂必须在喷浆机的上料口随喷随掺,不得提前掺入喷浆料内。
方法三:三采区主运输巷、运输石门喷浆所需材料因三采区主运输巷、运输石门压力大,根据本矿的实际情况,经矿务会研究决定将三采区主运输巷、运输石门车场进行全部喷浆。
三采区主运输巷全长229m,其中巷道周长为8m的为130m,巷道周长为6m的为99m。
喷浆厚度为0.1m。
此项工程所需喷浆为163m³,按回弹料为40%计算,回弹料无法再次使用,回弹料用来砌筑水沟与浇灌巷道底板。
此项工程所需混凝土为272m³。
此项工程喷浆使用为C20喷浆砼,C20喷浆砼的配合比为水泥(425#):水:砂子:石子:速凝剂为1:0.5:2:2:0.05,C20喷浆砼每m³重量为2350kg,依据此配方计算,此项工程所需水泥为115171kg,水(纯净水)为57585kg,细沙(直径为0.5—1mm)230342kg,石子(直径3—5mm)230342kg,速凝剂为5758kg。
因此巷不是新掘巷道,且支护形式是U形钢,孔洞比较多,所有材料在此基础上上调整20%,施工单价也建议向上调整20%。
东风煤矿质量标准化标准细则为进一步提升我矿质量标准化的整体水平,狠抓规范管理,规范操作,提高技术素质,创建精品工程,不断促进质量标准化建设的全面健康发展。
特制定东风煤矿质量标准化标准细则:一、掘进专业质量标准化标准细则(一)巷道工程质量:1、炮掘喷浆巷道⑴积极推行流程控制,采用光面爆破,每班必须画出光爆轮廓线,并定出炮眼位置,炮眼要定在巷道轮廓线上。
⑵要求每班必须打出上部交班炮眼(半圆拱巷道以拱基线为准,矩形巷道顶眼下1m范围内必须施工交班眼),接班后再施工下部炮眼,采取全断面一次装药、一次爆破。
⑶炮眼布置必须达到光爆技术要求:炮眼平直,间距符合规程要求,最小抵抗线不得大于规程要求;周边眼距不得大于300mm,二圈眼距不得大于500mm,底板眼的眼距不得大于500mm,掏槽眼距不得大于1500mm。
⑷装药量必须符合规程或措施要求,严禁超量装药;要求每班必须验收残眼,周边眼的残眼率不得低于50%,残眼痕率不得低于炮眼长度的50%。
⑸积极推行中深孔爆破,一般情况下眼深不少于 2.0m,循环进度不得小于两排(特殊情况除外)。
⑹喷浆巷道必须采取拉线喷浆,确保墙直拱圆,实现拉线、吊线验收,确保帮部凹凸不大于50mm。
具体要求为:拱基线至拱顶为3条线、每帮各2条线。
本文来自: 中国煤矿安全网() 详细出处参考:/baike/aqzs/2011/0824/81390_2.html:///baike/aqzs/2011/0824/8 1390.html--⑺水沟施工达到平、直,距离中腰线尺寸必须符合规程措施要求,并拉线施工,其外沿必须成直线,对水沟底板要进行浆底。
⑻锚喷巷道不得有赤脚、穿裙、马腿现象,喷浆表面平整度、厚度符合质量标准。
⑼所有巷道中、腰线必须标志到耙装机机身处,腰线用红白漆粉刷,上刷白色,下刷红色,粉刷线宽各为10mm。
自该处到掘进迎头必须设立腰线点、中线点。
⑽具体验收标准:巷道宽度:①锚网喷巷道两帮距施工中线的误差为:一般巷道为0-100mm;主要巷道为0-50 mm。
巷道喷浆安全技术措施引言巷道喷浆是一种常见的地下工程施工技术,用于补充地下矿井或隧道中的空隙、裂缝,增强地下工程的稳定性。
然而,巷道喷浆作为一项具有一定风险的工程活动,需要采取一系列的安全技术措施来确保工人和现场的安全。
本文将介绍巷道喷浆的安全技术措施,以提供工程师和施工人员一个参考和指导。
巷道喷浆的危险性巷道喷浆作为地下工程施工的一项技术活动,存在一定的危险性。
主要的危险因素包括以下几方面:1.坍塌和塌方风险:巷道喷浆作业在地下进行,地质条件多变,如果未能正确评估地质条件并采取适当的支护措施,可能导致巷道坍塌或塌方事故的发生。
2.化学品危害:喷浆材料中包含化学品,如水泥、麦秸灰等,这些化学品在施工过程中会产生一定的危害,如刺激性气味、灰尘等。
3.机械设备风险:巷道喷浆通常需要使用特定的施工设备,如喷浆机、搅拌器等,如果操作人员不熟悉设备操作或设备出现故障,可能会导致设备事故。
针对以上危险因素,我们需要采取一系列的安全技术措施来预防事故的发生,并确保施工过程的安全。
巷道喷浆安全技术措施地质勘察和评估在进行巷道喷浆施工前,必须进行地质勘察和评估,以了解巷道地质条件和存在的风险。
这包括以下几个方面的内容:•地质勘察:通过地质勘察,获取巷道的地质构造、岩性和地下水情况等信息,评估地质稳定性和巷道塌方风险。
•地下水控制:如果巷道存在地下水问题,需要采取相应的排水和防水措施,确保喷浆施工的安全进行。
•岩层支护:根据地质勘察结果,评估岩层的稳定性,并采取合适的支护措施,如锚杆、锚索支护、喷射混凝土支护等,加强巷道结构的稳定性。
施工过程中的安全措施在巷道喷浆的施工过程中,我们需要采取一系列的安全措施,确保工作人员和现场的安全。
•应急预案:在施工前,制定施工应急预案,明确各种事故发生时的应对措施和责任分工,以确保能够快速、有效地应对紧急情况。
•施工许可证:巷道喷浆施工必须获得相关的施工许可证,并按照规定的施工要求进行施工。
分项工程报验申请表
工程名称:编号:XKJT---01 致:陕西煤业集团黄陵建庄矿业有限公司
我单位已完成了m ,基岩掘进米、锚网、锚索、T 型钢带支护米,混凝土喷射支护米分项工程工作。
现报上该工程报验申请表,请予以审查和验收。
附件:
1、巷道基岩掘进分项工程质量检验评定表
2、锚杆支护分项工程质量检验评定表
3、锚索支护分项工程质量检验评定表
4、混凝土喷射支护分项工程质量检验评定表
施工单位:徐矿集团张双楼煤矿建北项目部
项目经理:
日期:2012 年月日
审查意见:
建设单位:陕西煤业集团黄陵建庄矿业有限公司
建设单位:
日期:2012年月日
井巷分部工程质量检验评定表
工程名称:部位:工程量:米
序项评定情况
号分项工程名称数合格项数优良项数优良备注
1 基岩掘进 1 1 优良
2 锚杆、金属网支护 1 1 优良
3 锚索支护 1 1 优良
4
1 1 优良
砼混凝土喷射支护
评施工单位:核建设单位:
定定
等等
级级
检验日期: 2012 年月日
斜井、平硐基岩掘进分项工程质量检验评定表
工程名称:部位:工程量:米
检验项目质量评定保
情况情况证
项目1.综掘机的施工应符合作业规程规定。
2.基岩掘进的临时支护必须符合作业规程规定
基本项
标准规定测点检查点检查(抽查)记录等合检验项目
合格优良部位 1 2 3 4567 格
(设计值)级
率
上
左
1. 宽度-50~
中
+200
0~+ 200
下
()
中线上
右
中
左()下目
右()
上
2. 高度-50~0~顶
中()+200+200
下墙高
底中上()
下()
3. 坡度()±‰±‰
评定情施工单位负责人:核
质量检查员:建设单位:
定
等
检测人员:
况级
检查日期:2012年月日
锚杆支护分项工程质量检验评定表
工程名称:部位:工程量:米
质量评定保检验项目
情况情况证
杆体及配件的材质、品种、规格、强度、结构必须符合设计要求。
符合
1. 符合设计
项
3.水泥卷、树脂卷和砂浆锚杆的材质、规格、配比、性能必须
目
符合设计要求。
检验项目质量标准
基
(设计值)合格优良本
项
基本密贴目 1. 安装质量
密贴楔紧
4. 抗拔力≥不小
( 60KN)- 10% 于设
计
检验项目
允许偏差
允(设计值)
许
1. 间距: 800
±100 ㎜
排距 :800 ㎜
偏
2. 孔深0·+ 50
差(㎜)
项
3. 角度:≤ 150
目( 900)
露出托盘
4.外露长度
≤50 ㎜
爆炸材料库、
锚喷巷道: 0 测点
部位
顶
墙
1
2
3
测点
部位
间距
排距
1
2
3
1
2
3
1
2
3
监测点检查(抽查)记录等优
1 2 3 4 5 6 7 8 良
级
率
监测点检查(抽查)记录合等12345678格级
率
施工负责人:评
定
等级检验人员:
核质量检查员:建设单位:
定
等
级
检验日期: 2012年月日
锚索支护分项工程质量检验评定表
工程名称:部位:工程量:米
检验项目质量情况评定情况保
1锚索材质、规格、结构、强度必须符合设计要求
证
2锚索的注浆材料、树脂药卷必须符合设计要求
项
目
标准检查点检查(抽查)记录等优基检验项目设计
良
合优 1 2 3 4 5 6 7 8
值级
率本格良
钻孔方向900 ≯30 ≯
项
20
目安装深度7000 ≮
95%
锁定后预130KN ≮
应力90%
标准检查点检查(抽查)记录合等检验项目设计
格
允允许偏差㎜ 1 2 3 4 5 6 7 8
值级
率
许孔距1600 ±100
偏排距800 ±50
差
孔深7000 0~+ 200
项
锚索外漏300 ≤300
目
长度
评施工负责人:
质量检查员:建设单位代表:定
等
检测人员:
级
检验日期: 2012 年月日
金属网喷射混凝土支护分项工程质量检验评定表
工程名称:部位:工程量:米
检验项目质量情况评定情况保
1. 钢筋网的材质、规格、品种和焊条质量必须符合设计要求。
符合设计要求符合
证
2.网格焊牢、或压接、或帮扎,并在使用前清除锈污。
项
3.水泥、水、骨料、外加剂质量必须符合设计要求。
目
4.配合比、外加剂掺量必须符合设计要求。
5. 任一组试块强度代表值不低于设计值,每一组任一块不低于设计值的85%。
检验项目标准规定测点监查点检查(抽查)记录等优良
设计值)合格优良部位 1 2 3 4 5 6 7 级率基
主要巷道上
1. 宽度左中
本0~ 0~
()下
+150 +100
上项
右
中
下
目
2. 净高主要巷道左
()0~ 0~ 顶中
+150 +100 右
底中
3、表面平≤ 50 不小 1
整度于设 2
(㎜)计 3
检验项目喷厚允许偏差测点
设计值㎜)- 20~+ 20 部位允
许1.左帮
偏
2.右帮
差
项
3.左拱部
目
4.右拱部
5.顶部
施工单位负责人:
评
定签字
等
年月日
级
检查点检查(抽查)记录合格等级1 2 3 4 5 6 7 率
质量检查员:部门负责人:
签字:签字:
年月日年月日。
