《宝四口五临边防护》演示PPT

概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。

一、定义：（一）“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。

作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。

（二）“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、人孔、坑槽、竖向孔洞等）、通道口。

（三）“五临边”是指：①基坑周边；②尚未安装栏杆或栏板的阳台、料台、挑平台周边；③雨篷与挑檐边、分层施工的楼梯口和梯段边；④无脚手架的屋面与楼层周边、水箱与水塔周边；⑤井架施工电梯和脚手架等与建筑物通道的两侧边。

二、特点：“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。

三、重大危险源：主要是防止物体打击、高处坠落等重大危险源造成的伤害。

第 1 页共34 页一、“三宝”1、安全帽：安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全帽》（GB2811-2007）的要求；说明：1、不准使用缺衬、缺带及破损的安全帽；2、应正确使用安全帽并扣好帽带，如下图所示。

第 2 页共34 页安全帽佩戴示意及施工人员着装规范提示牌第 3 页共34 页管理人员带红色帽子专职安全员带白色帽子特种作业人员带蓝色帽子普通工人带黄色帽子第 4 页共34 页2、安全网：安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全网》（GB5725-2009）的要求（1）密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂说明：1、所使用的密目式安全网应符合2000目/100cm2的要求；2、安全立网张挂必须严密，四角必须紧绷。

第 5 页共34 页（2）安全平网洞口安全平网张挂说明：1、安全平网上的每根系绳都应与支架系结，四周边绳（边缘））应与支架贴紧，系结应符合打结方便，连接牢固又容易解开，工作中受力后不会散脱；2、内挂式安全平网网面应水平，并保证与墙体及网体最大间隙不超过10cm。

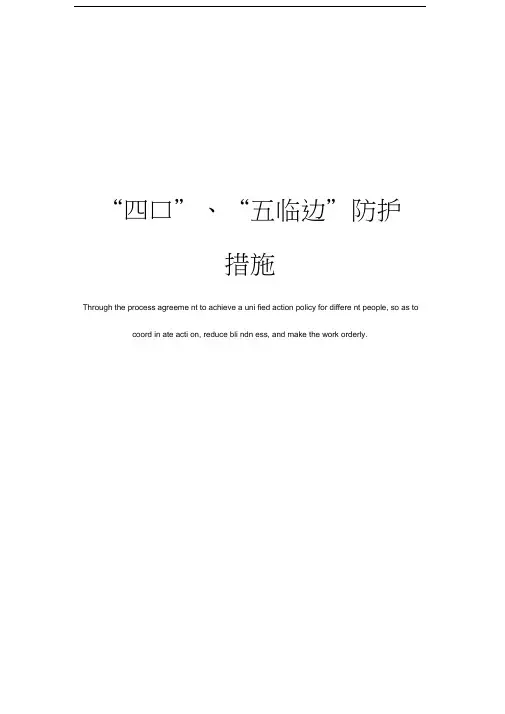

“四口”、“五临边”防护措施Through the process agreeme nt to achieve a uni fied action policy for differe nt people, so as to coord in ate acti on, reduce bli ndn ess, and make the work orderly.编制：___________________ 审核：___________________ 批准：____________________四口”、“五临边”防护措施简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

(一)洞口防护措施1.孔洞防访(1) 0.5m X0.5m以下的洞口，预留钢丝网或加固定盖板。

(2 ) 0.5m X0.5m〜1.5m X1.5m 的孔洞，采用预埋通长钢筋或加固定盖板。

(3) 1.5m X1.5m以上的孔洞，四周设两道防护栏，中间支柱水平安全网，必要时加以密目网覆盖。

采光井上面，用木铺满，并与建筑物固定。

2.电梯井口防护电梯井口设置高度在1.2m发上的金属防护门，呈半自动开启式，门口下方设不低于100mm 的挡板。

电梯井内首层和首层以上每隔两层设一道水平安全网，安全网封闭严密。

在未得到上级方管技术、安全部门批准时，不得利用电井做垂直运输和垃圾通道。

3.楼梯踏步及休息平台防护楼梯踏步及休息平台处，设置两道牢固防护栏杆，或用立挂安全网作防护网。

回转式楼梯间设置首层水平安全网、楼梯各处不准堆放各种物料。

4.阳台边防护阳台栏板不能随层安装的，设置两道防护栏或挂安全网封闭。

（二）临边防护措施建筑物楼层临边四周、柱子边、井架与建筑物通道两侧、外脚手架边、框架结构边和施工作业层柱子边、斜道两侧、卸料台的外侧边，无维护结构的均设置两道高 1.2m防护栏或立挂安全网加一道防护栏。

“三宝、四口、五临边”防护措施
1、“三宝”：施工现场配备齐全安全帽、安全带、安全网。

施工人员必须佩带安全帽，正确系好安全带。

2、“四口”（楼梯口、电梯井口、预留洞口、通道口）防护措施：
楼梯临边防护
（1）楼梯口的防护：在楼梯踏步和休息平台边搭设1.2m高的双层栏杆。

（2）电梯井口的防护：
电梯井防护
（3）预留洞口防护：1.5m×1,5m以下孔洞，预埋通长钢筋网片和固定盖板。

1.5mX1.5m以上孔洞，四周应设两道护身拦杆，每层挂水平安全网。

洞口防护（25≡W短边尺寸W500πw ）洞口防护（50Mffi≤短边尺寸
洞口防护（短边尺寸Z1500E）
预留洞口防护
（4）通道口的防护
3、“五临边”（基坑临边、楼层及屋面周边、施工电梯口临边、阳台及雨棚临边等）防护措施：
（1）无外架防护的层面周边，框架工程楼层周边，上下跑道及斜道的两侧边，卸料平台的侧边称为五临边，设1.2m高双层防护拦杆。

（2）基坑临边防护：
为保证施工人员安全，基坑边采用钢管防护栏杆，每隔4m左右设一钢管立杆，打入土内深度70cm,离基坑边缘距离60cm,防护栏杆上杆距地1.2m,下杆距地0.6m,水平搭设好扶手栏杆，挂好标牌，严禁任意拆除。

安全标准化图集(三宝四口五临边) 概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。

一、定义:(一)“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。

作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。

(二)“四口”是指楼梯口、电梯井口、预留洞口(包括施工现场桩孔、人孔、坑槽、竖向孔洞等)、通道口。

(三)“五临边”是指:?基坑周边;?尚未安装栏杆或栏板的阳台、料台、挑平台周边;?雨篷与挑檐边、分层施工的楼梯口和梯段边;?无脚手架的屋面与楼层周边、水箱与水塔周边;?井架施工电梯和脚手架等与建筑物通道的两侧边。

二、特点:“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。

三、重大危险源:主要是防止物体打击、高处坠落等重大危险源造成的伤害。

第 1 页共 34 页一、“三宝”1、安全帽:安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件～并符合《安全帽》,GB2811-2007,的要求,说明:1、不准使用缺衬、缺带及破损的安全帽, 2、应正确使用安全帽并扣好帽带～如下图所示。

第 2 页共 34 页安全帽佩戴示意及施工人员着装规范提示牌第 3 页共 34 页管理人员带红色帽子专职安全员带白色帽子特种作业人员带蓝色帽子普通工人带黄色帽子第 4 页共 34 页2、安全网:安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件～并符合《安全网》,GB5725-2009,的要求 ,1,密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂2说明:1、所使用的密目式安全网应符合2000目/100cm的要求, 2、安全立网张挂必须严密～四角必须紧绷。

第 5 页共 34 页,2,安全平网洞口安全平网张挂说明:1、安全平网上的每根系绳都应与支架系结～四周边绳,边缘,,应与支架贴紧～系结应符合打结方便～连接牢固又容易解开～工作中受力后不会散脱,2、内挂式安全平网网面应水平～并保证与墙体及网体最大间隙不超过10cm。

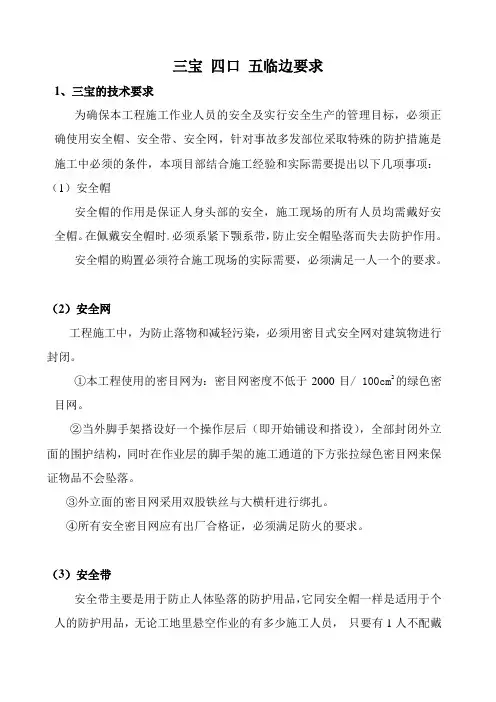

三宝四口五临边要求1、三宝的技术要求为确保本工程施工作业人员的安全及实行安全生产的管理目标，必须正确使用安全帽、安全带、安全网，针对事故多发部位采取特殊的防护措施是施工中必须的条件，本项目部结合施工经验和实际需要提出以下几项事项：（1）安全帽安全帽的作用是保证人身头部的安全，施工现场的所有人员均需戴好安全帽。

在佩戴安全帽时，必须系紧下颚系带，防止安全帽坠落而失去防护作用。

安全帽的购置必须符合施工现场的实际需要，必须满足一人一个的要求。

（2）安全网工程施工中，为防止落物和减轻污染，必须用密目式安全网对建筑物进行封闭。

①本工程使用的密目网为：密目网密度不低于2000目/ 100cm2的绿色密目网。

②当外脚手架搭设好一个操作层后（即开始铺设和搭设），全部封闭外立面的围护结构，同时在作业层的脚手架的施工通道的下方张拉绿色密目网来保证物品不会坠落。

③外立面的密目网采用双股铁丝与大横杆进行绑扎。

④所有安全密目网应有出厂合格证，必须满足防火的要求。

（3）安全带安全带主要是用于防止人体坠落的防护用品，它同安全帽一样是适用于个人的防护用品，无论工地里悬空作业的有多少施工人员，只要有1人不配戴安全带，就存在坠落的隐患。

本工程的外架搭设及外立面模板施工时，必须配戴安全带，其要求是：①架子工使用的安全带绳长限定在1.5——2.0米以内。

②施工作业时，安全带应垂直悬挂，应采用高挂低用较为安全。

当做水平位置悬挂使用时，要注意摆动碰撞，不宜低挂高用，不应将绳打结使用，以免绳打结受力后剪断，不应将挂钩直接挂在不牢固物和直接挂在非金属绳上，防止绳被割断。

③所有悬空工作的施工人员均应正确配带安全带。

在开始施工之前，应认真的检查所使用工具的使用功能能否保证安全。

④按规定有不适宜高空作业的人员绝对禁止上架作业。

2、四口的防护1）四口是指建筑施工中的楼梯口、预留洞口、通道口、电梯井口，它是工人施工作业中经常接触的区域，也是容易发生事故的要害部位，为此做好“四口”的安全防护工作是保证施工安全的一个重要环节。

三宝四口五临边防护方案、安全三宝 安全帽进入施工现场作业区的人员都必须戴好安全帽。

施工现场安全帽严格分色佩戴，项目经理及项目部管理人员、外来参观人员、公司检查人员、业主戴红色安全帽，其余作业工人戴黄色、蓝色安全帽。

正确使用安全帽，扣好帽带，不准使用缺衬、缺带及破损的安全帽。

 安全网架子外侧、楼层临边、井架等处使用防护栏杆上挂密目式安全网封闭，安全网绷紧、扎牢、拼接严密，安全网挂在杆件里侧。

不使用破损的安全网。

密目式安全网必须满足 目 ♍❍✉♍❍， ✉❍的单网重量在 ♑以上，颜色选用草绿色。

安全网使用有产品生产许可证和质量合格证以及经安监站发放的准用证。

 安全带搭架、支模等高处作业均要系可卷式安全带，且安全带必须符合☝标准并有合格证，生产厂家必须经劳动部门批准，安全带在使用前必须进行检验，安全带高挂低用，挂在牢固可靠处，不许将绳打结使用，安全带使用后交项目部库管员或材料员负责保管在干燥、通风的仓库内。

2、基坑开挖、四口、五临边、周边防护技术措施2.1土方开挖、基坑四周安全防护措施:根据工程特点，结合实际情况，以JGJ59-2011实施意见（试行）为指南，制定基坑四周及斜道安全防护措施。

2.1.1 基坑四周防护:2.1.1.1 根据土方开挖周边位置，确定临边防护栏杆离基坑边口的距离应大于1000cm。

2.1.1.2基坑周边安全防护采用深埋立柱，钢管打入地面50～70cm深，用三道栏杆，上杆离地高度为1.5m,中杆离地高度为1.0m，下杆离地高度为0.2m。

密目式安全网防护（栏杆刷红白相间油漆，间距30cm）。

基坑四周防护2.1.1.3在防护栏杆上挂安全警示标志（如“禁止越过”）。

2.2 斜道搭设及防护:2.2.1斜道搭设必须满足规范要求，其宽度不小于1m，坡度（1：3）。

2.2.2拐弯处设置平台,其宽度亦为1m。

2.2.3 斜道两侧及平台外围均设置两道防护栏杆及挡脚板。

三宝四口五临边三宝四口及临边防护1.1 管理要求1.1.1 临边洞口高处作业前，应逐级进行安全技术交底及安全教育，落实所有安全技术措施和人身防护用品，未经落实时不得进行施工。

1.1.2 安全防护设施搭设完毕后，应进行逐项检查，验收合格后方可投入使用。

1.1.3 攀登、悬空高处作业人员及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考核合格，持证上岗，并必须定期进行体格检查。

1.1.4 施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。

1.1.5 作业场所有可能坠落的物件，应一律先行撤除或加以固定。

高处作业中所用的物料，均应堆放平稳，不应妨碍通行和装卸。

工具应随手放入工具袋。

作业中的走道、通道板和登高用具，应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走，不得任意乱置或向下丢弃。

传递物件禁止抛掷。

1.2 三宝1.2.1 安全帽说明1、塑料、玻璃钢等材质的安全帽，应能承受5kg 钢锤（头部为半圆形，外形均匀对称，材质为45 号钢）自1m 高度自由落下的冲击，帽衬须能缓冲，消耗规定的冲击能量，保护头部免受伤害。

2、每顶安全帽应有以下永久性标志：（1）制造厂名称、商标、型号；（2）制造年、月；（3）生产合格证和检验证明；（4）生产许可证编号；（5）“LA”安全标志。

1.2.2 安全带说明1、高处作业必须正确佩戴安全带。

2、安全带使用时应高挂低用。

3、每条安全带应有以下永久性标志：（1）制造厂名称、商标、型号；（2）制造年、月；（3）生产合格证和检验证明；（4）生产许可证编号；（5）“LA”安全标志。

1.2.3 安全网说明1、脚手架外立面必须用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆和横杆内侧，并顺环扣逐个与架体绑扎牢固。

2、安装时，密目式安全网上的每个环扣都必须穿入符合规定的纤维绳，允许使用强力及其他性能不低于标准规定的其他绳索（如钢丝绳或金属线）代替。
