石英玻璃参数

光学石英玻璃石英玻璃石英玻璃有透明和不透明石英玻璃两种，透明和不秀明石英玻璃是工业和科研使用的最有经济价值的材料。

其制造（采用熔炼方法）所用的原料为水晶或高纯、超高纯石英砂（透明石英玻璃）和白色石英砂（不透明石英玻璃）。

这两种原料都存在于自然界，它的成份为最纯的SiO2所组成。

石英玻璃和水晶具有相同的化学成份，但在结构上大不相同。

一个是玻璃态，另一个是晶态。

水晶经不起高温热冲击，它遇高温就会破裂并转化成其它晶体变态，而石英玻璃经得起极高温的冲击。

制造透明石英玻璃和不透明石英玻璃要求在高温下进行，因为结晶SiO2在1713℃以上才能熔化。

2．3．1.石英玻璃概述石英玻璃在国外已有160多年历史，1839年法国人首先用氢氧燃烧火焰熔化石英制造石英玻璃，1902年英国人用石墨棒通电获得高温（称为单棒电熔炉）制造石英玻璃，二十世纪40年代发明了电熔连熔炉，50年代随着半导体技术和新型电光源的发展（急需大量石英玻璃），石英玻璃才迅速发展起来。

因为石英玻璃的生产技术难度大，直到目前能够大量生产石英玻璃的国家仅有美国、德国、法国、日本、英国、中国等少数国家。

我国石英玻璃研究始于1957年，在中华人民共和国成立之前是空白。

1956年国家制定12年科技发展规划，要求发展国防急需的57项重点研究任务，解决二弹一星用的新型高性能材料，为研究原子弹、导弹、人造卫星做好物质准备。

石英玻璃是第26项和第40项任务书中指定要研究的内容，任务是下达给当时的国家建筑材料综合研究所。

我国石英玻璃的发展大体可分为5个阶段：1957—1961年为开创阶段，以研究工艺制造方法为主；1962—1966年为形成产业阶段，在此期间完成很多军工任务，民品产量和质量也有很大提高，已初步形成产业；1978—1988年为改革创新时期，高新技术用石英玻璃，如：大规模集成电路用高纯耐高温石英玻璃管、高纯涂层坩埚、电弧法坩埚、光通信用石英玻璃、激光用石英玻璃等都是这一时期研究并大量生产的；1989—2000年为引进国外先进技术、技术创新、增加品种和产量等大发展时期，最为突出的是东海县发展成为电光源用石英玻璃生产基地，年产石英玻璃达6000吨（其中优质品2000余吨），质量极大的提高，成本几倍的下降，技术装备显著的改进。

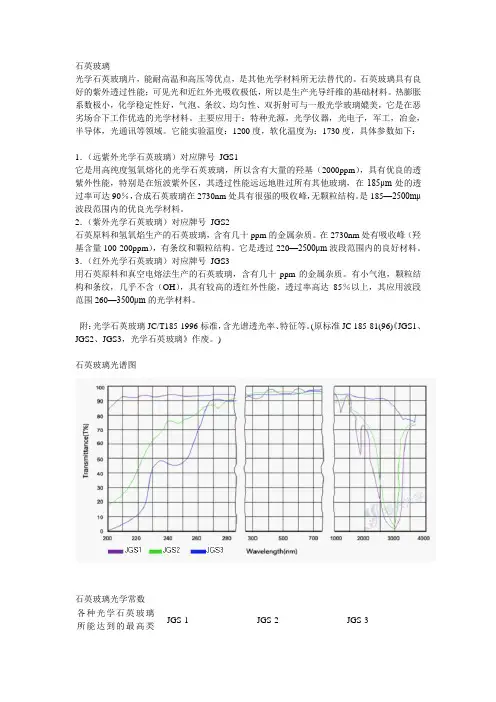

石英玻璃光学石英玻璃片，能耐高温和高压等优点，是其他光学材料所无法替代的。

石英玻璃具有良好的紫外透过性能；可见光和近红外光吸收极低，所以是生产光导纤维的基础材料。

热膨胀系数极小，化学稳定性好，气泡、条纹、均匀性、双折射可与一般光学玻璃媲美，它是在恶劣场合下工作优选的光学材料。

主要应用于：特种光源，光学仪器，光电子，军工，冶金，半导体，光通讯等领域。

它能实验温度：1200度，软化温度为：1730度，具体参数如下：1．（远紫外光学石英玻璃）对应牌号JGS1它是用高纯度氢氧熔化的光学石英玻璃，所以含有大量的羟基（2000ppm），具有优良的透紫外性能，特别是在短波紫外区，其透过性能远远地胜过所有其他玻璃，在185μm处的透过率可达90％，合成石英玻璃在2730nm处具有很强的吸收峰，无颗粒结构。

是185—2500mμ波段范围内的优良光学材料。

2．（紫外光学石英玻璃）对应牌号JGS2石英原料和氢氧焰生产的石英玻璃，含有几十ppm的金属杂质。

在2730nm处有吸收峰（羟基含量100-200ppm），有条纹和颗粒结构。

它是透过220—2500μm波段范围内的良好材料。

3．（红外光学石英玻璃）对应牌号JGS3用石英原料和真空电熔法生产的石英玻璃，含有几十ppm的金属杂质。

有小气泡，颗粒结构和条纹，几乎不含（OH），具有较高的透红外性能，透过率高达85％以上，其应用波段范围260—3500μm的光学材料。

附：光学石英玻璃JC/T185-1996标准，含光谱透光率、特征等。

(原标准JC 185-81(96)《JGS1、JGS2、JGS3，光学石英玻璃》作废。

)石英玻璃光谱图石英玻璃光学常数各种光学石英玻璃JGS-1 JGS-2 JGS-3所能达到的最高类别光谱特性平均透过率180-2500nm 200-2500nm 260-3500nm 90% 85% 85%气泡类别0 2 2双折射1-2 1-2 1-2 颗粒结构 1 2 2条纹1-2 1-2 2均匀性1-2 2 2荧光 1 2 2防辐射性能不变色轻微变色变色石英玻璃物理性能表1.机械性能标准值密度 2.2g/cm3抗压强度1100Mpa抗弯强度67Mpa抗拉强度48Mpa泊松比μ0.14～0.17杨氏模量E 72000Mpa刚性模量31000Mpa莫氏硬度 5.5～6.5表2.热性能标准值变形点1280℃软化点1780℃退火点1250℃比热(20～350℃) 670J/kg.℃热导率(20℃) 1.4W/m.℃折射率 1.4585热膨胀系数 5.5×10-7cm/cm. ℃热加工温度1750～2050℃短期使用温度1300℃长期使用温度1100℃宜兴市和桥镇晶禾光学仪器经营部开户行：中国工商银行宜兴和桥支行账号：110 302 950 900 033 1010法人代表：夏正平借款人：王英杰金额：656.00元陆佰伍拾陆圆整课题号：。

石英玻璃熔点石英玻璃是一种无机非金属材料，具有优良的光学、电学和热学性能，广泛应用于光学仪器、电子器件、化学仪器等领域。

石英玻璃的熔点是指其从固态转变为液态的温度，熔点的高低直接影响着石英玻璃的制备工艺和应用范围。

石英玻璃是由二氧化硅（SiO2）主要组成的，其熔点较高，一般在1650℃左右。

具体来说，石英玻璃的熔点与其成分、结构以及制备工艺密切相关。

石英玻璃的成分对熔点有很大的影响。

石英玻璃的主要成分是二氧化硅，少量的杂质元素对熔点的影响较小。

二氧化硅的晶体结构稳定，需要较高的能量才能破坏结构，使其转变为液态。

因此，石英玻璃的熔点相对较高。

石英玻璃的结构也会影响其熔点。

石英玻璃的结构是由硅氧四面体构成的，硅原子通过氧原子形成网状结构。

这种结构稳定，需要较高的温度才能破坏结构，使其转变为液态。

因此，石英玻璃的熔点相对较高。

石英玻璃的制备工艺也会对熔点产生影响。

一般情况下，石英玻璃的制备需要高温熔融，然后迅速冷却形成玻璃。

制备工艺中的熔融温度、保温时间等参数会直接影响石英玻璃的熔点。

熔点较高的石英玻璃往往需要更高的熔融温度和更长的保温时间来制备。

石英玻璃熔点的高低决定了其在不同领域的应用范围。

熔点较高的石英玻璃可以耐受较高的温度，广泛应用于高温工艺和高温设备中。

例如，石英玻璃可以用于制作高温炉的窗口、炉管等部件。

此外，石英玻璃还可以用于制作光学仪器，如光纤、光学棱镜等，其高熔点保证了光学仪器的稳定性和耐用性。

石英玻璃的熔点是其固态转液态的温度，熔点的高低与其成分、结构以及制备工艺密切相关。

石英玻璃作为一种重要的无机非金属材料，具有广泛的应用前景。

研究和掌握石英玻璃的熔点规律，对于优化石英玻璃的制备工艺和拓展其应用范围具有重要意义。

石英玻璃的光学性能石英玻璃是透紫外线，可见光，近红外线性能最好的玻璃，可以根据需要从168nm-3500nm波段范围任意选择所须品种。

光学石英玻璃牌号和普通硅酸盐玻璃相比，透明石英玻璃在整个波长头优良的透过性能。

在红外区光谱透过比普通玻璃大；在可见区，石英玻璃的透过率也是比较高的。

在紫外光谱区特别是在短波紫外区，光谱透过比其他玻璃好的多。

光谱透过率受三个因素影响：反射，散射和吸收。

石英玻璃的反射一般为8%，紫外区大一些，红外区小一些。

所以石英玻璃的透过率一般不大于92%。

石英玻璃的散射比较小，一般可以忽略。

光谱吸收和石英玻璃的杂质含量和生产工艺有密切的关系；在低于200钠米波段的透过率的高低，代表金属杂质含量的多少；240钠米的吸收表示缺氧结构的多少；可见波段的吸收是由于过渡金属离子的存在造成的，2730钠米的吸收是羟基的吸收峰，可以用于计算羟基含量。

光谱透过性能用光谱吸收羟基计算的方法：光谱透过率（Ta/Tb）mm-1C:羟基含量（C，ppm）T:厚度（mm）Ta:2600钠米波长的透过率Tb：2730钠米波长的透过率B：中国的国家标准计算公式：C=96.5/dLG10（Ia/I）mm-1C:羟基含量（ppm）d:厚度(cm)Ia:2730钠米基线到零线的距离（mm）I：2730钠米吸收峰到零线的距离（mm）光谱透过率：厚度1mm）其它厚度光谱透过率可以用公式推导：T = (1-R)2 e -atT: 透过率R：单反射损耗。

e：自然对数基数。

t：厚度（cm）石英玻璃的化学性能石英玻璃除氢氟酸和300度以上的脓磷酸以外其他所有酸，不论其温度和浓度，都不受侵蚀。

但是对强碱性盐和一些金属（包括化合物）常温下虽然不太受侵蚀，但在高温下侵蚀较严重。

具体见下表：石英玻璃的化学纯度石英玻璃的纯度主要取决与原料，用四氯化硅等高纯原料生产的石英玻璃纯度可以达到6个九（99.9999%）；用提纯的优质天然石英生产的石英玻璃纯度可以达到4个九，用于半导体工业；用优质天然石英生产的普通石英玻璃纯度在3个九左右。

石英玻璃技术要求pv≤0.251.引言1.1 概述石英玻璃是一种具有高纯度、高透明度和高耐高温性能的无机材料，是目前应用非常广泛的一种玻璃材料。

其由纯度高达99.9以上的二氧化硅(SiO2)组成，没有任何杂质的存在，因此具有优异的光学特性和化学稳定性。

石英玻璃的高透明度使其成为一种理想的光学材料，在光学制造、光学器件以及光学通信等领域得到广泛应用。

其良好的光学特性使得石英玻璃能够传递高能量的光束，对于激光技术、光谱分析等有着重要的作用。

此外，石英玻璃还具有优异的耐高温性能，可以在高温环境下长时间稳定地工作。

这一特点使得石英玻璃被广泛应用于石化、化工、冶金等领域，例如制造化学反应器、石油钻探设备以及高温反应装置等。

为了确保石英玻璃材料的质量和性能，技术要求非常严格。

其中，最关键的要求之一是当PV值（即光学自适应度）小于等于0.25时石英玻璃材料才符合标准。

PV值是指通过对玻璃表面的测量得到的一种参数，用来评估光束经过玻璃表面时光学畸变的程度。

较低的PV值意味着光束经过石英玻璃时的能量损失较小，从而保证了光学器件的精确度和稳定性。

总的来说，石英玻璃是一种高纯度、高透明度和高耐高温性能的重要材料，具有广泛的应用前景。

为保证其质量和性能，PV值≤0.25成为了石英玻璃技术要求的重要指标。

随着科技的不断进步和应用领域的扩大，石英玻璃的技术要求也将不断提高，为石英玻璃行业的发展带来更多的机遇和挑战。

1.2文章结构文章结构部分主要介绍了文章的整体结构和各个部分的内容安排。

在这部分内容中，我们可以简要介绍文章的组成部分，并说明每个部分的重点内容。

文章结构部分的内容可以如下所示：2.正文本部分详细介绍了石英玻璃技术要求，包括石英玻璃的定义和特点以及具体的技术要求。

通过对这些内容的深入探讨，读者可以全面了解石英玻璃技术要求的背景和关键要素。

2.1 石英玻璃的定义和特点在这一部分，我们将介绍石英玻璃的定义和其具有的特点。

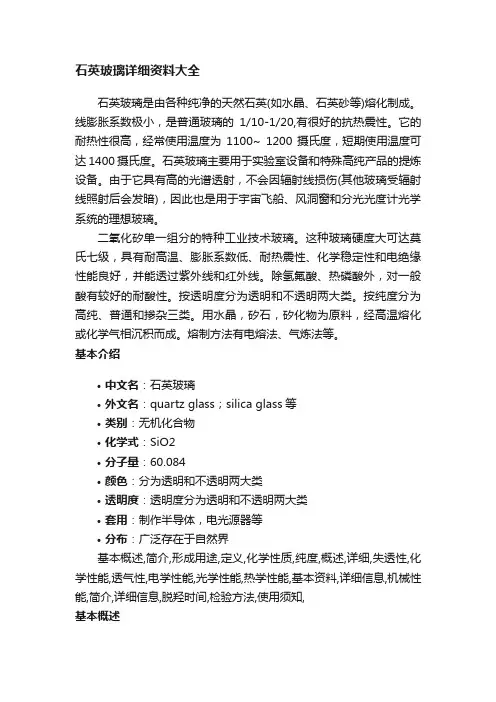

石英玻璃详细资料大全石英玻璃是由各种纯净的天然石英(如水晶、石英砂等)熔化制成。

线膨胀系数极小，是普通玻璃的1/10-1/20,有很好的抗热震性。

它的耐热性很高，经常使用温度为1100~ 1200摄氏度，短期使用温度可达1400摄氏度。

石英玻璃主要用于实验室设备和特殊高纯产品的提炼设备。

由于它具有高的光谱透射，不会因辐射线损伤(其他玻璃受辐射线照射后会发暗)，因此也是用于宇宙飞船、风洞窗和分光光度计光学系统的理想玻璃。

二氧化矽单一组分的特种工业技术玻璃。

这种玻璃硬度大可达莫氏七级，具有耐高温、膨胀系数低、耐热震性、化学稳定性和电绝缘性能良好，并能透过紫外线和红外线。

除氢氟酸、热磷酸外，对一般酸有较好的耐酸性。

按透明度分为透明和不透明两大类。

按纯度分为高纯、普通和掺杂三类。

用水晶，矽石，矽化物为原料，经高温熔化或化学气相沉积而成。

熔制方法有电熔法、气炼法等。

基本介绍•中文名：石英玻璃•外文名：quartz glass；silica glass等•类别：无机化合物•化学式：SiO2•分子量：60.084•颜色：分为透明和不透明两大类•透明度：透明度分为透明和不透明两大类•套用：制作半导体，电光源器等•分布：广泛存在于自然界基本概述,简介,形成用途,定义,化学性质,纯度,概述,详细,失透性,化学性能,透气性,电学性能,光学性能,热学性能,基本资料,详细信息,机械性能,简介,详细信息,脱羟时间,检验方法,使用须知,基本概述简介石英玻璃是二氧化矽单一成分的非晶态材料，其微观结构是一种由二氧化矽四面结构体结构单元组成的单纯网路，由于Si-O化学键能很大，结构很紧密，所以石英玻璃具有独特的性能，尤其透明石英玻璃的光学性能非常优异，在紫外到红外辐射的连续波长范围都有优良的透射比。

石英玻璃采用高纯度的矽砂作为原料，制作的传统方法是熔融-淬灭方法（加热材料到熔化温度，然后快速冷却到玻璃的固态相）；制作超高纯度和紫外透射比的透明玻璃需矽的汽化、氧化成二氧化矽并加热溶解等过程。

1、k9(bk7)玻璃成分：SiO2:69.13%、B2O3：10.75%、Na2O:10.40%、K2O:6.29%、As2O3:0.36%2、石英玻璃成分：SiO2含量大于99.5%。

1．ZS-1 （远紫外光学石英玻璃）对应牌号JGS1它是用高纯度氢氧熔化的光学石英玻璃，所以含有大量的羟基（2000ppm），具有优良的透紫外性能，特别是在短波紫外区，其透过性能远远地胜过所有其他玻璃，在185μm处的透过率可达90％，合成石英玻璃在2730nm处具有很强的吸收峰，无颗粒结构。

是185—2500mμ波段范围内的优良光学材料。

2．ZS-2（紫外光学石英玻璃）对应牌号JGS2石英原料和氢氧焰生产的石英玻璃，含有几十ppm的金属杂质。

在2730nm处有吸收峰（羟基含量100-200ppm），有条纹和颗粒结构。

它是透过220—2500μm波段范围内的良好材料。

3．HS（红外光学石英玻璃）对应牌号JGS3用石英原料和真空电熔法生产的石英玻璃，含有几十ppm的金属杂质。

有小气泡，颗粒结构和条纹，几乎不含（OH），具有较高的透红外性能，透过率高达85％以上，其应用波段范围260—3500μm的光学材料。

3、硼硅玻璃(国际称PYREX玻璃)物理化学性能高硼硅玻璃（也称硬质玻璃）硼硅玻璃是利用玻璃在高温状态下导电的特性，通过在玻璃内部加热来实现玻璃熔化，经先进生产工艺加工而成；硼硅玻璃一种无色透明玻璃，具有非常低的热膨胀系数，耐高温，耐200度的温差剧变。

透过波长在300nm至2500nm之间，透射率≧90％，热膨胀系数3.3。

能耐酸和耐碱，耐高温400℃左右，如经过特殊处理耐温可达到550℃左右。

1.主要化学成分：a)Sio2：80±0.5%；b)B2O3：13±0.2%；c)Al2O3：2.4±0.2%d)Na2O（+K2O）：4.3±0.2%4、紫外玻璃。

石英玻璃化学性能石英玻璃具有高度的化学稳定性，除氢氟酸和热磷酸外，不仅在常温下，而且在高温下也耐各种酸、王水、中性盐、硫和碳的侵蚀，化学稳定性比镍铬合金和陶瓷大150倍，是最好的耐酸材料。

石英玻璃属酸性物质，在耐碱性与乃耐碱性盐方面比较差，能与此类型试剂生成可溶性硅酸盐，故不适用于制造强碱性反应的仪器。

在800o C以下，除P b O以外，石英玻璃实际上不受金属氧化物侵蚀；800o C以上与ZnO、R2O(R表示碱金属)起反应；900o C以上与BaO、MgO、Fe2O3起反应。

1000o C以上与AI2O3、CaO起反应。

熔融金属对石英玻璃的侵蚀性是不同的，对Ag、Au、Cd、Hg、Pt、Mo、Sn、W、Zn 耐侵蚀，与Ca在600o C 以上起反应，与Al、Le、Mg在800o C以上起反应，而与Li在250o C以上即起反应。

硅对石英玻璃有侵蚀，而碳在1800o C以上与石英玻璃起反应，在850o C以下，石英玻璃与Na2CO3不起反应，900o C以下，石英玻璃与Na2So4起反应，而在800o C时硝酸钠、无水硼砂、氯化钙强烈侵蚀石英玻璃。

在常温下，石英玻璃对水是稳定的，即使在高温高压下，水对石英玻璃的侵蚀也是很小，在100个大气压和310o C下与水作用3小时，石英玻璃的失重仅为1.13克/米2。

石英光学玻璃性能石英玻璃的光学性能有其独特之处，它可以透过远紫外光谱，是所有透紫外材料最优者，可透过可见光和近红外光谱，用户可以根据需要，从185-3500μm 波段范围内任意选择所需品种。

折射率石英玻璃的折射率很小，透明石英玻璃的折射率ND=1.45845，光学石英玻璃在20o C 之标准值ND=1.4586±4×10-4。

在紫外部分（214.4纳米-280.3纳米）的折射率为1.5341-1.4942；在可见光部分（404.6纳米-766.5纳米）为1.4698-1.45413；在红外部分（863.0纳米-36501纳米）为1.45251-1.47454，随波长增加而折射率下降。

石英玻璃一，石英玻璃基本概述1.1简介，1.2定义，1.3化学性质，1.4纯度二，石英玻璃的特性2.1失透性，22化学性能，2.3透气性，2.4电学性能，2.5光学性能，2.6热学性能，2.7机械性能三，石英玻璃的应用3.1新型光源方面，3.2半导体方面，3.4在新技术领域中 3.5在化工方面3.6在高温作业方面3.7在电工方面 3.8在科研方面四，石英玻璃制备方法4.1. 电熔法4.2.气炼法4.3. SiCI4蒸汽水解法4.4.高频感应等离子炬熔融法 4.5.凝胶法五，石英玻璃新品种5.1. 高纯石英玻璃5.2石英纤维和石英棉5.3低膨胀石英玻璃5.4吸收紫外线石英玻璃5.5荧光石英玻璃 5.6石英陶瓷5.7乳白石英玻璃六，石英玻璃使用须知及粘接方法6.1使用须知6.2粘接方法七，客户讨论等一，石英玻璃基本概述1. 简介：石英玻璃是二氧化硅单一成分的非晶态材料，其微观结构是一种由二氧化硅四面结构体结构单元组成的单纯网络，由于Si-0化学键能很大，结构很紧密，所以石英玻璃具有独特的性能，尤其透明石英玻璃的光学性能非常优异，在紫外到红外辐射的连续波长范围都有优良的透射比。

2. 定义：石英玻璃是由纯净的天然水晶、石英石（包括脉石英、石英砂）或人工合成原料经熔化而制得。

自然界中的石英，从地壳表面往下十六公里，几乎有65 %，普通形状为细小的无规则颗粒。

石英玻璃是一种只含二氧化硅单一成份的特种玻璃。

由于种类、工艺、原料的不同，国外常常叫做硅酸玻璃、石英玻璃、熔融石英、熔凝石英、合成熔融石英，以及没有明确概念的透明、半透明、不透明石英等。

在我国统称石英玻璃，多按工艺方法、用途及外观来分类，人们习惯于用“石英”这样一个简单的词汇来命名这种材料，这是绝对不妥的，因为“石英”是二氧化硅结晶态的一种通称，它与玻璃态二氧化硅在理化性质上是有区别的。

3. 化学性质：石英玻璃具有极低的热膨胀系数，高的耐温性，极好的化学稳定性，优良的电绝缘性，低而稳定的超声延迟性能，最佳的透紫外光谱性能以及透可见光及近红外光谱性能，并有着高于普通玻璃的机械性能。

《石英玻璃加工》讲课提纲一、石英玻璃的底子特性1. 组分单一SiO2定义：SiO2含99.5%以上的玻璃体称为石英玻璃；不透明石英玻璃SiO2含99.5％；气炼石英玻璃99.97％；电子级石英玻璃99.99%；高级石英玻璃99.999％以上；最高级99.9999%，Heraeus产品。

石英玻璃（quartz glasss，fused quartz）分玻璃；国际上也称硅玻璃Silica glass。

一般的讲：根据材料不一样，称法也不一样天然石英晶体（水晶）fused quartz天然石英矿石（硅石）fused silica人工合成石英晶体Synthetic quartz人工合成硅的卤化物Si Synthetic quartz可以根据对方供应的图纸上的材料一拦说明，认出是何种石英玻璃。

2. 硬度高莫氏硬度7。

硬的物质肯定脆、易碎，所以加工肯定得留心，石英玻璃有了裂纹，就简略渗进未开裂之处，裂纹延伸、扩展。

3. 耐高温功用好，是石英玻璃另一个重要底子功用能承受1300℃左右的高温，可以在1100～1200℃条件下长时辰作业；抗高温形变：石英玻璃管在1200±10℃恒温24h；其形变率：≯4%，Φ＜120mm≯6%，Φ＞120mm∵Si－O键强106千卡/摩尔∴石英玻璃的耐高温功用远远逾越任何一种玻璃石英玻璃的耐高温功用与其出产工艺不一样而各有差异。

电熔法优于气炼法，等离子优于电熔法，气炼法优于连熔法，其缘由是OH-含量不一样。

表征石英玻璃功用的三个首要温度点：➢ 退火温度：这个温度下，15min内，内部应力底子释放空，对应lgη＝13°，1140～1180℃。

➢ 软化点温度：在这个温度下，石英玻璃将在其自重情况下变形，对应lgη＝7°，1580～1650℃。

➢ 熔化温度：石英玻璃固体情况1713～1756℃。

理论上，石英玻璃能承受1000℃以上高温，短时辰运用1450℃，GE-214型1100℃长时辰运用，1300℃短时辰运用。

ge124石英标准
GE124是一种石英玻璃的标准编号，它通常用于指代一种特定类型的石英玻璃材料。

石英玻璃是一种无色、透明的玻璃，主要由二氧化硅（SiO2）组成，具有优异的光学特性和化学稳定性。

GE124标准通常用于指导石英玻璃的制造和质量控制，确保其符合特定的工业或科学应用要求。

从化学成分角度来看，GE124石英玻璃通常具有高纯度的二氧化硅，其含量通常接近100%。

这种高纯度的成分使得GE124石英玻璃在光学和光电领域具有广泛的应用，例如光学镜片、光学窗口、激光设备等。

在制造工艺方面，GE124标准可能还规定了石英玻璃的熔融、成型、退火等工艺参数，以确保最终产品具有所需的物理和化学性质。

同时，GE124标准可能也包括了对石英玻璃产品外观质量的要求，例如表面平整度、气泡、夹杂物等方面的规定。

除此之外，GE124标准还可能涉及石英玻璃产品的性能测试方法和评定标准，以确保产品符合特定的工程要求。

这些测试可能涉及光学性能、热学性能、机械性能等方面的指标，以验证产品的质
量和可靠性。

总的来说，GE124石英玻璃标准涵盖了石英玻璃材料的化学成分、制造工艺、外观质量、性能测试等方面的要求，旨在确保石英玻璃产品能够满足特定的工业或科学应用的需求。

JGS1、JGS2、JGS3光学石英玻璃JGS1、JGS2、JGS3光学石英玻璃在光学元件中的光学石英玻璃按光谱应用范围主要可分为JGS1、JGS2、JGS3三种牌号:JGS1 远紫外光学石英玻璃 185nm- 2500 nmJGS2 紫外光学石英玻璃 220nm- 2500 nmJGS3 红外光学石英玻璃 260nm- 3500 nm注：可见光石英玻璃可在以上三种牌号内任意选择。

2．光学石英玻璃按下列各项质量指标分类和定级。

（1）光谱特性：分三类；（2）光学均匀性：分五类。

（3）双折射：分五类；（4）条纹：分三类和三级；（5）颗粒不均匀性：分三类；（6）气泡：分七类；（7）荧光特性：分二类。

3．光谱特性1）JGS1远紫外光学石英玻璃按光谱特性分为三类（见表2）。

表２厚度10毫米毛坯的透过率（％）类别 185 200 220 240 300 185- 12001 ＞85 ＞85 ＞85 ＞87 ＞90 无吸收峰2 ＞70 ＞80 ＞80 ＞80 ＞85 无吸收峰3 ＞70 ＞70 ＞70 ＞80 允许有吸收峰(2)JGS2紫外光学石英玻璃按光谱特性分三类（见表３）。

表３厚度10毫米毛坯的透过率（％）类别 200 240 3001 ＞80 ＞75 ＞802 ＞75 ＞70 ＞753 ＞65 ＞70(3)JGS3红外光学石英玻璃按光谱特性分为三类（见表4）。

表４厚度10毫米毛坯的透过率（％）类别 2000 2500 2700 2800 2600- 28001 ＞90 ＞90 ＞90 ＞85 无吸收峰2 ＞85 ＞85 ＞85 ＞80 无吸收峰3 ＞80 ＞80 ＞75 ＞75 允许有吸收峰(4)JGS1、JGS2、JGS3厚度10毫米毛坯可见光部分平均透过率均应大于90％。

4.光学均匀性按最小鉴别角（φ）与理论鉴别角（φ0）之比，分为五类见表。

理论鉴别角φ0等于120′/D（圆孔）或115′/D（长方孔）D为平行光管的光栏尺寸，并与毛坯的直径（圆形毛坯）或边长（长方形毛坯用以计算φ0的边）相等。

JGS1、JGS2、JGS3光学石英玻璃一、牌号、名称与类别1．光学石英玻璃的牌号与名称（见表1）。

表１牌号名称应用光谱波段（毫微米）JGS1 远紫外光学石英玻璃185- 2500JGS2 紫外光学石英玻璃220- 2500JGS3 红外光学石英玻璃260- 3500注：可见光石英玻璃可在以上三种牌号内任意选择。

2．光学石英玻璃按下列各项质量指标分类和定级。

（1）光谱特性：分三类；（2）光学均匀性：分五类。

（3）双折射：分五类；（4）条纹：分三类和三级；（5）颗粒不均匀性：分三类；（6）气泡：分七类；（7）荧光特性：分二类。

3．光谱特性（1）JGS1远紫外光学石英玻璃按光谱特性分为三类（见表2）。

表２厚度10毫米毛坯的透过率（％）类别185 200 220 240 300 185- 12001 ＞85 ＞85 ＞85 ＞87 ＞90 无吸收峰2 ＞70 ＞80 ＞80 ＞80 ＞85 无吸收峰3 ＞70 ＞70 ＞70 ＞80 允许有吸收峰(2)JGS2紫外光学石英玻璃按光谱特性分三类（见表３）。

表３厚度10毫米毛坯的透过率（％）类别200 240 3001 ＞80 ＞75 ＞802 ＞75 ＞70 ＞753 ＞65 ＞70(3)JGS3红外光学石英玻璃按光谱特性分为三类（见表4）。

表４厚度10毫米毛坯的透过率（％）类别2000 2500 2700 2800 2600- 28001 ＞90 ＞90 ＞90 ＞85 无吸收峰2 ＞85 ＞85 ＞85 ＞80 无吸收峰3 ＞80 ＞80 ＞75 ＞75 允许有吸收峰(4)JGS1、JGS2、JGS3厚度10毫米毛坯可见光部分平均透过率均应大于90％。

4.光学均匀性按最小鉴别角（φ）与理论鉴别角（φ0）之比，分为五类见表。

理论鉴别角φ0等于120′/D（圆孔）或115′/D（长方孔）D为平行光管的光栏尺寸，并与毛坯的直径（圆形毛坯）或边长（长方形毛坯用以计算φ0的边）相等。

高纯度石英玻璃光纤的参数指标
高纯度石英玻璃光纤是一种用于光通信和光纤传感的重要材料，其参数指标对其性能和应用范围有着重要影响。

一、折射率
高纯度石英玻璃光纤的折射率通常在1.44到1.46之间，取决于其材料成分和制造工艺。

折射率的高低直接影响着光纤的传输距离和传输损耗，因此需要保持较高的折射率稳定性。

二、损耗
高纯度石英玻璃光纤的损耗是指光信号在光纤传输过程中的衰减程度，通常以分贝(dB/km)为单位来表示。

目前商用的高品质光纤损耗可以控制在0.2dB/km以下，而高端的光纤损耗可以更低到
0.1dB/km以下。

三、带宽
高纯度石英玻璃光纤的带宽是指其传输光信号的频率范围，通常以MHz.km为单位来表示。

带宽越宽，传输速度越快，因此在高速数据传输方面应用广泛。

四、表面粗糙度
高纯度石英玻璃光纤的表面粗糙度越小，光信号的反射和衰减也越小，因此对表面粗糙度的控制极为重要。

目前商用的高品质光纤表面粗糙度可以控制在0.1nm以下。

五、直径
高纯度石英玻璃光纤的直径通常为125μm或50μm，直径大小
对光纤的传输损耗和带宽也有着一定的影响。

在实际应用中，需要根据具体情况选择合适的直径。

熔石英玻璃指标简介熔石英玻璃是一种由石英砂熔制而成的无色透明玻璃。

它具有高的熔点、低的热膨胀系数和优异的光学性能，因此在光学领域、电子领域和化学实验室中得到广泛应用。

熔石英玻璃的指标是对其质量和性能进行评估的重要参数，本文将详细介绍熔石英玻璃的主要指标及其相关内容。

主要指标1. 光学性能熔石英玻璃的光学性能是其最重要的指标之一。

它具有高的透光率和低的散射率，能够在可见光和紫外光范围内传导光线。

透光率是指材料对光线透过的程度，通常用百分比表示。

熔石英玻璃的透光率通常在90%以上，这使得它在光学仪器、光学器件和光学镜头中得到广泛应用。

散射率是指材料对光线的散射程度，通常用国际散射单位（ISU）表示。

熔石英玻璃的散射率非常低，通常在10 ISU以下。

低散射率使得熔石英玻璃在激光技术、光纤通信和光学传感器等领域中具有重要的应用价值。

2. 热学性能熔石英玻璃具有良好的热学性能，主要表现在以下几个方面：•熔点：熔石英玻璃的熔点约为1710摄氏度，相对较高。

这使得它能够在高温环境下保持较好的稳定性和耐热性。

•热膨胀系数：热膨胀系数是材料在温度变化时长度变化的比例。

熔石英玻璃的热膨胀系数较低，约为5.5×10^-7/℃，这使得它在高温环境下具有较好的热稳定性和抗热震性能。

•热导率：热导率是材料传导热量的能力。

熔石英玻璃的热导率较低，约为1.4 W/(m·K)，这使得它在高温环境下能够有效地隔热和保温。

3. 化学性能熔石英玻璃具有良好的化学稳定性和耐腐蚀性，主要表现在以下几个方面：•酸碱稳定性：熔石英玻璃对大多数酸和碱具有较好的稳定性，不易发生化学反应。

这使得它在化学实验室和化学工业中得到广泛应用。

•溶解度：熔石英玻璃的溶解度非常低，几乎不溶于任何溶剂。

这使得它能够在各种腐蚀性介质中长期稳定地使用。

•耐热性：熔石英玻璃具有较高的耐热性，能够在高温环境下长期稳定地工作。

这使得它在高温反应器、高温炉和高温窑等领域中得到广泛应用。
