气动冲床工作原理
气动冲床工作原理是通过气动系统驱动，利用气源提供的压缩气体产生压力来驱动冲床的工作。
具体工作过程如下：
1. 气源供气：气动冲床通过气源供气系统获取压缩气体，一般是通过压缩空气产生。
2. 气体压力传递：气源提供的压缩气体通过气动系统中的管道和阀门传递给冲床的气动部件。
3. 气动部件工作：冲床的气动部件包括气缸、活塞等，这些部件在气源供气的情况下，接受到压缩气体的作用，实现往复运动。
4. 冲床冲击动作：气动部件的往复运动会带动冲床的冲击工作。
一般来说，冲床通过安装在冲床头上的冲头，通过冲击力将金属材料进行冲孔、冲裁等工作。
5. 工件固定和位置控制：为了保证冲床工作的精度和稳定性，工件需要进行固定，以确保不会出现位置偏移或移动。
6. 工作循环：气动冲床的工作循环通常由驱动在气源控制下的气动部件完成，通过不断往复工作来实现冲压操作。
总体来说，气动冲床工作原理是依靠气源提供的压缩气体，通过气动系统传递给冲床的气动部件，实现冲床的冲击工作。
这
种冲压工作适用于一些需要高速、高效、连续而精确的冲压操作，广泛应用于各个工业领域中。
冲压自动化上下料设备的自动换模系统设计与优化随着科技的不断进步和自动化技术的快速发展，冲压自动化上下料设备已成为现代工业生产中的重要设备之一。
冲压自动化上下料设备的自动换模系统是其中至关重要的组成部分，对于提高生产效率和改善产品质量具有重要意义。
本文将围绕冲压自动化上下料设备的自动换模系统进行设计与优化的主题展开，通过对系统的需求分析、结构设计、动力学优化等方面的探讨，旨在提高设备的运行效率、灵活性和可靠性。
首先，对于冲压自动化上下料设备的自动换模系统，我们需要明确其功能需求。
自动换模系统的主要功能是实现自动化的模具更换，包括模具装卸和固定。
在设计过程中，我们需要考虑到模具种类的多样性，以及更换模具的频率。
针对不同的冲压工序，可以采用不同的换模策略，如手动换模、半自动换模和全自动换模等。
因此，在设计自动换模系统时，我们需要考虑到系统的灵活性和可扩展性，以适应不同工艺和产品的需求。
其次，我们需要对自动换模系统的结构进行设计。
自动换模系统的结构应该简洁明了，并且能够实现高度自动化的操作。
在选择主要部件和传动机构时，应充分考虑其工作可靠性和寿命。
同时，为了提高系统的刚性和稳定性，可以采用优质材料和刚性支撑结构。
此外，为了实现快速换模，可以考虑使用快速连接装置和快速定位装置，减少换模时间，并提高生产效率。
另外，为了确保自动换模系统的运行效果，需要进行动力学优化。
动力学优化的目标是降低系统的震动和振动，提高系统的稳定性和精度。
通过模拟和实验测试，我们可以得到系统的动态特性，从而针对性地优化系统的结构和控制算法。
在控制算法方面，可以采用先进的自适应控制方法，如模糊控制和神经网络控制，以提高系统的自适应性和鲁棒性。
此外，还可以采用预测控制和优化控制等先进方法，提高系统的控制精度和响应速度。
此外，为了保证自动换模系统的安全性和可靠性，我们需要加强系统的监控和保护。
可以在系统中设置多种传感器，如力传感器、位移传感器和温度传感器等，以实时监测系统的工作状态和性能。

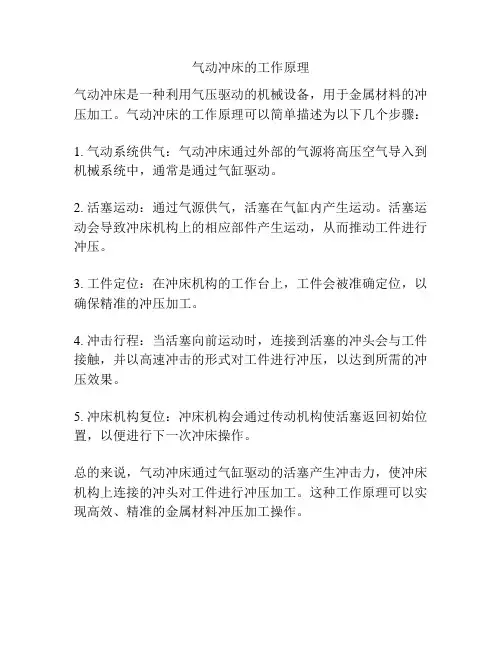

气动冲床的工作原理
气动冲床是一种利用气压驱动的机械设备，用于金属材料的冲压加工。
气动冲床的工作原理可以简单描述为以下几个步骤：
1. 气动系统供气：气动冲床通过外部的气源将高压空气导入到机械系统中，通常是通过气缸驱动。
2. 活塞运动：通过气源供气，活塞在气缸内产生运动。
活塞运动会导致冲床机构上的相应部件产生运动，从而推动工件进行冲压。
3. 工件定位：在冲床机构的工作台上，工件会被准确定位，以确保精准的冲压加工。
4. 冲击行程：当活塞向前运动时，连接到活塞的冲头会与工件接触，并以高速冲击的形式对工件进行冲压，以达到所需的冲压效果。
5. 冲床机构复位：冲床机构会通过传动机构使活塞返回初始位置，以便进行下一次冲床操作。
总的来说，气动冲床通过气缸驱动的活塞产生冲击力，使冲床机构上连接的冲头对工件进行冲压加工。
这种工作原理可以实现高效、精准的金属材料冲压加工操作。
冲床简介大全冲床就是一台冲压式压力机。
冲压工艺由于比传统机械山加工来说有节约材料和能源，效率高，对操作者技术要求东不高及通过各种模具应用可以做出机械加工所无法达到威的产品这些优点，因而它的用途越来越广泛。
冲压生产主力要是针对板材的。
通过模具，能做出落料，冲孔，成型，重拉深，修整，精冲，整形，铆接及挤压件等等，广泛应用工于各个领域。
如我们用的开关插座，杯子，碗柜，碟子，电脑机箱，甚至导弹飞机……有非常多的配件都可以用冲床通过模具生产出来。
工作原理冲床的设计原理是将圆周运动转换普通冲床普通冲床为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型（圆柱型），经由这个机构将圆周运动转换成滑块的直线运动。
冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具（分上模与下模），将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由冲床机械本体所吸收。
用途及特点冲床广泛应用于电子、通讯、电脑、家用电器、家具、交通工具、（汽车、摩托车、自行车）五金零部件等冲压及成型。
1．⑴高刚性、高精度机架，采用钢板焊接，并经热处理、消除了机身锝内应力以使设备长期稳定工作不变形。
⑵结构件负荷均匀，钢性平衡。
2．稳定的高精度：设备主要部件曲轴、齿轮、传动轴等部位均经硬化热处理后在研磨加工都有很高的耐磨性，长期性能稳定，确保了高精度稳定的要求。
3．操作性能可靠、安全：之所以操作方便、定位准确是因为采用了区别于传统的刹车器，离合器/刹车器的组合装置具有很高的灵敏度，再加上国际高端设备通用的双联电磁控制阀以及过负荷保护装置，确保了冲床滑块高速运动及停止的精确与安全性。
4．生产自动化、省力、效率高。
冲床可搭配相应的自动送料装置，具有送料出错检测、预裁、预断装置，可完全实现自动化生产，成本低，效率高。

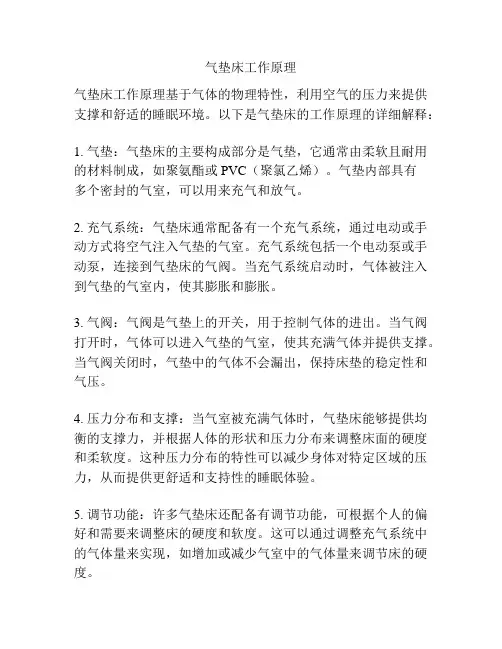

气垫床工作原理
气垫床工作原理基于气体的物理特性，利用空气的压力来提供支撑和舒适的睡眠环境。
以下是气垫床的工作原理的详细解释：
1. 气垫：气垫床的主要构成部分是气垫，它通常由柔软且耐用的材料制成，如聚氨酯或PVC（聚氯乙烯）。
气垫内部具有
多个密封的气室，可以用来充气和放气。
2. 充气系统：气垫床通常配备有一个充气系统，通过电动或手动方式将空气注入气垫的气室。
充气系统包括一个电动泵或手动泵，连接到气垫床的气阀。
当充气系统启动时，气体被注入到气垫的气室内，使其膨胀和膨胀。
3. 气阀：气阀是气垫上的开关，用于控制气体的进出。
当气阀打开时，气体可以进入气垫的气室，使其充满气体并提供支撑。
当气阀关闭时，气垫中的气体不会漏出，保持床垫的稳定性和气压。
4. 压力分布和支撑：当气室被充满气体时，气垫床能够提供均衡的支撑力，并根据人体的形状和压力分布来调整床面的硬度和柔软度。
这种压力分布的特性可以减少身体对特定区域的压力，从而提供更舒适和支持性的睡眠体验。
5. 调节功能：许多气垫床还配备有调节功能，可根据个人的偏好和需要来调整床的硬度和软度。
这可以通过调整充气系统中的气体量来实现，如增加或减少气室中的气体量来调节床的硬度。
通过以上的工作原理，气垫床能够提供个性化的睡眠体验，适应不同人的需求和偏好，并同时提供舒适和支持。

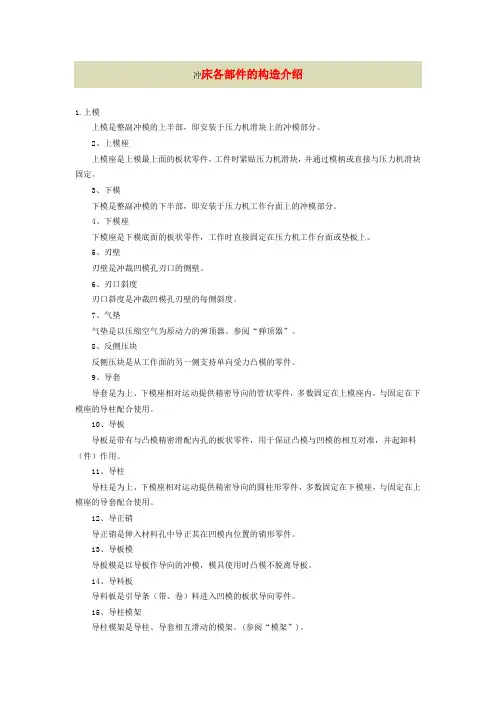

1.上模上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。
2、上模座上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。
3、下模下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。
4、下模座下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。
5、刃壁刃壁是冲裁凹模孔刃口的侧壁。
6、刃口斜度刃口斜度是冲裁凹模孔刃壁的每侧斜度。
7、气垫气垫是以压缩空气为原动力的弹顶器。
参阅“弹顶器”。
8、反侧压块反侧压块是从工作面的另一侧支持单向受力凸模的零件。
9、导套导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。
10、导板导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。
11、导柱导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。
12、导正销导正销是伸入材料孔中导正其在凹模内位置的销形零件。
13、导板模导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。
14、导料板导料板是引导条（带、卷）料进入凹模的板状导向零件。
15、导柱模架导柱模架是导柱、导套相互滑动的模架。
(参阅“模架”)。
16、冲模冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。
17、凸模凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作表面的零件。
18、凹模凹模是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作表面的零件。
19、防护板防护板是防止手指或异物进入冲模危险区域的板状零件。
20、压料板（圈）压料板（圈）是冲模中用于压住冲压材料或工序件以控制材料流动的零件，在拉深模中，压料板多数称为压料圈。
21、压料筋压料筋是拉延模或拉深模中用以控制材料流动的筋状突起，压料筋可以是凹模或压料圈的局部结构，也可以是镶入凹模或压料圈中的单独零件。

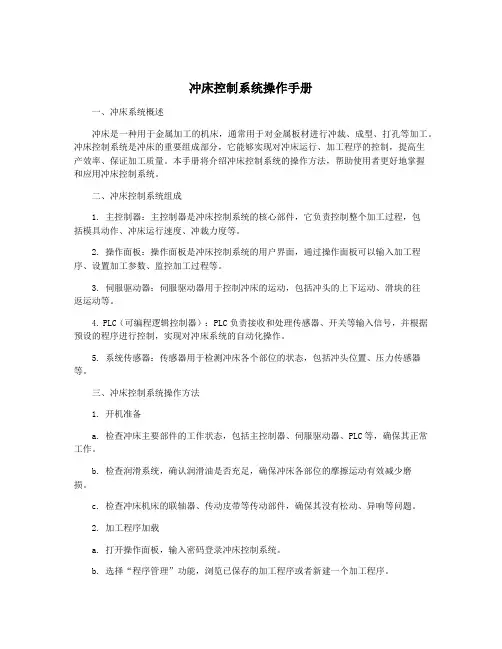

冲床控制系统操作手册一、冲床系统概述冲床是一种用于金属加工的机床，通常用于对金属板材进行冲裁、成型、打孔等加工。
冲床控制系统是冲床的重要组成部分，它能够实现对冲床运行、加工程序的控制，提高生产效率、保证加工质量。
本手册将介绍冲床控制系统的操作方法，帮助使用者更好地掌握和应用冲床控制系统。
二、冲床控制系统组成1. 主控制器：主控制器是冲床控制系统的核心部件，它负责控制整个加工过程，包括模具动作、冲床运行速度、冲裁力度等。
2. 操作面板：操作面板是冲床控制系统的用户界面，通过操作面板可以输入加工程序、设置加工参数、监控加工过程等。
3. 伺服驱动器：伺服驱动器用于控制冲床的运动，包括冲头的上下运动、滑块的往返运动等。
4. PLC（可编程逻辑控制器）：PLC负责接收和处理传感器、开关等输入信号，并根据预设的程序进行控制，实现对冲床系统的自动化操作。
5. 系统传感器：传感器用于检测冲床各个部位的状态，包括冲头位置、压力传感器等。
三、冲床控制系统操作方法1. 开机准备a. 检查冲床主要部件的工作状态，包括主控制器、伺服驱动器、PLC等，确保其正常工作。
b. 检查润滑系统，确认润滑油是否充足，确保冲床各部位的摩擦运动有效减少磨损。
c. 检查冲床机床的联轴器、传动皮带等传动部件，确保其没有松动、异响等问题。
2. 加工程序加载a. 打开操作面板，输入密码登录冲床控制系统。
b. 选择“程序管理”功能，浏览已保存的加工程序或者新建一个加工程序。
c. 选择需要的加工程序，加载到冲床控制系统中。
3. 加工参数设置a. 选择“参数设置”功能，输入刀具直径、冲头行程、冲裁力度等加工参数。
b. 对于复杂工件的加工，还需要设置工件夹持方法、夹具位置等相关参数。
4. 冲床自动运行a. 确认冲床周围安全，并按下启动按钮，冲床系统开始进行自检和准备。
b. 将工件放置到工作台上，并进行夹持固定。
c. 开始启动冲床控制系统，系统将按照预设的加工程序和参数进行自动运行。

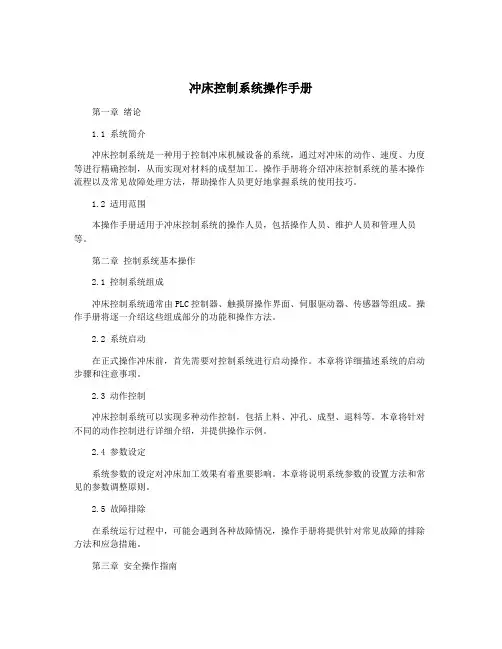

冲床控制系统操作手册第一章绪论1.1 系统简介冲床控制系统是一种用于控制冲床机械设备的系统，通过对冲床的动作、速度、力度等进行精确控制，从而实现对材料的成型加工。
操作手册将介绍冲床控制系统的基本操作流程以及常见故障处理方法，帮助操作人员更好地掌握系统的使用技巧。
1.2 适用范围本操作手册适用于冲床控制系统的操作人员，包括操作人员、维护人员和管理人员等。
第二章控制系统基本操作2.1 控制系统组成冲床控制系统通常由PLC控制器、触摸屏操作界面、伺服驱动器、传感器等组成。
操作手册将逐一介绍这些组成部分的功能和操作方法。
2.2 系统启动在正式操作冲床前，首先需要对控制系统进行启动操作。
本章将详细描述系统的启动步骤和注意事项。
2.3 动作控制冲床控制系统可以实现多种动作控制，包括上料、冲孔、成型、退料等。
本章将针对不同的动作控制进行详细介绍，并提供操作示例。
2.4 参数设定系统参数的设定对冲床加工效果有着重要影响。
本章将说明系统参数的设置方法和常见的参数调整原则。
2.5 故障排除在系统运行过程中，可能会遇到各种故障情况，操作手册将提供针对常见故障的排除方法和应急措施。
第三章安全操作指南3.1 安全规范冲床控制系统的操作涉及到机械设备，操作人员需要遵守相关的安全规范。
本章将介绍操作中需要注意的安全事项。
3.2 应急处理面对突发情况，操作人员需要掌握应急处理的方法。
操作手册将提供应急处理流程和应对措施。
第四章系统维护与管理4.1 维护保养冲床控制系统的日常维护对系统的稳定运行至关重要。
本章将介绍系统的日常维护保养事项和周期。
4.2 系统管理操作手册还将提供对冲床控制系统的基本管理知识，包括设备台账、操作记录、维护计划等的建立和管理。
结语冲床控制系统的操作手册是操作人员必备的参考资料，通过仔细阅读和实际操作，可以更好地掌握系统的操作技巧，确保冲床设备的安全、高效运行。
希望本操作手册能够对您的工作有所帮助。

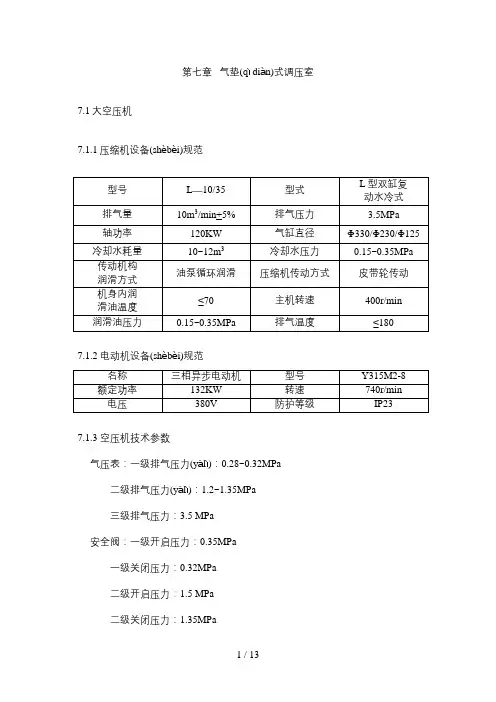

第七章气垫(qì diàn)式调压室7.1大空压机7.1.1压缩机设备规范7.1.2 电动机设备规范7.1.3 空压机技术参数气压表：一级排气压力：0.28~0.32MPa二级排气压力：1.2~1.35MPa三级排气压力：3.5 MPa安全阀：一级开启压力：0.35MPa一级关闭压力：0.32MPa二级开启压力：1.5 MPa二级关闭压力：1.35MPa三级开启压力：3.85MPa三级关闭压力：3.5MPa油压表： 0.15~0.35MPa ，最低不低于0.1MPa冷却水压力： 0.15~0.35MPa ，最低不低于0.1MPa7.1.4 大空压机的巡视检查7.1.4.1检查控制柜内空开正常投入，电压检测表指示正常，切换电压检测开关检查三相电压是否平衡；7.1.4.2控制电源指示灯亮；7.1.4.3无故障报警，各指示灯指示正常；7.1.4.4空压机工作过程查看电流表指示；7.1.4.5检查润滑油压力，冷却水压力正常；7.1.4.6检查一级排气压力、二级排气压力、三级排气压力及系统压力指示正常；7.1.4.7电机运转声音正常(zhèngcháng)，无剧烈振动；7.1.4.8各管道阀门(fá mén)位置正确；7.1.4.9示流信号器指示有水流；7.1.4.10检查机身油池内润滑油在规定(guīdìng)的范围内；7.1.4.11检查吸气阀是否过热；7.1.4.12冷却器内冷凝的油水每隔1小时放一次,储气罐内的冷凝水每隔4小时放一次；7.1.5 大空压机的日常维护7.1.5.1每工作300-350小时后1）清洗吸排气阀，除去脏物，检查阀片是否平整，弹簧是否完好；2）清洗机身内润滑油过滤网；7.1.5.2每工作700-750小时后1）检查连杆小头瓦与十字头销和大头销与曲拐之间配合是否正常；2）检查及试验安全阀的灵敏度；7.1.5.3 每工作2500-3000小时后1）更换机身油池内润滑油，更换新油前须清洗油池及各处油路，油泵和油过滤器等；2）校准压力表及油压表，吹洗管路；3）清洗活塞和活塞环，并检查磨损情况；4）检查各处配合间隙，检修各磨损部位，更换磨损零件；7.1.5.4 每工作5000-6000小时后1）拆洗曲轴，清洗油路；2）分解气缸，清除灰渣及其它脏物；3）用苛性苏打水溶液（10%）清洗气缸水套内的沉淀物，浸泡6-8小时后将苏打水放出，再用净水清洗干净。
气垫式调压室的工作原理和特点气垫式调压室的工作原理和特点2.1 调压室的作用、工作原理及分类2.1.1 调压室的作用为了改善水击现象，常在有压引水隧洞或有压引水管与压力管道衔接处建造调压室。
见图2-1示。
调压室利用扩大管道的断面和自由的水面反射水击波，将有压引水系统分成两段：上游段为有压引水隧洞，调压室使引水隧洞基本避免了水击压力的影响；下游段为压力钢管段，由于长度缩短了，降低了压力管道内的水击压力值，改善了机组的运行条件。
具体地说，可归纳如下：（1）反射水击波，基本上可避免，至少可减少压力管道内的水击波进入有压引水道。
（2）缩短压力管道的长度，从而减少压力管道及厂房过流部分中的水击压力。
（3）改善机组在负荷变化时的运行条件及系统供电质量。
图2-1 常规调压室的典型布置图2.1.2 调压室的工作原理水电站在运行时负荷会经常发生变化。
负荷变化时，机组就会相应地改变流量，从而在引水系统中发生非恒定流现象，产生水击。
引用流量的变化，在“引水道－调压室－机组”系统中也会引起非恒定流现象。
当电站丢弃全部负荷较短的时间后，水轮机的流量变为0，压力管道中发生水击。
压力管道内的水流经过一个较短的时间后就停止流动，此时，引水道中的水流由于贯性作用而继续流向调压室，引起调压室的水位升高，使引水道两端的水位差减小，因而其中的流速逐渐减小。
调压室的水位达到库水位时，引水道两端的水位差为0，但其中的水流由于贯性作用仍继续流向调压室，使调压室的水位继续升高直到引水道中的流速为0，此时，调压室的水位达到最高点。
因为这个时候调压室的水位高于库水位，在引水道的末端又形成新的水位差，水流又向游尾水水库流去，形成相反的流动，调压室内的水位开始下降。
当调压室的水位达到库水位时，引水道始末两端的压力差又等于0，但此时流速不为0，由于贯性作用，流速不为0，水位继续下降直到流速为0，此时，调压室的水位为最低点。
此后，引水道中的水流又流向调压室，调压室的水位又开始回升。

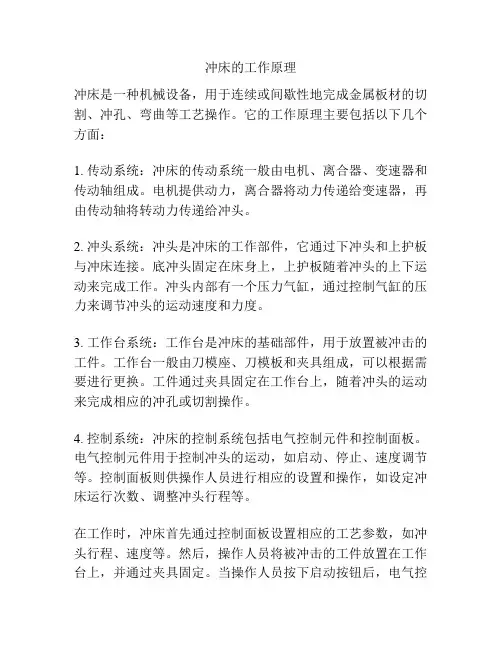

冲床的工作原理冲床是一种机械设备，用于连续或间歇性地完成金属板材的切割、冲孔、弯曲等工艺操作。
它的工作原理主要包括以下几个方面：1. 传动系统：冲床的传动系统一般由电机、离合器、变速器和传动轴组成。
电机提供动力，离合器将动力传递给变速器，再由传动轴将转动力传递给冲头。
2. 冲头系统：冲头是冲床的工作部件，它通过下冲头和上护板与冲床连接。
底冲头固定在床身上，上护板随着冲头的上下运动来完成工作。
冲头内部有一个压力气缸，通过控制气缸的压力来调节冲头的运动速度和力度。
3. 工作台系统：工作台是冲床的基础部件，用于放置被冲击的工件。
工作台一般由刀模座、刀模板和夹具组成，可以根据需要进行更换。
工件通过夹具固定在工作台上，随着冲头的运动来完成相应的冲孔或切割操作。
4. 控制系统：冲床的控制系统包括电气控制元件和控制面板。
电气控制元件用于控制冲头的运动，如启动、停止、速度调节等。
控制面板则供操作人员进行相应的设置和操作，如设定冲床运行次数、调整冲头行程等。
在工作时，冲床首先通过控制面板设置相应的工艺参数，如冲头行程、速度等。
然后，操作人员将被冲击的工件放置在工作台上，并通过夹具固定。
当操作人员按下启动按钮后，电气控制元件将信号传递给冲头系统，冲头便开始运动。
冲头下降时，通过一定的冲击力将工件上的模具与刀模座嵌合，完成相应的冲孔或切割操作。
完成后，冲头就会返回初始位置，工件则可以取下进行下一步的处理。
总的来说，冲床通过电能和气压能将动能转化为冲击力，通过冲头的上下运动来完成金属板材的冲孔、切割等操作。
工艺参数由控制面板进行设置，操作人员只需对工件进行放置和取下的操作。
冲压自动化控制系统的应用1改造因素及工艺需求冲压车间A线有5台压力机，按前后位置摆放分别为2023T-1000T-800T-800T-1000T,各台压力机采用单机控制，由四个人手动操作。
每台压力机由一套西门子S7-300系列PLC系统控制，在操作面板备有PROFACE人机界面。
各压力机间放置一台输送带，做为传送冲压半成品件用，以此实现压力机间物料自动传输。
A线是车间吨位最大，工作台面最大的压力机组，一些大型的外表件必须在A线生产。
目前A线重要生产车型有MPV瑞风、SUV瑞鹰、重卡。
由于产量不断攀升，且外表件质量控制严格。
现生产节拍为3-4P/min，不能满足生产规定；且质量问题得不到很好的控制，返修和报废率太高。
重要从以上两方面考虑，通过公司相关部门研讨，决定在A线实行自动化改造。
改造后实现整个生产节拍提高为6-7 P/min，返修率减少20%，无安全事故。
2 系统设计以现有A线线体为基础，进行一系列自动化改造，具体添加7台机器人，两个上料台，一个板料定位台和一个下料传送带。
改造后实现A线全自动控制，涉及自动上料、拆垛、冲压、下料等全自动控制。
电控系统以西门子S7-300系列PLC和 Profibus-DP总线为核心控制设备，采用接近或光电开关监测执行机构的位置，现场的各种控制信号及执行元件均通过Profibus-DP总线接入PLC，由PLC控制全线的动作。
为便于操作，在主控制柜上设立人机界面(HMI)；为实现压力机与机器人动作连锁，在每台压力机上新增16点I/0模块各一只，采用H/W方式与系统总站实现通信。
操作分为自动、手动两种形式，自动时全线在程序控制下自动运营；手动时，操作人员在现场操作台上进行操作。
电气采用PLC控制，集中控制与现场控制相结合，PLC对底层设备的控制和信号的采集采用PROFIBUS-DP的工业现场总线的方式，系统留有与车间上位机联网的接口，能体现线体动作特性的数据集中实时储存在一定的区域。
一种全钢包气垫式调压室结构及其使用方法和施工方法与流程摘要本文介绍了一种全钢包气垫式调压室结构，该结构具有较高的压力调节精度和可靠性，并且适用于多种工业应用场景。
同时，还介绍了该结构的使用方法和施工方法与流程，以帮助读者理解和应用该调压室结构。
引言在很多工业应用中，需要对气体进行精确的调节和控制，以确保系统的正常运行。
全钢包气垫式调压室结构是一种常用于气体调节的装置，可以提供稳定的气体输出压力，并具有较高的精度和可靠性。
本文将详细介绍该调压室的结构、使用方法和施工方法与流程。
一、全钢包气垫式调压室结构全钢包气垫式调压室结构主要由以下部分组成：1. 调压室主体调压室主体由高强度钢材制成，具有较好的抗压能力和密封性能。
调压室主体的形状可根据实际需求进行设计和定制，通常为圆柱形或矩形。
2. 气垫调压室主体内部设置有气垫，气垫通常由气囊或气密室构成。
气垫的功用是缓冲气体的变化，保证调压室内外压力的稳定。
气垫可根据需要进行调整和更换。
3. 调压装置调压室中设有调压装置，用于控制和调节气体输出压力。
调压装置通常由调压阀和压力传感器组成，通过反馈和控制系统实现对调压室内气体压力的精确调节。
4. 其他附件全钢包气垫式调压室还可根据具体需要配置其他附件，如进气口、排气口、压力表等，以方便操作和监测调压室内气体的状态。
二、使用方法使用全钢包气垫式调压室的方法主要包括以下几个步骤：1. 安装调压室将调压室按照设计要求进行安装，确保安装平稳和密封可靠。
根据具体情况，可能需要进行固定和密封处理。
2. 连接气源将气源与调压室连接，确保气源能够稳定地输入调压室。
根据具体需求，可能需要使用管道和接头进行连接。
3. 调节输出压力使用调压装置对调压室内的气体输出压力进行调节。
根据实际需要，设定所需的输出压力并监测调压室内的压力变化。
4. 监测和维护定期监测和维护调压室的工作状态，保证其正常运行。
如发现异常情况，及时进行故障排查和修复。
冲压自动化上下料设备的运行调试和参数设置冲压自动化上下料设备作为一种高效、精确的生产工具，可大大提升冲压生产线的生产效率和产品质量。
为了保证设备正常运行并达到最佳性能，需要进行运行调试和参数设置。
本文将介绍冲压自动化上下料设备的运行调试步骤和参数设置方法，以帮助您顺利完成设备的调试和运行。
一、运行调试步骤1. 设备安装：首先，需要将设备正确安装在指定位置。
确保设备平稳稳固地固定在地面上，并保证设备的安全附件和连接线路正确连接。
此外，检查设备所需的电源电压和工作环境是否符合要求。
2. 电气系统调试：接下来，需要按照设备制造商提供的电气接线图进行接线。
检查所有电气元件的电气连接是否正确，并测试各个电气元件的工作状况。
确保设备的电气系统正常工作。
3. 机械系统调试：机械系统调试主要包括设备的动作测试和传动部件的调整。
通过手动操作设备，测试设备的各个动作是否正常顺畅。
同时，通过对传动部件的定位调整和润滑，确保传输和定位的准确性和精度。
4. 自动化系统调试：自动化系统调试包括PLC程序的烧录和参数设置。
将PLC程序通过编程软件烧录到PLC控制器中，并根据设备的工艺流程和工件要求，设置相应的运动参数和逻辑控制参数。
通过运行设备，检查PLC程序的运行是否符合预期，工艺流程和逻辑控制是否正确。
5. 外部设备接口调试：如果设备需要与外部设备进行接口交互，如传感器、计数器、摄像头等，需要进行相应的接口调试。
通过测试接口设备的工作状态，确保设备与外部设备的数据传输和控制功能正常运行。
6. 安全系统调试：安全系统调试是保证设备安全运行的重要步骤。
按照设备制造商提供的安全控制系统进行调试，确保安全设备的正常运行，如防护门、紧急停止按钮等。
二、参数设置方法1. 上料参数设置：对于冲压自动化上下料设备，上料参数设置十分关键，直接影响到设备的运行效果和生产效率。
上料参数包括上料速度、上料定位精度、上料力度等。
根据具体工件和工艺要求，需按实际情况进行参数调整。
冲床控制系统操作手册一、引言冲床控制系统是冲床设备中十分重要的部分，它负责控制冲床的运行、保证生产的质量和效率。
本操作手册的目的是为冲床操作人员提供必要的指导，使他们能够正确、安全、高效地操作冲床控制系统，确保冲床设备的正常运行和产品质量的稳定性。
二、系统组成1. 控制台：控制台上设置了各种操作按钮、指示灯和控制面板，通过操作控制台可以实现对冲床的开启、停止、速度调节、模具更换等操作。
2. PLC控制器：PLC控制器是冲床控制系统的核心部件，它通过编程实现对冲床的自动化控制，包括冲床的节拍控制、位置控制、传感器输入输出管理等功能。
3. 伺服驱动：伺服驱动系统能够实现对冲床运行速度的精准控制，提高了冲床的生产效率和精度。
4. 液压控制系统：液压控制系统负责对冲床的液压系统进行控制，包括液压缸的行程控制、压力控制等。
5. 电气控制系统：电气控制系统负责对冲床的电气设备进行管理，包括电机、传感器、接触器等。
6. 安全保护系统：安全保护系统包括防护栏、急停按钮、安全传感器等，确保冲床操作人员的安全。
三、系统操作1. 启动冲床控制系统a. 检查冲床周围环境是否安全，确认无人员及障碍物存在。
b. 按下控制台上的启动按钮，系统将开始自检，并逐渐运行至正常工作状态。
c. 启动完成后，可根据需要使用控制台上的按钮对冲床进行相应操作。
2. 停止冲床控制系统a. 在必要的情况下，按下控制台上的急停按钮，冲床将立即停止运行。
b. 确保停止后冲床周围环境安全，检查冲床的各项设备，并进行必要维护保养。
3. 调节冲床运行速度a. 使用控制台上的速度调节按钮，可对冲床的运行速度进行精细调整，确保生产过程中的需求。
4. 模具更换a. 在更换模具时，首先需要停机，并确保冲床处于安全状态。
b. 按照冲床操作手册和相关规程，进行模具更换的操作。
5. 系统故障处理a. 在系统故障出现时，应立即停止冲床运行，并联系维修人员进行检修。
6. 日常保养a. 定期对冲床控制系统进行检查维护，包括润滑、清洁、接线端子的紧固等。
数控冲床主要结构介绍及调整本数控冲床是以曲柄连杆作为工作机构,电机通过皮带带动飞轮、离合器使曲轴旋转，滑枕在偏心曲轴的作用下通过滚动导轨块导向在机架内作上下往复运动，完成冲压工作（见图1）。
图1.冲床曲柄连杆机构曲柄连杆机构是刚性的因此滑块的运动是强制性的，滑块的行程距离和运动曲线都是固定不变的，行程次数可以通过变频调节，曲轴上装有旋转编码器，经过数字程序编程，精确控制冲床其它相关动作的可靠性。
曲轴与滑枕的连接载体球头由滑枕上侧的8个M24×2的螺钉（见图2）与滑枕连接，尽管螺钉不承受冲载力，但滑枕在上升时M24×2螺钉的受力仍然比较大，故这8个M24×2螺钉拧紧时，用力矩为600N·m定力矩扳手拧紧，用力一致，使8个螺钉均匀受力。
同时，为了保险起见,防止这8个螺钉断裂时滑枕下滑损坏模具，又加了两个M16的保险螺钉（见图2），这两个螺钉拧紧后和上平面还有3-5mm的间隙（见图3），也就是说在正常工作时这两个M16的螺钉不受力，而在8个M24×2的螺钉断裂后滑枕下滑时才起作用，阻止滑枕下滑，从而保护模具。
图2.滑枕球头紧固图3.保险螺钉安装间隙数控冲床的滑枕和模具自身重量比较大，在冲床高速运动过程中惯量很大，为了改善曲轴的受力情况，在滑枕上侧装了一对平衡气缸（见图4），抵消曲轴下侧运动件的重量。
即在滑枕在90°或270°时，手工用盘车杆扳动飞轮，使滑枕向上和向下的力手感一致。
若向下盘车时手感轻，调节平衡气缸减压阀，加大气压压力，反之若向下时手感重，减小气压压力。
我们所用的平衡气缸都是FESTO公司特别定制的，在装配时在缸体内部加注了气缸专用润滑脂，这样在使用过程中不用加油了，如果加了油,就破坏了缸体内的油膜保护层，那么就必须定期加油。
但是，对于自己拆装过的气缸，由于没有气缸专用润滑脂，就必须每周定期加油。
气缸下侧的两个接口与储气罐连接（见图4），上侧的两个接口通大气，为防止灰尘进入装有消音器，但必须经常清洗，防止排气不畅。
气垫式调压室与常规调压室对比分析摘要：调压室的定义：为降低压力管道中的水击压力，改善机组运行条件，在压力引水(尾水)道中设置的建筑物。
在较长的压力引水系统中，为了降低高压管道的水击压力，满足机组调节保证计算的要求，常在压力引水道与压力管道衔接处建造调压室。

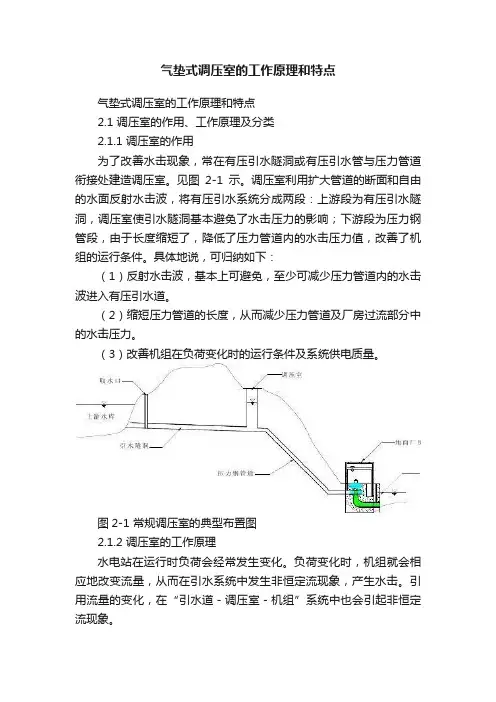

调压室将有压引水系统分成两段：上游段为压力引水道，下游段为压力管道。
调压室的功用可归纳为以下三点：(1) 反射水击波。
基本上避免了（或减小）压力管道传来的水击波进入压力引水道。
(2) 减小水击压力(压力管道及厂房过水部分)。
缩短了压力管道的长度(3) 改善机组在负荷变化时的运行条件。
调压室的工作原理调压室具有较大的容积和自由水面，它将电站因负荷变化而引起的有压系统非恒定流现象分为性质不同而又互相联系的两部分：一是压力管道的水击现象，另一个是“水库—引水道—调压室”的水流波动现象。
引水道—调压室系统中的水位波动现象与压力管道中产生的水击波动性质有很大的差别。
调压室的水位波动主要是由于水体的往复运动引起，其特点是振幅小、变化慢、周期长。
而管道水击过程是水击波的传播，振幅大、变化快，往往在很短时间内即消失，而前者往往长达几十秒到几百秒甚至更长。
水电站调压室的基本类型(1) 简单圆筒式调压室(2) 阻抗式调压室(3) 双室式调压室(4) 溢流式调压室(5) 差动式调压室(6) 气垫式或半气垫式调压室气垫式调压室在压力隧洞上靠近厂房的位置建造一个大洞室，室中一部分充水，另一部分充满高压空气。
利用调压室中的空气压缩或膨胀，来减小水位涨落的幅度。
1气垫式调压室的优点采用气垫式调压室代替常规调压室，主要具有以下几方面的优点：（1）省掉斜井和竖井，减小施工难度，降低工程成本，缩短工期。
由于斜井和竖井的施工难度较大、造价较高、所需工期相对较长。
（2）采用气垫式调压室，引水隧洞在纵剖面上更接近于直线而不是常规的折线，因此，隧洞轴线缩短了，减少了工程造价，减少了水头损失，增加了电站的发电效益。
