微透镜阵列参数

光学和光子学微透镜阵列第 3 部分：光学特性测试方法1 范围本文件规定了微透镜的光学特性（波前像差以外的）的测试设备、测试程序、测量结果处理等内容。

本文件适用于在表面浮雕结构微透镜和梯度折射率微透镜。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 41869.1 光学和光子学微透镜阵列第1部分：术语GB/T 2831 光学零件的面形偏差3 术语定义GB/T 41869.1 中给出的术语和定义适用于本文件。

4 基板测试基底的光学质量对微透镜定义的焦点位置的质量有贡献，应按照ISO 10110 - 5进行量化。

5 测试方法5.1 测试原理通过光学手段对被测微透镜表面进行定位。

通过测量定位焦点位置所需的轴向位移来确定有效后(前)焦距。

微透镜的测试原理类似于大透镜的测试。

然而，在许多情况下，微小透镜的测量存在实际问题，难以使用标准设备。

一般来说，可以采用两种光学技术。

一种是基于显微术，另一种是基于干涉术。

第一种技术是利用显微镜通过聚焦来定位微透镜的顶点。

有效后(前)焦距是通过测量显微镜在远场源图像上重新聚焦所需的位移来推导的，如图1所示。

显微镜中的聚焦辅助装置，如分视场聚焦光栅，使微透镜的无特征顶点在用反射光观察时更容易定位。

对于焦距测量，远场点光源可以是光纤的发射尖端或照明的测试光栅。

测试可采用白光或单色光照明。

第二种波前测量技术使用波前传感来定位测试表面或曲率中心。

定位测试可借助以下设备之一进行：a)斐索干涉仪b)泰曼-格林干涉仪c)横向剪切干涉仪；d)沙克-哈特曼设备。

GB/T 41869.2-2022和 ISO/TR 14999-1 中对此作了更全面的描述。

干涉法的一个优点是对于强像差透镜，通过干涉图可以很容易地推断出焦距随孔径半径的变化。

微透镜阵列的设计、制作及与CCD的集成技术一、本文概述随着光学技术的不断发展，微透镜阵列作为一种重要的光学元件，其在光学成像、光电子器件、光通信等领域的应用越来越广泛。

微透镜阵列的设计、制作及与CCD（电荷耦合器件）的集成技术，是提升微透镜阵列性能、拓展其应用范围的关键环节。

本文旨在全面介绍微透镜阵列的基本概念、设计原理、制作方法，以及其与CCD的集成技术，为相关领域的研究人员和技术人员提供有益的参考。

本文将介绍微透镜阵列的基本概念和特点，阐述其在不同领域的应用价值。

然后，详细阐述微透镜阵列的设计原理，包括透镜形状、尺寸、间距等参数的确定，以及优化设计方法。

接着，介绍微透镜阵列的制作技术，包括模具制作、材料选择、加工工艺等，以及制作过程中可能遇到的问题和解决方法。

本文将重点探讨微透镜阵列与CCD的集成技术。

首先介绍CCD的基本原理和特性，然后详细阐述微透镜阵列与CCD的耦合技术，包括耦合方式的选择、耦合效率的提高等。

还将介绍集成后系统的性能测试和优化方法，以及集成技术在不同领域的应用实例。

通过本文的阐述，读者可以全面了解微透镜阵列的设计、制作及与CCD的集成技术，为相关领域的研究和应用提供有益的借鉴和指导。

二、微透镜阵列的设计微透镜阵列的设计是制造高质量成像系统的关键步骤。

微透镜阵列的设计涉及多个方面，包括透镜形状、尺寸、焦距、填充因子以及阵列的整体布局。

透镜的形状是设计的核心。

常见的微透镜形状有球面、非球面和柱面。

选择合适的形状可以优化成像质量和系统性能。

例如，非球面透镜能够减少像差，提高成像的清晰度。

透镜的尺寸和焦距决定了成像系统的放大倍数和视场。

设计过程中，需要根据实际应用场景确定合适的尺寸和焦距。

例如，在需要高分辨率成像的应用中，可能需要更小的透镜尺寸和更短的焦距。

填充因子也是设计中的重要参数。

填充因子指的是透镜占据其单元格的比例。

较高的填充因子可以提高成像系统的光利用率，但也会增加制造的难度。

紫外衍射微透镜阵列的设计与制备张伟;李毅;张虎;黄毅泽;朱慧群;孙若曦【摘要】通过研究互相关联的光学和工艺参数,用标量衍射理论设计了用于128×1日盲型紫外探测器的衍射微透镜阵列,其工作中心波长为400 nm,单元透镜F数为.f/5,f为焦距.采用组合多层镀膜和剥离的工艺方法制备微透镜阵列,对工艺流程和制备误差进行了分析,对制备出的128×1的衍射微透镜阵列的光学性能进行测量和分析.实验结果表明,衍射微透镜阵列的衍射效率为87%.制备误差主要来自对准误差和线宽误差.紫外衍射微透镜阵列的整体性能满足了微透镜阵列与紫外焦平面阵列的单片集成要求.%Diffractive microlens arrays for 128 × 1 solar-blind UV photodetectors were designed using scalar diffraction theory by considering the interrelated optical and process parameters.The working center wavelength is 400 nm, the lens F number is f/5.The microlens arrays were fabricated by use of combination multi-coatings and stripping technique, the practical processes and fabrication errors were discussed, and the optical characteristics of 128 × 1 diffractive microlens arrays were measured and analyzed.Experimental results show that the diffraction efficiency of the diffractive microlens array is 87％.The fabrication errors come from the alignment error and the line width error.The overall performance of ultraviolet diffractive microlens array can meet the monolithic integration requirements of the microlens array with the ultraviolet focal plane array.【期刊名称】《上海理工大学学报》【年(卷),期】2011(033)002【总页数】5页(P174-178)【关键词】紫外;微透镜阵列;菲涅尔波带片;组合多层镀膜与剥离【作者】张伟;李毅;张虎;黄毅泽;朱慧群;孙若曦【作者单位】上海理工大学光电信息与计算机工程学院,上海,200093;上海理工大学光电信息与计算机工程学院,上海,200093;上海理工大学上海市现代光学系统重点实验室,上海,200093;上海理工大学光电信息与计算机工程学院,上海,200093;上海理工大学光电信息与计算机工程学院,上海,200093;五邑大学薄膜与纳米材料研究所,江门,529020;上海理工大学光电信息与计算机工程学院,上海,200093【正文语种】中文【中图分类】TN43:TN213当今的光电子技术已从可见光波段延伸至红外和紫外等非可见光区.目前,红外技术已经广泛应用于各种领域.现在的紫外技术已经不再仅局限于军事领域,各种紫外光电设备已经在民用领域逐渐得到应用.其中,在民用方面的应用有医学诊疗、天气灾害预警等,还有许多有待开发的用途[1-2].在紫外成像和紫外探测方面,由于多种因素导致紫外焦平面探测器的单元有效探测面积小于像元单元面积,即填充因子远小于100%,因此,整个视场中只有一部分光能被探测器的光敏面接收.为了提高探测器的灵敏度,必须将照射到非光敏区的光会聚到单元的有效探测面上[3].衍射微透镜与传统的折射透镜一样,也有会聚光能和成像的作用,由于它体积小、质量轻、集成度高、易于复制而被广泛地应用于红外光电探测器、图像识别和处理、光通讯、激光医学及空间光学等许多领域.本文通过利用衍射微透镜阵列与焦平面阵列集成,设计和制备了用于128×1日盲型紫外探测器的衍射微透镜阵列,以提高紫外焦平面的填充因子,最终达到提高探测器性能的目的[3-4].1 紫外衍射微透镜的设计衍射微透镜是根据菲涅尔波带片原理设计的,是由若干个以光轴为中心的圆环组成,每一个圆环都相当于一个独立的折射面,这些圆形环带均能使入射光线会聚到一个共同的焦点.但是,由于连续面型的衍射微透镜难于加工,目前都用多台阶结构来近似连续面型结构,台阶数越多,其衍射效率就越高.在许多应用场合中,当微光学元件的特征尺寸为波长量级或亚波长量级,刻蚀深度也较大时,标量衍射理论中的假设和近似便不再成立.此时,光波的偏振性质和不同偏振光之间的相互作用对光的衍射结果起着重大作用,必须使用严格的矢量衍射理论及其设计方法.当衍射结构的横向特征尺寸大于光波波长时,光波的偏振属性变得不那么重要,仍可采用传统的标量衍射理论.本文应用标量衍射理论来设计衍射微透镜阵列[3].衍射微透镜阵列与紫外焦平面阵列的集成如图1所示,通过微透镜的会聚作用,将光会聚到探测器的光敏面上,增加了光能利用率.对用于128×1日盲型紫外探测器的衍射微透镜阵列,通过考虑工艺参数和探测器阵列的结构参数,设计了一个中心波长为400 nm的128×1紫外衍射微透镜阵列,其中,焦距 f=400 μ m,台阶数L=8,中心距为80 μ m,透镜F数为f/5,浮雕的台阶深度式中,nGaN为微透镜材料的折射率;n0为空气的折射率;λ为入射光的波长.图1 衍射微透镜阵列与紫外焦平面阵列的集成Fig.1 Integration between UV focal plone array and diffractive microlens array由于微透镜的厚度仅为波长量级,它与传统的折射元件相比是一个平面元件,表面由多个环带构成,其中,第m个环带的第l个台阶的半径[5]其中,m=1,2, (8)最小特征尺寸位相深度因子M定义为式中,M为整数;Δ n为两种介质折射率差,与设计波长λ有关;hmax是位相深度因子为M时元件的最大浮雕深度.光学元件的设计必须同实际的工艺加工条件相结合,由于工艺设备极限分辨率的限制,使得大数值孔径元件的制备非常困难.为了增大元件表面的最小特征尺寸,使加工过程易于实现,通常引入参数M,其取值范围为M≥1的整数.此时,相位分布为0～2Mπ内的锯齿状分布.对相同的相位分布,当M增加时,每个波带其横向和纵向尺寸都得到了增加.因此,在量化台阶数相同的情况下,通过改变M的大小来调节波带周期,可以控制元件表面的最小特征尺寸.当透镜边缘某一局部区域内的最小特征尺寸小于工艺设备的极限分辨率时,可通过改变该区域M的值加大表面浮雕结构的深度,从而扩大该区域的横向宽度,使最小特征尺寸大于工艺分辨率.这种设计方法称为相位匹配,其中,位相深度因子M又称为相位匹配因子,它直接决定元件局部区域内的浮雕深度[6].通过计算得到衍射微透镜的各台阶半径数值,如表1所示.表1 衍射微透镜的各台阶半径数值Tab.1 Diffractive microlens radius of each step numberm L 1 2 3 4 5 6 7 8 0 6.325 8.945 10.956 12.651 14.144 15.495 16.737 17.893 1 18.980 20.006 20.983 21.917 22.813 23.675 24.506 25.311 2 26.091 26.848 27.585 28.302 29.002 29.685 30.353 31.007 3 31.647 32.275 32.891 33.496 34.090 34.673 35.248 35.813 4 36.369 36.917 37.45737.990 38.515 39.033 39.545 40.0002 制备工艺2.1 制备工艺设计目前用于制备微透镜的工艺方法是采用类似于集成电路的光刻和刻蚀工艺,存在工作温度高、设备昂贵、工艺兼容性差及成本高等一系列问题.考虑到在紫外波段,表面浮雕结构的深度为纳米量级,因此,采用了组合多层镀膜与剥离的微细加工工艺制备衍射微透镜的表面浮雕结构,该制备方法具有精度高、可重复性好等特点[7-9].这种制备技术可以克服现有制备技术精度低、工艺兼容性差、设备昂贵,以及由于制造工艺过程中的不均匀所导致的产品成品率下降和高温工艺可能导致焦平面阵列性能下降等缺点.通过采用有效的双面对准技术,组合多层镀膜与剥离的微细加工工艺,将衍射微透镜阵列制备在紫外探测器芯片的背面,以提高小填充因子的紫外焦平面的性能.由于单片集成是在焦平面阵列制造工艺完成之后,在同一芯片上进行衍射微透镜阵列的制备,为确保在单片集成衍射微透镜的制备过程中不致引起紫外焦平面阵列性能下降,要求各项工艺的温度最好低于100℃.2.2 制备工艺流程组合多层镀膜与剥离的微细加工工艺制备衍射微透镜阵列的步骤如下:a.利用光刻技术直接在背照式紫外焦平面芯片的光入射面制备光刻掩模图形;b.采用镀膜方法在具有光刻掩模图形的表面沉积膜层,多层镀膜的材料为GaN,各层的厚度分别为235,118,59 nm;c.将具有膜层的芯片浸入去胶剂中,浸泡3～5 min;d.通过摇晃或超声震动,将光刻胶上的膜层和光刻胶去除干净.上述工艺完成,可获得2台阶的表面浮雕结构,如图2(a)所示;e.通过一次重复a—c的工艺步骤,可获得所需4台阶的表面浮雕结构,如图2(b)所示,通过两次重复a—c的工艺步骤,可获得所需8台阶的表面浮雕结构,如图2(c)所示;图2 组合多层镀膜和剥离方法制备8阶微透镜阵列的工艺流程Fig.2 Mix multi-layer coating and stripping method of 8 step microlens fabrication process f.最终将具有衍射微透镜的紫外焦平面阵列芯片用去离子水清洗1～2 min,最后用高纯氮气吹干.图2是采用组合多层镀膜与剥离的微细加工工艺制备8台阶衍射微透镜阵列[10]. 应用JC500-3/D型磁控溅射镀膜设备,在衬底温度不超过80℃的条件下制备GaN 膜层,实验中光刻胶为AZ-P4620.在制备工艺中发现,涂光刻胶时,在不影响均匀性和分辨率的前提下,光刻胶越厚越好,这样容易剥离不需要的GaN膜层.此外,曝光时一定要保持曝光充分,以确保显影时能够显示清晰的图形.当微透镜台阶深度比较大时,曝光量小于曝光阈值的区域就比较小,所以,微透镜面形失真的区域比较小.而当要制备的微透镜台阶深度较小时,抗蚀剂表面曝光量小于曝光阈值的区域就变得非常大,显影结束后微透镜面形失真的区域将大大降低对光的调制能力[9].通过上述的设计方法和工艺技术,制备了用于128×1的衍射微透镜阵列,其中,焦距为400 μ m,中心距为80 μ m,台阶数为8,中心波长为400 nm,其显微照片如图3所示.组合多层镀膜与剥离的微细加工工艺技术具有整个过程简单、薄膜厚度可精确至纳米级、精度高、操作方便、重复性好及实用性强等特点.较之目前市场上灰度等级掩模与刻蚀,激光束辅助加工技术等有不可比拟的优势[5].由于这种工艺方法的膜层厚度可精确到纳米级,深度误差对衍射微透镜的影响不大.因此,制备主要有线宽误差和对准误差这两种误差.图3 衍射微透镜阵列的显微照片Fig.3 Micrograph of microlens arraya.线宽误差.它是由掩模图形制备过程或掩模图形转印过程引起的图形线宽与设计线宽偏差.b.对准误差.它是在掩模图形多次转印过程中由于掩模版之间的对准误差而引起浮雕轮廓相对理论设计轮廓的偏差.对准误差对衍射效率的影响最大,制备过程中控制好套刻中的对准误差尤为重要[3].3 光学性能测试与分析3.1 焦点测试针对所制备的衍射微透镜阵列,测量了微透镜的焦距.由于氮化镓衍射微透镜阵列的设计焦距为400 μ m,很难实现直接测量焦距,所以,先测量了微透镜的光斑尺寸,然后计算出对应的数值孔径.使用了1个数值孔径为0.25的物镜、1个波长为442 nm的氦镉(He-Cd)激光器和1个紫外电荷耦合器件(CCD).在测量系统中,物镜和CCD的距离保持恒定.根据式1/p+1/q=1/f,物镜和CCD之间的距离q是固定的,物镜的焦距也是个常数.当把衍射微透镜放置于物镜前p处,可以在CCD上得到一张衍射微透镜的清晰图片;然后将衍射微透镜向后挪,直至在CCD上得到清晰的聚焦点.这时衍射微透镜聚焦,而且焦点就在一开始衍射微透镜被放置的p处,微透镜的位移即为焦距.CCD上得到的是一个清晰的被放大的焦点.微透镜的图像与其焦点也被放大了.然而,已经知道微透镜的直径,CCD上则获得被放大的微透镜和焦点的图像.在像和物(微透镜)之间存在着线性关系,可以根据像的尺寸和微透镜的直径获得真正的焦点尺寸[9].微透镜的像和焦点的像的直径分别为 RL和r.微透镜的直径为RO.因此,真正的焦点尺寸D= (r/RL)RO.在分析中,点的尺寸被定义为最大值一半处的宽度.实验中随机抽取微透镜阵列样品中的32个单元透镜进行测试.经过测试、计算和分析,其中,典型的焦点尺寸的分布如图4所示.N为像素数.图4 样品典型的焦点尺寸分布Fig.4 Focus size distribution of sample3.2 衍射效率微透镜的衍射效率是一个重要参数,它是决定微透镜质量的关键,而微透镜的质量又是决定其能否在系统中实际应用的关键,所以,检测衍射效率就成为检测微透镜质量的关键[11-13].图5是用于测量衍射微透镜阵列衍射效率的系统装置图.图5 测试系统装置图Fig.5 Test system setup在理论中,多台阶的衍射效率的表达式为[8]多级量化的衍射微透镜阵列衍射效率取决于台阶数(量化级次)L,量化级次越大,衍射效率越高[14-16].在实际测试中要考虑制备材料的反射和吸收,所以,实际衍射效率η定义为照射到焦面上的探测器实际有效面积上的衍射光能量Ea与扣除平基板反射吸收后的出射平面总光能Ep的比值[7].对制备的衍射微透镜阵列进行测试,理论的衍射效率为94%,实际中测得的衍射效率为87%,其中的偏差主要来自于制备中的对准误差和线宽误差的共同影响[17,18].4 结束语针对紫外焦平面阵列的实际需求,用标量衍射理论设计了中心波长为400 nm的128×1紫外衍射微透镜阵列,研究了紫外微透镜阵列的制备关键工艺技术,提出了一整套以组合多层镀膜与剥离技术为主的制备衍射微透镜阵列的工艺方法.采用组合多层镀膜和剥离的工艺方法制备了8台阶128×1衍射微透镜阵列.实验结果表明,衍射效率超过87%.可以预计,通过紫外微透镜阵列与紫外焦平面阵列单片集成技术来改善紫外焦平面阵列的光学性能是比较理想的.致谢: 本文的工作得到了张宇明,周晟,李榴,沈雨剪,郑秋心等同学的支持和帮助,在此表示衷心感谢.参考文献:【相关文献】[1] WATANABE Wataru, KURODA Daisuke, ITOH Kazuyoshi.Fabrication of Fresnel zone plate embedded in silica glass byfemtosecond laser pulses[J].OpticsExpress,2002,10(19):978-983.[2] WANG M R,SU ser direct-write gray-level mask and one-step etching fordiffractivemicrolens fabrication[J].Applied Optics,1998,37(32):7568-7576.[3] 金国藩,严瑛白,邬敏贤,等.二元光学[M].北京:国防工业出版社,1998:19-54.[4] 姚启钧.光学教程[M].北京:高等教育出版社,1989: 123-145.[5] 李毅.衍射微透镜阵列与红外焦平面阵列单片集成研究[D].武汉:华中科技大学,2000.[6] 杜春雷,安小强,邱传凯,等.二元位相匹配衍射透镜的研究与应用[J].光电工程,1998,25(6):41-45.[7] 李毅,易新建,陈思乡.128×128PtSi红外焦平面用硅衍射微透镜阵列的设计与制备[J].红外与毫米波学报,2000,19(3):197-200[8] 程志军,黄光,何苗,等.8相位256×256衍射微透镜的设计与制备[J].光电子技术与信息.2002,15(1): 32-35.[9] 侯佳宏.氮化镓微光学元件之研究[D].中坜:中央大学,1993.[10] 李毅.衍射微透镜阵列与紫外焦平面阵列单片集成技术[P].中国专利:200710040514,2008-11-12.[11] 杜春雷,邱传凯,邓启凌,等.微透镜阵列与红外探测器阵列集成芯片的研究[J].光电工程,2003,30(1):1-4.[12] 杜春雷,林祥棣,周礼书,等.微透镜阵列提高红外探测器能力的方法研究[J].光学学报,2001,21(1): 246-249.[13] 徐欢,李湘宁,周果.基于Zemax软件的大齿距等厚菲涅尔透镜的设计[J].上海理工大学学报,2007,29 (1):99-102.[14] 刘玉玲,隋成华,李博.多台阶圆形衍射微透镜聚焦性能的矢量分析[J].光学学报,2008,28(6):1124-1130.[15] 董小春,杜春雷,陈波,等.微透镜阵列光刻工艺过程的模拟与分析[J].微纳电子技术,2003,12:39-42.[16] 彭钦军,郭永康,曾阳素,等.实时灰阶掩膜技术制备微透镜阵列[J].中国激光,2003,30(10):893-896.[17] 张鸿海,范细秋,胡晓峰,等.一种微透镜阵列制备[J].华中科技大学学报(自然科学版),2006,34(6):77-79.[18] 张玉,刘德森.六角形孔径平面微透镜阵列的制备及基本特性研究[J].光子学报,2008,37(8):1639-1642.。

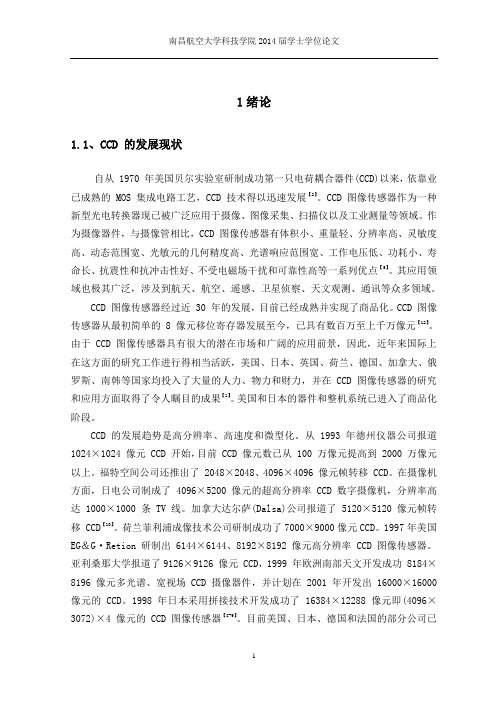

1绪论1.1、CCD 的发展现状自从 1970 年美国贝尔实验室研制成功第一只电荷耦合器件(CCD)以来，依靠业已成熟的 MOS 集成电路工艺，CCD 技术得以迅速发展【2】。

CCD 图像传感器作为一种新型光电转换器现已被广泛应用于摄像、图像采集、扫描仪以及工业测量等领域。

作为摄像器件，与摄像管相比，CCD 图像传感器有体积小、重量轻、分辨率高、灵敏度高、动态范围宽、光敏元的几何精度高、光谱响应范围宽、工作电压低、功耗小、寿命长、抗震性和抗冲击性好、不受电磁场干扰和可靠性高等一系列优点【5】。

其应用领域也极其广泛，涉及到航天、航空、遥感、卫星侦察、天文观测、通讯等众多领域。

CCD 图像传感器经过近 30 年的发展，目前已经成熟并实现了商品化。

CCD 图像传感器从最初简单的 8 像元移位寄存器发展至今，已具有数百万至上千万像元【12】。

由于CCD 图像传感器具有很大的潜在市场和广阔的应用前景，因此，近年来国际上在这方面的研究工作进行得相当活跃，美国、日本、英国、荷兰、德国、加拿大、俄罗斯、南韩等国家均投入了大量的人力、物力和财力，并在 CCD 图像传感器的研究和应用方面取得了令人瞩目的成果【1】。

美国和日本的器件和整机系统已进入了商品化阶段。

CCD 的发展趋势是高分辨率、高速度和微型化。

从 1993 年德州仪器公司报道1024×1024 像元 CCD 开始，目前 CCD 像元数已从 100 万像元提高到 2000 万像元以上。

福特空间公司还推出了 2048×2048、4096×4096 像元帧转移 CCD。

在摄像机方面，日电公司制成了 4096×5200 像元的超高分辨率 CCD 数字摄像机，分辨率高达1000×1000 条 TV 线。

加拿大达尔萨(Dalsa)公司报道了 5120×5120 像元帧转移 CCD【10】。

荷兰菲利浦成像技术公司研制成功了7000×9000像元CCD。

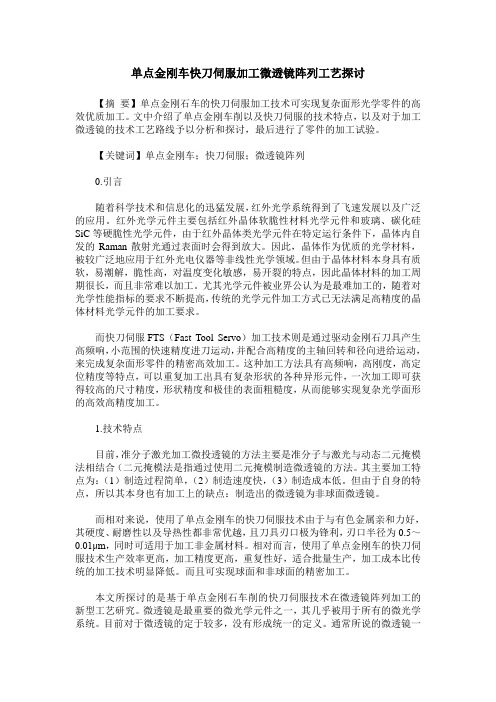

单点金刚车快刀伺服加工微透镜阵列工艺探讨【摘要】单点金刚石车的快刀伺服加工技术可实现复杂面形光学零件的高效优质加工。

文中介绍了单点金刚车削以及快刀伺服的技术特点，以及对于加工微透镜的技术工艺路线予以分析和探讨，最后进行了零件的加工试验。

【关键词】单点金刚车；快刀伺服；微透镜阵列0.引言随着科学技术和信息化的迅猛发展，红外光学系统得到了飞速发展以及广泛的应用。

红外光学元件主要包括红外晶体软脆性材料光学元件和玻璃、碳化硅SiC等硬脆性光学元件，由于红外晶体类光学元件在特定运行条件下，晶体内自发的Raman散射光通过表面时会得到放大。

因此，晶体作为优质的光学材料，被较广泛地应用于红外光电仪器等非线性光学领域。

但由于晶体材料本身具有质软，易潮解，脆性高，对温度变化敏感，易开裂的特点，因此晶体材料的加工周期很长，而且非常难以加工。

尤其光学元件被业界公认为是最难加工的，随着对光学性能指标的要求不断提高，传统的光学元件加工方式已无法满足高精度的晶体材料光学元件的加工要求。

而快刀伺服FTS（Fast Tool Servo）加工技术则是通过驱动金刚石刀具产生高频响，小范围的快速精度进刀运动，并配合高精度的主轴回转和径向进给运动，来完成复杂面形零件的精密高效加工。

这种加工方法具有高频响，高刚度，高定位精度等特点，可以重复加工出具有复杂形状的各种异形元件，一次加工即可获得较高的尺寸精度，形状精度和极佳的表面粗糙度，从而能够实现复杂光学面形的高效高精度加工。

1.技术特点目前，准分子激光加工微投透镜的方法主要是准分子与激光与动态二元掩模法相结合（二元掩模法是指通过使用二元掩模制造微透镜的方法。

其主要加工特点为：（1）制造过程简单，（2）制造速度快，（3）制造成本低。

但由于自身的特点，所以其本身也有加工上的缺点：制造出的微透镜为非球面微透镜。

而相对来说，使用了单点金刚车的快刀伺服技术由于与有色金属亲和力好，其硬度、耐磨性以及导热性都非常优越，且刀具刃口极为锋利，刃口半径为0.5～0.01μm，同时可适用于加工非金属材料。

微透镜阵列湿法刻蚀-概述说明以及解释1.引言1.1 概述微透镜阵列是一种具有微米级尺寸的透镜排列结构，可以用于光学成像、传感和光通信等领域。

湿法刻蚀是一种常用的制备微透镜阵列的方法，通过控制刻蚀液的成分和处理条件，可以实现对透镜结构的精确加工。

本文将介绍微透镜阵列的概念、湿法刻蚀原理以及制备方法，以期为相关研究提供参考和帮助。

1.2 文章结构:本文主要分为引言、正文和结论三个部分，具体结构如下：- 引言部分主要包括文章的概述，介绍微透镜阵列和湿法刻蚀的相关概念，以及文章的目的，即为读者提供对微透镜阵列和湿法刻蚀的全面了解。

- 正文部分分为三个小节，首先是介绍微透镜阵列的概念，阐述其在光学应用中的重要性和作用；接着是解释湿法刻蚀的原理，探讨湿法刻蚀在微透镜阵列制备中的作用和意义；最后是详细介绍微透镜阵列的制备方法，包括具体的步骤和工艺。

- 结论部分将对整篇文章进行总结，概括微透镜阵列和湿法刻蚀的重要性和应用前景，展望这两项技术在未来的发展方向和潜力。

通过以上结构的安排，读者可以系统地了解微透镜阵列和湿法刻蚀的相关知识，并对它们的制备和应用有一个清晰的认识。

1.3 目的：本文旨在探讨微透镜阵列在光学领域中的重要性和应用。

通过介绍微透镜阵列的概念、湿法刻蚀原理以及制备方法，希望能够帮助读者更深入地了解这一技术。

同时，通过对微透镜阵列的研究和应用前景进行展望，进一步探讨其在光学成像、激光加工、生物医学等领域中的潜在价值和发展方向。

通过本文的阐述，期望能够引起读者对微透镜阵列技术的兴趣，促进该领域的研究和应用的发展。

2.正文2.1 微透镜阵列概念微透镜阵列是一种具有微观尺寸的透镜阵列结构，通常由大量微小透镜组成，每个微透镜都可以独立地聚焦光线。

微透镜阵列的应用领域非常广泛，包括成像、激光加工、光通信等领域。

微透镜阵列通常由透镜和基底两部分构成。

透镜部分通常是由光学材料制成，如玻璃、硅等，而基底部分则用于支撑和固定透镜。

微透镜阵列参数微透镜阵列是一种由许多微小的透镜组成的光学元件，它们可以被用于各种应用，如图像传感器，光学通信和生物医学成像等领域。

微透镜阵列的性能直接影响到这些应用的成像质量和系统的性能。

因此，了解微透镜阵列的参数是十分重要的。

1. 透镜直径：微透镜阵列中每个透镜的直径是一个重要的参数。

透镜直径决定了透镜的光学接收能力和成像分辨率。

通常情况下，透镜直径越大，成像分辨率越高，但是也会增加系统的体积和成本。

2. 透镜间距：微透镜阵列中透镜之间的间距也是一个关键参数。

透镜间距决定了透镜阵列的紧密度和成像质量。

较小的透镜间距可以提高成像的分辨率，但也会增加透镜之间的相互干扰。

3. 透镜曲率：透镜的曲率决定了透镜的聚焦能力。

微透镜阵列中的透镜通常具有球面形状的曲率，但也可以采用其他形状的透镜来实现特定的光学功能。

透镜的曲率半径越小，聚焦能力越强。

4. 透镜材料：微透镜阵列中的透镜可以采用不同的材料制成，如玻璃、石英、聚合物等。

透镜材料的选择取决于应用的要求，如折射率、透过率、耐热性等。

5. 透镜形状：微透镜阵列中的透镜可以具有不同的形状，如球面透镜、非球面透镜、棱镜等。

透镜的形状可以用于实现不同的光学功能，如聚焦、色散等。

6. 透镜阵列的布局：微透镜阵列中透镜的布局方式也是一个重要的参数。

常见的布局方式包括正方形、六边形等。

不同的布局方式可以影响透镜阵列的紧密度和成像质量。

7. 焦距：透镜的焦距决定了透镜的聚焦能力和成像距离。

焦距越小，聚焦能力越强，成像距离越近。

8. 波长范围：微透镜阵列的设计需要考虑到它所工作的波长范围。

不同的波长范围需要不同的透镜参数来实现最佳的成像效果。

9. 光学效率：微透镜阵列的光学效率是指透镜阵列将入射光转换为有用光的能力。

光学效率可以通过透过率和透镜之间的相互干扰来衡量。

微透镜阵列的参数对于不同的应用有不同的要求。

在设计和选择微透镜阵列时，需要综合考虑这些参数，以实现最佳的成像质量和系统性能。

基于micro-led微透镜阵列的光学设计及应用研究1. 引言1.1 概述本文主要研究基于micro-LED微透镜阵列的光学设计及应用。

随着科技的发展和人们对高质量显示和光通信等领域需求的增加，微LED技术作为一种新的光电子器件逐渐受到关注。

而微透镜阵列作为提高光学系统性能的关键元件之一，在微LED技术中也扮演着重要角色。

1.2 文章结构本文共分为五个部分。

首先，在引言中对研究主题进行了概述，并介绍了文章的结构组成。

其次，在第2部分中，将对微LED技术进行概述，并介绍微透镜阵列的背景知识。

第3部分将探讨光学设计方法的研究，包括光学系统基本理论、基于微透镜阵列的设计原理分析以及常用优化算法的应用。

在第4部分中，将详细探讨基于micro-LED微透镜阵列的光学应用研究，包括显示器件中的设计与模拟研究、光通信中微LED与微透镜结合的应用探索以及生物医学领域中基于微透镜阵列的激光成像技术研究。

最后，在第5部分中，将对研究进行总结，并提出存在的问题和下一步的研究展望。

1.3 目的本文的目的是探索基于micro-LED微透镜阵列的光学设计及应用。

通过对微LED技术、微透镜阵列以及光学设计方法进行深入研究，旨在为相关领域的技术发展提供理论支持和实践指导。

同时，通过具体的案例研究和应用探索，期望能够开拓micro-LED与微透镜结合在显示器件、光通信和生物医学领域等方面的新应用，并为相关产业提供创新思路和技术解决方案。

2. 微LED技术概述:2.1 微LED原理:微LED是一种基于发光二极管(LED)的新型显示技术。

它采用微米级的LED芯片作为显示像素，通过控制电流使其发出所需颜色的光。

微LED具有高亮度、高对比度、高刷新率和低功耗等优点，被认为是下一代显示技术的发展方向。

微LED原理是通过外加电压在特定材料中产生电子-空穴复合效应，从而导致LED芯片发射光线。

当正向电压施加到p端（带阳性杂质）,负向电压施加到n 断（带阴性杂质），会形成一个类似于pn结构的二极管。

微透镜阵列系统匀化特性的分析和实验研究标题1：微透镜阵列系统的基本原理微透镜阵列系统是一种通过对光学图像的微透镜阵列进行成像、转换和重构来实现对图像的优化和增强的技术。

在实际应用中，微透镜阵列系统的性能主要取决于其基本原理和光学特性。

因此，在研究微透镜阵列系统的匀化特性之前，需要对其基本原理进行深入分析和研究。

本文首先介绍了微透镜阵列系统的基本结构和原理，重点探讨了微透镜阵列系统的成像原理、衍射补偿原理和像差补偿原理。

同时，本文还对微透镜阵列系统中常用的光学元件进行了介绍和分析，包括微透镜、聚光透镜和宏透镜等。

通过对微透镜阵列系统的基本原理和光学特性进行深入研究，可以更好地理解该技术的优点和局限性，从而为后续的设计和优化提供指导。

毕业总结：本部分主要介绍了微透镜阵列系统的基本原理，对其成像、衍射补偿和像差补偿原理进行了分析，并介绍了其常用的光学元件。

在微透镜阵列系统的设计和优化中，基本原理的掌握是非常重要的，本部分的研究为后续的实验提供了基础和指导。

标题2：微透镜阵列系统的非均匀性分析在实际应用中，微透镜阵列系统的均匀性是其性能的重要指标之一。

由于光学器件的制造误差和不完美的光学特性等因素的影响，微透镜阵列系统的非均匀性难以避免。

因此，在研究微透镜阵列系统的匀化特性时，需要对其非均匀性进行深入的分析和研究。

本文首先介绍了微透镜阵列系统的非均匀性的概念和定义，接着探讨了微透镜阵列系统非均匀性的原因和测量方法，并详细分析了其对系统光学性能的影响。

通过对微透镜阵列系统的非均匀性进行分析和研究，可以更准确地评估其实际性能，为后续的系统优化和校正提供参考和指导。

毕业总结：本部分主要介绍了微透镜阵列系统的非均匀性分析方法和影响因素。

对其非均匀性进行深入研究可以更准确地评估系统的性能，并为后续的优化和校正提供基础和指导。

标题3：微透镜阵列系统的均匀性校正在实际应用中，微透镜阵列系统的非均匀性可能会导致图像失真、分辨率下降等问题，因此需要对其进行均匀性校正。
