SZT-2自动四探针测试仪

使用说明书

一．概述

SZT-2自动四探针测试仪是运用四探针原理的多用途综合测试装置，它可以测量片状、块状半导体材料的径向和轴向的电阻率，测量扩散层的薄层电阻（亦称方块电阻）。换上特制的四探针测试夹具，还可以对金属导体的低、中值电阻进行测量。

仪器由主机、自动测试架等部分组成，测试结果由数字表头直接显示。主机主要由高灵敏度数字测量系统和高稳定性横流源组成。自动测试架由步进电机进行精确控制，着力均匀，测试压力一致性好，大大提高测量的可重现性；测试探头采用宝石导向轴套和高耐磨炭化钨探针制成，故定位准确、游移率小、寿命长。

仪器适用于半导体材料厂、半导体器件厂、科研单位、高等院校对半导体材料的电阻性能的测试。

二．技术参数

1. 测量范围

电阻率： 10-4 ～103 Ω－cm

方块电阻： 10-4 ～104 Ω－□

电阻： 10-4 ～105 Ω

2. 可测半导体材料尺寸

直径： Φ 15～130 mm

长（或高）度： < 400 mm 3. 测量方向

轴向、径向均可

4. 横流源

输出：10uA；100uA；1mA；10mA；100mA

误差：0.5％

5. 四探针测试探头

探针间距： 1mm

游离率： 1.0％

探针： 炭化钨，Φ0.5mm

6. 电源

AC 220V 50Hz

三．使用方法

首先连接好测试架两个插头，打开电源，等液晶显示“就绪”时，就可以对机器进行设置。首先按“Menu”键，出现一个菜单，功能分别为：

1。测试功能设定：用于决定测试模式，分别为“电阻率测试”，“方块电阻测试”和“电阻测试”根据需要选择（开机默认为电阻率档）。

2。测试电流设定：有5档测试电流可供选择，直接按电流前的数字键就可以。在设定好测试电流后，每次测试，仪器会使用设定好的数字提供电流，如果设置电流过大，仪器会自动降低测试电流；如果设置电流过小，考虑到样本安全问题，仪器并不自动增加测试电流，则可能测试失败，此时，需按菜单键重新选择匹配的电流（如下：）。

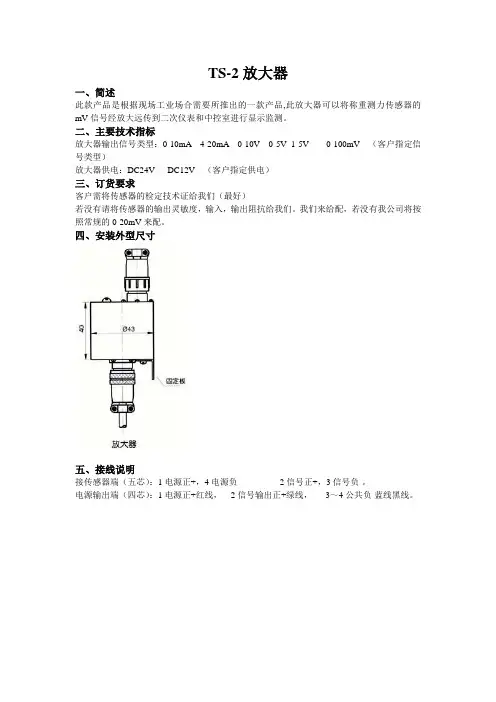

TS-2放大器

一、简述

此款产品是根据现场工业场合需要所推出的一款产品,此放大器可以将称重测力传感器的mV信号经放大远传到二次仪表和中控室进行显示监测。

二、主要技术指标

放大器输出信号类型：0-10mA 4-20mA 0-10V 0-5V 1-5V 0-100mV （客户指定信号类型）

放大器供电：DC24V DC12V （客户指定供电）

三、订货要求

客户需将传感器的检定技术证给我们（最好）

若没有请将传感器的输出灵敏度，输入，输出阻抗给我们。我们来给配，若没有我公司将按照常规的0-20mV来配。

四、安装外型尺寸

五、接线说明

接传感器端（五芯）：1电源正+，4电源负- 2信号正+，3信号负-。

电源输出端（四芯）：1电源正+红线， 2信号输出正+绿线， 3～4公共负-蓝线黑线。

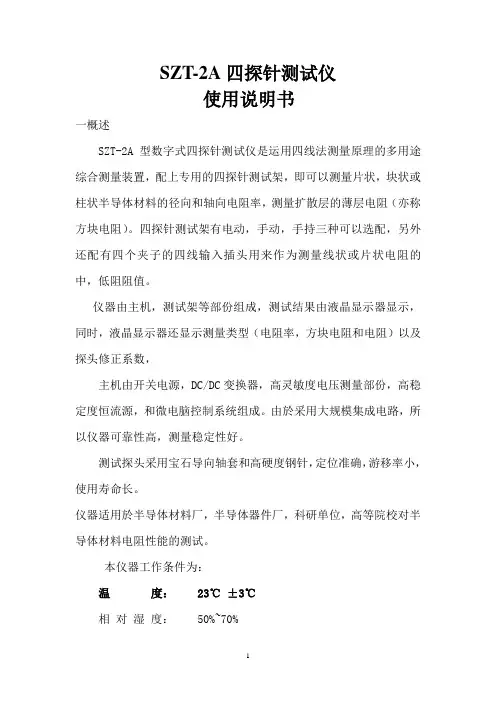

1 SZT-2A四探针测试仪

使用说明书

一概述

SZT-2A型数字式四探针测试仪是运用四线法测量原理的多用途综合测量装置，配上专用的四探针测试架，即可以测量片状，块状或柱状半导体材料的径向和轴向电阻率，测量扩散层的薄层电阻（亦称方块电阻）。四探针测试架有电动，手动，手持三种可以选配，另外还配有四个夹子的四线输入插头用来作为测量线状或片状电阻的

中，低阻阻值。

仪器由主机，测试架等部份组成，测试结果由液晶显示器显示，同时，液晶显示器还显示测量类型（电阻率，方块电阻和电阻）以及探头修正系数，

主机由开关电源，DC/DC变换器，高灵敏度电压测量部份，高稳定度恒流源，和微电脑控制系统组成。由於采用大规模集成电路，所以仪器可靠性高，测量稳定性好。

测试探头采用宝石导向轴套和高硬度钢针，定位准确，游移率小，使用寿命长。

仪器适用於半导体材料厂，半导体器件厂，科研单位，高等院校对半导体材料电阻性能的测试。

本仪器工作条件为：

温 度： 23℃ ±3℃

相 对 湿 度： 50%~70% 2 工作室内应无强磁场干扰，不与高频设备共用电源。

二，技术参数

1， 测量范围

电阻率： 10⁻⁴-105Ω-cm

方块电阻 10⁻⁴- 105Ω/□

电阻 10-⁴- 105 Ω

2，可测半导体材尺寸

直 径： Ф15-100mm

长（或高）度： ≤400mm

3， 测量方位

轴向，径向均可

4， 数字电压表：

（1） 量程：20mV,200mV,2V

（2） 误差：±0.5%读数±2字

（3） 输入阻抗:>10⁸Ω

（4） 最大分辨率:10μV

（5） 点阵液晶显示，过载显示。

5， 恒流源：

（1） 电流输出：共分10μA,100uA,1mA,10mA,100mA五挡可通过按键选择，各挡均为定值不可调节，电阻率探头修正系和扩散层方块电阻修正系数均由机内CPU运算后，直接显示修正后的结果。 3 （2） 误 差： ±0.5%±2字。
