体有无损伤及渗漏等异常现象4、将平时常开或常闭的阀门转动～2圈或做次升降试验5、对常开或常闭阀门阀杆部位润滑6、检查和调试气动阀门的动力头及电气系统井灌区卧式单级单吸清水离

心泵及动力机的选型井灌区的卧式单级单吸清水离心泵选型原则是“以井定泵”，所选卧式单级单吸清水离心泵的流量，不能超过机井的最大涌水流量。如选择的卧式单级单吸清水离心泵流量过大，将使井

中动水位大幅度下降井灌区的卧式单级单吸清水离心泵选型原则是“以井定泵”，所选卧式单级单吸清水离心泵的流量，不能超过机井的最大涌水流量。如选择的卧式单级单吸清水离心泵流量过大，将使井

中动水位大幅度下降，使得井壁内外压差增大，井壁进水流速加大，导致大量涌沙，使进水管淤塞，井内沉积，缩短井的使用寿命，甚至造成井壁坍塌，水井报废。如所选卧式单级单吸清水离心泵流量过小，

不能充分发挥机井的效益。因此，所选卧式单级单吸清水离心泵流量应小于或等于机井的最大涌水量。井泵选型的方法和步骤如下。初选卧式单级单吸清水离心泵根据井管内径，查井泵性

能表初选卧式单级单吸清水离心泵。如2mm井径，可选用2QJ型系列的深井潜卧式单级单吸清水离心泵。为便于安装，对于金属管井，井径可比井泵的最大直径大5mm，对于非金属管井，井径可比井泵最大

直径大mm。根据井的最大涌ISW型卧式管道离心泵一、产品概述

ISW系列卧式管道离心泵，是在吸收国内外同类产品先进技术的基础上，采用国内通用离心泵之性能参数，自行研制开发的新一

代节能、环保卧式离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

二、用途

ISW卧式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、

园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

三、工作条件:

1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，

订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采

用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

四、产品特点:

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。维修方便：更换密封、轴承，简易方便。占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

五、型号意义：ISW型卧式管道离心泵（曲线图谱）ISW

型卧式管道离心泵（安装尺寸）六、性能参数表

型号流量扬程

(m)效率

(%)转速

(r/min)电机功率

(kw)(m3/h)(L/s)

15-801.1

1.5

2.00.30

0.42

0.558.5

8.0

7.026

34

3428000.18

20-1101.8

2.5

3.30.50

0.69

0.9116.0

15.0

13.525

34

3528000.37

20-1251.8

2.5

3.30.50

0.69

0.9121.0

20.0

18.628

35

3428000.75

20-1601.8

2.5

3.30.50

0.69

0.9133

32

3019

25

2329001.5

25-1102.8

4.0

5.20.78

1.11

1.4416.0

15.0

13.534

42

4129000.55

25-1252.8

4.0

5.20.78

1.11

1.4420.6

20.0

18.028

36

3529000.75

25-125A2.5

3.6

4.60.69

1.00

1.2817.0

16.0

14.429

35

3129000.75

25-1602.8

4.0

5.20.78

1.11

1.4433

32

3024

32

3329001.5

25-160A2.6

3.7

4.90.12

1.03

1.3629

28

2627

31

2929001.1

32-1003.5

4.5

5.30.97

1.24

1.4714.5

12.5

1135

40

3829000.55

30-1253.5

5.0

6.50.97

1.39

1.8022

20

1840

44

4229000.75

32-125A3.1

4.5

5.80.86

1.25

1.6117.6

16.0

14.439

43

4029000.55

32-1604.4

6.3

8.31.22

1.75

2.3233

32

3040

44

4229001.5

32-160A2.8

4.0

5.20.78

1.11

1.4427

25

2131

34

3229001.1

32-2003.1

4.5

5.80.86

1.25

1.6150.5

50.0

48.028

32

3029003

32-200A2.8

4.0

5.20.78

1.11

1.4444.6

44

42.734

40

4229002.2

32-160(1)4.4

6.3

8.31.22

1.75

2.3233.2

32

30.234

40

4229002.2

32-200(1)4.4

6.3

8.31.22

1.75

2.3250.5

50.0

48.026

33

3529004

40-1004.4

6.3

8.31.22

1.75

2.3113.2

12.5

11.348

54

5329000.55

40-100A3.9

5.6

7.41.08

1.56

2.0610.6

10.0

9.048

52

5029000.37

40-1254.4

6.3

8.31.22

1.75

2.3121

20

1841

46

4329001.1

40-125A3.9

5.6

7.41.08

1.56

2.0617.6

16

14.440

45

4129000.75

40-1604.4

6.3

8.31.22

1.75

2.3133

32

3035

40

4029002.2

40-160A4.1

5.9

7.81.14

1.64

2.1729

28

26.334

39

3929001.5

40-160B3.8

5.5

7.21.06

1.53

2.025.5

24

22.534

38

3729001.1

40-2004.4

6.3

8.31.22

1.75

2.3151

50

4826

33

3229004

40-200A4.1

5.9

7.81.14

1.64

2.1745

44

4226

31

3229003

40-200B3.7

5.3

7.01.03

1.47

1.9438

36

34.525

29

2729002.2

40-2504.4

6.3

8.31.22

1.75

2.3182

80

7424

28

2829007.5

40-250A4.1

5.9

7.81.14

1.64

2.1772

70

6524

28

2729005.5

40-250B3.8

5.5

7.01.06

1.53

1.9461.5

60

5623

27

2629004

合集下载

DF25-30×5型耐腐蚀卧式离心泵

DF25-30×5型耐腐蚀卧式离心泵

DF25-30×5型耐腐蚀卧式离心泵概述：

DF25-30×5型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的

液体之用。该泵扬程为H：150米，流量Q：25m3/h。液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。使用温度T：80℃+80℃。

DF25-30×5型耐腐蚀卧式离心泵产品结构说明

DF25-30×5型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DF25-30×5型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流

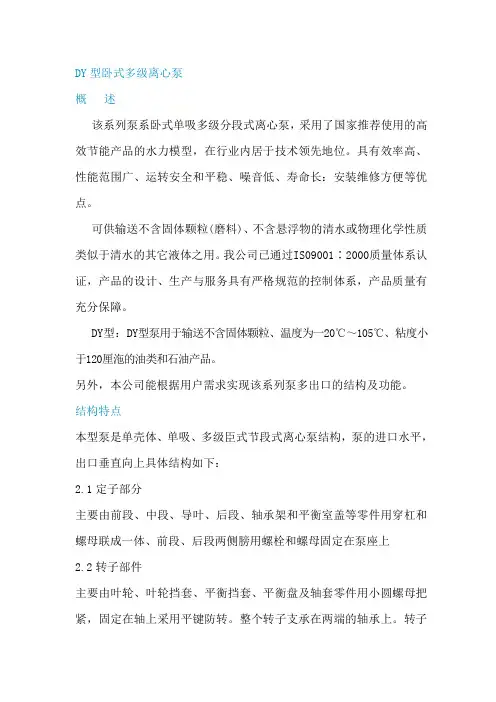

DY型卧式多级离心泵
