学术论坛aCENCE邑7ECNN习[0〕丫IN'
浅谈有线电视系统前端设备维护与保养
罗捧(陕西省广播电视信息网络股份公司宝鸡分公司陕西宝鸡721000)
摘要有经电视前端设备是系统的心脏，它包括卫星接收和前端设备。网络所传输的各种信息质量关键就在前端设备工作是否正常、稳定、可靠_对系统进行定期检查，加强日常维护和保养是十分必姿的，下面我将结合本人的工作实践，就如何做好对前端设备维护与保养谈一些粗浅体会。在我的日常工作中，所接触到前端设备的故障大致可分以下几方面。关钮词:有线电视系统维护保养中图分类号:TN948文献标识码:A文章编号:1672-3791(2007)10(c卜0189-01
1卫星接收天线系统的故障
日凌现象的发生及千扰，当卫星、太
阳，地面接收站三者成一条直线时，也就是说
当卫星接收天线对谁卫星的同时对准了太阳，
强大太阳的噪声使电视信号受到强烈干扰，严
重时电视信号中断，这就是日凌现象对静止同步卫星产生的影响，这种影响对模拟信号影响
小，而对数字信号影响大，时(al也长。据有关
资料介绍，日凌现象一般每年发生两次，每次连接3一6天时间不等，每天最长时间达到
lOmin，北半球的地面发射和接收站一般发生
在春分日前秋分日后的23天之内，但各个地
区每个地面站发生日凌的时间不同，可根据各地面站位置的经纬坐标来计算出每年日凌的
时间，以便提前通知用户或者采取相应的措施
来保证电视信号的正常传输。，.，“马赛克“现象
在接收卫星数字压缩频道节目时，有时画面出现全马赛克和部分马赛克，该现象是在接
收数字卫星电视信号时，由于传输误码原因，
引起了该现象，“马赛克，现象会严重影响电视信号的收视效果，如果注意适当地选择数
字卫星接收用的LNB和接收天线，它能改善
或基本消除这种‘马赛克，现象，保证播出图像质量。数字接收机采用QPSK调相方式传
输，信号的解调是根据相位的检侧来实现，若LNB的相位噪声过高，会造成检测的误差而导
致误码率增加，误码串超过规定值后，就会使接收到的图像产生“马赛克’现象。另外所
移动互联网
浅谈有线电视前端机房维护措施
侯祖胜 三江侗族自治县古宜镇文化广播电视站 摘曩：有线数字电视系统是一个整体系统，有线电视的数字前端机房是整个网络系统的中枢与模拟电视有很大的不同，前端机房设备的正常 运行，必须依靠规范化的维护管理，尤其是现在，前端机房已经成为有线电视播出节目的核心，有线电视网络不只是原来的单一传输电视节目，而 是计算机、电视和通信三网融合的信息高速公路。因此，保证节目安全播出，其运行维护工作在有线电视系统 的地位和作用都非常重要。‘
１前螭机房在有蛾电视节目中的■■性 １．１有助于传递党政方针
广播电视是党委、政府的宣传喉舌，电视是桥梁，电视把党
和政府的各项方针政策、指示向人民传递，也能把人民群众联 系在一起，帮助人民更好地了解当地政府方针政策，然而前端
机房传输是电视信号的源头，其意义重大。
１．２影响有线电视的正常运转
作为有线电视的核心，前端机房负责将有线电视的信号传
输至各地曲于前端机房是电视信号传输的源头广旦发生故障， 用户将接收不到有线电视的信号，因而前端机房是有线电视的
心脏。
１．５保护广播电视信号 当前广些非法干扰破坏会影响电视广播的顺利播出所以，
我们应积极改造有线电视前端机房，使之免受非法信号破坏和
攻击，以确保电视节目的播出质量。
２前蠼机房维护措施
２．１维护信号接收设备 卫星在接收信号的过程中会受到各种因素的影响和干扰，
因此电视台应及时采取措施以确保电视信号的正常接收。例女口．
春、夏季室外的高频头和抛物面天线则应着重注意防雨和防雷，
可用塑料饮料瓶制成防雨帽罩住高频头。
２．２播出设备的维护 我们应定期检查伴音载波电平和调制器的图像，使Ａ／Ｖ
保持在１７—２３ｄＢ范围内，严格控制各频道电平差（３ｄＢ以内）
和输出电平，测量ＭＥＲ、ＢＥＲ（ＭＥＲ＞３８、ＢＥＲ＞Ｉ．００Ｅ－９）确
保前端输出电平稳定；定期对光设备检查维护，光纤传输具有 损耗低，传输距离远，可靠性高等特点，得到了广泛的应用。

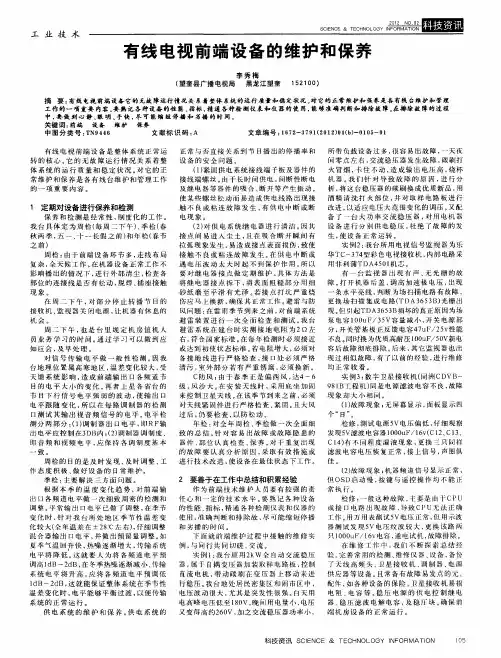

工业技术 ＳＣＩＥＮＣＥ＆ＴＥＣＨＮ０Ｌ０ＧＹ ． 墨圆 有线电视前端设备的维护和保养 李秀梅 （望奎县广播电视局 黑龙江望奎 １ ５２１ ００） 摘要：有线电视前端设备它的无故障运行情况关系着整体系统的运行质量和稳定状况。对它的正常维护和保养是各有线台维护和管理 工作的一项重要内容。要熟记各种设备的性能，指标，精通各种检测仪表和仪器的使用，能够准确判断和排除故障。在排除故障的过程 中，要做到心静、眼明，手快，尽可能缩短停播和劣播的时间。 关键词：前端 设备 维护 保养 中图分类号：ＴＮ９ ４４６ 文献标识码：Ａ 文章编号：ｌ６ ７２—３ ７９１（２０１ ２）０ｌ（ｂ）一０１ ０５—０１ 有线电视前端设备是整体系统正常运 转的核心。它的无故障运行情况关系着整 体系统的运行质量和稳定状况。对它的正 常维护和保养是各有线台维护和管理工作 的一项重要内容。 １定期对设备进行保养和检测 保养和检测是经常性，制度化的工作。 我台具体定为周检（每周二下午）、季检（春 秋两季，五一、十一长假之前）和年检（春节 之前） 周检：由于前端设备环节多，走线布局 复杂，全天候工作。在机器设备正常工作不 影响播出的情况下，进行外部清尘，检查各 部位的连接线是否有松动，脱焊、插座接触 现象。 在周二下午，对部分停止转播节目的 接收机、监视器关闭电源，让机器有休息的 机会。 周二下午，也是台里规定机房值机人 员业务学习的时间。通过学习可以做到应 知应会，及早处理。 对信号传输电平做一般性检测。因我 台地理位置属高寒地区，温差变化较大，受 天馈系统影响，造成前端输出口各频道节 目的电平大小的变化。再者上星各省台的 节目下行信号电平强弱的波动，使输出口 电平跟随变化，所以在每路调制器的检测 口测试其输出视音频信号的电平。电平检 测分两部分：（１）调制器出口电平，即ＲＦ输 出电平应控制在３ＤＢ内；（２）调制器调制度、 即音频和视频电平，应保持各调制度基本 ・致。 周检的目的是及时发现、及时调整、工 作态度积极、做好设备的日常维护。 季检：主要解决三方面问题。 根据本季的温度变化趋势，对前端输 出口各频道电平做一次细致周密的检测和 调整。平常输出口电平已做了调整，在季节 变化时，针对我台所处地区季节性温差变 化较大（全年温差在±２８℃左右），仔细调整 抛合器输出口电平，并做出预留量调整。如 夏季气温回升快，热噪逐渐增大，传输系统 电平将降低。这就要人为将各频道电平预 调高１ｄＢ～２ｄＢ，在冬季热噪逐渐减小、传输 系统电平将升高，应将各频道电平预调低 ｌｄＢ～２ｄＢ，这就能保证整体系统在季节性 温差变化时，电平能够平衡过渡，以便传输 系统的正常运行。 供电系统的维护和保养。供电系统的 正常与否直接关系到节目播出的停播率和 设备的安全问题。 （１）紧固供电系统接线端子板及器件的 接线端螺丝。由于长时间供电，间断性断电 及继电器等器件的吸合、断开等产生振动。 使某些螺丝松动而易造成供电线路出现接 触不良或粘连故障发生，有供电中断或断 电现象。 （２）对供电系统继电器进行清洁。因其 接点间易进入尘土，且在吸合断开瞬间有 拉弧现象发生，易造成接点表面损伤，致使 接触不良或粘连故障发生。在供电中断或 遇电压波动太大时起不到保护作用。所以 要对继电器接点做定期维护。具体方法是 将继电器接点拆下，将表面粗糙部分用细 砂纸磨至平滑有光泽。若接点打坑严重烧 伤应马上换新，确保其正常工作。避雷与防 风问题：在雷雨季节到来之前，对前端系统 避雷装置进行一次全面检查和测试。我台 避雷系统在建台时实测接地电阻为２Ｑ左 右，符合国家标准。在每年检测时必须接近 或达到初使状态标准。若电阻增大，必须对 各接地线进行严格检查，接口处必须严格 清污，室外部分若有严重锈腐，必须换新。 Ｃ防风；由于春季正是偏西风，达４～６ 级，风沙大。在安装天线时，采用底坐加固 来控制卫星天线。在该季节到来之前，必须 对天线紧固件进行严格检查、紧固。且大风 过后，仍要检查，以防松动。 年检：对全年周检、季检做一次全面细 致的总结。针对容易出故障或故障隐患的 器件、部位认真检查、保养。对于重复出现 的故障要认真分析原因，采取有效措施或 进行技术改造，使设备在最佳状态下工作。 ２要善于在工作中总结和积累经验 作为前端技术维护人员要有较强的责 任心和一定的技术水平。要熟记各种设备 的性能、指标，精通各种检测仪表和仪器的 使用，准确判断和排除故，尽可能缩短停播 和劣播的时间。 下面就前端维护过程中接触的维修实 例，与 行共同切磋、交流。 实例１：我台原用２ｋｗ全自动交流稳压 器，属于自耦变压器加装取样电路板，控制 直流电机，带动碳刷在变压器上移动来进 行稳压。我台地处居民密集区和闹市区中， 电压波动很大，尤其是突发性很强。白天用 电高峰电压低至１８０Ｖ，晚间用电量小，电压 又变得高约２６０Ｖ，加之交流稳压器功率小， 所带负载设备过多，很容易出故障，一天夜 间零点左右，交流稳压器发生故障，碳刷打 火冒烟，卡住不动，造成输出电压高，烧杯 机器。我们针对导致故障的原因，进行分 析，将这台稳压器的碳刷换成优质新品，用 酒精清洗打火部位，并对取样电路板进行 改进，以适应电压大范围变化的调压。又配 备了一台大功率交流稳压器，对用电机器 设备进行分别供电稳压，杜绝了故障的发 生，使设备正常运转。 实例２：我台所用电视信号监视器为乐 华ＴＣ一３７４型彩色电视接收机，内部电路采 用非利蒲ＴＤＡ４５０ｌ机芯。 有一台监视器出现有声、无光栅的故 障。打开机器后盖，调高加速极电压，出现 一条水平亮线，判断为场扫描电路有故障， 更换场扫描集成电路（ＴＤＡ ３６５３Ｂ）光栅出 现。但Ｂ１起ＴＤＡ３６５３Ｂ损坏的真正原因为场 泵电容ｌ００ｕＦ／３５Ｖ容量减小，开关电源部 分，开关管基极正反馈电容４７ｕＦ／２５ｖ性能 不良。同时换为优质高耐压ｌ００ｕＦ／５０Ｖ新电 容后故障彻底排除。后来，其它监视器也出 现过相似故障，有了以前的经验，进行维修 均正常收看。 实例３：数字卫星接收机（同洲ＣＤＶＢ一 ９８１Ｂ工程机）同是电源滤波电容不良，故障 现象却大小相同。 （１）故障现象；无屏幕显示，面板显示四 个“Ｅｌ”。 检修：测试电源５Ｖ电压偏低，仔细观察 发现５Ｖ滤波电容器１０００ｕＦ／ｌ６ｖ（Ｃ１２、Ｃｌ３、 ｃｌ４）有不同程度漏液现象，更换三只同样 滤波电容电压恢复正常，接上信号，声图俱 佳。 （２）故障现象；机器频道信号显示正常， 但ＯＳＤ启动慢，按键与遥控操作均不能正 常执行。 检修：一股这种故障，主要是由于ＣＰＵ 或接口电路出现故障，导致ＣＰＵ无法正确 工作。用万用表测试５Ｖ电压正常，但用示波 器测试发现５Ｖ电压纹波较大，更换该路两 只ｌ０００ｕＦ／ｌ６ｖ电容，通电试机，故障排除。 在维修工作中，我们不断探索总结经 验。完善常用的检测、维修仪器、设备，备份 了天线高频头、卫星接收机、调制器、电源 供应器等设备。且常备有故障易发点的元、 配件，如各种设备的保险，卫星接收机易损 电阻、电容等。稳压电源的供电控制继电 器、稳压滤波电解电容，及稳厦块。确保前 端机房设备的正常运行。 科技资讯ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ １
.
.
有线数字电视改造前端系统
解
决
方
案
重庆千羽科技发展有限公司
.
. 第一章、 前言
重庆千羽科技发展有限公司是一家从事有线电视器材及智能应用系统设备的开发、生产和经营的专业公司。主要生产有线电视器材前端传输设备：邻频调制器、解调器、混合器、机顶盒等，分高、中、低不同等级。公司产品凭完备的功能、稳定的质量、完善的服务、有竞争性的价格成为行业内的主流产品之一。
重庆千羽科技发展有限公司在深圳设立有研发中心及工厂，在贵阳、、昆明和成都均设有办事机构，通过正确的经营思路及完善的服务体系让公司在业界拥有广泛的知名度并赢得了客户的信任和大力支持，强大的技术开发和客户服务队伍已为中国不同行业的客户提供众多的电子产品设计方案。
重庆千羽科技发展有限公司经营理念着重于与所有的客户建立长期的互惠的合作关系。在这个领域，从系统设计到工程技术支持，我们将与你们紧密合作达成你们的目标。不管你们公司的规模大小，我们总愿意为你提供周到和贴心的服务!
第二章、方案设计思路
根据国家政策《广播影视科技“十五”计划和2010年远景规划》明确提出：2010年全面实现数字广播电视，2015年停止模拟广播电视的播出。由于一台电视机必须配一个机顶盒，酒店上百台电视机每年都要支付好几万元的收视费，而且机顶盒分散在客房，卡容易被偷，不易于管理。本公司专门针对多用户收视单位提供一套既省钱又实用的解决方案：
1、 适用于酒店、宾馆、桑拿、沐足、医院、工厂宿舍等，拥有50台以上电视机的企业。
2、 可连接广电机顶盒、卫星接收机、IPTV机顶盒、DVD（VCD）等，也可增加现场直播、自办频道播放器。
3、 每个房间可以同时收看不同频道的节目，直接用电视遥控器换台。
4、 产品集成度高，图象清晰，性能稳定，安装简单快捷，不用重新布线和改变原房间线路。
.
