§1—1电路及电路图
教学目的：了解电路的组成，掌握常用的电工图形符号，掌握电路的的三种状态。
教学重点：熟悉部分常用的电工图形符号；电路的三种工作状态和特点。
教学难点：电路的工作状态和特点。
教学过程：
一、电路和电路的组成
电子积木演示实验：
把一个灯泡通过开关、导线和干电池连接起来，就组成了一个照明电路，如图1—1所示。
当合上开关，电路中就有电流通过，灯泡就亮起来。
1、电路定义：把各种电气设备和元件，按照一定的连接方式构成的电流通路称为电路。
换句话讲，就是电流所流经的路径称为电路。
在工厂的动力用电中，电动机通过开关、导线和电源接通时，有电流通过，电动机就转起来。
日常生活中，人们最常见的电路，如电灯、收音机、电视机、计算机、电风扇等各种电路，它们是
由各种电路基本元部件(如电阻器、电容器、电感器、二极管、三极管、变压器、指示器等)组成的总体。
现实世界中的电路形式是各种各样的，有的甚至是非常复杂的，任何一个完整的实际电路，不论电路多么复杂，不论其结构和作用如何，通常总是由电源、负载和中间环节(导线和开关)等基本部分组成。
2、电路的组成：电路通常由电源、负载、开关、导线（中间环节）四个基本部分组成。
1）、电源
电源是电路中产生电能的设备。
发电机、蓄电池、光电池等都是电源。
发电机是将机械能（热能、水能、风能、原子能）转换成电能，蓄电池是将化学能转换成电能，光电池是将光能转换成电能。
2）、负载
负载是将电能转换成其他形式能量的装置。
电灯泡、电炉、电动机等都是负载。
电灯泡是将电能转变成光能，电炉是将电能转变成热能，电动机是将电能转变成机械能。
3）、导线和开关
开关是控制电路接通和断开的装置。
导线是用来连接电源和负载的元件。
是把电源、负载、开关连接起来，组成一个闭合回路，起传输和分配电能的作用。
电路中根据需要还装配有其他辅助设备，如测量仪表是用来测量电路中的电量，熔丝用来执行保护任务的。
问题提出：实际工作中，经常要画实际电路图是否很麻烦和复杂？有必要吗？
实际中：电路可以用电路图来表示。

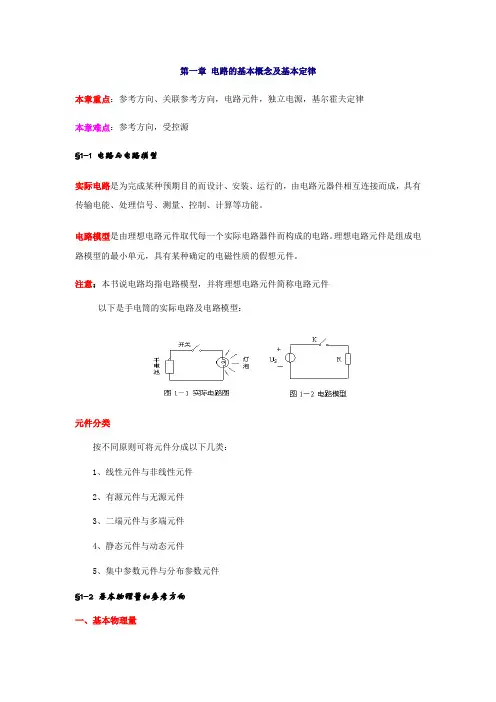

实际中的电路种类很多，较复杂的电路中有成千上万个元器件，所以用实物画出的电路元器件让人们直观就认出来是什么肯定是不现实的，例如图1-1a所描述的手电筒电路是最简单的电路，它的优点是很直观，人们一眼就能认出哪个是电池、哪个是开关、哪个是灯泡，但画起来很烦，就不要说更复杂的电路了，所以人们把组成电路的实际元器件加以理想化。
采用足以反映实物主要性质的一些符号来近似代替所用的元器件，这些符号就称为元件的模型，用这些符号画出的电路图就称为电路模型。
二、电路图
1、电路图的定义：用统一规定的图形符号画出的电路模型图称为电路图。
电路可以用电路图来表示，图中的设备或元件用国家统一规定的符号表示。
图1—1b就是图1—1a的电路图。
实际电路电路图
2、电路图中常用的部分图形符号如表1-1所示。
三、电路的工作状态
1、通路：电路构成闭合回路，有电流通过。
此时，SA接于1点。
通路就是电源与负载接成的回路，也就是图1—1所示电路中开关合上时的工作状态，这时电路中有电流通过。
必须注意，处于通路状态的各种电气设备的电压、电流、功率等数值不能超过其额定值。
2、开路：电路断开，电路中无电流通过。
开路也叫断路。
此时，SA接于2点。
断路就是电源与负载未接成闭合电路，也就是图1—1中开关断开时的工作状态，这时电路中没有电流通过。
在实际电路中，电气设备与电气设备之间、电气设备与导线之间连接时的接触不良也会使电路处于断路状态。
断路又称开路。
3、短路：短路是电源未经负载而直接由导体构成闭合回路。
此时，SA接于3点。
短路就是电源未经负载而直接由导线(导体)构成通路，如图1—2所示。
短路时，电路中流过比正常工作时大得
多的电流，可能烧坏电源和其他设备。
所以，应严防电路发生短路。
特别指出电源短路是危险的，可造成事故。
但并不是所有短路都是危险的，有时由于某种需要，还将利用某种短路装置，把电气设备短路(并不是把电源短路)。
如在安培计中设置了一个短路装置，可以使它避免受到电流的冲击。
堂上练习
习题册P1：二、画图形符号
小结
电流经过的路径称为电路。
电路由电源、负载、导线和控制电器(开关)三部分组成。
电路通常为通路、断路、短路三种状态。
作业：
习题册P1：一、填空题。
