——文章来源网络，仅供个人学习参考 配电柜型号含义

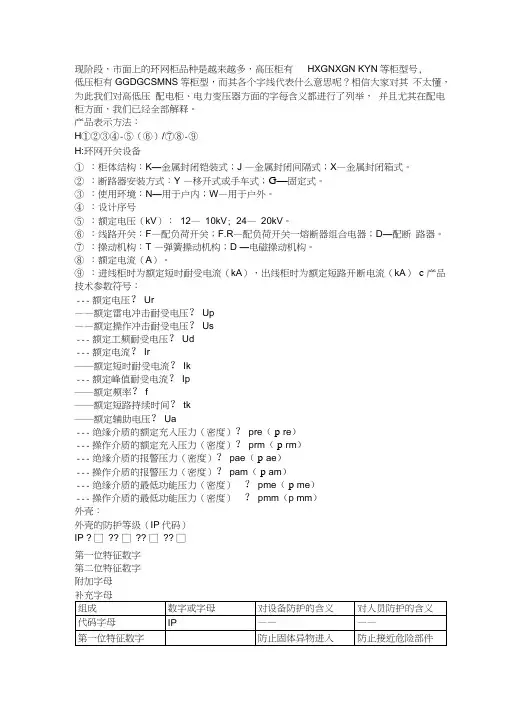

配电柜产品表示方法：
H①②③④–⑤（⑥）/⑦⑧–⑨
H:环网开关设备
①：柜体结构：K—金属封闭铠装式；J—金属封闭间隔式；X—金属封闭箱式。
②：断路器安装方式：Y—移开式或手车式；G—固定式。
③：使用环境：N—用于户内；W—用于户外。
④：设计序号
⑤：额定电压（kV）：12—10kV；24—20kV。
⑥：线路开关：F—配负荷开关；F.R—配负荷开关—熔断器组合电器；D—配断路器。
⑦：操动机构：T—弹簧操动机构；D—电磁操动机构。
⑧：额定电流（A）。
⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）。
配电柜电流互感器：
L①②③④⑤–⑥⑦
L：电流互感器（CT）。
①或②：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量。
③或④：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型。
⑤：设计序号。 ——文章来源网络，仅供个人学习参考 ⑥：额定电压（kV）。
⑦：结构代号。
配电柜电压互感器：
J①②③④-⑤⑥
J：电压互感器（PT）。
①：D—单相；S—三相；C—串级；W—五铁芯柱。
②：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相。
③：W—五铁芯柱；B—带补偿角差绕组。
④：设计序号。
⑤：电压等级（kV）。
⑥：特殊用补充说明。
配电柜隔离开关与接地开关：
①②③④⑤-⑥
①：G—隔离开关；J—接地开关。
②：N—户内式；W—户外式。
③或④：数字—设计序号或额定电压（kV）。
④或⑤：K—带快分装置；G—改进型；D—带接地刀闸。
⑥：额定电流（A）。
配电柜负荷开关：
F①②-③④/⑤⑥ ——文章来源网络，仅供个人学习参考 F：负荷开关。
①：使用环境：N—户内式；W—户外式。
②：设计序号。
③：额定电压（kV）。
④：补充说明：I—单级式结构；R—带熔断器；T—带热脱扣器；G—改进型。
⑤：额定电流（A）。
⑥：S—熔断器装在开关上端。
