CD4051是一个8通道模拟多路复用器，其工作原理基于模拟开关技术。它有8个模拟开关通道，可以实现8:1的模拟多路复用。CD4051通过控制引脚（S0、S1、S2）选择要连接的通道。当控制引脚选择了某个通道时，该通道的输入信号就会传递到输出引脚上。
CD4051芯片有一些其他引脚，如VCC、GND、INHIBIT和COM，用于供电和控制。其各通道内建有单刀双掷（SPDT）开关电路，可以使选择器在三方面上具有很好的电特性：带宽范围大、插入损耗小、串扰小。CD4051还可以扩展为更高通道数选择器，只要通过控制端再级联上N个 CD4051即可达到2^N种输出通道选择状态。

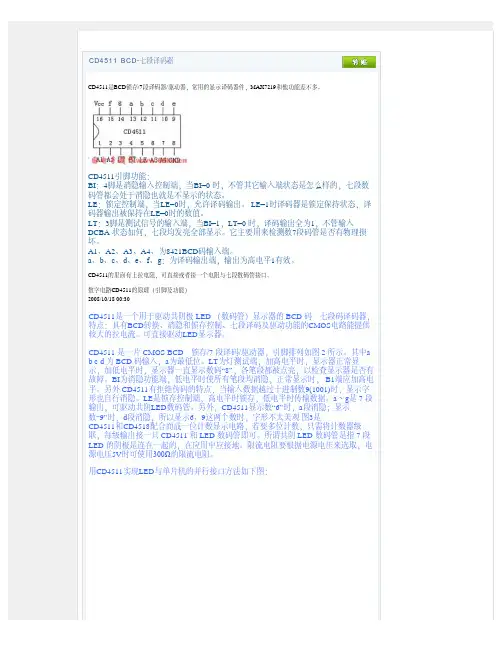

CD4511 BCD-七段译码器
CD4511是BCD锁存/7段译码器/驱动器，常用的显示译码器件，MAX7219和他功能差不多。
CD4511引脚功能：
BI：4脚是消隐输入控制端，当BI=0 时，不管其它输入端状态是怎么样的，七段数码管都会处于消隐也就是不显示的状态。
LE：锁定控制端，当LE=0时，允许译码输出。 LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0时的数值。
LT：3脚是测试信号的输入端，当BI=1，LT=0 时，译码输出全为1，不管输入
DCBA 状态如何，七段均发亮全部显示。它主要用来检测数7段码管是否有物理损坏。
A1、A2、A3、A4、为8421BCD码输入端。
a、b、c、d、e、f、g：为译码输出端，输出为高电平1有效。
CD4511的里面有上拉电阻，可直接或者接一个电阻与七段数码管接口。
数字电路CD4511的原理（引脚及功能）
2008/10/18 00:30
CD4511是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供
较大的拉电流。可直接驱动LED显示器。
CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，引脚排列如图 2 所示。其中a
b c d 为 BCD 码输入，a为最低位。LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有
故障。BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电
平。另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字
形也自行消隐。LE是锁存控制端，高电平时锁存，低电平时传输数据。a～g是 7 段
输出，可驱动共阴LED数码管。另外，CD4511显示数“6”时，a段消隐；显示
数“9”时，d段消隐，所以显示6、9这两个数时，字形不太美观 图3是
CD4053引脚功能说明
引脚号 符号 功能
1 2 3 5 12 13 by bx cx cy ay ax 输入/输出端
9 10 11 c b a 控制端
14 OUT/IN ax or ay 公共输出/输入端 ax or ay
15 OUT/IN bx or by 公共输出/输入端 bx or by
4 OUT/IN cx or cy 公共输出/输入端 cx or cy
6 INH 禁止端
7 VEE 模拟信号接地端
8 Vss 数字信号接地端
16 VDD 电源+
Cd4053引脚图
Cd4053逻辑图
CD4053/CC4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH输入，具有低导通阻抗和低的截止漏电流。幅值为4.5～20V的数字信号可控制峰-峰值至20V的数字信号。例如若VDD＝+5，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。这些开关电路在整个VDD-VSS和VDD－VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。当INH输入端＝“1”时，所有通道截止。控制输入为高电平时，“0”通道被选，反之，“1”通道被选。
学习文档 仅供参考 基于单片机的电流电压测量系统设计
目录
1 前言 ...................................................................................................................................... 2
1.1 电子测量概述 ............................................................................................................ 2
1.2 数字电压表的特点 .................................................................................................... 2
1.3 单片机的概述 ............................................................................................................ 3
2 系统方案的选择与论证 ...................................................................................................... 4
2.1 功能要求 .................................................................................................................... 4
2.2 系统的总体方案规划 ................................................................................................ 4
精品文档
精品文档 常用CMOS模拟开关功能和原理（4066，4051-53）
开关在电路中起接通信号或断开信号的作用。最常见的可控开关是继电器,当给驱动继电器的驱动电路加高电平或低电平时,继电器就吸合或释放,其触点接通或断开电路。CMOS模拟开关是一种可控开关,它不象继电器那样可以用在大电流、高电压场合,只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。
一、常用CMOS模拟开关引脚功能和工作原理
1.四双向模拟开关CD4066
CD4066的引脚功能如图1所示。每个封装内部有4个独立的模拟开关,每个模拟开关有输入、输出、控制三个端子,其中输入端和输出端可互换。当控制端加高电平时,开关导通;当控制端加低电平时开关截止。模拟开关导通时,导通电阻为几十欧姆;模拟开关截止时,呈现很高的阻抗,可以看成为开路。模拟开关可传输数字信号和模拟信号,可传输的模拟信号的上限频率为40MHz。各开关间的串扰很小,典型值为－50dB。
2.单八路模拟开关CD4051
CD4051引脚功能见图2。CD4051相当于一个单刀八掷开关,开关接通哪一通道,由输入的3位地址码ABC来决定。其真值表见表1。“INH”是禁止端,当“INH”=1时,各通道均不接通。此外,CD4051还设有另外一个电源端VEE,以作为电平位移时使用,从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关,并使这种多路开关可传输峰－峰值达15V的交流信号。例如,若模拟开关的供电电源VDD=＋5V,VSS=0V,当VEE=－5V时,只要对此模拟开关施加0～5V的数字控制信号,就可控制幅度范围为－5V～＋5V的模拟信号。
表1
输入状态
接通通道
INH C B A
0 0 0 0 “0”
0 0 0 1 “1”
0 0 1 0 “2”
0 0 1 1 “3” 精品文档
精品文档 0 1 0 0
