C51的数据类型

引言概述：

C51是一种常用的单片机型号，它具有丰富的数据类型，这些数据类型在嵌入式系统中具有重要的作用。本文将详细介绍C51的数据类型，包括基本数据类型、指针类型、数组类型、结构体类型以及枚举类型。

一、基本数据类型

1.1 位类型（bit）：C51提供了位类型，用于表示一个二进制位的数据。位类型可以用于节省内存空间，特别适用于对一个变量的各个位进行操作的场景。

1.2 字符类型（char）：C51的字符类型用于表示一个字符的数据，它占用一个字节的内存空间。字符类型可以用于表示ASCII码字符，也可以用于表示整数。

1.3 整数类型（int）：C51的整数类型用于表示整数数据。根据不同的编译器和硬件平台，整数类型的长度可以不同，一般为2个字节或4个字节。

二、指针类型

2.1 指针类型（*）：C51的指针类型用于表示一个变量的地址。通过指针类型，可以实现对变量的间接访问，提高程序的灵活性和效率。

2.2 空指针（NULL）：C51提供了空指针常量NULL，用于表示一个无效的指针。空指针在程序中常用于初始化指针变量或判断指针是否有效。

2.3 指针运算：C51支持指针的运算，包括指针的加法、减法和比较运算。指针运算可以用于实现数组的访问和遍历。

三、数组类型 3.1 一维数组：C51的一维数组用于存储相同类型的数据，可以通过下标访问数组元素。一维数组在嵌入式系统中广泛应用，用于存储大量的数据。

3.2 多维数组：C51的多维数组是一种特殊的一维数组，它可以存储多维的数据。多维数组可以用于表示矩阵、图像等复杂的数据结构。

3.3 字符串数组：C51的字符串数组是一种特殊的字符数组，用于存储字符串数据。字符串数组在嵌入式系统中常用于存储文本信息。

四、结构体类型

4.1 结构体定义：C51的结构体类型用于表示一组相关的数据，可以包含不同类型的成员变量。通过结构体类型，可以方便地组织和操作复杂的数据结构。

《C51程序设计》大作业

设计题目：

班 级：

学 号：

姓 名：

成 绩：

1 设计任务

本次密码锁的设计，其主要具有如下功能：

（1） 设置6位密码，密码通过键盘输入，弱密码正确，则将锁打开。

（2） 密码可以由用户自己修改设定（6位密码），密码输入正确才能修改密码。修改密码之前必须再次输入密码，再输入新密码之前需要二次确认，以防止误操作。

（3） 报警、锁定键盘功能。密码输入错误会发出警告音。若密码输入错误次数超过3次，蜂鸣器报警并锁定键盘。

（4） 有效按键提示。

（5） 90秒定时中断，输入控制信号，防止长时间无效操作。

（6） 其他扩展功能。

2电路原理图

硬件原理图2.1所示。

图2.1硬件原理图

3 系统流程图

程序流程图，见图3.1所示。

初始化

否

是 是

否 否

否

是

图3.1程序流程图

4 源程序 N=0

解码输入

修改密码 正确 输入新密码

正常开锁

错误输入告警

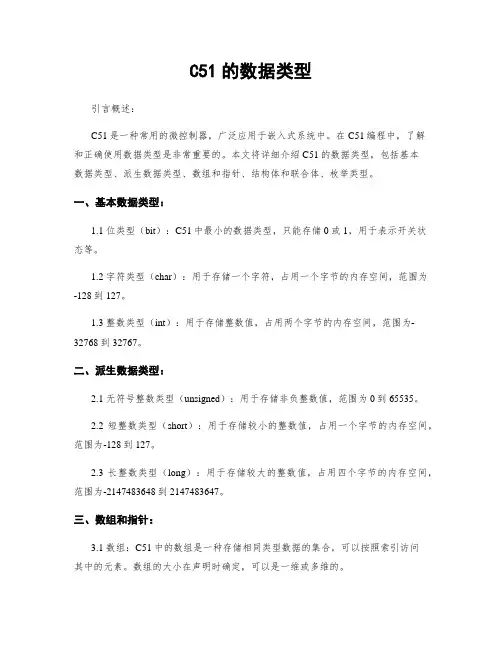

C51的数据类型

引言概述：

C51是一种常用的微控制器，广泛应用于嵌入式系统中。在C51编程中，了解和正确使用数据类型是非常重要的。本文将详细介绍C51的数据类型，包括基本数据类型、派生数据类型、数组和指针、结构体和联合体、枚举类型。

一、基本数据类型：

1.1 位类型（bit）：C51中最小的数据类型，只能存储0或1，用于表示开关状态等。

1.2 字符类型（char）：用于存储一个字符，占用一个字节的内存空间，范围为-128到127。

1.3 整数类型（int）：用于存储整数值，占用两个字节的内存空间，范围为-32768到32767。

二、派生数据类型：

2.1 无符号整数类型（unsigned）：用于存储非负整数值，范围为0到65535。

2.2 短整数类型（short）：用于存储较小的整数值，占用一个字节的内存空间，范围为-128到127。

2.3 长整数类型（long）：用于存储较大的整数值，占用四个字节的内存空间，范围为-2147483648到2147483647。

三、数组和指针：

3.1 数组：C51中的数组是一种存储相同类型数据的集合，可以按照索引访问其中的元素。数组的大小在声明时确定，可以是一维或多维的。 3.2 指针：指针是一种特殊的数据类型，用于存储内存地址。在C51中，指针可以指向任何类型的数据。通过指针，可以实现对内存中数据的直接访问和操作。

四、结构体和联合体：

4.1 结构体：结构体是一种自定义的数据类型，可以将不同类型的数据组合在一起，形成一个新的数据类型。结构体的成员可以是基本数据类型或其他结构体。

4.2 联合体：联合体是一种特殊的结构体，所有成员共享同一块内存空间。联合体的大小取决于最大成员的大小，只能同时存储一个成员的值。

五、枚举类型：

5.1 枚举类型：枚举类型用于定义一组命名的常量，可以提高程序的可读性。在C51中，枚举类型的取值范围为整数类型。

80C51单片机引脚图及引脚功能介绍

首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)， 引脚的具体功能将在下面详细介绍

单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈ 电源:

⑴ VCC - 芯片电源，接+5V；

⑵ VSS - 接地端；

⒉ 时钟:

XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，

⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲

① ALE功能：用来锁存P0口送出的低8位地址

② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线

80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。

1、 电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。

2、 振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，电容，连上就能了，按图1接上即可。

3、 复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。

4、 EA管脚：EA管脚接到正电源端。 至此，一个单片机就接好，通上电，单片机就开始工作了。
