发动机增压性能实验指导书

1、实验目的和要求

目的：培养学生综合运内燃机原理、内燃机构造、内燃机实验技术和内燃机增压技术等方面的知识，进行增压实验，对压气机效率特性进行综合评价与分析，培养学生的实际动手能力、数据分析和处理能力，提高学生的科研素质。

要求：学生掌握研究压气机特性测定的实验方法和数据处理方法。

运用内燃机增压实验台研究压气机特性，测取压气机特性曲线，便于进行发动机增压匹配。

2、实验设备与结构

实验设备：内燃机增压性能实验台

实验主要参数有：压气机出口压力、大气压力、转速n、大气温度、空气的质量流量G等参数。

1. 压气机压比πb：pk/p0

pk——压气机出口压力，其值为测量结果和大气压力之和（kPa）；p0——大气压力（kPa）

2.质量流量G：

12277.34pdG（kg/s）

式中：△p——流量计处压差（kPa）；

γ1——气体密度kg/m3 γ1=p1/RT1×10-2；R=29.27

p1=p0-△p（kPa）；

T1=t1+273；t1——大气温度（℃）

d——流量计圆柱部分测量的内径（m），0.065m；

相似流量

**11/mbqTp

折合流量

*1*1ambnpmbapTqqpT

3.定熵效率:1***111kkadbbadbbbWTWT

k=1.4, T1*为进口总温，取大气温度；Tb*为压气机出口总温；πb*为压气机总压比，。*21=+2bbpTTvc，*21=+2bbPPv

4.相似转速：*1/bnT

折合转速：*1/banTT

3、实验步骤 1. 安装好转速传感器，检查设备连接是否正确，确认连接正确后，打开风机，调节气罐内压力。

2.观察泵站内机油液面位置。

3.打开控制柜电源，设置机油自动加热为“启动状态”，使油温达到要求。

4.打开润滑泵站，先使机油不通过增压器循环一段时间，使整个油路温度达到一致。

5.将机油切换到通过增压器，观察机油的低压输出压力（0.4MPa）。

6.运行“压气机性能测控系统”程序，进入软件主界面，进行人机对话。

7.关闭阀B，打开阀A，让风源向试验台送风，压缩空气吹动涡轮，使其高速运转，驱动压气机。通过调节电动阀A改变涡轮前风压和风量，实现调节涡轮转速。通过调节电动阀阀C来实现压气机流量调节。调节电动阀A使涡轮处于三个不同的稳定转速；再调节阀C，记录不同的实验数据。

8.为了在不大的的风源压力下，得到较高的涡轮转速，可以在冷吹的基础上，对燃烧室进行点火，增加涡轮进口气流焓值，从而提高压气机转速。整个过程，B阀始终处于关闭状态。

9.在热吹的基础上，逐渐关小电动阀C，由于增压压气机流量减小，压比相应增加。当增压压气机出口风压超过风源压力后，把电动阀A和电动阀C逐渐关小。同时逐渐将电动阀B打开，待运转稳定后，最后关闭电动阀A和电动阀C，全开电动阀B，构成自循环。调节阀B的开度和燃气温度（调节燃油压力），可以改变涡轮前的能量，进而改变压气机转速和压比。

10.实验结束，逐渐打开电动阀C和电动阀A，避免压气机扭矩变化过快，对压气机造成损坏。最后关闭风机、油泵等设备电源。

4、实验数据

大气温度 大气压力 压气机出口温度 大气温度 流量计压差（kPa） 压气机出口压力 压气机进口温度

n1r/min

n2r/min

n3r/min

5、实验报告

1.实验原理

2.实验内容步骤

3.实验数据处理：全部原始数据；绘制不同转速下的压气机特性曲线；计算压气机不同转速下总压比、静压比和等熵效率；计算相似转速，折合转速；计算相似流量、折合流量。

4.实验结论：分析压气机特性曲线的变化规律。

转速 参数

合集下载

汽车发动机实训指导书

汽车发动机实训指导书

汽车发动机实训指导书

1. 实训目的

本实训旨在帮助学生掌握汽车发动机的基本原理、结构和工作原理。通过实际操作，学生将能够理解和熟练掌握发动机的各个部件，并能够进行常见故障的排查和维修。

2. 实训内容

2.1 发动机原理

- 研究发动机的工作循环和基本原理

- 了解发动机的结构和主要部件

2.2 发动机组装与拆卸

- 研究发动机组装和拆卸的操作流程

- 通过实际操作，练发动机的组装和拆卸技巧

2.3 发动机调整与检测

- 研究发动机的调整和检测方法

- 掌握发动机的点火系统调整和燃油系统调整技术

- 研究使用专业设备进行发动机故障诊断和检测

3. 实训安全注意事项

- 实训期间必须穿戴好个人防护装备，包括安全帽、防护眼镜和手套

- 遵守实训场所的安全规定，禁止随意操作或触摸设备

- 禁止在实训区域内吸烟、吃东西或乱丢垃圾

- 注意保持实训场地的整洁，禁止乱堆放工具和材料

4. 实训评估与考核

本次实训将根据学生的实操操作能力、理论知识掌握程度、实训纪律等方面进行评估和考核。请学生按照实训指导书的要求认真研究和参与实训，以取得良好的成绩。

以上为汽车发动机实训指导书的主要内容概述，希望能够对学生的实训活动提供有效的指导。任何有关实训的问题和困难，请随时向实训辅导员或实训教师咨询。祝愿大家在实训中取得好成绩！

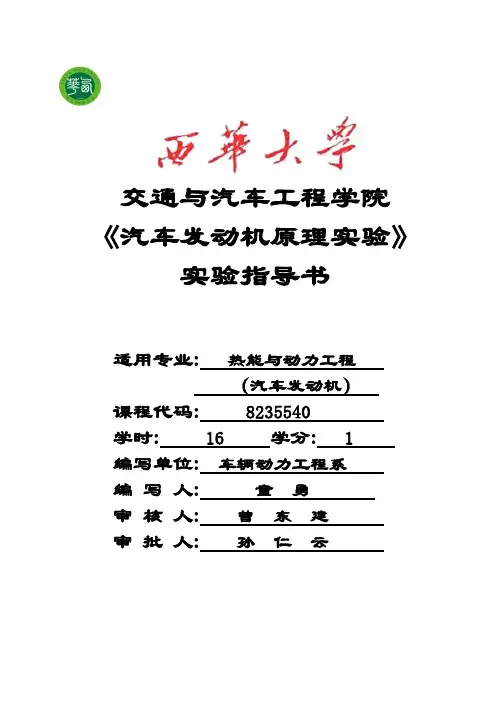

汽车发动机原理实验指导书
