三坐标测量时的余弦误差分析
摘要：三坐标测量机是一种十分常见的测量仪器，在航空航天、船舶、汽车制造等行业的实际测量工作中具有广泛的应用。三坐标测量机以其高精度以及快速的数据处理能力能够快速准确地评价产品尺寸和几何公差，快速准确的实现对产品表面质量的评价判断。三坐标测量机是通过红宝石测球采集元素点，利用测球的半径补偿而得到测量点坐标的位置。在利用三坐标测量机测量零件时，三坐标测量软件在自动补偿的过程中会出现测球半径补偿误差。本文通过对产生余弦误差的原因进行分析，采取正确的测量方法，尽量减小余弦误差，提高测量精度。
关键词：三坐标测量机；余弦误差；
引言
三坐标测量机在制造业中使用广泛，用于对产品的尺寸及其几何公差进行测量，因其测量精度高、测量速度快，在实际应用中常用于测量长度、直径、角度、孔的位置度、轮廓度等特性，对于叶轮、叶片等复杂三维曲面的产品也能够使用三坐标完成高效率的检测。但在实际测量过程中，存在着余弦误差影响测量的准确性，它随着测球直径、测头行进方向、被测表面的角度等不断变化，在手动采点测量模式下受人为影响较大，是测量过程中不可忽略的误差，因此，如何减小并规避余弦误差是值的研究并在测量过程中注意的问题。
1.
三坐标测量机概述
三坐标测量机属于三维测量技术，其测量原理是通过测出零件表面点位于空间三维坐标系的位置，将这些点的坐标值经过计算机数据处理，拟合形成所测量的元素，再经过最小二乘法、最大内切法、最小外接法等数学方式计算得出被测元素尺寸值的一种测量方法。三坐标测量机属于接触式测量，以红宝石测球触测被测表面，是目前应用最为广泛的测量方式，但是其测量部位需要直接与测球接触，因此当测量部位过深、过于狭窄等不易触测部位时就难以实现测量，因此有一定的局限性，但只要是测球能够直接触碰的部位，基本都能够实现分析测量。目前出现了新型的复合式三坐标，是将接触式测量与非接触式测量结合在一起，在传统的以测针接触被测表面的接触式测量基础上，增加了光学测头等非接触式测量部件，使得三坐标的测量范围进一步加大，使用性能进一步加强，是测量机今后发展的主要趋势。
三坐标温度补偿算法公式(一)
三坐标温度补偿算法公式
1. 什么是三坐标温度补偿算法公式?
三坐标温度补偿算法公式是一种用于三坐标测量仪器的测量值校准的方法。由于温度的变化会对测量精度产生影响，所以需要进行温度补偿。温度补偿算法公式可以根据测量的温度和其他相关参数，对测量值进行修正，提高测量精度。
2. 温度补偿算法公式的应用
温度补偿算法公式广泛应用于各类精密测量领域中，例如机械制造、电子元器件制造等。通过对测量仪器测量值的温度补偿，可以提高测量精度，减小测量误差，确保测量结果的准确性。
3. 温度补偿算法公式的列举
以下是几种常见的三坐标温度补偿算法公式的列举：
线性温度补偿公式
C = A + B * T
其中，C为补偿值，A和B为参数，T为温度。
线性温度补偿公式根据温度变化线性地修正测量值。参数A和B可以根据实际情况进行调整，以适应不同的测量设备和测量范围。 多项式温度补偿公式
C = a0 + a1 * T + a2 * T^2 + ... + an * T^n
其中，C为补偿值，a0~an为多项式系数，T为温度。
多项式温度补偿公式可以根据温度变化非线性地修正测量值。多项式的阶数可以根据实际需要选择，通常选择2~4阶多项式。
指数温度补偿公式
C = A * exp(B * T)
其中，C为补偿值，A和B为参数，T为温度。
指数温度补偿公式通过指数函数修正测量值，适用于温度变化较大的情况。参数A和B可以根据实际情况进行调整。
4. 温度补偿算法公式的示例解释
以线性温度补偿公式为例，假设测量温度为20℃，参数A和B的值分别为2和。根据公式计算补偿值：
C = 2 + * 20 = 4
通过线性温度补偿公式，我们可以得到实际测量值为4，而不是在未进行温度补偿时的测量值。
5. 总结
三坐标温度补偿算法公式是用于提高测量精度的重要工具。通过选取适当的补偿公式和参数，可以根据测量仪器的特性和使用环境，对测量值进行修正，减小温度变化对测量精度的影响，从而确保测量结果的准确性。在实际应用中，根据具体情况选择合适的温度补偿算法公式和参数是十分重要的。
三坐标测量机测球直径的校正和误差分析
摘要：三坐标测量机（CMM）以其测量精度高、稳定性好、操作方便快捷的特点广泛的被应用。但是在使用三坐标测量机测量有些几何要素时，有时测量准确度不是很高。文章对坐标测量原理进行简述，重点分析三坐标测量机测球直径的校正与误差。
关键词：三坐标测量机；球直径；误差
1坐标测量的原理
任何形状都是由空间点组成，所有的几何量测量都可归结为空间点的测量，因此精确进行空间点坐标的采集，是评定任何几何形状的基础。
坐标测量机的基本原理是将被测零件放入它已允许的测量空间，精密地测出被测零件表面的点在空间3个坐标位置的数值，将这些点的坐标数值经过计算机数据处理，拟合形成测量元素，如圆、球、圆柱、圆锥、曲面等，经过数学计算的方法得出其形状、位置误差及其他几何量数据。
用CMM进行零件测量，理论上，测头的球半径应为零，测头和工件接触为测头中心。得到的数据是测头中心的坐标值，而非测头与被测件接触点的坐标值。但实际上，测头有一半径，从而需要对测头直径进行校正，即进行测头球心轨迹曲面域和测头半径补偿。
2三坐标测量机测量的主要步骤
2.1测头选择
测头部分是测量机的重要部件，测头根据其功能有：触发式、扫描式、非接触式（激光、光学）等。触发式测头是使用最多的一种测头。
一般的测头头部都是由一个杆和测球组成。最常见的测球的材料是红宝石，因为红宝石是目前已知的最坚硬的材料之一，只有极少的情况不适宜采用红宝石球。高强度下对铝材料制成的工件进行扫描时，选择氮化硅较好；对铸铁材料工件进行高强度扫描，推荐使用氧化锆球。
为保证一定的测量精度，在对测头的使用上，需要注意：
（1）测头长度尽可能短：探针弯曲或偏斜越大，精度将越低。因此在测量时，尽可能采用短探针。
（2）连接点最少：每次将探针与加长杆连接在一起时，就
额外引入了新的潜在弯曲和变形点。因此在应用过程中，尽可能减少连接的数目。
（3）使测球尽可能大：测球直径较大可削弱被测表面未抛光对精度造成的影响。

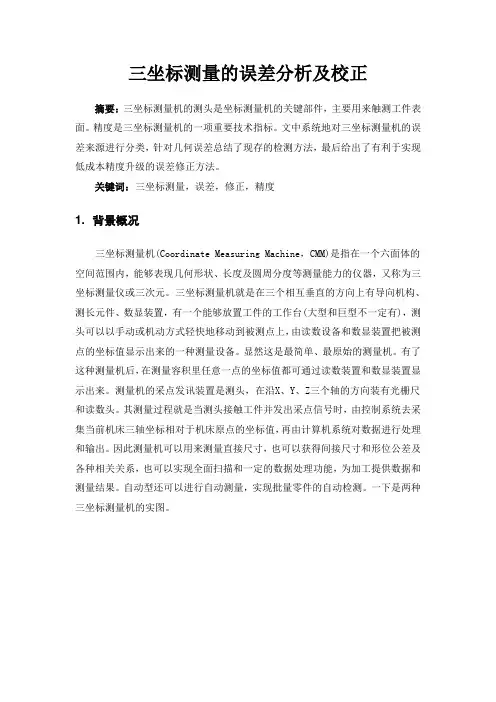

三坐标测量的误差分析及校正
摘要：三坐标测量机的测头是坐标测量机的关键部件，主要用来触测工件表面。精度是三坐标测量机的一项重要技术指标。文中系统地对三坐标测量机的误差来源进行分类，针对几何误差总结了现存的检测方法，最后给出了有利于实现低成本精度升级的误差修正方法。
关键词：三坐标测量，误差，修正，精度
1. 背景概况
三坐标测量机(Coordinate Measuring Machine，CMM)是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。三坐标测量机就是在三个相互垂直的方向上有导向机构、测长元件、数显装置，有一个能够放置工件的工作台(大型和巨型不一定有)，测头可以以手动或机动方式轻快地移动到被测点上，由读数设备和数显装置把被测点的坐标值显示出来的一种测量设备。显然这是最简单、最原始的测量机。有了这种测量机后，在测量容积里任意一点的坐标值都可通过读数装置和数显装置显示出来。测量机的采点发讯装置是测头，在沿X、Y、Z三个轴的方向装有光栅尺和读数头。其测量过程就是当测头接触工件并发出采点信号时，由控制系统去采集当前机床三轴坐标相对于机床原点的坐标值，再由计算机系统对数据进行处理和输出。因此测量机可以用来测量直接尺寸，也可以获得间接尺寸和形位公差及各种相关关系，也可以实现全面扫描和一定的数据处理功能，为加工提供数据和测量结果。自动型还可以进行自动测量，实现批量零件的自动检测。一下是两种三坐标测量机的实图。
2. 关键问题
TP是接触式结构三维测头，由测头体、测杆、导线组成。测头体内部结构如下图所示，这是一个弹簧结构，弹力大小即测力。由3个小铁棒分别枕放在2个球上，在运动位置上形成6点接触。在接触工件后产生触发信号，并用于停止测头的运动。在测杆与工件接触之后，再离开时弹簧把测杆恢复到原始位置。测球恢复位置精度可达到1um。TP是接触式测头，其功能是在测尖接触表面的瞬间产生一个触发信号，因此其内部为一微开关电路。测头体与测杆内部弹簧结构连接，在复位状态(未接触表面)电路导通。一旦测尖接触表面，测杆偏离复位状态，电路截止，形成一个触发信号。在此瞬间可以记录各个坐标位置，从而实现对工件测量。对于CMM测量机，影响测量精度的测头性能参数为：测力、测量速度、测杆长度和测量方向。测头的测力(和测杆连接弹性元件的预紧力)与测量精度有关，测力越小，精度越低，测力越大，精度越高，测力大小可以调节。测头的输出和测量速度也有一定的关系，测速应限定在一定范围内。TP测头测量速度范围为5~30mm/s，并应保持测量速度均匀，以保证测量精度。测杆长度，由于测杆具有重量，测杆增长时，相当于重力增大，从而对测头精度产生影响。所以，在微米级范围应使用短测杆，在0.01mm可以使用加长杆。测量方向，测头虽然可以在周向360º测量，通常，测量方向与测量表面的法线的方向不应超过+45º。因此，对给定的待测量面型，测尖方向应随表面曲率变化而变化。 3. 误差类型分析
