专题八 电学实验
【学习目标】
1.说出电学实验的实验目的和实验原理；
2.能够识别常见的电路元器件，会使用多用电表、螺旋测微器及游标卡尺；
3.分享实验数据的处理方法。
实验：观察电容器的充、放电现象
1. 如图所示，电源两端电压恒定为 U，则接通 S 的瞬间，通过 R 的
电流方向是从________到________；平行板电容器充电稳定后，增
大两板距离的过程， 通过 R 的电流方向是从________到________．如
果电容器充电平衡后，先断开 S，再将电容器两极板间距离增大，电
阻 R________电流通过． (填“有”或“无”)
2. 在图示的实验装置中，已充电的平行板电容器的极板 A 与一静 电计相连接，极板 B 接地。
（以下各题均填增大、不变或减小） B
A
(1)若极板 B 稍向上移，则电容器电容，静电计指针偏 角；极板
间电场强度；
(2) 若 极板 B 稍 向 右 水平 移 动 ， 则 电 容 器 的 带 电 荷 量 ． 极 板 间 电场 强
度 ；静电计指针偏角 ；
(3) 若在 AB 板间插入陶瓷，则静电计指针偏角 ；极板间电场强度 ；

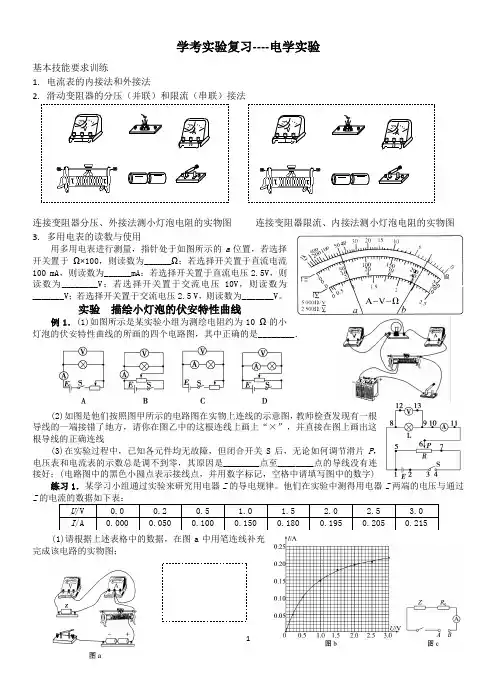

实验：描绘小灯泡的伏安特性曲线 3．在“描绘小电珠的伏安特性曲线”实验中，用导线 a、b、c、d、
e、f、 g 和h 按图所示方式连接好电路，电路中所有元器件都完好，
且电压表和电流表已调零．闭合开关后：
(1)若不管怎样调节滑动变阻器， 小电珠亮度能发生变化， 但电压表、
电流表的示数总不能为零，则可能是________导线断路．
电阻的测量值 Rx ＝ I ＝________Ω(保留两位有效数字)．
(2)某同学在实验中还测出 a、b、c 三种元件的伏安特性曲线分别如图中的 (a)、(b)、(c)，下列说法
正确的是( )
A．a 可以作为标准电阻使用
B．b 能作为标准电阻使用
C．b 的阻值随电压升高而增大
D．c 的阻值随电压升高而增大
4．某同学通过实验测定一个阻值约为 5Ω 的电阻 Rx 的阻值．
(1)现有电源(4V， 内阻可不计)、滑动变阻器(0～50Ω ，额定电流 2A)、开关和导线若干，以及下列
电表：
A． 电流表(0～3A， 内阻约 0.025Ω)
B． 电流表(0～0.6A， 内阻约 0.125Ω)
C． 电压表(0～3V， 内阻约 3kΩ)
D． 电压表(0～15V， 内阻约 15kΩ)
为减小测量误差， 在实验中， 电流表应
选用________，电压表应选用________(选填器材前的字母)；实验电路应采用图中的________(选
填“甲”或“乙” )．
(2)图是测量 Rx 的实验器材实物图，图中已连接了部分导线．请根据在 (1)问中所选的电路图，补充
完成图中实物间的连线．
(3)接通开关，改变滑动变阻器滑片 P 的位置，并记录对应的
电流表示数 I、电压表示数 U.某次电表示数如图所示， 可得该
U
(4)若在(1)问中选用甲电路，产生误差的主要原因是________； 若在(1)问中选用乙电路，产生误差
的主要原因是________．(选填选项前的字母) A．电流表测量值小于流经 Rx 的电流值 B．电流表测量值大于流经 Rx 的电流值
C．电压表测量值小于 Rx 两端的电压值 D．电压表测量值大于 Rx 两端的电压值
实验：测定金属丝的电阻率
5．在“测定金属的电阻率”的实验中， 待测金属丝的电阻 Rx 约为 5Ω，实验室备有下列实验器材：
A． 电压表(量程 0～3V，内阻约为 15kΩ)
B．电压表(量程 0～15V，内阻约为 75kΩ)
C． 电流表(量程 0～3A，内阻约为 0.2Ω)
D． 电流表(量程 0～0.6A，内阻约为 1Ω)
E．变阻器 R1(0～100Ω ，0.6A)
F．变阻器 R2(0～2000Ω ，0.1A)
G． 电池组 E(电动势为 3V)
H．开关 S，导线若干
(1) 为减小实验误差，应选用的实验器材有________(填代号)．
(2) 为减小实验误差， 应选用图中________(选填“甲”或“乙”)
为该实验的电路原理图， 并按所选择的电路原理图把图中的实物
图用线连接起来．
(3) 若 用 毫 米 刻 度 尺 测 得 金 属 丝 接 入 电 路 部 分 的 长 度 为
60.00cm，用螺旋测微器测得金属丝的直径及两电表的示数如图
所示，则金属丝的直径为________mm，电阻值为________Ω.
实验：测量电源的电动势和内电阻
6. 用电流表和电压表测定电池的电动势 E 和内阻 r，所用电路如图(a)所示，一位同学测得的六组
数据如下表所示.
(1)试根据这些数据在图(b)中作出 U－I
图线． (2)根据图线求出电池的电动势
E ＝ ________V ， 电 池 的 内 阻 r ＝
________Ω.
组别
电流 I/A
电压 1
0.12 2
0.20 3
0.31 4
0.32 5
0.50 6
0.57 乙所示的 R－ 图线，其中 R 为电阻箱读数， I 为电流表读数，由此可以得到 E＝________，r＝
7. 某研究性学习小组利用如图甲所示电路测量电池组的电动势 E 和内阻 r.根据实验数据绘出如图
1
I
________。
实验：用多用电表测量电学中的物理量
8. 多用电表表头的示意图如图所示． 在正确操作的
情况下：
(1)若选择开关的位置如箭头 a 所示， 则测量的物理
量是______，测量结果为______．
(2)若选择开关的位置如箭头 b 所示，则测量的物理量是______，测量结果为______．
(3)若选择开关的位置如箭头 c 所示，则测量的物理量是______，测量结果为______．
(4)若选择开关的位置如箭头 c 所示，正确操作后发现指针的偏转角很小（相对于左侧），那么接
下来的正确操作步骤应该为： ______．
(5)全部测量结束后，应将选择开关拨到______挡或者______．
(6)无论用多用电表进行何种测量（限于直流），电流都应该从 ______色表笔经______插孔流人电 表。 9. 分别用游标卡尺和螺旋测微器对圆柱形导体的长度 L 和直径 d 进行测量，结果如图所示，则读
数分别是 L=_______m，d=________mm。
