三鼎STS-722系列全站仪快速操作指南=====WORD完整版----可编辑----专业资料分享=====

----完整版学习资料分享---- * 打开下激光方法：本系列全站仪为开机自动打开下激光，如果整平对中过程完成，请进入“☆”键，进入“补偿”功能，点“退出”即可，要再次打开下激光，重新进入“补偿”功能即可。

* 功能按键介绍：

IM —— 字母/数字切换 MENU —— 菜单键

ESC —— 退出键 ENT —— 确定键

BS —— 删除键，删除光标前的字符

PAGE —— 翻页键，凡是屏幕右上角有“1/2” 或“ 1/3”，表示有几页内容可查看

☆ —— 常用设置键，包括新建作业、EDM( 设置棱镜、无棱镜目标类型、修改棱镜常数)、补偿功能、指向功能

* 快捷键介绍：除了数字“6”，其余每一个数字代表一种快捷功能，在“基本测量”界面下使用快捷功能有效。

“-” ：直接进入放样界面； “.” ：直接测距或测坐标功能；

“0” ：水平角置零或设角； “1” ：进入后方交会功能；

“2” ：进入悬高测量功能； “3” ：进入对边测量功能；

“4” ：进入面积测量功能； “5” ：进入道路设计和放样；

“7” ：进入快速设站功能； “8” ：进入快速定向后视功能；

“9” ：进入快速坐标采点功能。

* 设置作业、测站、后视操作步骤：

1、设置作业：先进入“☆”键，新建“作业”，（按F4）,输入作业名称，如“20140101”，点“确定”（按F4），作业设置成功。

2、在“基本测量”界面，（按“7”），进入“测站”， 输入点名、仪器高、测站坐标NO、E0、ZO，点“保存”（按F4），测站成功。

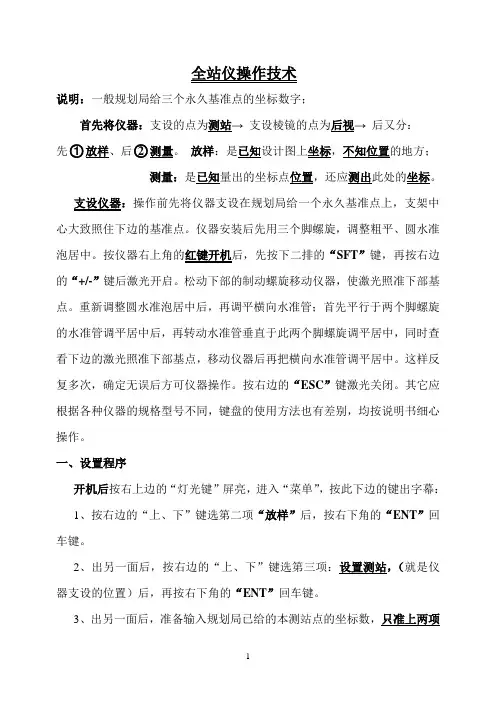

1 全站仪操作技术

说明：一般规划局给三个永久基准点的坐标数字；

首先将仪器：支设的点为测站→ 支设棱镜的点为后视→ 后又分：

先○1放样、后○2测量。 放样：是已知设计图上坐标，不知位置的地方；

测量：是已知量出的坐标点位置，还应测出此处的坐标。

支设仪器：操作前先将仪器支设在规划局给一个永久基准点上，支架中心大致照住下边的基准点。仪器安装后先用三个脚螺旋，调整粗平、圆水准泡居中。按仪器右上角的红键开机后，先按下二排的“SFT”键，再按右边的“+/-”键后激光开启。松动下部的制动螺旋移动仪器，使激光照准下部基点。重新调整圆水准泡居中后，再调平横向水准管；首先平行于两个脚螺旋的水准管调平居中后，再转动水准管垂直于此两个脚螺旋调平居中，同时查看下边的激光照准下部基点，移动仪器后再把横向水准管调平居中。这样反复多次，确定无误后方可仪器操作。按右边的“ESC”键激光关闭。其它应根据各种仪器的规格型号不同，键盘的使用方法也有差别，均按说明书细心操作。

一、设置程序

开机后按右上边的“灯光键”屏亮，进入“菜单”，按此下边的键出字幕：

1、按右边的“上、下”键选第二项“放样”后，按右下角的“ENT”回车键。

2、出另一面后，按右边的“上、下”键选第三项：设置测站，（就是仪器支设的位置）后，再按右下角的“ENT”回车键。

3、出另一面后，准备输入规划局已给的本测站点的坐标数，只准上两项 2 其它不管：第一项NO是X代表南北方向；第二项EO是Y代表东西方向；

4、注意：输入本测站的NO、EO坐标数字（只输入规划给的东西、南北坐标数，不讲X、Y，因图上是以数学方式所标，而全站仪器屏所示恰向反）后，手按屏上显示“确定”此处的键，随出现“放样”的原屏面；

5、手动右边的“上、下”键，选第四项“设置后视”后，按“回车”键；

全站仪操作步骤

1.架好仪器，对中整平。

2.开机→按MENU键→F3（存储管理）→F4（翻页）→F1（输入坐标）→F1（输入）输入一个文件名，如：File，回车后输入点名如A，回车后输入坐标（N，E，Z），输入完后回车输入第二个点名如B，回车后输入坐标（N，E，Z），回车后进入输第三个点界面，这时按两次ESC退出到“数据采集”界面。

3.按F1（数据采集）→F1（输入）输入刚才的文件名File，→F1（输入测站点）→F4（测站）→F2（调用）找到A，回车，检查屏幕显示的坐标是否正确，是则按F3（是）→输入仪高（如1.5米），按F3（记录）→F3（是）。这时返回到了数据采集界面。

4.全站仪照准后视点，按F2（输入后视点）→F4（后视）→F2（调用）找到B点，F4（回车）→F3（是）→F3（测量）→F1（角度）。这时返回到了数据采集界面。按F3（测量），输入点号，输入镜高→F3（测量）→F3（坐标），将测得的坐标与后视点的坐标比较，若不一样则检查问题所在，若一样或误差不大则可以进行没量了，按F4（设置）以保存刚才所测的数据（按ESC则不保存）。

5.照准前视按F4（同前），测得坐标后按F4（设置）以保存

全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。内置专用软件后，功能还可进一步拓展。

全站仪的基本操作与使用方法 ：

1）水平角测量

（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

（2）设置A方向的水平度盘读数为0°00′00〃。

（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

2）距离测量

（1）设置棱镜常数

测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

（2）设置大气改正值或气温、气压值

光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。

瑞德全站仪操作方法

瑞德全站仪是一种用于高精度测量和定位的仪器。它可以在土木工程、建筑工程和测量工程等领域中使用。下面是一些关于瑞德全站仪的详细操作方法。

1. 准备工作：

在使用瑞德全站仪之前，需要进行一些准备工作。首先，确保瑞德全站仪的电池已经充满电，并且仪器的各个部件都处于正常工作状态。其次，选择合适的三脚架将全站仪安装在其上。在安装过程中，要确保仪器的水平仪与三脚架的水平仪保持一致，以保证仪器的稳定性和准确性。

2. 打开仪器：

在保证仪器已经安装在三脚架上之后，按下瑞德全站仪的开关，启动仪器。在启动过程中，仪器会进行自检，检查各个部件的状态和参数设置是否正常。

3. 设置工作参数：

在启动完成后，可以通过仪器的触摸屏来设置一些工作参数，以确保测量的准确性和适用性。参数设置可以包括：测量单位（米、英尺等）、角度单位（度、弧度等）、坐标系（XYH、XYZ等）、测量模式（快速测量、高精度测量等）等。

4. 设置基准点：

在开始测量之前，需要设置一个基准点，作为测量的参考。基准点可以是地面上的一个明显点，也可以通过放置测量标志物来实现。设置基准点的目的是为了在后续的测量过程中，通过参考该点的坐标来确定其他点的位置。

5. 进行测量：

设置完基准点后，就可以开始进行测量了。瑞德全站仪可以进行各种各样的测量操作，包括测量水平角度、垂直角度和斜距等。在进行测量之前，确保三脚架和仪器都处于稳定的状态，并使用稳定的测量手法。

6. 数据处理：

在测量完成后，可以通过瑞德全站仪自带的软件或连接电脑进行数据处理。数据处理包括导入测量数据、计算坐标点之间的距离、角度和高程差等，并进行绘图、生成报告和导出数据等操作。

7. 结束操作：

在使用完瑞德全站仪之后，应及时关闭仪器，并进行适当的保养和清洁工作。保持仪器的干燥和清洁，定期检查仪器的各个部件是否正常，以确保仪器的正常使用寿命和准确性。

总结：

瑞德全站仪是一种高精度的测量仪器，通过合理的操作方法和仔细的测量过程，可以实现精确的测量和定位。在使用全站仪的过程中，需要注意设置基准点、合理选择测量参数和测量模式、稳定仪器的操作等。通过合理使用和维护，可以使瑞德全站仪保持较长的使用寿命和高精度的测量结果。
