超高压输电技术的研发与应用

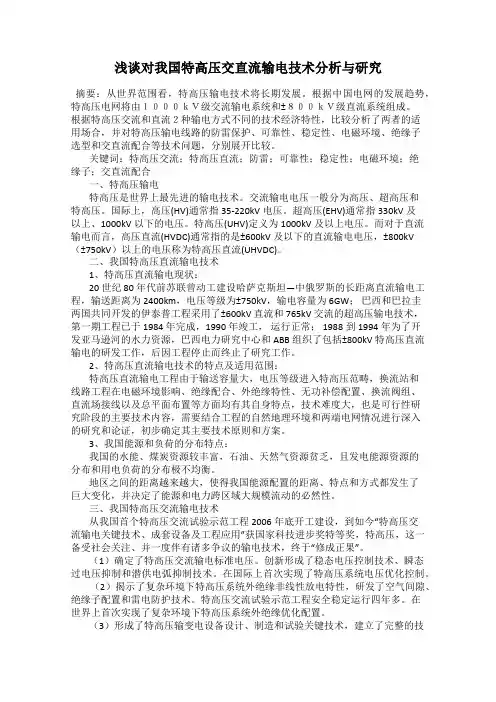

浅谈对我国特高压交直流输电技术分析与研究

摘要：从世界范围看，特高压输电技术将长期发展。根据中国电网的发展趋势，特高压电网将由１０００ｋＶ级交流输电系统和±８００ｋＶ级直流系统组成。根据特高压交流和直流２种输电方式不同的技术经济特性，比较分析了两者的适用场合，并对特高压输电线路的防雷保护、可靠性、稳定性、电磁环境、绝缘子选型和交直流配合等技术问题，分别展开比较。

关键词：特高压交流；特高压直流；防雷；可靠性；稳定性；电磁环境；绝缘子；交直流配合

一、特高压输电

特高压是世界上最先进的输电技术。交流输电电压一般分为高压、超高压和特高压。国际上，高压(HV)通常指35-220kV电压。超高压(EHV)通常指330kV及以上、1000kV以下的电压。特高压(UHV)定义为1000kV及以上电压。而对于直流输电而言，高压直流(HVDC)通常指的是±600kV及以下的直流输电电压，±800kV（±750kV）以上的电压称为特高压直流(UHVDC)。

二、我国特高压直流输电技术

1、特高压直流输电现状：

20 世纪 80 年代前苏联曾动工建设哈萨克斯坦—中俄罗斯的长距离直流输电工程，输送距离为2400km，电压等级为±750kV，输电容量为 6GW； 巴西和巴拉圭两国共同开发的伊泰普工程采用了±600kV 直流和 765kV 交流的超高压输电技术，第一期工程已于 1984 年完成，1990 年竣工， 运行正常； 1988到1994 年为了开发亚马逊河的水力资源，巴西电力研究中心和 ABB 组织了包括±800kV 特高压直流输电的研发工作，后因工程停止而终止了研究工作。

2、特高压直流输电技术的特点及适用范围：

特高压直流输电工程由于输送容量大，电压等级进入特高压范畴，换流站和线路工程在电磁环境影响、绝缘配合、外绝缘特性、无功补偿配置、换流阀组、直流场接线以及总平面布置等方面均有其自身特点，技术难度大，也是可行性研究阶段的主要技术内容，需要结合工程的自然地理环境和两端电网情况进行深入的研究和论证，初步确定其主要技术原则和方案。

电力论坛　

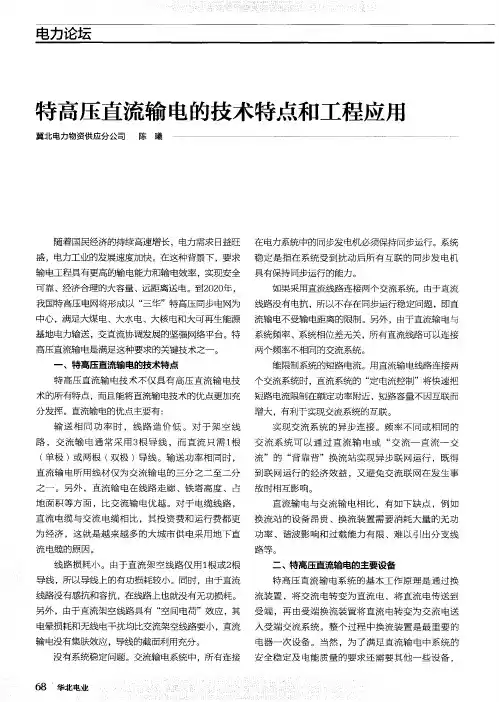

特高压直流输电的技术特点和工程应用　

冀北电力物资供应分公司　陈曦　

随着国民经济的持续高速增长，电力需求日益旺　盛，电力工业的发展速度加快。在这种背景下，要求　输电工程具有更高的输电能力和输电效率，实现安全　可靠、经济合理的大容量、远距离送电。￣１］２０２０年，　我国特高压电网将形成以“三华”特高压同步电网为　中心，满足大煤电、大水电、大核电和大可再生能源　基地电力输送，交直流协调发展的坚强网络平台。特　高压直流输电是满足这种要求的关键技术之一。　一、特高压直流输电的技术特点　特高压直流输电技术不仅具有高压直流输电技　术的所有特点，而且能将直流输电技术的优点更加充　分发挥。直流输电的优点主要有：　输送相同功率时，线路造价低。对于架空线　路，交流输电通常采用３根导线，而直流只需１根　（单极）或两根（双极）导线。输送功率相同时，　直流输电所用线材仅为交流输电的三分之二至二分　之一。另外，直流输电在线路走廊、铁塔高度、占　地面积等方面，比交流输电优越。对于电缆线路，　直流电缆与交流电缆相比，其投资费和运行费都更　为经济，这就是越来越多的大城市供电采用地下直　流电缆的原因。　线路损耗小。由于直流架空线路仅用１根或２根　导线，所以导线上的有功损耗较小。同时，由于直流　线路没有感抗和容抗，在线路上也就没有无功损耗。　另外，由于直流架空线路具有“空间电荷”效应，其　电晕损耗和无线电干扰均比交流架空线路要小，直流　输电没有集肤效应，导线的截面利用充分。　没有系统稳定问题。交流输电系统中，所有连接　

６８…华北电业　在电力系统中的同步发电机必须保持同步运行。系统　稳定是指在系统受到扰动后所有互联的同步发电机　具有保持同步运行的能力。　如果采用直流线路连接两个交流系统，由于直流　线路没有电抗，所以不存在同步运行稳定问题，即直　流输电不受输电距离的限制。另外，由于直流输电与　系统频率、系统相位差无关，所有直流线路可以连接　两个频率不相同的交流系统。　能限制系统的短路电流。用直流输电线路连接两　个交流系统时，直流系统的“定电流控制”将快速把　短路电流限制在额定功率附近，短路容量不因互联而　增大，有利于实现交流系统的互联。　实现交流系统的异步连接。频率不同或相同的　交流系统可以通过直流输电或“交流一直流～交　流”的“背靠背”换流站实现异步联网运行，既得　到联网运行的经济效益，又避免交流联网在发生事　故时相互影响。　直流输电与交流输电＃ｇｂｈ，有如下缺点，例如　换流站的设备昂贵、换流装置需要消耗大量的无功　功率、谐波影响和过载能力有限、难以引出分支线　路等。　二、特高压直流输电的主要设备　特高压直流输电系统的基本工作原理是通过换　流装置，将交流电转变为直流电，将直流电传送到　受端，再由受端换流装置将直流电转变为交流电送　入受端交流系统。整个过程中换流装置是最重要的　电器一次设备。当然，为了满足直流输电中系统的　安全稳定及电能质量的要求还需要其他一些设备，

超高压直流输电技术的优势和应用

第一章：引言

随着经济的发展和人口的增加，世界能源需求也在快速增加。因此，人们对可靠、高效和稳定的能源供应的需求也日益迫切。超高压直流输电技术是一项重要的能源输电技术，它在长距离高压输电领域中具有很大的优势。本文将探讨超高压直流输电技术的优势及其应用。

第二章：超高压直流输电技术的基础知识

超高压直流输电技术，简称UHVDC，是一项通过将输电线路压力提高至800千伏以上来实现大功率、远距离输电的技术。它可实现高电压电缆损失小、电力负荷大、传输距离远等优点。

第三章：超高压直流输电技术的优势

1、减少损耗

对比直流输电和交流输电，超高压直流输电技术的输电效率更高，因为直流输电的传输距离越远，线路损耗越小，利用了欧姆定律和电力因数提高调节的双重优势，降低了输电线损耗。

2、提高稳定性

超高压直流输电系统采用了先进的电气控制技术和电机维护措施，使其具有比传统的交流输电系统更高的功能性和更强的系统稳定性。在谣言和恶劣天气条件下，超高压直流输电系统可以继续保持稳定的输电状态，为供电系统提供持续性能的能源支持。

3、促进能源转型

超高压直流输电技术的特点是电能远距离传输，可以使得矿区发电距离与用电厂距离拉远，推动产煤向水平深层次发展，所以超高压直流输电技术是电能清洁化、新能源开发的重要手段。

第四章：超高压直流输电技术的应用

1、从原材料到下游消费者的跨国送电

国内的南南东传电项目跨度为1,732公里，从湖北秭归到广西南宁，不同地区之间的高压和长距离输电是行业共识。在跨国输电领域，超高压直流输电技术也被广泛应用。

2、支持新能源发展 中国新疆，是中国将来重点发展太阳能的地区之一。而由于新疆的垃圾园场距离环境良好的城市较远，使用交流输电无法满足城市能量需求。因此，超高压直流输电技术被广泛应用。

第五章：结论

超高压直流输电技术是一项未来技术，其技术优势显而易见。对于促进能源转型和保障能源安全，具有积极作用。此外，超高压直流 输电技术的稳定性和效率也是其他传输技术所无法比拟的。但在应用中也需要强调技术的研发，提高技术可行性，降低生产成本，促进技术与市场的更好融合，从而更好地推动技术的发展。

超高压输电技术在电力系统中的应用与研究

一、前言

电力系统是国家重要基础设施之一，电力输送是电力系统的重要组成部分。传统的电力输送方式是通过架空线路，而超高压输电技术的出现使得电力输送变得更加高效稳定。超高压输电技术已经在我国电力系统中得到广泛的应用，成为未来输电技术的发展趋势之一。

本文将从超高压灵活直流输电技术和超高压交流输电技术两方面来介绍超高压输电技术在电力系统中的应用与研究。

二、超高压灵活直流输电技术

超高压灵活直流输电技术是一种新型的输电技术，能够实现直流和交流之间的转换。随着电力系统的发展，超高压灵活直流输电技术逐渐取代传统的交流输电技术，成为电力系统的新宠。

1.超高压直流输电技术

超高压直流输电技术是指在特定的电压范围内，采用可控硅器件将交流电转化为直流电，在极限条件下将直流电输送至远距离的端点，再通过一个可控硅装置将其转换为交流电。超高压直流输电技术是将高压输电与直流输电技术集成起来的一种技术。 超高压直流输电技术具有功率损耗小、输电量大、电压稳定性好、线路距离长等优点。它可以实现大规模电力输送，不仅能够满足工业用电的需求，也能够满足家庭用电的需求。目前，在我国的远距离输电中，超高压直流输电技术已经成为风电、光伏等新能源输电的主力。

2.超高压灵活直流输电技术

超高压灵活直流输电技术是将超高压直流输电技术与交流电相结合的一种技术。它可以在不需要中间转换的情况下替代交流输电技术。超高压灵活直流输电技术的核心部件是可控硅装置和转换器。

可控硅装置是指一种能够通过控制电流来控制电压的电子器件。在电压低于额定电压时，可控硅处于导通状态，电流通过可控硅；在电压高于额定电压时，可控硅处于关断状态。转换器是指一种用来将直流电转换为交流电的装置。在超高压灵活直流输电装置中，可控硅装置和转换器相互作用，实现了流动方向和电压的控制。

三、超高压交流输电技术

超高压交流输电技术是指在超高压（高于1000千伏）范围内，采用交流电进行普通输电的一种技术。超高压交流输电技术可以通过调节架空线路的电压、改变架空线路的接线方式、采用高温超导线材等多种方式来实现输电。
