PCB设计原则与注意事项

印制电路板设计规范

一、引言

印制电路板（PCB）在电子设备中起到了至关重要的作用，设计规范的制定能够有效提高PCB的可靠性和性能，本文将介绍印制电路板设计过程中的一些规范和注意事项。

二、设计原则

1. 信号完整性

• 保持信号线的正确匹配阻抗，避免信号受到干扰。

• 避免信号线之间的串扰。

2. 电源与接地

• 保证电源线的稳定供电，避免噪声干扰。 • 合理设计接地，减小接地回路的环路面积。

• 分离模拟和数字接地。

3. 热管理

• 合理布局散热元件和通风口，保证PCB工作温度在安全范围内。

三、设计流程

1. 原理图设计

• 使用专业原理图设计软件，保证电路连接正确。

• 避免过度交叉和布线不规范。

2. PCB布局

• 根据原理图设计规范布局元件，合理安排元器件位置。

• 确保元件之间的间距和走线宽度符合要求。 3. 差分对布线

• 差分对通常用于高速传输信号，确保差分对的匹配性能。

四、元器件选择

1. 封装选择

• 根据PCB尺寸和布局要求选择合适封装的元器件。

• 避免封装过大或过小导致的布局问题。

2. 材料选择

• 选择质量可靠的PCB材料，考虑热膨胀系数和介电常数等因素。

五、PCB厂商选择

1. 品质

• 选择具有良好信誉和高品质工艺的PCB厂商。 • 考虑PCB厂商的交期和售后服务。

2. 成本

• 结合成本预算和PCB质量要求，选择性价比高的PCB厂商。

六、结论

设计规范对于PCB的质量和性能至关重要，设计者应遵循相关规范，确保PCB设计的可靠性和稳定性。同时，不断学习和改进设计技术，提高自身的设计水平和经验。

以上是关于印制电路板设计规范的一些介绍，希望对PCB设计者有所帮助。

以上文档采用Markdown文本格式输出，共计800字。

PCB设计注意事项及经验大全

一、布线规则与原则

1.信号与电源线要分离：信号线和电源线要分开布局，以避免相互干扰。

2.高速信号线要走短且直：高速信号线尽量缩短长度，减小传输时延，且线路要尽量直线走向，减少信号反射和串扰。

3.临近信号要保持足够的间距：不同信号线之间要保持足够的间距，以防止互相干扰。

4.差分线要相邻走向：差分线要尽量保持相邻走向，减小差分信号的共模噪声。

5.地线布线要低阻抗：地线是重要的回路，要保持低阻抗，尽量缩短环路和减小地回流路径长度。

二、元件布局与散热

1.元件布局要紧凑：元件要尽量集中布置，减少信号线长度和信号间的干扰。

2.散热要考虑：对于发热较大的元件，如功率放大器、处理器等，要合理布局散热器件，以保证稳定工作。

3.保持压降相对较小：电源接入处的元件要尽量靠近，以减小功率线上的压降，提供充足的电源稳定性。

三、层间布局与屏蔽 1.层间走线布局：对于复杂的PCB设计，应合理利用多层间的铜层，将信号线、电源线、地线等分层布置，以减小干扰。

2.地线屏蔽：对于高频信号，可以在其周围增加地线屏蔽，减小信号的辐射和受到外部干扰的可能性。

四、防静电与防EMC干扰

1.防静电：PCB设计中需要注意防止静电累积，合理布局接地，增加防静电保护元件。

2.防EMC干扰：合理规划布局，合理安排信号线与电源线的分布，使用屏蔽罩、滤波器等元件，以减小电磁干扰对电路的影响。

五、选择合适的材料和工艺

1.PCB材料选择：根据实际需求选择合适的PCB材料，如高频电路应使用特殊材料，而一般电路可以使用常规材料。

2.焊盘和线宽：根据元件要求和电流大小选择适当的焊盘和线宽，以保证信号传输的稳定性和电流的可靠传输。

经验总结：

1.保持良好的文档记录：对于每次设计的PCB，要保持详细的文档记录，包括设计思路、参数、布局规则等，以备后期维护和修改。

2.多层板设计注意：在进行多层板设计时，要仔细考虑信号和电源的分层布局，以便将高速信号分离，同时要避免不必要的层间换线，以减少成本和复杂性。 3.确保电源供电稳定：电源是整个电路系统的基础，因此在设计中要考虑保持稳定供电，选择合适的电源和电源管理芯片，并根据实际需求设计合理的电源线路。

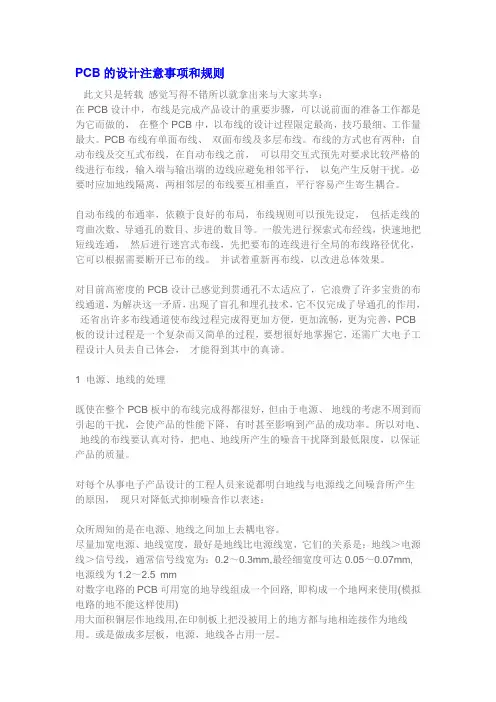

PCB的设计注意事项和规则

此文只是转载 感觉写得不错所以就拿出来与大家共享：

在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的， 在整个PCB中，以布线的设计过程限定最高，技巧最细、工作量最大。PCB布线有单面布线、 双面布线及多层布线。布线的方式也有两种：自动布线及交互式布线，在自动布线之前， 可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行， 以免产生反射干扰。必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。

自动布线的布通率，依赖于良好的布局，布线规则可以预先设定， 包括走线的弯曲次数、导通孔的数目、步进的数目等。一般先进行探索式布经线，快速地把短线连通， 然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以根据需要断开已布的线。 并试着重新再布线，以改进总体效果。

对目前高密度的PCB设计已感觉到贯通孔不太适应了， 它浪费了许多宝贵的布线通道，为解决这一矛盾，出现了盲孔和埋孔技术，它不仅完成了导通孔的作用， 还省出许多布线通道使布线过程完成得更加方便，更加流畅，更为完善，PCB

板的设计过程是一个复杂而又简单的过程，要想很好地掌握它，还需广大电子工程设计人员去自已体会， 才能得到其中的真谛。

1 电源、地线的处理

既使在整个PCB板中的布线完成得都很好，但由于电源、 地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。所以对电、 地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。

对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因， 现只对降低式抑制噪音作以表述：

众所周知的是在电源、地线之间加上去耦电容。

尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5 mm

PCBLAYOUT安规设计注意事项

PCB（Printed Circuit Board）Layout的设计是电子工程师在电路设计中不可或缺的一部分。PCB Layout的设计必须遵循一定的安规设计准则和注意事项，以确保最终产品的质量符合相关法规和标准，同时还要保证电路板能够正常工作。下面将介绍一些PCB Layout的安规设计注意事项。

1. 防静电破坏

静电对于电子元器件的损坏是十分严重的。在PCB Layout中，我们必须考虑如何减少静电破坏的风险，并确保PCB板及其上元器件不遭受静电损坏。

对于一些静电敏感的元器件，如场效应晶体管等，我们需要注意以下几点：

（1）在装配元器件之前，要确保工作区域的接地系统得到有效的连接；

（2）元器件需要使用袋式包装或者静电包装，确保元器件表面的防静电材料不受损坏；

（3）在PCB Layout上，为防止静电累积，要合理安排元器件的布局，对那些静电敏感的部分，需要进行特殊处理。

2. 灵敏度和抗干扰能力

在PCB Layout设计中，元器件的灵敏度和通信接口的干扰容忍度十分重要。在光、磁、电场和射频辐射等电磁干扰的环境下，必要时需要采取一些措施来保证电路板的抗干扰能力。例如，为了减少介质损失，一种方法是使用高频线路的微带线（microstrip lines）。

3. 温度和湿度

电子元器件的温度和湿度对它们的性能和寿命都有很大的影响。在PCB Layout设计中，我们需要考虑环境条件，并采取必要的措施来确保元器件长期稳定工作。例如在元器件周围设置散热装置或者风扇，以保持元器件周围的温度。这样可以有效降低元器件电阻和电容的漂移，同时还可以提高元器件的稳定性。

4. 接地和电源

接地和电源设计是PCB Layout安规设计中很重要的一部分。在接地设计中，应该遵循单点接地和保持最小全流接地的原则。这种方法可以减少环路电流和降低噪声。在电源设计中，需要考虑到电源稳定性和供电电流等因素。
