管道的沿程阻力系数
管道的沿程阻力系数是指单位长度管道内的阻力损失与单位流量的比值。它是管道流动分析的重要参数，通常用符号λ表示。
管道的沿程阻力系数取决于管道内的摩擦阻力和管道的几何形状。一般地，管道内的摩擦阻力与壁面粗糙度有关，粗糙度越大，阻力系数越大；管道的几何形状则决定了流体的摩擦阻力和惯性阻力的比重，对阻力系数也有影响。
根据实验数据和理论分析，可以得出不同流速下的管道沿程阻力系数，常用的有Darcy-Weisbach公式、Colebrook公式等。其中，Darcy-Weisbach公式描述了粗糙管道的阻力系数，可以表示为：
λ = f(D,Re) × L/D
其中，f是摩擦因子，与管道内壁面摩擦和流体性质有关，D是管道直径，Re是雷诺数，L是管道长度。 Colebrook公式是估算管道内壁面摩擦系数的经验公式，可以表示为：
1/√λ = -2log10(k/D/3.7 + 2.51/Re√λ)
其中，k是管道中的粗糙度，D是管道直径，Re是雷诺数。
在模型图中可以找到沿管道的阻力系数，即λ、re和K/D的关系曲线，这是液压系统中常用的。K是管内壁的绝对粗糙度。
管道沿线水头损失计算：H=λ（L/D）[v^2/（2G）]
对于管内层流：λ=64/re（雷诺数re=VD/ν）
圆管粗糙过渡区：1/√（λ）=-2*LG[K/（3.7d）+2.51/re√（λ）]
对于管的湍流粗糙区：1/√（λ）=-2*LG[K/（3.7d）]也可用作λ=0.11（K/D）^0.25
还有许多经验公式：
例如，钢管和铸铁管的Shevlev公式为：过渡粗糙区（V<1.2m/s）：λ=（0.0179/D^0.3）*（1+0.867/V）^0.3；阻力平方面积（V>=1.2m/s）：λ=0.21/D^0.3
摩擦阻力：流体流经一定直径的直管时，由于流体的内摩擦而产生阻力。电阻与距离的长度成正比。
简介
在计算管道沿程阻力损失（直管阻力）的公式中，λ-摩擦系数与雷诺数Re和壁面粗糙度ε有关，可以通过实验测量或计算。
层流
如何确定一个通道的阻力系数
对于层流，可以从理论上严格推断。
在工程中，湍流的确定有两种方法：一种是基于湍流半经验理论结合实验结果，另一种是直接根据实验结果综合阻力系数的经验公式。前者具有更一般的含义。
沿途阻力系数变化规律3-8计算沿途水头损失的经验公式3-3--8沿途水头损失的经验公式3-9局部水头损失3-9局部水头损失3-7沿程阻力系数的变化规律可从本章各节中了解。对于层流，沿程阻力系数的规律是已知的。到目前为止，还没有一个沿程阻力系数的理论公式。为了探索沿程阻力系数的变化规律，尼古拉斯进行了一系列实验研究，揭示了沿途水头损失的规律。下面介绍这一重要的实验研究成果。1尼古拉斯试验条件。
管道的人工粗糙表面：在管壁上粘上相同尺寸的均匀砂粒。注：此粗糙表面与天然粗糙表面完全不同。相对粗糙度：Δ/r0相对平滑度：r0/ΔΔ=dr0沿途阻力系数试验装置
实验二 管路沿程阻力系数测定实验
一、实验目的
1、掌握流体流经管道时沿程阻力损失的测定方法。
2、测定流体经过直管时的沿程阻力，确定沿程阻力 λ 与 Re 的关系。
3、学会压差计和流量计的使用。
二、实验成果及要求
1． 有关常数。
实验装置台号
圆管直径d1=15cm, d2=20cm, d3=25cm，量测段长度L=85cm。及计算（见表1）。
2．绘图分析* 绘制lgυ～lghf曲线，并确定指数关系值m的大小。在厘米纸上以lgυ为横坐标，以lghf为纵坐标，点绘所测的lgυ～lghf关系曲线，根据具体情况连成一段或几段直线。求厘米纸上直线的斜率
2212lglglglgffhhm
将从图上求得的m值与已知各流区的m值（即层流m=1，光滑管流区m=1.75，粗糙管紊流区m=2.0，紊流过渡区1.75
表1 记录及计算表
次
序 体积
cm3 时间
s 流量
Q
cm3/s 流速
v
cm/s 水温
C 粘度
v
cm2/s 雷诺数
Re 比压计数
cm 沿程损失
hf
cm 流程损失
系数λ Re<2320
eR64
h1 h2
1 2000 43.2 46.3 30.073 20.1 1.003 4197.646 72.1 68.1 4 0.014 0.015
2 2000 16.3 122.7 79.697 20.1 1.003 11124.216 89.1 79.6 9.5 0.005 0.006
3 2000 10.9 183.5 119.188 20.1 1.003 16636.460 67.3 50.2 17.1 0.004 0.004
4 2000 44.9 44.4 28.839 20.1 1.003 4025.389 80.2 76.8 3.4 0.013 0.016
QUARTERLY REPORT FOR MONTHLY PERIOD －FROM______ TO ______
TRAINEE_________
Summary of work performed during the quarter considered important and convering what was
learned from these experiences, including as necessary examples of detailed analysis or the
presentation of a particular aspect of the training undertaken during the period.
Engineering Supervisor Comments:
Signature:____________________________ ________________
Engineering Supervisor Date 空调水系统的水力计算
根据舒适性空调冷热媒参数，应对冷热源装置、末端设备、循环水泵功率等进行考虑,因此,空调冷水供回水温差应大于等于5℃.
一、沿程阻力（摩擦阻力）
流体流经一定管径的直管时，由于流体内摩擦力而产生的阻力，阻力的大小与路程长度成正比的叫做沿程阻力∆pm,即
∆pm=λ∙ld∙ρ∙v22 (1—1）

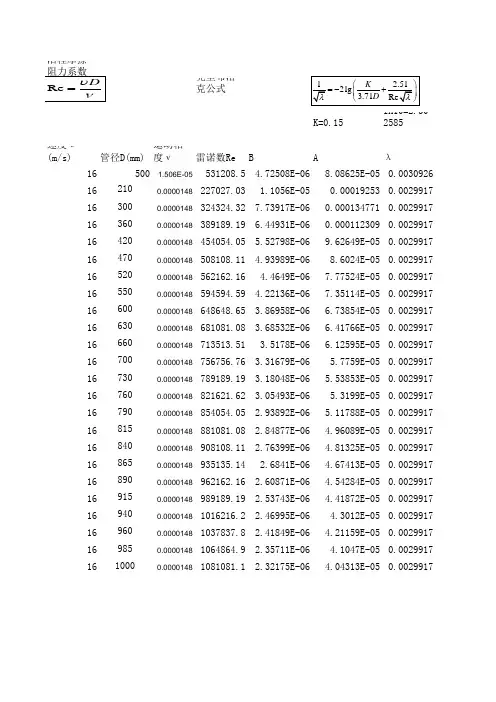

沿程摩擦阻力系数计算克里布洛克公式
K=0.15ln10=2.302585
速度υ(m/s)管径D(mm)运动粘度ν(m2/s)雷诺数ReBAλ165001.506E-05531208.54.72508E-068.08625E-050.0030926162100.0000148227027.031.1056E-050.000192530.0029917163000.0000148
324324.327.73917E-060.0001347710.0029917163600.0000148389189.196.44931E-060.0001123090.0029917164200.0000148454054.055.52798E-069.62649E-050.0029917164700.0000148508108.114.93989E-068.6024E-050.0029917165200.0000148562162.164.4649E-067.77524E-050.0029917165500.0000148594594.594.22136E-067.35114E-050.0029917166000.0000148648648.653.86958E-066.73854E-050.0029917166300.0000148681081.083.68532E-066.41766E-050.0029917166600.0000148713513.513.5178E-066.12595E-050.0029917167000.0000148756756.763.31679E-065.7759E-050.0029917167300.0000148789189.193.18048E-065.53853E-050.0029917167600.0000148821621.623.05493E-065.3199E-050.0029917167900.0000148854054.052.93892E-065.11788E-050.0029917168150.0000148881081.082.84877E-064.96089E-050.0029917168400.0000148908108.112.76399E-064.81325E-050.0029917168650.0000148935135.142.6841E-064.67413E-050.0029917168900.0000148962162.162.60871E-064.54284E-050.0029917169150.0000148989189.192.53743E-064.41872E-050.0029917169400.00001481016216.22.46995E-064.3012E-050.0029917169600.00001481037837.82.41849E-064.21159E-050.0029917169850.00001481064864.92.35711E-064.1047E-050.00299171610000.00001481081081.12.32175E-064.04313E-050.0029917ReD12.512lg3.71ReKD02585
