场效应管及三级管型号大全

场效应管及三级管型号大全

场效应管及三级管型号大全

晶体管型号 反压Vbe0 电流Icm 功率Pcm 放大系数 特征频率 管子类型

IRFU020 50V 15A 42W * * NMOS场效应

IRFPG42 1000V 4A 150W * * NMOS场效应

IRFPF40 900V 4.7A 150W * * NMOS场效应

IRFP9240 200V 12A 150W * * PMOS场效应

IRFP9140 100V 19A 150W * * PMOS场效应

IRFP460 500V 20A 250W * * NMOS场效应

IRFP450 500V 14A 180W * * NMOS场效应

IRFP440 500V 8A 150W * * NMOS场效应

IRFP353 350V 14A 180W * * NMOS场效应

IRFP350 400V 16A 180W * * NMOS场效应

IRFP340 400V 10A 150W * * NMOS场效应

IRFP250 200V 33A 180W * * NMOS场效应

IRFP240 200V 19A 150W * * NMOS场效应

IRFP150 100V 40A 180W * * NMOS场效应

晶体管型号 反压Vbe0 电流Icm 功率Pcm 放大系数 特征频率 管子类型

IRFP140 100V 30A 150W * * NMOS场效应

IRFP054 60V 65A 180W * * NMOS场效应

IRFI744 400V 4A 32W * * NMOS场效应

IRFI730 400V 4A 32W * * NMOS场效应

IRFD9120 100V 1A 1W * * NMOS场效应

IRFD123 80V 1.1A 1W * * NMOS场效应

IRFD120 100V 1.3A 1W * * NMOS场效应

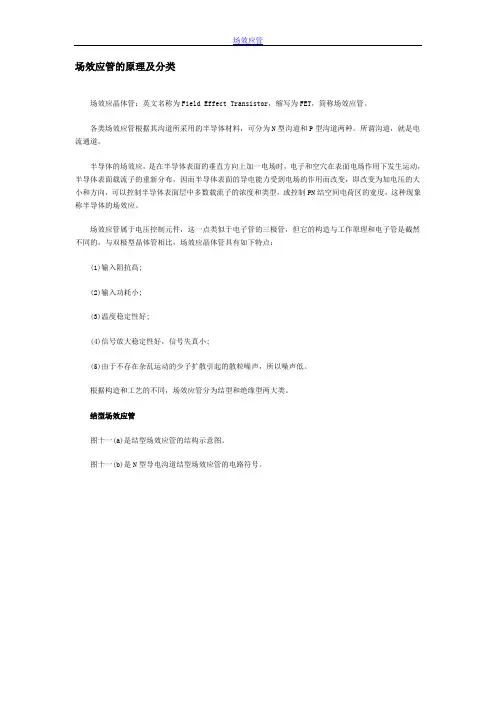

场效应管的原理及分类

场效应管的原理及分类

场效应管

场效应管的原理及分类

场效应晶体管：英文名称为Field Effect Transistor，缩写为FET，简称场效应管。

各类场效应管根据其沟道所采用的半导体材料，可分为N型沟道和P型沟道两种。所谓沟道，就是电流通道。

半导体的场效应，是在半导体表面的垂直方向上加一电场时，电子和空穴在表面电场作用下发生运动，半导体表面载流子的重新分布，因而半导体表面的导电能力受到电场的作用而改变，即改变为加电压的大小和方向，可以控制半导体表面层中多数载流子的浓度和类型，或控制PN结空间电荷区的宽度，这种现象称半导体的场效应。

场效应管属于电压控制元件，这一点类似于电子管的三极管，但它的构造与工作原理和电子管是截然不同的，与双极型晶体管相比，场效应晶体管具有如下特点：

(1)输入阻抗高;

(2)输入功耗小;

(3)温度稳定性好;

(4)信号放大稳定性好，信号失真小;

(5)由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。

根据构造和工艺的不同，场效应管分为结型和绝缘型两大类。

结型场效应管

图十一(a)是结型场效应管的结构示意图。

图十一(b)是N型导电沟道结型场效应管的电路符号。 场效应管

在两个高掺杂的P区中间，夹着一层低掺杂的N区(N区一般做得很薄)，形成了两个PN结。在N区的两端各做一个欧姆接触电极，在两个P区上也做上欧姆电极，并把这两个P区连起来，就构成了一个场效应管。从N型区引出的两个电极分别为源极S和漏极D，从两个P区引出的电极叫栅极G，很薄的N区称为导电沟道。

绝缘栅型场效应管

绝缘栅型场效应管又分为增强型和耗尽型两种，我们称在正常情况下导通的为耗尽型场效应管，在正常情况下断开的称增强型效应管。增强型场效应管特点：当Vgs = 0时Id(漏极电流) = 0，只有当Vgs增加到某一个值时才开始导通，有漏极电流产生。并称开始出现漏极电流时的栅源电压Vgs为开启电压。

场效应管介绍

场效应管介绍

. . 场效应管原理

场效应管是只有一种载流子参与导电的半导体器件，是一种用输入电压控制输出电流的半导体器件。有N沟道器件和P沟道器件。有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field

Effect Transister) 之分。IGFET也称金属-氧化物-半导体三极管MOSFET （Metal Oxide Semiconductor FET）。 1.1

1.1.1

MOS场效应管

MOS场效应管有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟道和P沟道两种导电类型。场效应管有三个电极：

D(Drain) 称为漏极，相当双极型三极管的集电极；

G(Gate) 称为栅极，相当于双极型三极管的基极；

S(Source) 称为源极，相当于双极型三极管的发射极。

增强型MOS(EMOS)场效应管

一、工作原理

1．沟道形成原理

当VGS=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压不会在D、S间形成电流。

当栅极加有电压时，若0＜VGS＜VGS(th)时，通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。

进一步增加VGS，当VGS＞VGS(th)时（ VGS(th) 称为开启电压），由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。如果此时加有漏源电压，就可以形成漏极电流ID。在栅极下方形成的导电沟

1

线性电子电路教案

道中的电子，因与P型半导体的载流子空穴极性相反，故称为反型层（inversion layer）。随着VGS的继续增加，ID将不断增加。在VGS=0V时ID=0，只有当VGS＞VGS(th)后才会出现漏极电流，这种MOS管称为增强型MOS管。
