维氏硬度计说明书

目 录

一 注意事项

 操作前提示

一 注意事项 ────────────────────── 2

二 硬度计简介 ───────────────────── 2

三 型号编制说明──────────────────── 2

四 硬度计的外型结构────────────────── 3

五 技术参数 ────────────────────── 3

光学系统 ────────────────────── 3

试验力 ──────────────────────— 4

六 硬度计的安装 ──────────────────── 4

七 各键的功能 ───────────────────── 5

八 如何进行测试 ──────────────────── 6

试验力的选择 ──────────────────── 6

测微目镜归零 ──────────────────── 7

测量压痕对角线 ─────────────────── 8

九 光源调整 ────────────────────── 8

更换灯泡 ────────────────────── 9

十 注意事项 ────────────────────── 9

维氏硬度试件最小厚度—试验力—硬度关系 ─────── 10

十一 附表 ──────────────────────── 11

维氏硬度计的示值重复性附表1───────────── 11

维氏硬度计的示值误差附表2────────────── 11

十二 附件（装箱单）──────────────────── 12

选配附件 ────────────────────── 12 1. 本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求

2. 在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。

3. 仪器安装调试时请十分小心地撕下用于保护压头运输防震的胶带纸，如用力过度将会破坏压头的定位精度。

4. 仪器各电器元件、开关插座安装位置严禁自行拆装，如果擅自拆装，将可能引发事故。

5. 硬度计在加载、保荷和卸载过程中如发现紧急情况，立即按，终止测试，然后按复位开关，使仪器恢复到初始状态。

6. 本单位致力于提高硬度计的质量，不断更新结构，若使用说明书所述内容与仪器结构略有不同，恕不另行通知，敬请谅解。

二 硬度计简介

1. 电脑式维氏系列硬度计是光、机、电一体化的高新技术产品，它造型新颖、美观，具有良好的直观性、可操作性和可靠性，是测试维氏硬度的理想产品。

2. 仪器采用闭环式加载控制系统，使试验力精度提高，示值的重复性及稳定性佳。

3. 操作面板的按键输入：

 任意选择试验力；

 预置试验力保持时间；

 调节测量光源的强弱；

 读取压痕对角线的长度、按键输入后，屏幕上显示硬度值（HV），并提示硬度的测试次数等。

4. 本硬度计适用于测量微小、薄型试件，表面渗、镀处理后的零件。还可对玛瑙、玻璃等脆性材料的维氏硬度测定，是科研单位、大专院校、生产企业和检测机构进行研究和测试的理想硬度测试仪器。

5. 本硬度计配置内置式CCD装置。

三 型号编制说明

例：HVPC—5 / 10 / 30 / 50

最大试验力分别为：

49.03（5 kg）、98.07N（10kgf）、294.2N（30kgf）、490.3N（50kgf）

电脑式维氏硬度计 四 硬度计的外型结构

五 技术参数

1 光学系统：

 测量显微镜总放大倍数： 1. 上盖 2. 测微目镜 3. 转塔 4. 压头 5. 试台

6. 螺钉 7. 升降丝杆 8. 开关 9. 保险丝和电源线

10. 水平调节螺钉 11. 操作面板 12. 手轮 13. 观察物镜

14. 测量物镜 15. 定位毂轮 16. 测量毂轮 17. 测量光源 18.紧停开关

产品型号 测微目镜 测量物镜 总放大倍数 观察物镜

HVPC-5

10× 40× 400倍 20×

HVPC-10 20× 200倍 10×

HVPC-30

10× 100倍 20× HVPC-50

注意：一般观察物镜是不能参与测量（配置CCD装置时两个物镜可以测量） 图1 

最小检测单位：

总放大倍数 最小检测单位

100倍 1.00 μm

200倍 0.50 μm

400倍 0.25 μm

2 试验力：

3 加试验力控制： 自动（加荷/保荷/卸荷）

4 物镜和压头切换：手动切换

5 保荷时间： 0~60 s（每5秒为一单位）

6节能模式： 约10分钟不用后自动进入待机模式。按任意键唤醒硬度计的节能模式，继续进行测试。

7 电源： （110~220）V； AV（60~50）Hz

8 试件：

 最大高度： 170 mm

 最大深度： 130 mm（从中心算起）

9 主机尺寸（长×宽×高）：530×280×630 mm

10 重量： 约50 kg

六 硬度计的安装

1 硬度计的工作条件

1.1 在室温（23±5）℃的范围内。

1.2 在稳固的基础上水平安置。

1.3 在无震动的环境中。

1.4 周围无腐蚀性介质。 标尺 试验力（N）

HVPC-5 2.942（0.3kg）、4.903（0.5kg）、9.807（1kg）、19.61（2kg）、24.52（2.5kg）、29.42（3kg）、49.03（5 kg）

HVPC-10 2.942（0.3kg）、4.903（0.5kg）、9.807（1kg）、19.61（2kg）、24.52（2.5kg）、

29.42（3kg）、49.03（5kg）、98.07（10 kg）

HVPC-30 4.903（0.5kg）、9.807（1kg）、19.61（2kg）、24.52（2.5kg）、29.42（3kg）49.03（5kg）、98.07（10kg）、196.1（20kg）、294.2（30kg）

HVPC-50 9.807（1kg）、19.61（2kg）、24.52（2.5kg）、29.42（3kg）、49.03（5kg）98.07（10kg）、196.1（20kg）、294.2（30kg）、490.3（50kg）

250  90

(450)

图2 6

L - 5

L+ 上档键：数字。

下档键：测微目镜内测量光源亮度增强（或减弱）键。1.5 室内相对湿度不大于65%。

2 拆箱和安装

2.1 剪开包装箱上的打包带，取出仪器的防震垫，从包装箱中取出仪器和附件箱.

2.2 将仪器安放在预先准备好的稳固的工作台上；（工作台的制作可参考图2）

2.3 将四个水平调节螺钉从附件箱中取出，旋在仪器底面的螺孔内。拆去升降丝杆与手轮上的纱带。

2.4 两手同时轻轻撕下用于压头防震的胶带纸。用擦镜纸沾上少量乙醚，轻轻擦清压头（两手抓着擦镜纸两端轻轻地在压头上移动几下即可）。

2.5 拔出目镜管的防尘盖，将测微目镜从附件箱中取出，插入目镜管的孔内，要求插到底。

2.6 将试台轴插入升降丝杆孔内。

2.7 从附件箱中取出水平仪，放在试台上， 调节四个水平调节螺钉，使水泡居中。

七 各键的功能（图3）

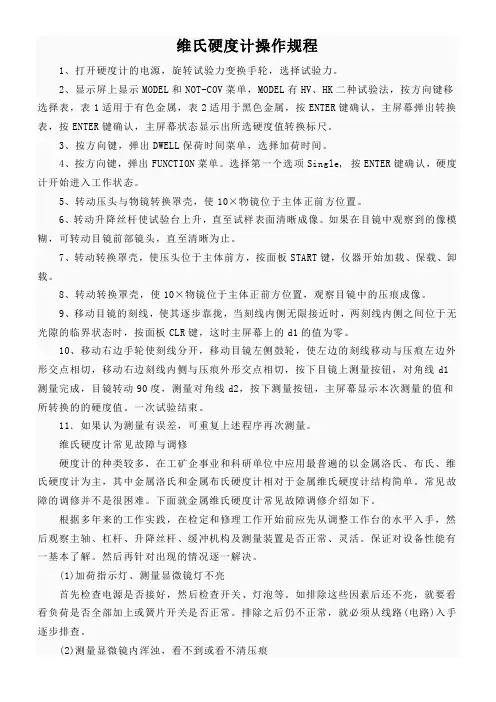

八 如何进行测试

1 电源线与硬度计进行连接，打开电源开关，使测微目镜光源和显示屏同时亮，此时显示屏上显示如下：

2 试验力的选择：

 开机时面板上的下档键有效 D1：0.00 HV：

D2： T：15 N：D1/D2：压痕对角线长度；HV：维氏硬度值；T：保荷时间；N：测试次数；F：图上档键：数字。

下档键：置零键；按此键试验力剩余力值置零。 1

CLR-F 2

CLR-D 上档键：数字。

下档键：置零键；按此键

D1/D2的数据置零。 0

F - 3

F+ 上档键：数字。

下档键：试验力递增（或减少）键。每按一次，试验力（或减少）一档。 0

T - 3

T+ 上档键：数字。

下档键：保荷时间递增（或减少）键。每按一次递增

（或减少）5秒。

上档键：小数点。

下档键：按键后。再按该键表示下档键有效，光标消失。 · 上档键：数字。

下档键：按键后，再按该键表示上档数字键有效，光标闪烁。 4

上档键：数字。

下档键：启动键，按此键电机转动，加试验力。 7

START 二次确认键：将第一次测量的压痕对角线数值输入D1，按二次该键后确认，同样方法输入D2，再按二次该键后确认，屏幕显示硬度值（HV）

特殊功能键：先按此键，再按< > 键表示上档数字键有效,光标闪烁。如果按< > 键表示下档键有效，光标消失 #

SPEC  按或键，选择试验力（98.07N）

3 测微目镜光源的选择：

 按或键，选择测量光源的亮暗

4 试验力保荷时间的选择：

 按或键，修改试验力的保荷时间

5 测微目镜归零

5.1旋转测微目镜的眼罩，使目镜内的两条刻线清晰。

5.2测微目镜的零位在出厂时已调准，客户在使用中可能会有偏差，应定期进行零位校准，当出现偏差时调整方法：转动测量毂轮，使两刻线内侧边缘无限接近，刻线间的透光缝逐渐减少，趋于无光隙的临界状态时，测量毂轮“0”位应对齐。若“0”位没对齐则松开螺钉，重新对零后再旋紧螺钉见图4。

6 开始测试

6.1 转动转塔，使测量物镜处于仪器的正前方工作位置。

6.2 将试件放在试台上，转动手轮，使试台上升进行对焦。眼睛接近测微目镜，移动试件观察，当试件离物镜下端：

 10╳物镜约6mm；20╳物镜约4mm；40╳物镜约1mm时

在目镜的视场中心出现明亮光斑，说明已非常接近聚焦平面，这时应很缓慢地上升试台，直至在目镜中观察到成像清晰，说明聚焦成功。

6.3 将压头转到仪器的正前方，此时压头顶尖与试件平面之间的间隙约为0.4mm。 6.4 按操作面板上的键，系统开始自动测试（显示屏左下角显示有剩余力时，请按< CLR-F>键置零）

 仪器自动加载试验力（LOADING）指示灯亮

 试验力施加完毕（DWELL）延时指示灯亮，显示屏上保荷时间倒计时至“0”

 延时时间结束，（UNLOADING）指示灯亮，仪器自动卸除试验力，直到此灯暗后，试验力卸荷完毕。 图4

小心！转动砖塔时应避免接触物镜和压头，否则造成压痕窜动或压头移位。调焦时应小心谨慎，避免试件与压头或镜头发生碰撞。两者碰撞会造成零件损坏。 松开螺钉,重新对零
