湿法(HPF)脱硫

HPF法脱硫第一节HPF法脱硫HPF法脱硫属液相催化氧化法脱硫，HPF催化剂在脱硫和再生全过程中均有催化作用，是利用焦炉煤气中的氨作吸收剂，以HPF为催化剂的湿式氧化脱硫，煤气中的H2S等酸性组分由气相进入液相与氨反应，转化为硫氢化铵等酸性铵盐，再在空气中氧的氧化下转化为元素硫。

HPF法脱硫选择使用HPF(醌钻铁类)复合型催化剂，可使焦炉煤气的脱硫效率达到99％左右。

一、HPF法脱硫的基本反应1、脱硫反应NH3+H2O NH4OHNH4OH +H2S NH4HS + H2ONH4OH + HCNNH4CN+H2ONH4OH+CO2 NH4HCO3NH4OH+NH4HCO3(NH4)2CO3+H2ONH4OH+ NH4HS +( x-1)SX(NH4)2 SX + H2O2NH4HS+(NH4)2CO3 +2( x-1)S2 (NH4)2 SX+ CO2+ H2ONH4++ NH4HCO3NH4HOO-+H2ONH4HS + NH4HCO3+( x-1)S(NH4)2SX+CO2+H2ONH4CN+(NH4)2 SX NH4CNS+ (NH4)2S(X-1)(NH4)2S(X-1) +S(NH4)2SX2、再生反应NH4HS+1/2O2 S↓+ NH4OH(NH4)2SX+1/2O2+H2O SX↓+2 NH4OHNH4CNS H2N-CS-NH2 H2N-CHS=NHH2N-CS-NH2+1/2O2 H2N-CO-NH2+S↓H2N-CO-NH2 +2H2O (NH4)2CO3 2 NH4OH + CO23、副反应2NH4HS+2O2 (NH4)2 S2O3+H2O2(NH4)2 S2O3+O2 (NH4)2 SO4+2S↓HPF脱硫的催化剂是由对苯二酚（H）、PDS(双环酞氰酤六磺酸铵)、硫酸亚铁（F）组成的水溶液其中还含有少量的ADA，硫酸锰，水杨酸等助催化剂，关于HPF脱硫催化剂的催化作用机理目前尚在进一步研究之中，各组分在脱硫溶液的参考浓度为：H(对苯二酚) 0.1～0.2g/l；PDS (4～10)×10-6(质量分数)；F(硫酸亚铁) 0.1～0.2g/l ；ADA0.3～0.4g/l，其它组分的最佳含量仍在探索中。

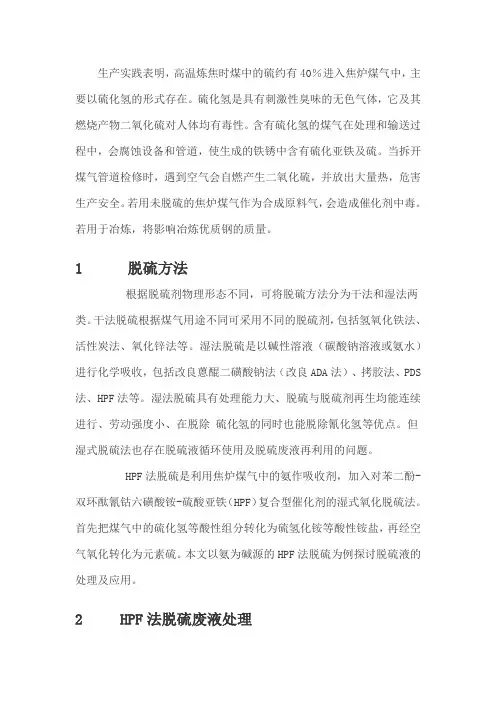

生产实践表明，高温炼焦时煤中的硫约有40％进入焦炉煤气中，主要以硫化氢的形式存在。

硫化氢是具有刺激性臭味的无色气体，它及其燃烧产物二氧化硫对人体均有毒性。

含有硫化氢的煤气在处理和输送过程中，会腐蚀设备和管道，使生成的铁锈中含有硫化亚铁及硫。

当拆开煤气管道检修时，遇到空气会自燃产生二氧化硫，并放出大量热，危害生产安全。

若用未脱硫的焦炉煤气作为合成原料气，会造成催化剂中毒。

若用于冶炼，将影响冶炼优质钢的质量。

1 脱硫方法根据脱硫剂物理形态不同，可将脱硫方法分为干法和湿法两类。

干法脱硫根据煤气用途不同可采用不同的脱硫剂，包括氢氧化铁法、活性炭法、氧化锌法等。

湿法脱硫是以碱性溶液（碳酸钠溶液或氨水）进行化学吸收，包括改良蒽醌二磺酸钠法（改良ADA法）、拷胶法、PDS 法、HPF法等。

湿法脱硫具有处理能力大、脱硫与脱硫剂再生均能连续进行、劳动强度小、在脱除硫化氢的同时也能脱除氰化氢等优点。

但湿式脱硫法也存在脱硫液循环使用及脱硫废液再利用的问题。

HPF法脱硫是利用焦炉煤气中的氨作吸收剂，加入对苯二酚-双环酞氰钴六磺酸铵-硫酸亚铁（HPF）复合型催化剂的湿式氧化脱硫法。

首先把煤气中的硫化氢等酸性组分转化为硫氢化铵等酸性铵盐，再经空气氧化转化为元素硫。

本文以氨为碱源的HPF法脱硫为例探讨脱硫液的处理及应用。

2 HPF法脱硫废液处理2.1 HPF法脱硫简介以氨为碱源的HPF法煤气脱硫的主要反应如下。

NH3+H2O → NH4OHH2S+ NH4OH → NH4HS+H2ONH4OH+HCN → NH4CN+H2ONH4OH+CO2 → NH4HCO3NH4HS+ NH4HCO3+(x-1)S→ (NH4)2S x+CO2+ H2ONH4CN+(NH4)2S x→ NH4SCN+(NH4)2S x-1NH4HS+1/2O2→ S↓+NH4OH(NH4)2S x+1/2O2+H2O → xS↓＋2NH4OH2NH4HS＋2 (NH4)2S2O3+H2O2(NH4)2S2O3+ O2→ 2(NH4)2SO4+2S↓ HPF法脱硫时需要加入催化剂，以促进反应的进行，使用的催化剂是由对苯二酚、双环太氰钴六磺酸铵（PDS）、硫酸亚铁组成的水溶液，其中还含有少量的ADA、硫酸锰、水杨酸等助催化剂。
