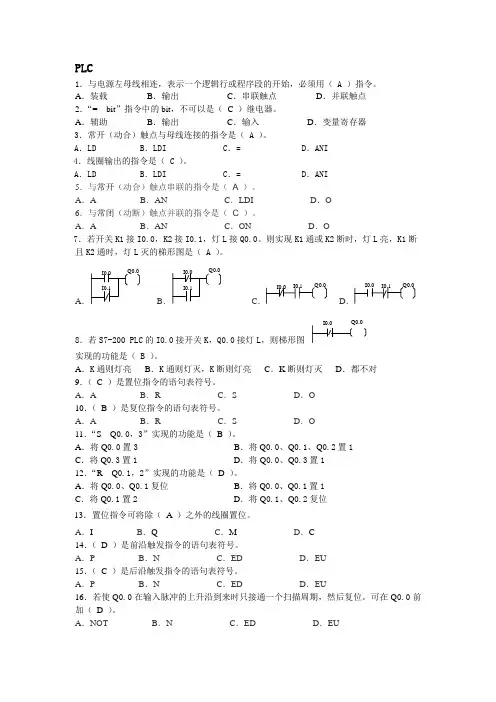

仪表技能大赛测试题及标准答案

PLC1．与电源左母线相连，表示一个逻辑行或程序段的开始，必须用（ A ）指令。

A．装载B．输出C．串联触点D．并联触点2．“= bit”指令中的bit，不可以是（C ）继电器。

A．辅助B．输出C．输入D．变量寄存器3．常开（动合）触点与母线连接的指令是（ A ）。

A．LD B．LDI C．= D．ANI4．线圈输出的指令是（ C ）。

A．LD B．LDI C．= D．ANI5．与常开（动合）触点串联的指令是（A）。

A．A B．AN C．LDI D．O6．与常闭（动断）触点并联的指令是（C）。

A．A B．AN C．ON D．O7．若开关K1接I0.0，K2接I0.1，灯L接Q0.0。

则实现K1通或K2断时，灯L亮，K1断且K2通时，灯L灭的梯形图是（ A ）。

A．I0.0I0.1Q0.0B．I0.0I0.1Q0.0C．I0.0 I0.1 Q0.0D．I0.0 I0.1 Q0.08．若S7-200 PLC的I0.0接开关K，Q0.0接灯L，则梯形图I0.0 Q0.0实现的功能是（ B ）。

A．K通则灯亮B．K通则灯灭，K断则灯亮C．K断则灯灭D．都不对9．（C ）是置位指令的语句表符号。

A．A B．R C．S D．O10．（B ）是复位指令的语句表符号。

A．A B．R C．S D．O11．“S Q0.0，3”实现的功能是（B ）。

A．将Q0.0置3B．将Q0.0、Q0.1、Q0.2置1C．将Q0.3置1D．将Q0.0、Q0.3置112．“R Q0.1，2”实现的功能是（D ）。

A．将Q0.0、Q0.1复位B．将Q0.0、Q0.1置1C．将Q0.1置2D．将Q0.1、Q0.2复位13．置位指令可将除（A ）之外的线圈置位。

A．I B．Q C．M D．C14．（D ）是前沿触发指令的语句表符号。

A．P B．N C．ED D．EU15．（C ）是后沿触发指令的语句表符号。

A．P B．N C．ED D．EU16．若使Q0.0在输入脉冲的上升沿到来时只接通一个扫描周期，然后复位。

PLC1．与电源左母线相连，表示一个逻辑行或程序段的开始，必须用（ A ）指令。

A．装载B．输出C．串联触点D．并联触点2．“= bit”指令中的bit，不可以是（C ）继电器。

A．辅助B．输出C．输入D．变量寄存器3．常开（动合）触点与母线连接的指令是（ A ）。

A．LD B．LDI C．= D．ANI4．线圈输出的指令是（ C ）。

A．LD B．LDI C．= D．ANI5．与常开（动合）触点串联的指令是（A）。

A．A B．AN C．LDI D．O6．与常闭（动断）触点并联的指令是（C）。

A．A B．AN C．ON D．O7．若开关K1接I0.0，K2接I0.1，灯L接Q0.0。

则实现K1通或K2断时，灯L亮，K1断且K2通时，灯L灭的梯形图是（ A ）。

A．I0.0I0.1Q0.0B．I0.0I0.1Q0.0C．I0.0 I0.1 Q0.0D．I0.0 I0.1 Q0.08．若S7-200 PLC的I0.0接开关K，Q0.0接灯L，则梯形图I0.0 Q0.0实现的功能是（ B ）。

A．K通则灯亮B．K通则灯灭，K断则灯亮C．K断则灯灭D．都不对9．（C ）是置位指令的语句表符号。

A．A B．R C．S D．O10．（B ）是复位指令的语句表符号。

A．A B．R C．S D．O11．“S Q0.0，3”实现的功能是（B ）。

A．将Q0.0置3B．将Q0.0、Q0.1、Q0.2置1C．将Q0.3置1D．将Q0.0、Q0.3置112．“R Q0.1，2”实现的功能是（D ）。

A．将Q0.0、Q0.1复位B．将Q0.0、Q0.1置1C．将Q0.1置2D．将Q0.1、Q0.2复位13．置位指令可将除（A ）之外的线圈置位。

A．I B．Q C．M D．C14．（D ）是前沿触发指令的语句表符号。

A．P B．N C．ED D．EU15．（C ）是后沿触发指令的语句表符号。

A．P B．N C．ED D．EU16．若使Q0.0在输入脉冲的上升沿到来时只接通一个扫描周期，然后复位。

天津渤海职业技术学院电气工程系生产过程自动化教研室仪表维修工技能大赛应知试题与答案一、选择题仪表知识部分：1．在流量补偿中进行的压力、温度修正是修正的（A）误差。

A．系统误差B．偶然误差C．疏忽误差D．静态误差2．调节阀阀盖四氟填料的工作温度不适用于（D）。

A．20～150℃B．-40～250℃C．-40～450℃（加散热法）D．200～600℃3．我们无法控制的误差是（C）。

A．疏忽误差B．缓变误差C．随机误差D．系统误差4．仪表设备使用24V DC电源的电压，其电压范围不超过（C）。

A．±1％B．±3％C．±5％D．±10％5．膜盒结构的差压变送器通常所测差压比工作压力小得多，由于操作或其他因素难免会使膜盒单向受压，为了使测量元件不因此而受到影响，所以在膜盒结构中都有（D）。

A．限位装置B．锁定装置C．泄压装置D．单向过载保护装置6．选择调节器正反作用的目的是使调节器、调节阀、对象三个环节组合起来在控制系统中起到（C）作用。

A．调节B．正反馈C．负反馈D．闭环7．仪表校验点应在全刻度范围均匀选取，其数目除特殊规定外，不应小于（B）点。

A．6B．5C．4D．38．仪表施工图是施工的依据，也是（D）的依据。

A．交工验收B．编制施工图预算C．工程结算D．以上三项9．以完全真空作为零标准表示的压力称为（A）。

A．绝对压力B．差压力C．表压力D．负压力10．本质安全型线路敷设完毕后，要用50Hz、500V交流电压进行（A）min试验，如没有击穿表明其绝缘性能符合要求。

A．1B．2C．5D．1O11．仪表的精度级别是指仪表的（D）。

A．误差B．基本误差C．最大误差D．基本误差和最大允许值12．抗干扰有许多方式，其中双绞线是（B）方式。

A．物理隔离B．减小磁干扰C．屏蔽D．消磁13．炉膛火焰检测器一般安装在炉膛火焰中心线的（A），距炉墙最近处，并用压缩空气吹扫，以冷却探头。

仪表维修工技能大赛应知试题与答案试卷七一、选择题1. 在测量蒸汽流量时，在取压口处应加装（ B ）。

A. 集气器B. 冷凝器C. 沉降器D. 隔离器2. 安装压力变送器时，当管内介质为液体时，在管路的最高点应安装（ C ）。

A. 沉降器B. 冷凝器C. 集气器D. 隔离器3. 1.6Mpa工作压力的压力管道属于（ B ）。

A. 低压管道B. 中压管道C. 高压管道D. 超高压管道4. 某压力变送器测量位于上方的管道内燃料气压力，当隔离管内变压器油少量渗漏后，仪表示值（ A ）。

A. 偏低B. 不变C. 偏高D. 稍偏高5. 现要对一台1151AP绝对压力变送器进行检定，已知当地的大气压力为80kPa，仪表的测量范围为20～100kPa，则上电后仪表可能指示在（ D ）左右。

A. 4mAB. 8mAC. 12mAD. 16mA6. 绝对压力变送器与一般压力变送器的主要区别时（ B ）。

A. 测量原理B. 测量结构C. 测量方式D. 测量参数7. 在铠装热电偶中，动态响应性能最好的是（ C ）A. 碰底型B. 不碰底型C. 露头型D. 冒型8. 热电偶补偿导线在（ C ）℃范围内与配套的热电偶保持相同的热电效应特性。

A. 50B. 80C. 100D. 1209. 差压式流量计检修时误将孔板方向装反了会造成（ C ）。

A. 差压计倒指示B. 差压计示值偏高C. 差压计示值偏低D. 对差压计示值无影响10. 浮筒液位计的量程是由（ A ）决定的。

A. 浮筒的长度B. 浮筒的体积C. 介质的密度D. 取压口安装位置11. 孔板入口边缘的尖锐角由于长期受到冲蚀而变钝，这将导致仪表指示值（ B ）。

A. 偏高B. 偏低C. 不变D. 无法确定12. 转子流量计长期使用后转子玷污将使流量示值（ B ）。

A. 偏高B. 偏低C. 不变D. 无法确定13. 浮子钢带液位计当液位变化时，出现指针不动故障，则在下列原因中不可能的是（ D ）。

仪表维修工技能大赛试题与答案天津渤海职业技术学院电气工程系生产过程自动化教研室一、选择题仪表知识部分：1．在流量补偿中进行的压力、温度修正是修正的（A）误差。

A．系统误差B．偶然误差C．疏忽误差D．静态误差2．调节阀阀盖四氟填料的工作温度不适用于（D）。

A．20～150℃B．-40～250℃C．-40～450℃（加散热法）D．200～600℃3．我们无法控制的误差是（C）。

A．疏忽误差B．缓变误差C．随机误差D．系统误差4．仪表设备使用24VDC电源的电压，其电压范围不超过（C）。

A．±1％B．±3％C．±5％D．±10％5．膜盒结构的差压变送器通常所测差压比工作压力小得多，由于操作或其他因素难免会使膜盒单向受压，为了使测量元件不因此而受到影响，所以在膜盒结构中都有（D）。

A．限位装置B．锁定装置C．泄压装置D．单向过载保护装置6．选择调节器正反作用的目的是使调节器、调节阀、对象三个环节组合起来在控制系统中起到（C）作用。

A．调节B．正反馈C．负反馈D．闭环7．仪表校验点应在全刻度范围均匀选取，其数目除特殊规定外，不应小于（B）点。

A．6B．5C．4D．38．仪表施工图是施工的依据，也是（D）的依据。

A．交工验收B．编制施工图预算C．工程结算D．以上三项9．以完全真空作为零标准表示的压力称为（A）。

A．绝对压力B．差压力C．表压力D．负压力10．本质安全型线路敷设完毕后，要用50Hz、500V交流电压进行（A）min试验，如没有击穿表明其绝缘性能符合要求。

A．1B．2C．5D．1O11．仪表的精度级别是指仪表的（D）。

A．误差B．基本误差C．最大误差D．基本误差和最大允许值12．抗干扰有许多方式，其中双绞线是（B）方式。

A．物理隔离B．减小磁干扰C．屏蔽D．消磁13．炉膛火焰检测器一般安装在炉膛火焰中心线的（A），距炉墙最近处，并用压缩空气吹扫，以冷却探头。

仪表考试题及答案一、选择题（每题2分，共20分）1. 仪表的精度等级通常用哪个字母表示？A. PB. SC. TD. R答案：C2. 下列哪个不是测量温度的仪表？A. 温度计B. 压力表C. 热电偶D. 电阻温度计答案：B3. 仪表的量程是指：A. 测量范围的上限B. 测量范围的下限C. 测量范围的上限和下限D. 测量范围的中间值答案：C4. 以下哪种传感器不是用于测量压力？A. 压力传感器B. 温度传感器C. 流量传感器D. 液位传感器答案：B5. 仪表的校准周期一般由哪个因素决定？A. 仪表的精度B. 仪表的使用寿命C. 仪表的使用环境D. 仪表的维护情况答案：C二、填空题（每空1分，共10分）1. 仪表的________是指仪表在规定的条件下，测量值与真值之间的差异。

答案：误差2. 当仪表的输出信号与输入量成________关系时，该仪表被称为线性仪表。

答案：正比3. 仪表的灵敏度是指在________下，输入量变化一个单位时，输出量的变化量。

答案：单位输入量4. 仪表的稳定性是指在________下，仪表在规定时间内保持其性能不变的能力。

答案：规定条件5. 仪表的可靠性是指在规定的条件下和规定时间内，仪表能够________的能力。

答案：正常工作三、简答题（每题5分，共10分）1. 请简述仪表的维护和保养的重要性。

答案：仪表的维护和保养对于确保测量的准确性和延长仪表的使用寿命至关重要。

定期的维护可以预防故障的发生，减少意外停机时间，提高生产效率。

2. 什么是仪表的标定？为什么需要进行标定？答案：仪表的标定是指通过已知的标准量值来校准仪表，以确保其测量结果的准确性。

进行标定是为了消除仪表在使用过程中可能产生的误差，保证测量结果的可靠性。

四、计算题（每题10分，共20分）1. 假设有一个压力表，其量程为0-10MPa，精度等级为1.0级。

如果测量值为5MPa，求其可能的误差范围。

答案：根据精度等级1.0级的定义，误差范围为量程的1%，即0.1MPa。

仪表工技能大赛应知试题与答案试卷十四一、选择题（四选一）Y1。

用一只标准压力表来标定A、B两块就地压力表，标准压力表的读数为1MPa，A、B两块压力表的读数为1.01MPa、0.98MPa，求这两块就地压力表的修正值分别为（ A ）。

A．- 0.1、0.2 B。

0.1、-0.1 C。

– 0.2、0.2 D。

0.1、0.22．仪表校验点应在全刻度范围均匀选取，其数目除特殊规定外，不应小于（ B ）点。

A．6 B．5 C．4 D．33．工业现场压力表的示值表示被测参数的（ C ）A、动压B、全压 C静压 D绝压4. 用电子电位差计测热电偶温度，如果热端温度升高20℃，室温冷端下降20℃则仪表的指示（ A ）A升高20℃ B下降20℃ C不变5. 现有一台精度等级为0.5级的测量仪表，量程为0－10000℃，在正常情况下进行校验，最大绝对误差为60℃，求该仪表的最大引用误差为（ A ）A、0.6%B、0.6C、±0.5%6. 现有两台压力变送器第一台为1级0－600KPa，第二台为1级250－500KPa，测量变化范围320－360KPa的的压力，那台测量准确度高。

（ B ）A、第一台准确度高B、第二台准确度高C、两者结果一样D、不确定7. 在规定的工作条件下，输入保持稳定时，仪表输出在规定时间内保持不变的能力称为仪表的（ C ）A.重复性B.再现性C.稳定性D.可变性8、以下叙述中错误的是（ D ）A.回差包括滞环和死区，并按输出量程的百分数表示B.仪表的灵敏度越大，则仪表越灵敏C.仪表的灵敏限数值越小则仪表越灵敏D.仪表的重复性误差和再现性误差是同一概念9、有两台测温仪表，其测量范围分别是0～800℃和600～1100℃,已知其最大绝对误差为±6℃.则；两台仪表的精度等级分别为（ C ）A.0.75级、1.2级B.1级、1.25级C.1级、1.5级D.0.75级、1.25级10、有一块精度为2.5级,测量范围为0--100KPa的压力表,它的刻度标尺最小应分多少格（ B ）A.20格B.40格C.10格D.25格11、在节流装置的流量测量中进行温度、压力等修正是修正（ B ）A.疏忽误差B.系统误差C.偶然误差D.附加误差12、如果把1151变送器的电源极性接反，则仪表（ B ）A烧坏 B没有输出 C输出跑最大 D输出跑最小13、在管道上安装孔板时，如果将方向装反将会造成（ B ）A.差压计倒指示B.差压计指示变小C.差压计指示变大D.对差压计指示无影响14、用分度号为K的热电偶和与其匹配的补偿导线测量温度，但在接线中把补偿导线的极性接反了，则仪表指示为（ D ）A.偏大B.偏小C.不变D.可能大也可能小15、用于测量流通量的导压管线，阀门组回路中，当正压侧阀门或导压管泄露时，仪表示值将（ A ）A、降低B、升高C、不变16、用于测量流通量的导压管线，阀门组回路中，当负压侧阀门或导压管泄露时，仪表示值将（ B ）A、降低B、升高C、不变17、当高频涡流传感器靠近铁磁物体时（ C ）A、线圈的震荡频率增加B、线圈的电阻减小C、线圈的电感增大18、仪表设备使用的24V直流电源的电压波动范围不超过（ C ）。

云南大为制氨电仪中心首届职工技能大赛“化工仪表维修工”理论试卷注意事项1、本试卷由选择、判断、计算题型组成，2、选择题A、B、C、D四个选项中只有一个选项为正确答案， 3、考试时间90分钟，满分100分。

一、选择题(下列各题A、B、C、D四个选项中，只有一个选项是正确的，共60题，满分60分)1、根据欧姆定律，在相同电压作用下，电阻与电流之间关系正确的是（ B ）A、电阻越大，电流越大B、电阻越大，电流越小C、电阻越小，电流越小D、二者无关2、横河CS-3000系统中，模拟量卡件每一路均可通过跳线选择是否需向变送器配电，配电电源为（C ）。

A、+5V隔离电源B、+12V隔离电源C、+24V隔离电源D、统一的220V AC电源3、差压式流量计检修时误将孔板装反了会造成（ C ）。

A、差压计倒指示B、差压计示值偏大C、差压计示值偏小D、对差压计示值无影响4、实际中，把两台或多台带有RS－232C接口的计算机与外部设备连接起来，可采用（ B ）来实现。

A、RS－422／RS－485转换装置B、RS－232／RS－485转换装置C、直接将多台设备的RS－232接口相连D、以上皆可5、温度仪表最高使用指示一般为满量程的（ C ）。

A、70%B、80%C、90%D、100%6、配用K分度号热电偶温差测量系统，在故障处理中误将低端温度热电偶更换成E分度号热电偶，则会使仪表示值（ B）。

A、偏低B、偏高C、不变D、视具体情况可偏高、偏低7、如果把罗斯蒙特3051变送器的电源极性接反，则仪表（ B）。

A、烧坏B、没有输出C、输出偏大D、输出偏小8、压力表的使用范围一般在它量程的1/3～2/3之间。

如果被测压力低于1/3，则（ C ）。

A、因压力过低仪表没有指示B、精度等级下降C、相对误差增加D、接头或焊口要漏9、一台PID三作用的调节器，在系统控制稳定后，输出信号（ C ）。

A、4mAB、20mAC、不能确定D、初始值10、局部网络常见的拓扑结构中，以下哪项不正确（ D ）A、星形B、环形C、总线形D、三角形11、转子流量计中转子上下的压差由（ C ）决定。

仪表技能大赛测试题及答案技能大赛仪表专业测试题及答案日期姓名分数一、填空题（共20个空）1、测量范围―100kpa至―20kpa的下限值为（―100kpa），上限值为（―20kpa），量程为（80kpa）。

2、在校验工作中，标准表允许误差一般应为被校允许误差的（1/3）。

3、用作测量流量的导压管线、阀门组电路中，当单轴两端阀门和导压管外泄时，仪表指示（偏低）；当负压侧阀门和导压管泄漏时，仪表指示（偏高）；平衡阀泄漏时，仪表指示（偏低）；正压侧导压管全部堵死，负压侧畅通时，仪表指示（跑零下）。

4、转子流量计是属于（恒压降）流量计。

5、各公司的智能变送器中存有着两种相同的通信协议，一种就是hart通信协议，另一种是de通信协议。

将数字信号叠加在模拟信号上，两者可同时传输的是（hart）协议，数字信号和模拟信号分开传输，当传送数字信号时，模拟信号需中断的是（de）协议。

6、横河eja智能变送器的传感器就是（硅谐振）式，它将被测参数转变为（硅梁的振动频率），然后通过测（频率）来得到被测差压或压力值。

7、罗斯蒙特3051c智能变送器的传感器就是（硅电容）式，它将被测参数切换为（电容）的变化，然后通过测（电容）的方法来得到被测的差压或压力。

8、涡轮流量计是一种（速度）式流量计。

9、电磁流量计是基于（电磁感应）定律工作的。

10、三组阀的启动顺序必须就是先上开单轴阀，再（第一关平衡阀），最后关上负压阀。

二、判断题（对打√，不对打×，共10题）1、绝对压力=表压+大气压。

（√）2、如果演示变送器使用了微处理器，即为沦为智能变送器。

（×）3、变送器的量程比越大，则它的性能越好，所以在选用智能变送器时，主要应根据它的量程比大小。

（×）4、智能变送器的零点（含零点正负迁移）和量程都可以在手持通信器上进行设定和修正，所以智能变送器不须要通在压力信号展开校验。

（×）5、手持通信器连到变送器回路时，一定要先把变送器电源关掉。

一、填空(共20题，每题0.5分)1、TDC3000中具有四个操作和组态级别，分别是（）；（）；（）；（）.2、测量一个电路的电流，电流表必须和这个电路（）。

为了使电流表的接入不影响电路的原始状态，电流表本身的（）要尽量小。

3、通讯网络协议是指通讯网络内信息传送的方式，常用的有（）和（）。

4、零漂是指仪表在参比工作条件下，输入一个恒定的值零或测量范围的下限值时的（）。

5、理想流量特性取决于( )。

6、调节阀前后压差较小，要示泄漏量小，一般可选用（）阀．7、顺控表中的ST001表示（）、STEP表示（）。

8、1151差压变送器采用可变电容作为敏感元件，当差压增加时，测量膜片发生位移，于是低压侧的电容量( )，高压侧的电容量( )。

9、使继电器释放的方法有( )、( )和( )这三种。

10、热电偶的热电特性由电极材料的化学成分和物理性能所决定．热电势的大小与组成热电偶的材料及（）有关，与热偶丝的粗细和长短无关．11、在热电偶测温回路中，只要显示仪表连接导线两端温度相同，热电偶总电势值不会因它们的接入而改变。

这是根据( )定律而得出的结论。

二、选择（共20题，每题0.5分）1、TDC3000系统中点的扫描时间最快为（）。

Ａ：0.05秒Ｂ：０.1秒Ｃ：0.25秒Ｄ：0.5秒2、用变送器输出直接控制调节阀，能不断起调节作用？（）A．能；B．不能；C．视控制要求而定。

3、下列记述中，哪一条是正确的？（）Ａ．阀门定位器的输出信号大小现输入信号大小成正比；Ｂ．阀杆的行程与阀门定位器输入信号大小成正比；Ｃ．阀杆行程与阀门定位器输出信号大小成正比；4、ＴＤＣ－３０００系统中历史数据存在于＿中（）Ａ．ＵＳＢ．ＨＰＭＣ．ＮＩＭＤ．ＨＭ5、沉筒式界面变送器在现场调节零位时应（）A．把被测介质全部放空B．在浮筒内充满轻质液体C．在浮筒内充满重质液体。

6、不同测量范围的１１５１差压变送器是由于测量膜片的（）Ａ．厚度不同Ｂ．材料不同Ｃ．直径不同7、LCN和UCN的时钟是靠（）来同步的A：USB：AMC：NIMD：HPM8、用双法兰液面计测量容器内的液位．液面计的零点和量程均已校正好，后因维护需要，仪表的安装位置上移了一段距离，则液面计（）Ａ．零点上升，量程不变；Ｂ．零点下降，量程不变；Ｃ．零点不变，量程增大；Ｄ．零点和量程都不变．9、补偿导线的正确敷设，应该从热电偶起敷到（）为止．Ａ．就地接线盒Ｂ．仪表盘端子板Ｃ．二次仪表Ｄ．与冷端温度补偿装置同温的地方10、下列记述中，哪一条是正确的？（）Ａ．阀门定位器的输出信号大小与输入信号大小成正比Ｂ．阀杆的行程与阀门定位器输入信号大小成正比Ｃ．阀杆行程与阀门定位器输出信号大小成正比11、在节流装置的流量测量中进行温度、压力等修正是修正什么误差 ? （）Ａ．疏忽误差Ｂ．偶然误差Ｃ．系统误差12、ＴＤＣ３０００的ＵＣＮ最多可连接（）个冗余设备A：64B：32C：24D：1613、不同测量范围的1151差压变关送器是由于测量膜片的（）A．厚度不同B．材料不同C．直径不同14、用差压法测量容器液位时，液位的高低取决于（）Ａ．容器上、下二点的压力差和容器截面Ｂ．压力差、容器截面和介质密度Ｃ．压力差、介质密度和取压点位置15、在调校配热电偶的动圈仪表时，以下说法及采用的方法哪一条是错误的？（）Ａ．在更换热电偶时，将热电偶的极性接反，这时仪表反向指示，可将接动圈表的两根线调换一下就行了；Ｂ．在配制外线路电阻时，必须考虑热电偶在经常使用温度下的电阻；Ｃ．虽采取了多补偿措施，但都不会消除外线路电阻随温度变化而引起的附加误差Ｄ．在移动仪表时，须将表后的短接线端子短接．16、制高粘度，带纤维，细颗粒的流体选用下列哪种调节阀最为合适？（）Ａ．蝶阀；Ｂ．套筒阀；Ｃ．直通双座阀；Ｄ，偏心旋转阀；Ｅ．角形阀．17、在喷嘴档板机构中，节流孔的直径比喷嘴直径：（）Ａ．大；Ｂ．小；Ｃ．可能大，也可能小．18、参比电极的电极电位（）A.恒定不变B.等于零C.按规律变化19、压力表的使用范围一般在它量程的1/3～2/3处。

仪表维修工技能大赛应知试题与答案试卷九一、压力、温度、流量、液位仪表的工作原理：1、控制系统控制稳定的衰减系统ζ应是（C ）。

A ζ=0B ζ＜0C 0＜ζ＜1D ζ=12、用差压测量容器液位时,液位的高度取决于( D ).A 压力差和容器截面B 压力差、容器截面和介质密度C 压力差、容器截面D 压力差、介质密度和取压点位置3、用热电偶配电位差计测温时,如热端升温2℃ ,冷端降温4℃,则仪表指示( A ).A 升温2℃B 下降2℃C 升高6℃D 升高4℃4、控制系统中控制器正、反作用的确定,是依据:( B ).A 实现闭环回路的正反馈B 实现闭环回路的负反馈C 系统放大倍数恰到好处D 生产的安全性5、控制阀正、反作用的确定,是依据:( D ).A 实现正反馈B 实现负反馈C 放大倍数恰到好处D 生产安全性6、PI控制系统中，如P已经合适，在加入积分作用过程中（ B ）比例带。

Ａ应适当减少Ｂ应适当增加Ｃ无需改变 D 不影响7、正作用控制器是指（Ｄ）．Ａ输入＞０、输出＞０Ｂ输入增大、输出也增大Ｃ输出与输入成正比Ｄ正偏差增大、输出也增大8、对ＤＤＺ－Ⅲ型控制器，以下切换中，无需先平衡的切换是（Ｂ）．Ａ自动－硬Ｂ自动－软Ｃ软手动－硬9、对Ⅲ型调节器，若要增大积分作用，减少微分作用，则应（ C ）时间。

A 增大积分、微分B 增大积分时间、减小微分C 减小积分、微分D 减小积分时间、增大微分10、在正产过程中，最常见的操纵变量是介质的（ C ）。

A 压力B 温度 C流量 D 液位二、仪表故障原因分析方法：1、用热电偶和数显表组合测温，在连接的补偿导线短路时，仪表指示（ A ）。

A 补偿温度B 溢出指示C 不确定D 0℃2、电位差计测量范围为200～800℃，若桥路电压增大，则测量下限（ A ）200℃。

A 大于B 小于C 仍为D 不影响3、与平衡电桥桥路连接的三线制连线，若下支路线电阻高于上支路线电阻，则仪表指示（ B ）。

2016年仪表自动化技能竞赛实操试题一、实际操作内容1.1振动传感器接线及调试1.1.1振动传感器接入前置器，前置器再接入变送器，模似信号输出4-20mA1.1.2调整振动传感器位置，前置器输出模似电压信号0-10V,变送器输出模似电流信号4-20mA1.1.3调整振动传感器位置，分别对0% 25% 50% 75% 100淙程进行调试（分别对应0-10V和4-20mA）。

注：以上考试结果要求精度在土0.5%范围内。

二、考评要求：2.1参加技术比武人员，需自制调试振动传感器工具一台。

2.2根据振动传感器工作原理，绘出控制电路图并标注相应符号，按照图纸，完成振动传感器控制回路的接线与调试工作。

2.3对元器件进行筛选，提供元器件包含有故障器件。

2.4依据提供材料，原则上必须使用。

2.5模拟电压信号输出接普通万用表。

2.6 模拟电流信号输出接过程信号校验仪。

2.7元器件摆放合理，线路整齐，各节点必须紧密。

2.8接线时穿好线号管后顺时针插入接线端子。

2.9装接完毕后，提请监考到位方可通电调试。

2.10调试振动传感器位置,做好记录。

2.11如遇故障自行排除。

2.12时间：本次技术比武时间40分钟。

本次技术比武包含元器件损坏，需认真筛选。

三、比赛使用材料3.1公用部分材料3.1.1振动传感器、前置器、变送器共计4套。

3.1.2数字校验仪2台；24V开关电源2台；2P 10A空开2个；多用插座2个；35W/电铬铁3支；焊锡膏2盒或松香3-5块；焊锡丝2米；热缩管© 4、© 6各2米；1.5mni-2.5mm异型管3米。

3.2个人部分材料3.2.1 个人工具1套；自制振动传感器调试工具1个；1.5mnn多股铜线若干（5-8米）；数字万用表1块。

四、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

（见附表2）2016年仪表自动化技能竞赛记录单抽签号:振动传感器调试数据填写表。
