一、初中物理电功率的综合计算问题1．如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2电阻大，则（）A．灯泡L1比L2的亮B．电流表A1示数比A2的大C．若L1灯丝烧断，L2两端电压变大D．若L2灯丝烧断，电流表A示数变小【来源】广东省广州市南沙区2017届中考物理一模试题【答案】D【解析】【详解】AB．由图可知，两只灯泡并联，两灯泡电压相等，灯泡L1比灯泡L2电阻大；由I=U/R可得，通过L1的电流小，即电流表A1示数比A2的小，U1=U2，由P实=UI可知，P实1<P实2，灯泡L2比L1的亮，故AB错误；C．因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L1灯丝烧断，L2两端电压不变，故C错误；D．由图可知，电流表A1测量灯泡L1的电流；电流表A2测量灯泡L2的电流；电流表A测量干路上的电流；若L2灯丝烧断，电流表A2示数为0，根据并联电路中干路上的电流等于各支路电流之和，可知电流表A示数变小，故D正确。
故选D。
2．如图所示，电源电压恒为6V，小灯泡L标有“4V 1.6W”字样（阻值保持不变），R1=20Ω。
滑动变阻器R2标有“30Ω 1A”。
电流表的量程为0~0.6A，电压表的量程为0~3V。
下列说法正确的是（）A．闭合S2，断开S1、S3时，通过电阻R1电流为0.2AB．断开S2，闭合S1、S3时，滑动变阻器R2连入阻值范围5Ω~10ΩC．闭合开关S3，断开S1、S2时，电灯L消耗的功率范围为0.225W~0.9WD．闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3：1【来源】2018年山东省威海市文登区中考一模物理试题 【答案】ACD 【解析】 【分析】 【详解】A ．从图中可以看到，闭合S 2，断开S 1、S 3时，灯泡和电阻R 1串联接在电路中，灯泡的电阻大小是()22LL L 4V 10Ω1.6WU R P === 根据欧姆定律可知，通过电阻R 1电流大小是1L 16V0.2A 10Ω20ΩU I I R R ====++即通过电阻R 1电流是0.2A ，A 正确；B ．断开S 2，闭合S 1、S 3时，只有滑动变阻器R 2接入电路，电流表的量程为0~0.6A ，当电路的电流最大是0.6A ，滑动变阻器接入电路的阻值大小是2max 6V10Ω0.6AU R I === 这个阻值大小是滑动变阻器接入电路的最小阻值，所以滑动变阻器R 2连入阻值范围是10Ω~30Ω，B 错误；C ．闭合开关S 3，断开S 1、S 2时，灯泡和变阻器R 2串联接在电路中，根据2P I R =可知，当电路中的电流最小时，灯泡的电功率最小，这时电路中的总电阻最大，电路中的电流大小是min 6V0.15A 10Ω30ΩI ==+这个电流值大小没有超过电流表的量程，也没有超过滑动变阻器的最大电流限度 电压表的示数是L 0.15A 10Ω 1.5V U =⨯=这个电压值没有超过电压表的量程，这时灯泡的最小电功率是()22Lmin min L 0.15A 10Ω0.225W P I R ==⨯=当电路中的电流最大时，灯泡的电功率最大，这时电路中的总电阻最小，假如电流大小是0.6A ，那么电压表的示数是L 0.6A 10Ω6V U =⨯=这个电压的数值大过了电压表的量程，所以电流不能是0.6A ，假如电压表的示数达到最大3V ，这时电流最大，大小是max 3V0.3A 10ΩI == 这个电流值大小符合电路的安全要求，所以灯泡的最大电功率是()22Lmax max L 0.3A 10Ω0.9W P I R ==⨯=综上所述，电灯L 消耗的功率范围为0.225W~0.9W ，C 正确；D ．闭合所有开关，灯泡被短路，电阻R 1、R 2并联接在电路中，根据2U P R=可知，当R 2的电阻最小时，其电功率最大，流过它的电流最大，是0.6A ，其阻值大小是2min 6V10Ω0.6AR == 电功率大小是()222max2min 6V 3.6W 10ΩU P R === 当R 2的电阻最大时，其电功率最小，流过它的电流最小，假如R 2的电阻是30Ω，其电流大小是2min 2max 6V0.2A 30ΩU I R === 这个电流大小符合电路的安全要求，那么其电功率大小是()222min2max 6V 1.2W 30ΩU P R === 那么滑动变阻器R 2消耗的最大功率和最小功率之比是2max 2min : 3.6W :1.2W 3:1P P ==D 正确。
一、初中物理电功率的综合计算问题1．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。
闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【来源】江苏省扬州市梅岭中学2019届九年级中考二模物理试题【答案】B【解析】【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------①2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V 0 6.5AR U I ===小小大 电路的最大总功率 8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为1 12V0.2A 10ΩUIR===小滑动变阻器的最大电阻为6V30Ω0.2AURI===大大小电路的最小功率为221W()8V1.610Ω30ΩUPR R===++小大综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。

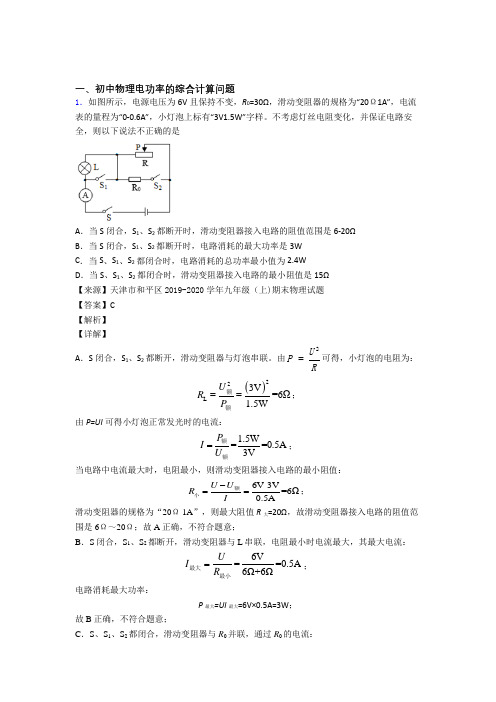

一、初中物理电功率的综合计算问题1．如图所示，电源电压为6V 且保持不变，R 0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。
不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是A ．当S 闭合，S 1、S 2都断开时，滑动变阻器接入电路的阻值范围是6-20ΩB ．当S 闭合，S 1、S 2都断开时，电路消耗的最大功率是3WC ．当S 、S 1、S 2都闭合时，电路消耗的总功率最小值为2.4WD ．当S 、S 1、S 2都闭合时，滑动变阻器接入电路的最小阻值是15Ω 【来源】天津市和平区2019-2020学年九年级（上)期末物理试题 【答案】C 【解析】 【详解】A ．S 闭合，S 1、S 2都断开，滑动变阻器与灯泡串联。
由2U P R=可得，小灯泡的电阻为：()22L 3V =6Ω1.5WU R P ==额额；由P=UI 可得小灯泡正常发光时的电流：1.5W==0.5A 3VP I U =额额； 当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：6V-3V=6Ω0.5AU U R I-==额小； 滑动变阻器的规格为“20Ω 1A ”，则最大阻值R 大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A 正确，不符合题意；B ．S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，电阻最小时电流最大，其最大电流：6V==0.5A 6Ω+6ΩU I R =最大最小； 电路消耗最大功率：P 最大=UI 最大=6V×0.5A=3W ；故B 正确，不符合题意；C ．S 、S 1、S 2都闭合，滑动变阻器与R 0并联，通过R 0的电流：106V=0.2A 30ΩUIR==；当滑动变阻器的阻值最大时，此支路上的电流最小，则：26V=0.3A20ΩUIR==最大；则干路上的电流：I最小=I1+I2=0.2A+0.3A=0.5A；电路消耗的总功率最小值：P最小=UI最小=6V×0.5A=3W，故C不正确，符合题意；D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：6V=10Ω0.6AURI==总；滑动变阻器与R0并联，则：111R R R=+滑总，即：11=10Ω30Ω1R+滑，解得R滑=15Ω．故D正确，不符合题意。

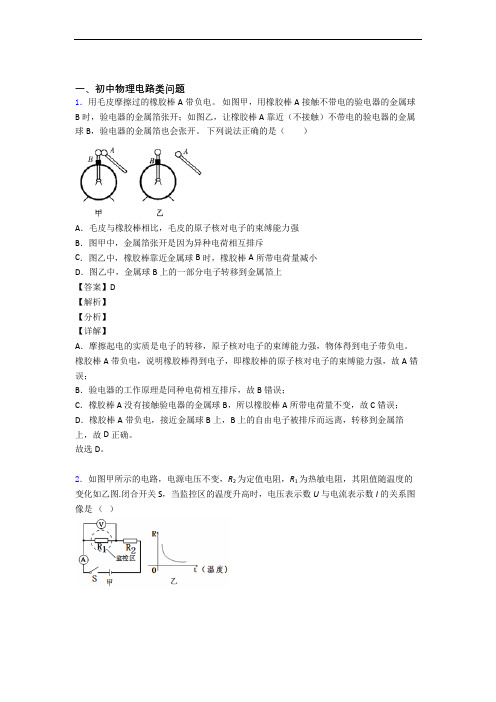

一、初中物理电路类问题1．用毛皮摩擦过的橡胶棒A带负电。
如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。
下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。
橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。
故选D。
2．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。
3．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．4．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。
一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。
如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。
【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。
故选C 。
2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（） 【来源】2020年天津市和平区中考一模物理试题【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。
中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0．6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L 标有“6V 3.6W”字样，且电阻不变。
当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光。
求：(1)灯泡工作时的电阻；(2)当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5m i n内做的电功是多少？(3)该电路工作时能消耗的最大功率是多少？3．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热，小明家买了一个养生壶（图甲），其铭牌如表所示：（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水＝4.2×103J/（kg·℃），lL＝1×10-3m3]（3）小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？4．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流；（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量；（3）上述加热过程耗时16min，该足浴器的热电效率。
一、初中物理电功率的综合计算问题1．将两个定值电阻串联接到电压为 U 的电源两端，R 1 消耗的功率为 P 1，R 2 消耗的功率为 3P 1．将这两个定值电阻并联接在电压为U 的电源两端时，下列说法中正确的是（ ） A ．R 1 与 R 2 的电阻之比为 3：1 B ．并联时通过 R 1 与 R 2 的电流之比为 1：1 C ．并联时 R 2 消耗的功率为163P 1 D ．并联时两电阻消耗的总功率为163P 1 【来源】湖南省长沙市广益实验中学2019-2020学年九年级（下)开学考试物理试题【答案】C 【解析】 【详解】A ．串联电流相等，由2=P I R 可知，两电阻功率之比等于电阻之比，即：111221133R P P R P P ===； 故A 错误；B ．并联电压相等，电阻与电流成反比，即：122131I R I R ==； 故B 错误；C ．在串联中时，R 1 消耗的功率：()2222111121211164U U U P I R R R R R R R ⎛⎫==== ⎪+⎝⎭； 所以有：211=16U P R ；并联时R 2消耗的功率：2221121116=16333U U P P P R R '==⨯=；故C 正确； D ．并联时总功率：2211111216464=1616333U U P P P P P R R +=+=⨯=总； 故D 错误。
2．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。
当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S2断开时，通过灯泡的电流为I2，灯泡的功率是3.2W，则下列计算结果不正确的是（）A．灯泡电阻是20ΩB．电阻R的阻值是20ΩC．当开关S1闭合S2断开时，电阻R的功率是1.6WD．I1∶I2=9∶4【来源】四川省成都南开为明学校2019-2020学年九年级4月月考物理试题（在线考试)【答案】BD【解析】【分析】【详解】A．当开关S1、S2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压为12V，电路中的电流I1=7.2W12VPU=额=0.6A灯泡的电阻R L=112V 0.6AUI==20Ω故A正确，不符合题意；BC．当开关S1闭合S2断开时，灯泡和电阻R串联，电路中的电流I2L3.2W =20PRΩ实=0.4A 电路中的总电阻R总=212V 0.4AUI==30ΩR的阻值R=R总-R L=30Ω-20Ω=10Ω电阻R的功率P R=I22R=(0.4A)2×10Ω=1.6W 故B错误，符合题意，C正确，不符合题意；D．两次通过灯泡的电流之比I1∶I2=0.6A∶0.4A=3∶2故D错误，符合题意。
一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。
【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3UR I I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。
一、初中物理电功率的综合计算问题1．图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。
加热电阻 R 1=66Ω、R 2=176Ω，S 1 是手动控制开关，S 2 是可随温度自动跳转的温控开关，R 0 特殊限流电阻，热熔器加热时 R 0 电阻较大，LED 指示灯发红光，保温时 R 0 电阻较小，LED 指示灯发绿光。
已知 LED 发光时两端电压保持不变，则下列说法正确的是（ ）A ．当 S 1、S 2 都闭合时，热熔器处于保温状态B ．保温状态时加热电路的电功率是200WC ．发红光时LED 的电流等于发绿光时 LED 的电流 D ．当 S 1 闭合，S 2 断开时，R 1 的功率大于 R 2 的功率【来源】湖南省长沙市师大附中集团2018-2019学年九年级（上)期末考试物理试题 【答案】B 【解析】 【详解】A ．开关S 1和S 2都闭合时，加热电路只有R 1工作，加热电阻最小，由2U P UI R== 可知，热熔器的加热功率最大，处于加热状态，故A 错误； B ．保温状态时，加热电路中R 1与R 2串联，则加热电路的电功率：2212(220V)200W 66176U P R R ===+Ω+Ω保温， 故B 正确；C ．由题可知，热熔器加热时R 0的电阻较大，LED 指示灯发红光，保温时R 0的电阻较小，LED 指示灯发绿光，因两种情况下LED 灯发光时两端电压保持不变，且电源电压为220V 不变，所以，由串联电路中总电压等于各分电压之和可知，R 0两端的电压不变，由U I R=可知，热熔器加热时R 0的电阻较大，电路中的电流较小，即发红光时LED 灯的电流小于发绿光时LED 灯的电流，故C 错误；D ．开关S 1闭合，S 2断开时，加热电路中R 1与R 2串联，因串联电路中各处的电流相等，且由题可知R 1＜R 2，所以，由2P I R =可知，R 1的功率小于R 2的功率，故D 错误。
2．小明设计了一个多档位电加热器，电路如图所示，其中R 1、R 2、R 3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其消耗的电功率可忽略不计。
一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V6W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“6V 3W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（）A．大于3W B．等于3W C．小于3W D．无法确定【来源】安徽省无为市2019-2020学年九年级（上)期末质量检测物理试题【答案】A【解析】【详解】由2UPR=可得到2URP=，当额定电压相同时，额定功率越小，其电阻越大，所以“6V3W”的小灯泡电阻比“6V 6W”的小灯泡电阻大，因为串联电路中的总电阻等于各分电阻之和，所以改接灯泡后，电路的总电阻变大，根据UIR=可知，电路中的电流变小，电阻R两端的电压也变小，因为串联电路中的总电压等于各分电压之和，并且电源电压不变，所以“6V 3W”的小灯泡两端电压是变大的，即大于6V，由2UPR=可知，这时灯泡的电功率是变大的，即大于3W。
故选A。
2．如图是一个电加热器的工作原理图，其中1R和2R是阻值不变的发热电阻；已知加热器的额定电压为220V，额定加热功率990W，额定保温功率为110W。
当电加热器正常工作时，下列说法正确的是（）A．加热器的功率为110W时，开关S、1S都闭合B．开关S闭合，1S由断开到闭合，电路中电流变大，2R的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。
一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。
当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（ ）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题 【答案】D 【解析】 【分析】 【详解】A ．当开关S 1、S 2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U =12V ，电路中的电流I 1=P U额=7.2W12V=0.6A 灯泡的电阻R L =1U I =12V 0.6A=20Ω 故A 正确，不符合题意；B ．当开关S 1闭合S 2断开时，灯泡和电阻R 串联，电路中的电流I 2LP R 实 3.2W20Ω=0.4A 电路中的总电阻R 总=2U I =12V 0.4A=30ΩR 的阻值R =R 总−R L =30Ω−20Ω=10Ω故B 正确，不符合题意；C ．由B 知，当开关S 1闭合S 2断开时，通过电阻R 的电流为0.4A ，则电阻R 的功率P R =I 22R =(0.4A)2⨯10Ω=1.6W故C 正确，不符合题意； D ．由AB 知， I 1=0.6A ，I 2=0.4A ，则I 1:I 2=0.6A:0.4A=3:2故D 错误，符合题意。
故选D 。
2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。
若把 A 、E 两点接入电压为U 的电源两端且只闭合开关S 2时，电路消耗的总电功率为 P 3。
已知P 2：P 3= 9∶5，则 （ ）A ．R 1：R 2=5∶4B ．R 1：R 2= 4∶5C ．P 1：P 2= 9∶4D ．P 1：P 2=9∶5【来源】2020年天津市滨海新区中考一模物理试题（初中毕业生模拟学业考试)【答案】BC 【解析】 【分析】 【详解】由题意知，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为211212U P R R R R =+当开关S 1和S 2都断开时，电路消耗的总电功率为222U P R =把 A 、E 两点接入电压为U 的电源两端且只闭合开关 S 2时，电路消耗的总电功率为2312U P R R =+由以上三式联立求得1245R R =∶∶，1294P P =∶∶ 故AD 不符合题意，BC 符合题意。
故选BC。
3．把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B．电路的总功率最大值为10.8WC．小灯泡的电功率最小值为0.75WD．滑动变阻器允许调节的范围是24Ω~60Ω【来源】天津市2018年中考物理模拟试题【答案】ACD【解析】【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A），电压表测量滑动变阻器两端的电压（所选量程为0~15V）。
(1)滑片向左移动时，根据滑动变阻器的变阻原理判定连入电路的电阻的变化；再判定总电阻的变化，根据欧姆定律和串联电路的电压关系判定电流表和电压表示数的变化情况；(2)由灯的铭牌求出灯正常发光时的电流和灯丝电阻，确定电路中的最大电流，根据欧姆定律求出滑动变阻器连入电路的最小电阻，利用P UI=求电路的总功率最大值；(3)为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，利用串联电路的电压关系求出此时加在灯两端的电压；再利用欧姆定律求出此时电路中的最小电流和滑动变阻器连入的电阻；最后利用P UI=求小灯泡的电功率最小值；(4)由(2)(3)得出滑动变阻器允许调节的范围。
【详解】A．由图知道，由实物电路图可知：灯泡与滑动变阻器串联；电流表测量串联电路的电流（所选量程为0~0.6A），电压表测量滑动变阻器两端的电压（所选量程为0~15V），当滑片向左移动时，则滑动变阻器连入电路的电阻变小，电路的总电阻变小，由于电源电压不变，由UIR=知道，电路中的电流变大，即电流表的示数变大；滑动变阻器连入电路的电阻变小、分压变小，所以电压表示数的变小，故A正确；B．由P UI=可知，当灯正常发光时的电流3W0.5A 6VP I U ===额额额由于电路中的最大电流是0.5A ，则滑动变阻器连入电路的最小电阻min max18V 6V24Ω0.5AU U R I --===额此时电路中电功率最大max max 18V 0.5A 9W P UI ==⨯=故B 错误；C ．由2U P R=可知，灯泡的电阻22L (6V)12Ω3WU R P ===额额由图知道，为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，由串联电路电压特点可知，小灯泡两端的最小电压是L R 18V 15V 3V U U U =-=-=此时电路中的电流L R L L 3V0.25A 12ΩU I I I R ===== 所以滑动变阻器连入的最大电阻R max R 15V60Ω0.25AU R I === 此时小灯泡的最小电功率min L L 3V 0.25A 0.75W P U I ==⨯=故C 正确；D ．由以上计算知道，滑动变阻器允许调节的范围为24Ω~60Ω，故D 正确。
故选ACD 。
4．定值电阻R 1、R 2和滑动变阻器R 3接入如图电路中，电源电压不变。
当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比1221U U =：：，电流表的示数I 1=1A ；滑片P 位于最右端时，电压表V 1和V 2的示数之比1225U U ''=：：。
当开关S 1断开，S 2闭合，两个电压表V 1和V 2的示数之比12''''31U U =：：，通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为9W 。
下列说法正确的是（ ）A．电源的电压为24VB．滑动变阻器的最大阻值是24ΩC．当开关S1断开，S2闭合，电路消耗的功率为32WD．当开关S1合，S2断开，调节滑片P位置，R3消耗的最大功率为9W【来源】2019年四川省成都市青羊区树德实验中学中考二模物理试题【答案】AD【解析】【分析】【详解】A．当开关S1闭合，S2断开，R3滑片P位于a点时等效电路为图1所示：；当开关S1闭合，S2断开，R3滑片P位于最右端时等效电路为图2所示：；当开关S1断开，S2闭合的等效电路如图3所示：；在可能得到的各种电路中，只有当开关S1、S2都断开，并且滑动变阻器的滑片位于最右端时，电路的总电阻最大，消耗的电功率最小，此时的等效电路如图4所示：；图1中：由于串联电路中各处的电流相等，且1221U U =：：，根据UI R=可得 111122121a U R I U U R U I === 所以112a R R =根据欧姆定律和串联电路中总电阻等于各分电阻之和可得，电源电压11111131A (1A 22())a U I R R R R R =+=⨯+=⨯…①图2中：根据UI R=可得 112122225b U R I U U R U I ''==='' 即152b R R =图3中：根据串联电路的电阻特点和UI R=可得 ()312112232231I R R U R R U I R R +"+===" 解得2112R R =图4中222min1211119W 15422b U U U P R R R R R R R ====++++…②由①②两式可得：R 1=16Ω，U =24V ，故A 正确； B ．滑动变阻器的最大阻值15516Ω40Ω22b R R==⨯= 故B 错误； C ．电阻R 2的阻值211116Ω8Ω22R R ==⨯= 当开关S 1断开，S 2闭合，则电阻R 1与R 2串联，电路消耗的功率()221224V =24W 16Ω+8ΩU P R R ==+ 故C 错误；D ．当开关S 1闭合，S 2断开，电阻R 1与R 3串联，R 3消耗的功率()2223332131313)(4U U P I R R R R R R R R ==⨯=+-+所以，当R 3=R 1时，R 3消耗的功率最大，为()223124V =9W 44?16ΩU P R ==最大故D 正确。
故选AD 。
5．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为6V ，定值电阻R =10Ω，R 0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω～20Ω，电压表接入电路的量程为0～3V ，电流表接入电路的量程为0～0.6A ．闭合开关S ，当环境的酒精气体的浓度增大时，下列说法正确的是①电流表的示数变小 ②电压表的示数变大 ③电压表示数的范围为1V ～3V④电阻R 0消耗的电功率范围为0.8W ～0.9W A ．只有①②正确 B ．只有②④正确C ．只有②③正确D ．只有②③④正确【来源】江苏省无锡江阴市2019-2020学年九年级（上)期末考试物理试题【答案】B 【解析】 【详解】由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
①当环境的酒精气体的浓度增大时，R0阻值随酒精气体的浓度增大而减小，由UIR=可知，电路中的电流变大，即电流表的示数变大，故①错误；②因为电路中的电流变大，由U IR=可知，电压表示数变大，故②正确；③④当R0=10Ω时，电路中的总电阻最小，电路中的电流最大，即经过R0的电流最大，因串联电路中总电阻等于各分电阻之和，所以，经过R0的电流最大，12V0.3A10Ω10ΩUIR R===++大小，则电压表的最大示数为：0.3A10Ω3VU I R==⨯=最大大，R0消耗的电功率：22000.3A10Ω0.9WRP I R==⨯=大大()，当R0大=20Ω时，电路中的总电阻最大，电路中的电流最小，电路中的最小电流：6V0.2A20Ω10Ω=UIR R==++小大，则电压表的最小示数为：0.2A10Ω2VU I R==⨯=最小小，所以，电压表示数的范围为2V～3V，故③错误；R0消耗的电功率：22000.2A20Ω0.8WRP I R==⨯=小小()，所以，电阻R0消耗的功率范围为0.8W～0.9W，故④正确。
