电工电子试题B卷2011.12

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.并联电力电容器的作用是( )。

A.降低功率因数B.提高功率因数C.维持电流答案:B2. 低压电网中的TN-C-S系统，整个系统内( )A.中性线（零线）N和保护线PE是合用的B.中性线（零线）N与保护线PE是分开的C.中性线（零线）N与保护线PE是部分合用的D.中性线（零线）N与保护线PE是混合用的答案:B3. 电缆一般由导电线芯.( )和保护层所组成。

A.橡皮B.薄膜纸C.麻线D.绝缘层答案:B4. 多绕组变压器的额定容量是( )。

A.最大的绕组额定容量B.各个绕组额定容量之和C.各个绕组额定容量的平均值答案:A5. 变压器分( )两种，一般均制成三相变压器以直接满足输配电的要求。

A.单相和三相B.二相和三相C.四相和三相D.五相和三相答案:A6. 负荷开关必须与( )串联安装。

A.高压隔离开关B.高压断路器C.高压电容器D.高压熔断器答案:D7. 在纯电阻交流电路中，欧姆定律表达式正确的是( )。

A.i＝U/RB.i＝u/RC.I＝U/RD.I＝um/R答案:C8. 通电直导体在磁场中所受力方向，可以通过( )来判断。

A.右手定则，左手定则B.楞次定律C.右手定则D.左手定则答案:D9. 双列布置的低压配电屏，屏前通道宽度不低于( )m。

A.0.8B. 1.0C. 1.5D. 2答案:D10. 因微型同步电动机的转子上没有( )，故不需电刷和滑环。

A.短路环B.励磁绕组C.铁芯D.启动绕组答案:B11. 在生产工艺过程中,静电时有出现,它可能给人以电击,还可( )。

A.使电气开关跳闸B.使产品质量下降C.使人昏昏欲睡,工作效率降低答案:B12. 电流通过导体时使导体发热的现象叫电流的( )效应。

A.物理；B.化学；C.机械；D.热；答案:D13. 关于测电器的维护，下列( )说法是不正确的。

电工电子技术b卷试题及答案电工电子技术是一门涉及电力工程和电子技术的学科，它关注电力系统的设计、安装和维护以及电子设备的电路设计和应用。

在电工电子技术B卷试题中，考生需要展示他们的专业知识和技能。

本文将为读者提供电工电子技术B卷试题及答案，帮助考生更好地理解和应对考试。

一、选择题1. 以下哪个选项描述了电流与电压之间的关系？A. 电流是通过一个电路的电荷流动的速度。

B. 电流是电荷通过电路的能力。

C. 电流是电荷在电路中的电荷量。

D. 电流是电荷在电路中的电压量。

答案：A2. 非晶合金是一种特殊的金属材料，其主要特点是：A. 具有良好的导电性和磁性。

B. 具有高的化学稳定性。

C. 具有连续可调的电阻特性。

D. 具有多晶合金的机械强度。

3. 以下哪个元件在电路中起到将交流信号转换为直流信号的作用？A. 电感B. 电容C. 晶体管D. 整流器答案：D4. 在电路中，以下哪个元件用于存储电荷并产生电场？A. 电感B. 电容C. 电阻D. 二极管答案：B5. 以下哪个元器件用于放大和调节电流？A. 电感B. 手电筒C. 调节器答案：C二、填空题1. 电功率的单位是________。

答案：瓦特（W）2. 安培计是用来测量电流强度的仪器，其基本单位为________。

答案：安培（A）3. 交流电的频率通常以________来表示。

答案：赫兹（Hz）4. 以下方程描述了欧姆定律：U=________。

答案：I×R5. 电容器的基本单位是________。

答案：法拉（F）三、解答题1. 简要解释什么是电压？答案：电压是电路中的电子流动所产生的电场能量。

它是衡量电流推动电荷通过电路的能力的物理量。

电压通常通过电池、发电机或电源提供。

2. 简述直流电和交流电的区别。

答案：直流电是电流在一个方向上稳定不变的电流形式。

交流电是电流周期性地改变方向的电流形式。

直流电常用于电池供电的设备，而交流电是在电网和家庭电器中使用的。

电工技能测试 B 卷单位：姓名：时间：一、填空题（每空1分合计40分）1. 常用灭火的方法有4种：冷却法、隔离法、窒息法、化学抑制法。

3.4、衡量电力系统电能质量的三个重要参数为电压、频率和波形。

5、线损一般指在线路和变压器中所产生的功率损耗，而线损率是指整个系统中线损量占供电量的百分数。

6、电力电缆的允许载流量是指允许传送的最大电流值，其主要取决于电缆规定的最高允许温度和电缆周围的环境温度。

7、按作用和要求不同，电气设备的试验可分为绝缘试验和特性试验两大类。

8、直流耐压试验和泄漏电流的测量是检验电气设备的耐电强度、检查绝缘的状态，法现局部缺陷的有效方法。

9、交流耐压试验时加至试验标准电压后的持续时间，凡无特殊说明，均为1 分钟。

10、变压器的主保护是瓦斯保护和差动保护保护。

11、当三相异步电动机定子三相绕组中通以三相对称交流电时，在气隙中便产生旋转磁场。

12、电网发生接地故障的特征是电网内出现零序电流、零序电压。

13、在母差保护、按频率自动减负荷装置动作时，自动重合闸装置应自动闭锁。

14、接地体按其设置结构可分为人工接体和自然接体。

15、土壤电阻率过高的直接原因是因为土壤中缺乏自由离子的辅助导电作用。

16、绝大部分触电死亡事故都是由于电击造成的。

17、工作票的签发人不能担任该项工作的负责人人。

18.宁夏大地化工企业文化基本理念二十条中第十三条电脑代替人脑化、机械代替人力化。

19.《中华人民共和国安全生产法》2002年 11 月 1 日实施20.安全工作"三违"其内容是违章指挥；违章作业；违反劳动纪律二、选择题（每题1分合计20分）1、断路器的跳合闸位置监视灯串联一个电阻的目的是（ C ）。

A、限制通过跳合闸线圈的电流B、补偿灯泡的额定电压C、防止因灯座短路造成断路器无跳闸D、为延长灯泡寿命2.宁夏大地化工有限公司企业文化基本理念二十条中第十六条：（ D ）A.岗位竞聘制度化、能者多得实际化B.管理逐步军事化、行事做事报告化C.接受任务手续化、执行完毕归档化D.用人公开竞争化、德才兼备选拔化3．职业病防治法适用于（ A ）的职业病防治活动。

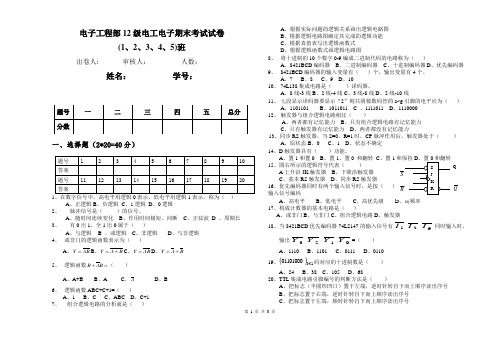

电子工程部12级电工电子期末考试试卷(1、2、3、4、5)班出卷人: 审核人： 人数：姓名： 学号：一、选择题（2*20=40分）A 、正逻辑B 、负逻辑C 、1逻辑D 、0逻辑 2、 脉冲信号是（ ）的信号。

A 、随时间连续变化B 、作用时间极短、间断C 、正弦波D 、周期长 3、 有0出1，全1出0属于（ ）A 、与逻辑B 、或逻辑C 、非逻辑D 、与非逻辑 4、 或非门的逻辑函数表示为（ ）A 、B A Y =B 、B A Y +=C 、AB Y =D 、B A Y += 5、 逻辑函数=+B A B （ ）A 、A+B B 、AC 、AD 、B 6、 逻辑函数ABC+C+1=（ ）A 、1B 、C C 、ABCD 、C+1 7、 组合逻辑电路的分析就是（ ）A 、根据实际问题的逻辑关系画出逻辑电路图B 、根据逻辑电路图确定其完成的逻辑功能C 、根据真值表写出逻辑函数式D 、根据逻辑函数式画逻辑电路图8、 将十进制的10个数字0-9编成二进制代码的电路称为（ ）A 、8421BCD 编码器B 、二进制编码器C 、十进制编码器D 、优先编码器 9、 8421BCD 编码器的输入变量有（ ）个，输出变量有4个。

A 、7B 、8C 、9D 、1010、 74L138集成电路是（ ）译码器。

A 、8线-3线B 、2线-4线C 、3线-8线D 、2线-10线11、 七段显示译码器要显示“2”则共阴极数码管的a~g 引脚的电平应为（ ）A 、1101101B 、1011011C 、1111011D 、1110000 12、 触发器与组合逻辑电路相比（ ）A 、两者都有记忆能力B 、只有组合逻辑电路有记忆能力C 、只有触发器有记忆能力D 、两者都没有记忆能力13、同步RS 触发器，当S=0，R=1时，CP 脉冲作用后，触发器处于（ ）A 、原状态B 、0C 、1D 、状态不确定 14、D 触发器具有（ ）功能。

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.一正弦交流电的有效值为10A，频率为50Hz，初相位-30°，它的解析式为( )。

A.i＝10Sin（314t+30°）AB.i=10Sin(314t-30°)AC.i=10对2Sin(314t-30°)AD.i=10对2Sin(50t+30°)A答案:C2. 停电，验电后，至少应有( )人装设接地线。

A. 1B. 2C. 3D. 4答案:B3. 电动机应每半年到一年小修一次，每( )大修一次。

A.一至二年；B.一至三年；C.二至三年；D.三至五年；答案:A4. 属拉线金具的是( )。

A.球头挂环B.延长环C.碗头挂板D.楔形线夹答案:D5. 避雷线又称为( )。

A.耦合地线B.屏蔽地线C.架空地线答案:C6. 在选择漏电保护装罝的灵敏度时.要避免由于正常( )引起的不必要的动作而影响正常供电。

A.泄漏电压B.泄漏电流C.泄漏功率答案:B7. 新投入使用变压器运行前一般要做几次冲击试验( )。

A. 3B. 5C.7D.10答案:B8. 焊机一次电源线应使用橡胶护套线，长度一般不超过( )。

A.2m；B.3m；C.4m；D.5m；答案:D9. 主网是电力系统的最高级电网,电压在( )kV以上。

A.10B.35C.110答案:B10. 中性点不接地系统发生单相接地故障时，在故障元件中流过的零序电流为( )。

A.它本身的对地电容电流B.全系统非故障元件对地电容电流的总和C.全系统电容电流之和答案:B11. 电容器测量之前必须( )。

A.擦拭干净B.充满电C.充分放电答案:C12. 接触器的通断能力应当是( )。

A.能切断和通过短路电流B.不能切断和通过短路电流C.不能切断短路电流，最大能通过不大于5倍的其额定电流D.能切断短路电流，不能通过短路电流答案:C13. 额定容量是指:在变压器铭牌所规定的额定状态下,变压器二次侧的输出能力( )。

1广州市机电技师学院番禺校区2010-2011学年度第二学期10级《电工电子技术》期末考试试卷（B卷）班级高机电1008 学号姓名总分(考试形式：闭卷时间：90分钟)一、填空题：（1分×20=20分）1、正弦交流电的三要素是、、。

2、三相四线制系统可输出两种电压供用户选择，即电压和电压；3、车间配电线路大多采用导线，少数采用。

4、在潮湿的环境使用可移动电器时，必须采用 V及以下的电器；5、明插座的安装高度一般应离地 M，暗插座一般应离地 M；6、绝缘电线BLV的含义是；7、三相异步电动机三相绕组六个出线端可按需要接成形和形；8、CA6140型卧式车床车削螺蚊时要求主轴有正反转，一般由方法实现；9、半导体三极管有三个管脚，分别为、、；10、三极管作用是、。

二、单选题：（2分×10=20分）1、若被测交流电压为220V左右，可以选用（）档位；A、AC50VB、AC250VC、AC500VD、AC1000V2、车间动力线路电压为（）V；A、36B、110C、220D、3803、触电救护的要点是（）；A、现场抢救和救护得法B、及时送往医院C、动作快，操作正确D、争分夺秒，坚持不断4、16MM2及其以上的铜芯线接头，应采用（）；A、浇焊法B、绞接法C、压接法D、任何方法5、在电力拖动系统中主要用作短路保护的电气元件是（）；A、低压开关B、热继电器C、熔断器D、接触器6、电动机长时间缺相运行，会导致电动机（）；A、转速上升B、定子绕组发热烧坏C、转矩上升D、不发生变化7、CA6140型主轴电动机采用（）调速。

；A、机械B、电气C、机械电气部分D、无调速8、当机床设备出现故障需要检修时，应首先（）；A、确定故障点B、修复故障C、故障调查D、确定故障范围9、用万用表检测二极管时，发现其正、反电阻均很大，说明该二极管（）。

A、已经击穿B、完好状态C、内部老化不通D、无法判断10、交流电通过单相整流电路后，得到的输出电压是（）；A、交流电压B、脉动直流电压C、稳定的直流电压D、无电压三、判断题：（10分×2=20分）1、在纯电感电路中电压相位超前电流，所以在纯电感电路中先有电压后有电流。

1江苏省2011年普通高校对口单招文化统考电子电工专业综合理论 试卷一、单项选择题（本大题共22小题，每小题4分，共88分。

）1．电路如题1图所示，随着R P 的活动触点向右移动，应有A ．L 1变亮B ． L 2变暗C ． L 3变暗D ． L 2亮度不变题1图L 1题2图1234562．题2图所示的四个线圈绕在同一铁心上，与端子1构成同名端的是端子A ．4，6，8B ．4，6，7C ．3，6，8D ．4，5，7 3．题3图所示电路中，X C = 0.75R ，则下列关于该电路移相功能的叙述中，正确的是 A ．u o 超前u i 36.9° B ．u o 超前u i 53.1° C ．u o 滞后u i 36.9° D ．u o 滞后u i 53.1° 4．题4图所示电路的等效复阻抗Z m n 为A ．Ω︒∠30310B ． Ω︒-∠3030C ．Ω-)35 j 15(D ． Ω+)310 j 40(R –o题3图题4图mnΩ301j5．三相电路如题5图所示，三只同规格灯泡正常工作。

若在“b ”处出现开路故障，则各灯亮度情况为A ．L 1、L 2熄灭，L 3正常发光B ． L 1、L 2变暗，L 3正常发光C ．L 1、L 2、L 3均正常工作D ．L 1、L 2、L 3均变暗26．电路如题6图所示，电路原处于稳态。

则换路后开关上的电流初始值i a b （0+）为A ． 7 AB ．4 AC ．–1 AD ．1 AU V W题5图题6图47．处于放大状态的PNP 型晶体管，各电极的电位关系是A ．VB >VC >V E B ．V E > V B > V C C ．V C > V B > V ED ．V C > VE > V B8．题8图所示电路中，当β=50，I B =20μA ，I C =1mA ，若只更换了β=100的晶体管，而其他参数不变，则I B 和I C 分别是A ．10μA ，1mAB ．20μA ，2mAC ．30μA ，3mAD ．40μA ，4mA9．如题8图所示电路（设各电容足够大），电路中的负反馈对该电路输入、输出电阻的影响是A ．输入电阻变小，输出电阻变小B ．输入电阻变小，输出电阻变大C ．输入电阻变大，输出电阻变大 Ｄ．输入电阻变大，输出电阻变小+–u +V CC题8图A C F 01B 000000110101011001111110010110题12表 逻辑真值表310．如题10图所示电路V CC =12V ，VT 2、VT 3管饱和压降可忽略，则当 ①U i = 6V （有效值）时，②U i = 2V （有效值）且不慎将R 4短路时，输出电压波形分别是 A ．（c ），（d ） B ．（a ），（c ） C ．（a ），（d ） Ｄ．（d ），（c ）+–o（a ）题10图（d ））u11．三点式振荡器的组成原则是A ．X CE 与X BE 性质相同，与X CB 性质相反 B ．X CE 与X CB 性质相同，与X BE 性质相反C ．X CB 与X BE 性质相同，与X CE 性质相反D ．X CB 与X BE 与X CE 均为同性质12．已知真值表如题12表，则其逻辑表达式为A ．CB A ⊕⊕ B ．AB + BC C ．BC AB +D ．ABC （A +B +C ） 13．四位扭环形计数器电路如题13图所示，当Q 0Q 1Q 2Q 3 =0110时，试判断经过三个CP 脉冲作用下Q 0Q 1Q 2Q 3的状态为A ．1100B ．0101C ．0010D ．01103题13图14．用多量程电压表的250 V挡测量200 V电压，测量结果为198 V；用它的50 V挡测量44 V电压，测量结果为45.1V。

XXXXXXXX职业学院2011/2012 学年第一学期级电气技术专业考试用时：100分钟电工技术考试卷(闭卷) B 评分标准一、简答题（每题5分，共40分）1、在图示电路中，已知U＝－10V，Ｉ＝2A，试问Ａ、Ｂ两点，哪点电位高？元件Ｐ是电源还是负载？因U为负值，电压的实际方向与参考方向相反，故b点电位高。

（2分）又因Ｐ＝ＵＩ＝－10×2＝－20W<0，产生功率，故元件P是电源。

（3分）2、以下说法中，哪些是正确的，哪些是错误的？(1)所谓线性电阻，是指该电阻的阻值不随时间的变化而变化。

(2)电阻元件在电路中总是消耗电能的，与电流的参考方向无关。

(3)电感元件两端的电压与电流的变化率成正比，而与电流的大小无关。

(4)当电容两端电压为零时，其电流必定为零。

(5)理想电压源两端的电压恒定，与通过的电流无关；理想电流源的电流恒定，与两端的电压无关。

(1) 所谓线性电阻，通常是指伏安特性为直线的电阻，其阻值R=常数，不随电流或电压的变化而变化。

“电阻的阻值不随时间的变化而变化”这句话一般来说并不错，但作为线性元件的定义是不妥的，因为从长时间来看元件会老化，阻值也会变化。

该题错误。

(2)、(3)、(5)正确(4) 电流的大小与电容两端的电压对时间的变化率成正比，电容两端电压为零时，电压的变化率不一定为零，故电流不一定为零。

该题错误。

（每小题1分）3、额定值为1W 、10Ω的电阻器，使用时通过电流的限额是多少？电流的限额为 （5分） 4、正弦量的最大值和有效值是否随时间变化？它们的大小与频率、相位有没有关系？正弦量的最大值和有效值是不随时间变化的，它们的大小与频率、相位没有关系。

（5分）5、在RLC 串联电路中，已知阻抗为10Ω，电阻为6Ω，感抗为20Ω，试问容抗可能为多大?容抗可能为12Ω或28Ω 。

（5分）6、我国的电工仪表等级按准确度分类分几级？目前我国直读式电工测量仪表的准确度分为7个等级：0.1、0.2、0.5、1.0、1.5、2.5、5.0，（5分）二、综合题（每题6分，共30分）1、在图示的仪表面板标度盘上标记的符号表示什么？仪表指针读数应为多少？[答]：T19-A 型安培表，量程为5A ，交直流两用，电磁系仪表，0.5级准确度，水平放置，绝缘强度试验电压为2kV 。

电工考试试卷（B）（总分100分，考试时间2h)部门：姓名：工号：总分：一、单项选择题（共30题，每题2分，选对得分，错选不得分）1、电路的作用是实现能量的( B)和转换、信号的传递和处理。

A、连接B、传输C、控制D、传送2、( D )反映导体对电流起阻碍作用的大小。

A、电动势B、功率C、电阻率D、电阻3、如图下所示，有源二端网络A，在a、b间接入电压表时，其读数为100V；在a、b间接入10Ω电阻时，测得电流为5A。

则a、b两点间的等效电阻为( D )。

A、20ΩB、15ΩC、5ΩD、10Ω4、电容器上标注的符号224表示其容量为22×104( D)。

A、FB、μFC、mFD、pF5、磁感应强度B与磁场强度H的关系为( B)。

A、H=μBB、B=μHC、H=μ0BD、B=μ0B6、用右手握住通电导体，让拇指指向电流方向，则弯曲四指的指向就是( D)。

A、磁感应B、磁力线C、磁通D、磁场方向7、变压器的基本作用是在交流电路中变电压、变电流、变阻抗、变相位和( A)。

A、电气隔离B、改变频率C、改变功率D、改变磁通8、变压器的器身主要由铁心和( A )两部分所组成。

A、绕组B、转子C、定子D、磁通8、三相异步电动机的转子由转子铁心、( B )、风扇、转轴等组成。

A、电刷B、转子绕组C、端盖D、机座9、三相异步电动机工作时，其电磁转矩是由旋转磁场与( B)共同作用产生的。

A、定子电流B、转子电流C、转子电压D、电源电压10、交流接触器的文字符号是( D)。

A、QS B 、SQ C、SA D、KM11、三相异步电动机的启停控制线路中需要有短路保护、过载保护和( D )功能。

A、失磁保护B、超速保护C、零速保护D、失压保护12、当二极管外加电压时，反向电流很小，且不随( D)变化。

A、正向电流B、正向电压C、电压D、反向电压13、三极管的fα高于等于( C )为高频管。

A、1MHzB、2MHzC、3MHzD、4MHz14、基极电流iB的数值较大时，易引起静态工作点Q接近（B ）A、截止区B、饱和区C、死区D、交越失真15、如图所示，该电路的反馈类型为（B）A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈16、单相桥式整流电路的变压器二次侧电压为20伏，每个整流二极管所承受的最大反向电压为( B)。
