19春天大《电力系统保护与控制》在线作业二

东北农业大学网络教育学院电力系统继电保护网上作业题参考答案第一章绪论一. 填空题1.速动性选择性灵敏性可靠性2.测量部分、逻辑部分、执行部分3.故障发出信号4.不拒动，不误动5.相间短路，接地短路6.正常状态不正常状态故障状态7.主保护后备保护近后备远后备8.主保护后备保护9.灵敏系数高10.过负荷单相接地故障11.过电流低电压差动12.瓦斯过负荷二.选择题1. B ,2. A三.问答题1.继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2.电力系统继电保护的基本性能应满足四个基本要求，即选择性、速动性、灵敏性、可靠性。

选择性：是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

速动性：短路时快速切除故障，可以缩小故障范围，减轻短路引起的破坏程度，减小对用户工作的影响，提高电力系统的稳定性。

灵敏性：是指对于保护范围内发生故障或不正常运行状态的反应能力。

可靠性：是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。

3.基本任务：（1）发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭受破坏，保证非故障部分迅速恢复正常运行。

（2）对不正常运行状态，根据运行维护条件，而动作于发出信号、减负荷或跳闸，且能与自动重合闸相配合。

4.所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。

5. 当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备。

第二章电网的电流保护一. 填空题1.起动2.限时电流速断保护（二段保护）3.阶梯原则4.起动特性返回特性5.完全补偿、欠补偿、过补偿三过补偿6两相星型7.在被保护线路末端发生短路时通过保护装置的短路电流最大，系统的等值阻抗最小。

A A A AA吉大19春学期《电力系统分析》在线作业二《参考答案》一、单选题 共15题，60分 1冲击系数kim 的数值变化范围是(B) 4分 [0,1] [1,2][0,2][1,3]2在电力系统的下列接线方式中，属于有备用接线的是（ A ）。

4分 两端供电网单回路干线式单回路放射式接线单回路链式接线3相断线时的复合序网是在断口处( )。

4分 三序网串联 三序网并联正序网负序网并联正序网与零序网并联4系统中无功功率不足，会造成( )。

4分 频率上升 频率下降电压上升电压下降5线路在设计运行时，不允许有全面电晕发生，也就是要求参数（）为0 4分 电阻R 电抗X电导G B C D B C D B C D B C D B CA A A AA电纳B6中性点直接接地的系统发生单相接地时，接地点非故障相对地电压（ ）。

4分 增大3倍 等于0不变增大2倍7短路冲击电流主要用来校验设备（） 4分 是否超过额定电流 是否超过发热允许电流动态稳定性超过经济电流8电压中枢点是指( )。

4分反映系统电压水平的主要发电厂母线反映系统电压水平的主要变电所母线1或2电机输出线9手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为( )。

4分运算负荷功率运算电源功率等值负荷功率等值电源功率10一相断线时的复合序网是在断口处（） 4分 三序网串联 三序网并联正序网负序网并联正序网与零序网并联11冲击电流主要用来校验设备( )。

4分 是否超过额定电流 D B C D B C D B C D A B C D B C DA A A A是否超过发热允许电流电动力稳定度超过经济电流12同步调相机可以向系统中( )。

4分 发出感性无功 吸收感性无功只能发出感性无功既可为1，也可为213无限大功率电源的内部电抗为（） 4分 无穷大 0.00.3~1.01.0~1014无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度（） 4分 A BC 三相相同 BC 两相相同AB 两相相同AC 两相相同15系统中有功功率不足，必定会造成（） 4分 频率上升 频率下降电压上升电压下降二、判断题共5题，20分1对于具有N 个节点，其中有（N-M ）个PV 节点的网络，采用极坐标表示时，较采用直角坐标表示时少（N-M ）个PV 节点电压大小平均值的表示式。

天大19春《电力系统保护与控制》在线作业一
一、单选题共20题，100分
1、互感器二次侧应有安全可靠的接地，其作用是()
A便于测量时形成回路
B以防互感器一、二次绕组绝缘破坏时 , 高电压对二次设备及人身的危害
C泄漏雷电流。

[天大]答案：B
2、中性点不接地电网的三种接地保护中，（）是无选择性的。

A绝缘监视装置
B零序电流保护
C零序功率方向保护
[天大]答案：A
3、完全电流差动母线保护，连接在母线上所有元件应装设具有()的电流互感器
A同变比
B同变比和同特性
C不同变比
D同等级
[天大]答案：B
4、（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征。

A正序分量
B负序功率
C负序分量
D零序分量
[天大]答案：D
5、相间短路保护功率方向继电器采用90°接线的目的是（）
A消除三相短路时方向元件的动作死区
B消除出口两相短路时方向元件的动作死区
C消除反方向短路时保护误动作
D消除正向和反向出口三相短路保护拒动或误动。

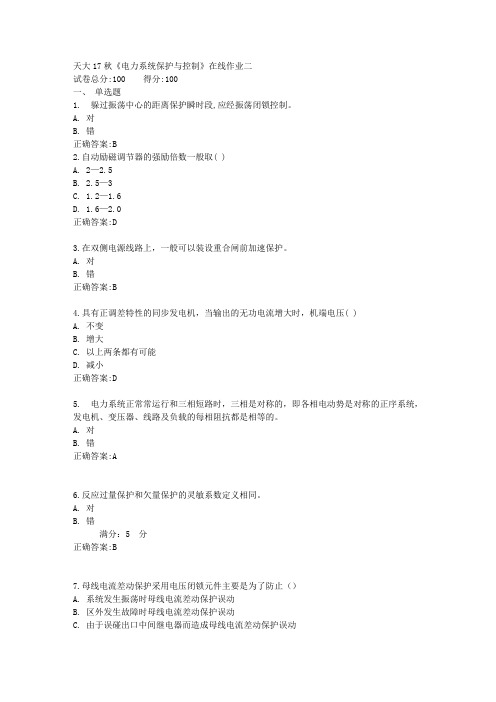

天大17秋《电力系统保护与控制》在线作业二试卷总分:100 得分:100一、单选题1. 躲过振荡中心的距离保护瞬时段,应经振荡闭锁控制。

A. 对B. 错正确答案:B2.自动励磁调节器的强励倍数一般取( )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.0正确答案:D3.在双侧电源线路上，一般可以装设重合闸前加速保护。

A. 对B. 错正确答案:B4.具有正调差特性的同步发电机，当输出的无功电流增大时，机端电压( )A. 不变B. 增大C. 以上两条都有可能D. 减小正确答案:D5. 电力系统正常常运行和三相短路时，三相是对称的，即各相电动势是对称的正序系统，发电机、变压器、线路及负载的每相阻抗都是相等的。

A. 对B. 错正确答案:A6.反应过量保护和欠量保护的灵敏系数定义相同。

A. 对B. 错满分：5 分正确答案:B7.母线电流差动保护采用电压闭锁元件主要是为了防止（）A. 系统发生振荡时母线电流差动保护误动B. 区外发生故障时母线电流差动保护误动C. 由于误碰出口中间继电器而造成母线电流差动保护误动满分：5 分正确答案:C8. 在大接地电流系统中，故障电流中含有零序分量的故障类型是（）。

A. 两相短路B. 三相短路C. 两相短路接地满分：5 分正确答案:C9. 下列三种阻抗继电器，其测量阻抗受过渡电阻影响最大的是（）A. 全阻抗继电器B. 方向阻抗继电器C. 带偏移特性的阻抗继电器满分：5 分正确答案:B10. 下列三种阻抗继电器，受系统振荡影响最大的是（）A. 偏移特性阻抗继电器B. 方向阻抗继电器C. 全阻抗继电器满分：5 分正确答案:C11. 快速切除线路任意一点故障的主保护是（）A. 距离保护B. 零序电流保护C. 纵联保护满分：5 分正确答案:C12. 当电力系统发生A相金属性接地短路时,故障点的零序电压( )。

A. 与A相电压同相位B. 与A相电压相位相差180°C. 超前于A相电压90°满分：5 分正确答案:B13. 对于双母线接线形式的变电站，当某一联接元件发生故障且断路器拒动时，失灵保护动作应首先跳开（）A. 拒动断路器所在母线上的所有开关B. 母联断路器C. 故障元件的其它断路器满分：5 分正确答案:B14. 机端并联运行的各发电机组的调差特性( )A. 可以为负B. 可以为零C. 必须为零D. 必须为正满分：5 分正确答案:D15. 过电流保护在系统运行方式变小时，保护范围将缩短。

《电力系统保护与控制》在线作业二
一、单选题
1.不论是单侧电源线路，还是双侧电源的网络上，发生短路故障时，短路点的过渡电阻总是使距离保护的测量阻抗增大。

A.对
B.错
答案：B
2.零序电流保护，能反应各种不对称性短路，但不反应三相对称性短路。

A.对
B.错
答案：B
3.躲过振荡中心的距离保护瞬时段,应经振荡闭锁控制。

A.对
B.错
答案：B
4.准同步并列条件规定的允许电压差为不超过额定电压的()
A.3%～5%
B.5%～10%
C.10%～15%
D.15%～20%
答案：B
5.机端并联运行的各发电机组的调差特性()
A.可以为负
B.可以为零
C.必须为零
D.必须为正
答案：D
6.母线电流差动保护采用电压闭锁元件主要是为了防止()
A.系统发生振荡时母线电流差动保护误动
B.区外发生故障时母线电流差动保护误动
C.由于误碰出口中间继电器而造成母线电流差动保护误动
答案：C
7.变压器采用纵联差动保护后，可不必装设瓦斯保护。

A.对
B.错
答案：B
8.从继电保护原理上讲受系统振荡影响的有()
A.零序电流保护
B.负序电流保护
C.距离保护
答案：C。

华南理工大学网络教育学院《电力系统继电保护原理》课程作业题目2020202作业答题注意事项：1）本作业共含一：客观题共40题（单选题或判断题，题后没有选项的为判断题），二：主观题10题。

所有题目答案务必填写在答题文件页面的答题表格的空白单元格中，填写在题目中间或下面空白处的答案以0分计。

单项选择题填写字母ABCD之一，判断题大写V字表示正确，大写X表示错误。

其它填写方法将不能正确判别；主观题和客观题答案均需写在答题文件页面内各题的表格方框内，其内容框大小可自行调节；2）不要把答案拍摄成图片再贴入本文档，不要修改本文件中答题表格格式，不要删除表格之间的分界线。

务必将答题文件命名为“[学生姓名][答案].doc”,用word2003格式存储并上传到网页，谢谢！3）提交作业答案文件时请删除所有题目，仅提交答案文件即可。

答案文件应仅含个人信息表、客观题答案表和主观题答题表，不含题目；4）不标注本人姓名的文件名无效，仅将答案拷贝到网页编辑框而没有上传答案word附件的作业，可能会造成批阅速度、格式正确性上的较大困难，请同学们理解。

作业题目一、客观题（单项选择题或判断题）（40题，每题1分）1、电力系统中发生概率最大故障是（ c ）。

A.三相短路；B.两相短路；C.单相接地故障；D.两相接地故障。

2、电力系统继电保护的四个基本要求，不包括（ d ）。

A.选择性；B.速动性；C.灵敏性；D.针对性。

3、当为设备配置两套以上保护时一般遵循以下原则：（ c ）。

A.全为主保护；B.全为后备保护；C.一套为主保护,另一套为后备保护；D.一套为主保护,另一套为辅助保护。

4、不直接影响线路保护灵敏性的因素是：（ d ）A.系统运行方式；B.短路故障类型；C.故障位置；D.线路额定电压。

5、电力系统故障切除时间一般就是保护装置的动作时间。

( )6、以下不属于电气继电器的是：（a）A.压力继电器；B.电流继电器；C.差动继电器；D.方向继电器；7、电力系统的飞速发展对继电保护不断提出要求，电子技术、计算机技术与通信技术的不断更新又为继电保护技术的发展提供了新的可能性。

大工19 春《电力系统分析》在线作业1下列对我国电力系统发展概况及前景说法不正确的是()。

A.随着我国社会的发展，电力工业装机容量不断提高B.我国电力系统朝着特高压、大水电、大核电、小火电的方向发展C.我国电力系统要采用电力市场，即采用市场的方式配置资源D.我国电力系统要逐步实现电网智能化正确答案:B各种电压等级的输配电力线及升降压变压器所组成的部分称为()。

A.电力系统B.电力网C.动力网D.配电网正确答案:B下列设备不属于一次设备的是()。

A.发电设备B.输、配电设备C.用电设备D.测量设备正确答案:D下列对电力系统运行说法不正确的是()。

A.关系国计民生B.电能可以大量存储C.暂态过程十分迅速D.电能质量要求严格正确答案:B下列不属于电力系统中性点接地方式的是()。

A.中性点直接接地B.中性点不接地C.中性点阻抗接地D.中性点容抗接地正确答案:D我国用电设备电压偏差允许的范围是()。

A.±2%B.±3%C.±4%D.±5%正确答案:D负荷按范围划分可分为综合用电负荷、供电负荷和()。

A.发电负荷B.有功负荷C.重要负荷D.次要负荷正确答案:A一般长度超过300km 的架空电力线路和长度超过100km 的电缆线路称为()。

A.短电力线路B.中等长度电力线路C.长电力线路D.超长电力线路正确答案:C下列不属于电力系统电磁参量的是()。

A.功率B.电流C.频率D.电压正确答案:C发电机额定电压是线路电压等级的()倍。

A.0.95B.1C.1.05D.1.1正确答案:C电压等级实质就是指用电设备和电力线路的额定电压。

T.对F.错正确答案:A电力系统最重要的要求是保证系统运行的经济性。

T.对F.错正确答案:B电力系统的总装机容量是指系统中所有发电机组全年实际发出电能的总和。

T.对F.错正确答案:B大型工厂用电属于一级负荷。

T.对F.错正确答案:B在采用复功率概念下,负荷以滞后功率因数运行时吸取的无功功率为正。

中国地质大学(北京)
《电力系统保护原理》在线作业二
参考资料
地大《电力系统保护原理》在线作业二
1. 变电站接地网接地电阻过大对继电保护的影响是（）
【选项】：
A 可能会引起零序方向保护不正确动作
B 可能会引起过流保护不正确动作
C 可能会引起纵差保护不正确动作
【答案】：A
2. 距离保护是以（）为核心元件构成的保护。

【选项】：
A 阻抗继电器
B 振荡闭锁
C 启动元件
【答案】：A
3. 当线路中的电流超过最大负荷以后，有一种反应电流升高而动作的保护装置叫做( )。

【选项】：
A 电压保护。

吉大19春学期《电力系统继电保护》在线作业二
跳闸出口继电器的起动电压不应超过直流额定电压的70%，也不应低于直流额定电压的（）
A.60%
B.50%
C.30%
D.10%
正确答案:B
关于继电保护所用的电流互感器，规程规定其稳态变比误差及角误差的范围为（）
A.稳态变比误差不大于10%，角误差不大于7°
B.稳态变比误差不大于10%，角误差不大于3°
C.稳态变比误差不大于5%，角误差不大于3°
D.以上都不对
正确答案:A
在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向保护中的方向元件将（）
A.因短路相电压为零而拒动
B.因感受零序电压最大而灵敏动作
C.因零序电压为零而拒动
D.以上都不对
正确答案:B
变压器的电流速断保护与()保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。

A.过电流
B.过负荷
C.瓦斯
D.高频
正确答案:C
瓦斯保护的动作要求是（）
A.当变压器内部产生轻瓦斯时应瞬时动作于信号，当产生大量瓦斯时应动作于断开变压器各侧断路器
B.当变压器油箱内产生瓦斯时，应立即动作于信号和跳开各侧断路器
C.当变压器内部产生瓦斯时，应立即动作于跳闸。

《电力系统保护与控制》课程复习资料答案在题后一、填空题:1.供电系统中发生短路特征是短路电流、电压、系统频率可能变化。

2.电流速断保护的动作电流按大于本线路末端的整定，其灵敏性通常用来衡量。

3.定时限过电流继电器的启动电流返回电流，其返回系数 1。

4.距离保护是反应到保护安装处的距离，并根据距离的远近确定动作的—种保护装置。

5.差动保护只能在被保护元件的故障时动作，而不反应故障，具有绝对的选择性。

6.电流增量保护的基本思想是根据电流在短时间内的变化幅度来区分是负荷电流和故障电流，负荷电流在短时间（ms级）内增量，短路电流在短时间（ms级）内增量。

7.在铁路电力供电系统中，自闭线与贯通线的接地运行方式主要有、中性点经消弧线圈接地、等三种运行方式。

8.微机保护干扰的形式，按干扰侵入装置的方式可分为和两种。

9.铁路供电系统的三种状态是正常工作状态、、。

10.对动作于跳闸的继电保护，在技术上一般应满足、速动性、、可靠性四个基本要求。

11.电流保护I段的灵敏系数通常用来衡量，其保护范围越长表明保护越。

12.方向圆阻抗继电器既能测量的远近，又能判别方向。

13.变压器差动保护一般由和两个元件组成。

14.反时限过负荷保护是动作时间与被保护线路中电流的大小有关的一种保护；当电流大时，保护的动作时限，而当电流小时，保护的动作时限。

15.算法是研究计算机继电保护的重点之一，衡量算法的指标是和。

16.变电所自动化系统在分层分布式结构中，按照设备的功能被分为、、过程层（或称：设备层）三层。

17.继电保护的可靠性是指保护在应动作时，不应动作时。

18.在最大运行方式下三相短路时，保护的短路电流为，而在最小运行方式下两相短路时，则短路电流为。

19.中性点直接接地和中性点经小电阻接地属于接地系统，中性点不接地和中性点经消弧线圈接地属于接地系统。

20.变压器差动保护中，变压器各侧不同，需适当选择变压器各侧电流互感器变比；变压器各侧不同，需适当调整各侧电流相位。
