塔吊顶升加节明细

塔吊顶升加节方案编制人：徐小惠审核人：张民塔吊顶升加节方案工程概况：齐河三发·名士华10#楼，位于德州市齐河县齐鲁大街与经三路交叉口西南，本单体工程地下2层，地上18层，建筑高度为52.8m，采用QTZ40式塔吊。

塔吊初次安装高度30m，为满足工程需要，现进行1次顶升，预计加节 4 节，10m，附着安装在6层。

编制依据：建筑施工塔式起重机安装、使用、拆卸安全技术规程（JGJ196-2010）操作人员：安装方案：一、附着架：附着架是由四个撑杆和一个环梁组成，它主要是把塔机和建筑物固定在一起，起着依附作用，使用时环梁套在标准节上，四根撑杆通过撑杆端部的大耳环与建筑物附着处和环梁铰接，四根撑杆应保持在同一水平内，本塔机附着架按塔机中心与建筑物外沿距离为3.5m设计的。

注意：如果在使用过程中，不能按要求预埋附着点或打混凝土基础，则必须重新设计附着杆，严禁在没有计算的情况下加长或缩短撑杆的长度及随便更改预埋点的位置，否则可能发生人身及设备安全事故。

二、附着架的安装与使用（一）附着架的准备和检查：1.检查环梁、撑杆及大、小耳等构件应无变形、开焊、裂纹，附着撑杆长度符合要求，螺栓、销轴顶块等紧固件齐全，并将各件吊到塔机附近处。

2.检查建筑物上附着点的强度应满足附着的技术要求，结构尺寸符合安装要求，附着点混凝土结构设计图纸应存底备查。

3.附着点的高度是否符合要求。

（二）附着的安装：注意：在安装附着装置前，可以将塔机的临时悬高增大到34m，但在顶升完毕后，必须立刻安装附着并调整好后，才能投入正常使用。

风速大于4级时严禁顶升及安装附着。

1.在须附着处的塔身上搭好脚手架以及作业平台；2.将环梁提升到附着点的位置包括在塔身外，然后用16条M24*70高强度（8.8级）螺栓（预紧扭矩260N·M）把环梁连城一体。

3.拧紧螺栓（拧紧扭矩为160N·M）将顶块顶紧塔身标准节的外皮。

4.将撑杆与大、小耳、锁母、调整螺栓等件在地面上连接好。

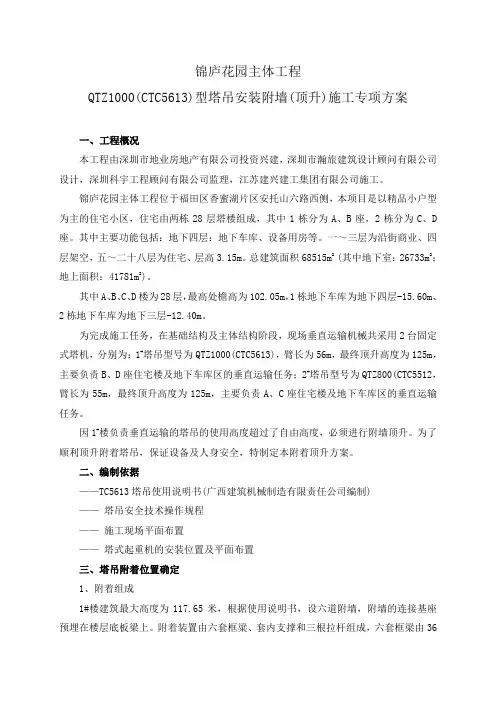

锦庐花园主体工程QTZ1000(CTC5613)型塔吊安装附墙(顶升)施工专项方案一、工程概况本工程由深圳市地业房地产有限公司投资兴建，深圳市瀚旅建筑设计顾问有限公司设计，深圳科宇工程顾问有限公司监理，江苏建兴建工集团有限公司施工。

锦庐花园主体工程位于福田区香蜜湖片区安托山六路西侧，本项目是以精品小户型为主的住宅小区，住宅由两栋28层塔楼组成，其中1栋分为A、B座，2栋分为C、D 座。

其中主要功能包括：地下四层：地下车库、设备用房等。

一～三层为沿街商业、四层架空，五～二十八层为住宅、层高3.15m。

总建筑面积68515m2(其中地下室：26733m2；地上面积：41781m2)。

其中A、B、C、D楼为28层，最高处檐高为102.05m，1栋地下车库为地下四层-15.60m、2栋地下车库为地下三层-12.40m。

为完成施工任务，在基础结构及主体结构阶段，现场垂直运输机械共采用2台固定式塔机，分别为：1#塔吊型号为QTZ1000(CTC5613)，臂长为56m，最终顶升高度为125m，主要负责B、D座住宅楼及地下车库区的垂直运输任务；2#塔吊型号为QTZ800(CTC5512，臂长为55m，最终顶升高度为125m，主要负责A、C座住宅楼及地下车库区的垂直运输任务。

因1#楼负责垂直运输的塔吊的使用高度超过了自由高度，必须进行附墙顶升。

为了顺利顶升附着塔吊，保证设备及人身安全，特制定本附着顶升方案。

二、编制依据——TC5613塔吊使用说明书(广西建筑机械制造有限责任公司编制)——塔吊安全技术操作规程——施工现场平面布置——塔式起重机的安装位置及平面布置三、塔吊附着位置确定1、附着组成1#楼建筑最大高度为117.65米，根据使用说明书，设六道附墙，附墙的连接基座预埋在楼层底板梁上。

附着装置由六套框粱、套内支撑和三根拉杆组成，六套框梁由36套M20高强度(8.8级)螺栓、螺母、垫圈紧固成附着框架(预紧力距为370N.m)。

塔式起重机顶升（加节）施工方案一、工程概况及设备信息：设备信息生产厂家：东莞市毅新庆江机械制造有限公司设备型号：QTZ80 出厂日期：2013-1-20出厂编号：121206 公称起重力矩：800 KN.M 额定载重：6 t 基本臂最大幅度：65 M最大独立起升高度：40.5 m 附着最大起升高度：220 M 工地自编号：8#二、安装准备工作：1. 凡参加装机作业人员都必须参加安全交底、学习、办理有关手续；有关未尽事宜或有特殊情况发生，经多方协商再做决定。

2. 电路的架设：将380V的电源架设到塔机的基础侧，以便安装塔机使用。

3. 安装时环境条件要求：在安装时风力应不大于四级。

4. 对待安装的整机及各部件等进行检查，特别是液压系统、金属机构、机构等。

5. 顶升（加节）人员安装作业人员4人分别为：梁华均、邓海华、李水芬、刘太明。

安装操作人员必须持操作证工作；在安装过程中必须注意安全，戴好安全帽，高空作业人员配带安全带，严格遵守操作规程。

6. 塔机安装的基本规定：a. 司机、安装工、起重工必须是劳动人事部门进行考核取得合格证者，严禁无证操作、安装、维修塔机。

b. 安装塔机的全过程必须有专人指挥。

严禁无指挥操作，更不允许不服从指挥，擅自操作，严禁操作人酒后作业。

7. 参加操作人员必须做到：a. 了解塔机结构性能说明书中有关安装过程的规定，严禁修改说明书中的安装程序。

b. 了解塔机各部件连接形式和连接尺寸。

c. 了解塔机各部件的重量及吊点位置。

d. 了解对使用设备及工具的性能及操作规程。

8. 安装塔机的一般规定：a. 必须遵循立塔程序。

b. 必须安装安全保护设施。

如：扶梯、护栏等。

c. 平衡臂上未装足平衡重时，严禁吊载。

d. 风力超过4级时严禁进行塔机安装及塔机顶升作业。

e. 安装过程中必须用螺栓将下接盘、标准节和套架连接起来，并拧紧双螺母。

f. 必须按规定配置正确的平衡重重量。

g. 加节（或减节）前起重臂方向套和架开口方向必须一致。

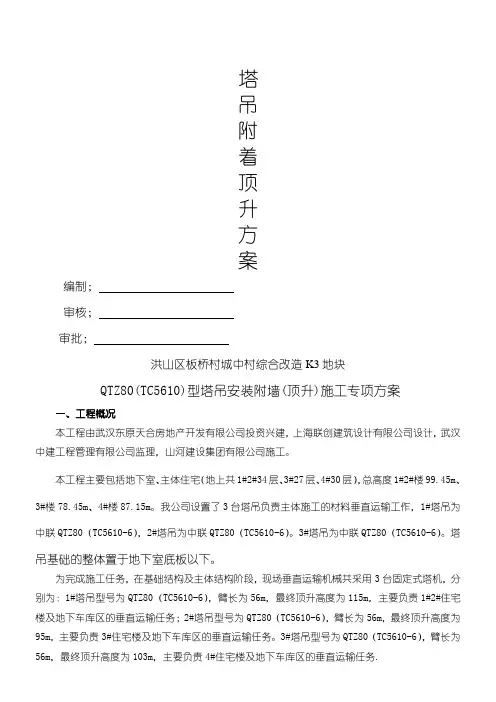

塔吊附着顶升方案编制；审核；审批；洪山区板桥村城中村综合改造K3地块QTZ80(TC5610)型塔吊安装附墙(顶升)施工专项方案一、工程概况本工程由武汉东原天合房地产开发有限公司投资兴建，上海联创建筑设计有限公司设计，武汉中建工程管理有限公司监理，山河建设集团有限公司施工。

本工程主要包括地下室、主体住宅（地上共1#2#34层、3#27层、4#30层），总高度1#2#楼99.45m、3#楼78.45m、4#楼87.15m。

我公司设置了3台塔吊负责主体施工的材料垂直运输工作，1#塔吊为中联QTZ80（TC5610-6），2#塔吊为中联QTZ80（TC5610-6）。

3#塔吊为中联QTZ80（TC5610-6）。

塔吊基础的整体置于地下室底板以下。

为完成施工任务，在基础结构及主体结构阶段，现场垂直运输机械共采用3台固定式塔机，分别为：1#塔吊型号为QTZ80（TC5610-6），臂长为56m，最终顶升高度为115m，主要负责1#2#住宅楼及地下车库区的垂直运输任务；2#塔吊型号为QTZ80（TC5610-6），臂长为56m，最终顶升高度为95m，主要负责3#住宅楼及地下车库区的垂直运输任务。

3#塔吊型号为QTZ80（TC5610-6），臂长为56m，最终顶升高度为103m，主要负责4#住宅楼及地下车库区的垂直运输任务.因垂直运输任务和工期的需要，特提前制定3台塔吊的附着方案，如果施工进度超过塔吊的自由高度，必须进行附墙顶升。

为了顺利顶升附着塔吊，保证设备及人身安全，特制定本附着顶升方案。

二、编制依据——TC5610塔吊使用说明书(中联重科有限责任公司编制)——塔吊安全技术操作规程——施工现场平面布置——塔式起重机的安装位置及平面布置三、塔吊附着位置确定（见后面塔吊分布图）1、附着组成1#2#楼建筑最大高度为99.45米，根据使用说明书，设四道附墙，附墙的连接基座预埋在楼层底板梁上。

附着装置由四套框粱、套内支撑和三根拉杆组成，四套框梁由36套M20高强度(8.8级)螺栓、螺母、垫圈紧固成附着框架(预紧力距为370N.m)。

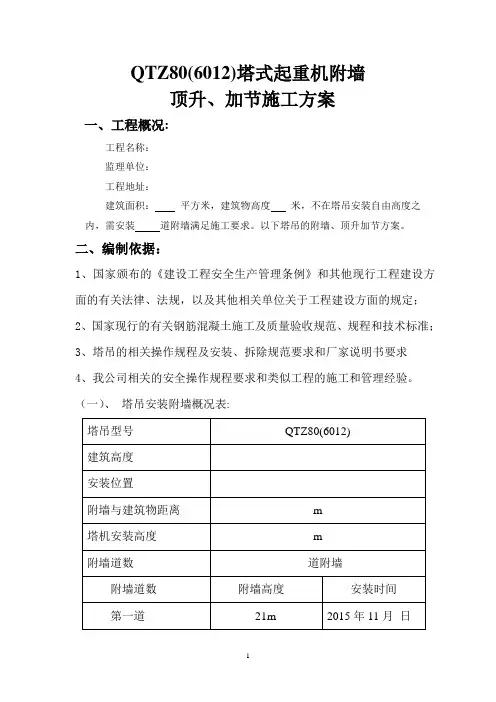

QTZ80(6012)塔式起重机附墙顶升、加节施工方案一、工程概况:工程名称：监理单位：工程地址：建筑面积：平方米，建筑物高度米，不在塔吊安装自由高度之内，需安装道附墙满足施工要求。

以下塔吊的附墙、顶升加节方案。

二、编制依据：1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准；3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。

（一）、塔吊安装附墙概况表:（二）、根据该工地使用情况和厂家说明书要求,塔吊与塔吊之间的高低差不小于4.5m 。

三、预埋件的安装：附墙拉杆与建筑物固定点的预埋板预埋，预埋板选用20х250х400材质为Q235-A 的钢板，在每块的板面上焊上4根φ30的螺栓。

然后将其安装到所选定的梁或柱子的钢筋内并焊接固定好，待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。

塔吊预埋铁件图四、附墙框与拉杆的选用：附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和四根内撑杆组成,框梁由Ｍ22螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有四根撑杆的端部有连接耳座与建筑物附着处铰接。

五、附墙的安装工具和防护用品见下表：序号名称规格型号单位数量1 专用扳手扭力扳手套 22 活动扳手10、12寸把 43 大锤16磅把 44 奶子锤 2.5磅把 45 橇杆 1.2-1.5m 根 46 替打大、中、小把 37 电工仪表万用表套 18 白棕绳50mφ16mm根 29 千斤头15mφ17mm 根 410 千斤头8mφ13.5mm 根 211 安全帽顶20六、作业人员的分工安排：本塔式起重机是佛山市华南重工建设机械有限责任公司租赁的，安装工作由云浮市丰盛华建筑机械设备有限公司安装，安装资质附后，具体人员分工如下：组长：陈硕安全员：陈华锋技术负责：钟锦常安装人员：陈永华黎孝林陈剑南张灿新地面辅助人员：2-3人。

塔吊安装附墙（顶升）施工专项方案一：工程概况：畔山怡园商品房三期工程总建筑面积72632.58 ㎡（其中 S4＃楼，一层框架结构，建筑面积2129.06m2; 5 ＃楼 18 层剪力墙结构，建筑面积10216.66m2；6＃楼 18 层剪力墙结构，建筑面积 10557.59m2；8＃、 9＃楼均为 30 层剪力墙结构，建筑面积均为 11199.73m2；10＃楼 18 层剪力墙结构，建筑面积 10176.97m2；21＃楼两层框架结构，建筑面积1503.53m2；地下室框架结构，建筑面积 15649.31m2）。

因各楼负责垂直运输的塔吊的使用高度超过了自由高度，必须进行附墙顶升。

为了顺利顶升附着塔吊，保证设备及人身安全，特制定本附着顶升方案。

二：编制依据：—— QTZ80塔吊使用说明书——塔吊安全技术操作规程——施工现场平面布置——塔式起重机的安装位置及平面布置三：塔吊附着位置确定（1）附着组成：8、9#楼建筑最大高度为95.10 米，5、6、10#楼建筑最大高度为58.80m 根据使用说明书，设四道附墙，附墙的连接基座预埋在楼层底板梁上。

附着装置由四套框粱、四套内支撑和三根拉杆组成，四套框梁由 24 套 M20 高强度（ 8.8 级）螺栓、螺母、垫圈紧固成附着框架（预紧力距为 370N.m）。

附着框架上的两个顶点处有三根附着撑杆与之交接，三根撑杆的端部有连接座与建筑物附着处的连接基座铰接。

三根拉杆应保持在同一水平上，通过调节螺栓可以推动内撑杆顶紧塔身的四根主弦。

附墙预埋件采用30mm×300mm 的高强度螺栓穿孔预埋 ,。

（见图一）图一：附着框示意图（2）布置位置及载荷情况：图表 1 及 2 给出了塔机的所示的附着撑杆布置形式和位置条件下建筑物附着点（即连接基座固定处）的载荷值。

根据此载荷值的大小、参照图 2 附着点在建筑物结构上的具体位置 ,结合附着装置的附着点处与建筑物局部的承载能力等因素，确定连接基座与建筑物的连接固定方式和局部混泥土钢筋结构处理方式。

塔式起重顶升加节方案一、概述根据苏州轨道交通四号线支线溪霞路站配套地下空间（苏地2013-G-65号地块）中区3#塔吊施工的需要，现布置塔式起重机一台，为了满足现施工要求最大工作高度进行顶升加节施工。

该设备主要由行走机构、塔身、回转机构、起升机构、变幅机构、顶升机构、电气控制系统等部分组成。

1、机型概述塔机由徐州建机工程机械有限公司制造，顶升加节后最大工作高度需达到_______，本次顶升加节数为3节。

二、施工布置及施工手段塔机将标准节吊至塔机轨道面。

顶升加节过程中塔机自身作为垂直手段。

三、施工工期拟定于2015年月日开始进行顶升加节施工，施工时间为一天。

四、安全领导小组及现场职责安排如下：现场施工负责人：现场安全监督总负责：施工区域安全警戒总负责：机械设备安全总负责：五、顶升加节施工方案1、顶升前准备塔机顶升加节必须在风力小于13m/s的情况下进行，加节过程中若遇大风，必须立即停止工作，加节前必须将油缸及泵站就位，检查油缸及右路接头无泄漏。

接通电源，调整好顶升速度和油压。

将正常起吊的吊钩卸下，安装上专门用于加节的扁钩，准备好用于吊装标准塔身节的吊具。

并将引进小车置于引进梁上适当位置，将待安装的标准节组装好放在套架开口一侧。

2、顶升平衡由于该塔机由两个油缸进行顶升，并设在塔身相对的两侧，所以，要求油缸顶起部分的重心要在塔身的中心线上，因此在十字梁与塔身节销轴没有打开之前，将需加入的标准节挂在引进梁上的小车挂钩上。

小车需吊起一定荷载，开到一定的幅度来平衡塔机上部弯矩。

平衡位置为7.2吨配重，小车位置为44m。

实际操作时按油压读书最小间隙均等来保证平衡。

特别注意：在顶升过程中严禁开动回转和变幅。

3、顶升过程（1）在顶升之前塔机处于下页图示（1）的状态，顶升横梁在第一个标准节的下数第二个顶升块上。

（2）起动顶升系统，伸油缸，将套架顶起，使套架与十安梁相联。

（3）用专用标准节加节扁钩吊起一节标准节，开动变幅小车，将其挂在引进小车上，然后吊起7300Kg，载荷开到上述平衡位置，对塔机进行配平。
