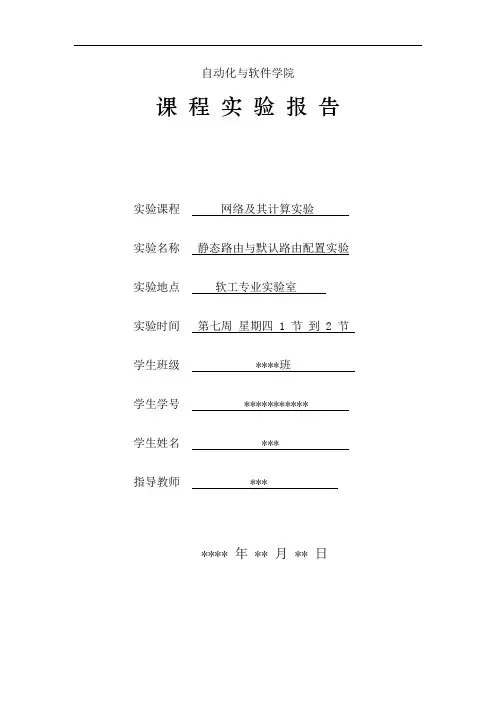

静态路由与默认配置

静态路由及默认路由原理简述：1。

静态路由：是指⽤户或⽹络管理员⼿⼯配置的路由信息。

当⽹络拓扑结构或链路状态发⽣改变时，需要⽹络管理员⼿⼯配置静态路由信息。

相⽐较动态路由协议，静态路由⽆需频繁的交换各⾃的路由表，配置简单，⽐较适合⼩型、简单的⽹络环境。

不适合⼤型和复杂的⽹络环境的原因是：当⽹络拓扑结构和链路状态发⽣改变时，⽹络管理员需要做⼤量的调整，⼯作量繁重，⽽且⽆法感知错误发⽣，不易排错。

2。

默认路由：是⼀种特殊的静态路由，当路由表中与数据包⽬的地址没有匹配的表项时，数据包将根据默认路由条⽬进⾏转发。

默认路由在某些时候是⾮常有效的，例如在末梢⽹络中，默认路由可以⼤⼤简化路由器的配置，减轻⽹络管理员的⼯作负担。

实验⽬的：（1）掌握静态路由（指定接⼝）的配置⽅法；（2）掌握静态路由（指定下⼀跳IP地址）的配置⽅法；（3）掌握静态路由连通性的测试⽅法；（4）掌握默认路由的配置⽅法；（5）掌握默认路由的测试⽅法；（6）掌握在简单⽹络中部署静态路由时的故障排除⽅法；（7）掌握简单的⽹络优化⽅法；实验内容：在三台路由器所组成的简单⽹络中，R1和R3各⾃连接着⼀个主机，现在要求通过配置基本的静态路由和默认路由来实现主机PC-1与PC-2之间的正常通信。

实验拓扑：实验实现步骤：1。

基础配置根据实验的要求进⾏相应的配置，使⽤ping命令检测各直连链路的连通性。

在各直连链路间的IP连通性测试完之后，可以尝试在主机1上直接ping主机2。

问题：为什么两个主机之间⽆法正常通信，是什么原因导致的？若假设主机1和主机2之间可以正常的通信，即可以正常的连通，则主机1将发送数据给其⽹关设备R1；⽽R1在收到其数据之后，根据数据包中的⽬的地址查看⾃⼰的路由表，找到相应的⽬的⽹络的所在的路由条⽬，并根据该条⽬中的下⼀跳和出接⼝信息将该数据转发给下⼀个路由器R2；同时R2采⽤相同的⽅式将数据转发给R3，最后R3页同样的将数据转发给与⾃⼰直接相连的主机2；主机2在收到数据后，与主机1发送数据到主机2的过程⼀样，再发送相应的回应信息给主机1。

普通静态路由、默认路由和浮动路由的配置语句静态路由是通过手动配置的路由，需要管理员手动输入路由规则，是一种最基本的路由配置方式，可以提供网络死亡控制和负载均衡等功能。

ip route 目标子网掩码下一跳地址。

其中，目标子网是需要生成路由的目标IP子网；掩码是目标IP子网的掩码；下一跳地址是该子网数据包转发的下一个路由器的IP地址。

比如，要将目标子网为192.168.1.0/24的数据包，发送给下一跳地址为192.168.2.1的路由器，那么配置语句为：ip route 192.168.1.0 255.255.255.0 192.168.2.1。

默认路由是当一张路由表中没有与目标网络地址匹配的路由规则时，该数据报将被发送到默认路由，从而达到数据包的转发目的。

默认路由配置语句：ip route 0.0.0.0 0.0.0.0 下一跳地址。

其中，0.0.0.0表示任意IP地址，表示该规则适用于所有的IP地址；下一跳地址是该子网数据包转发的下一个路由器的IP地址。

比如，将所有不能匹配到路由规则的数据包发送给下一跳地址为192.168.2.1的路由器，那么配置语句为：ip route 0.0.0.0 0.0.0.0 192.168.2.1。

浮动路由是当已配置的默认路由和静态路由失效后，备用路由将自动生效，从而保证网络连接的连续性。

浮动路由配置语句：ip route 目标子网掩码下一跳地址跃点数 track 1。

其中，track 1是跟踪默认路由状态的关键字，当默认路由不可达时，备用路由即生效。

比如，将目标子网为192.168.1.0/24的数据包，发送给下一跳地址为192.168.2.1的路由器，并跟踪默认路由状态，备用路由生效，那么配置语句为：ip route 192.168.1.0 255.255.255.0 192.168.2.1 track 1。

总的来说，以上三种路由配置方式各有特点，在不同的场合下可针对性地进行选择和配置，以达到最优的网络路由方案。

路由器静态路由配置命令在网络通信中，路由器是一个重要的设备，它负责将数据包从一个网络传输到另一个网络。

静态路由是一种通过手动配置的方式来指定路由器如何转发数据包的方法。

在配置静态路由时，我们需要使用一些特定的命令来完成相关操作。

本文将介绍一些常用的路由器静态路由配置命令。

配置静态路由前，我们首先需要了解一些基本的网络信息，如网络地址、子网掩码和网关地址。

网络地址用于标识一个网络，而子网掩码用于区分网络地址和主机地址。

网关地址是一个在同一网络中的其他设备，用于将数据包转发到其他网络。

以下是一些常见的静态路由配置命令：1. 设置默认路由在配置路由时，我们通常会设置默认路由。

默认路由是指当路由器无法找到更为具体的路由信息时，将数据包发送到默认网关。

下面是配置默认路由的命令：```ip route 0.0.0.0 0.0.0.0 <网关地址>```其中，0.0.0.0 0.0.0.0 表示匹配所有目的网络，<网关地址>表示默认网关的IP地址。

2. 配置静态路由除了默认路由，我们还可以根据需要配置其他的静态路由。

静态路由的配置命令如下：```ip route <目的网络地址> <子网掩码> <下一跳地址>```其中，<目的网络地址>表示要访问的目标网络，<子网掩码>用于区分网络地址和主机地址，<下一跳地址>表示数据包下一跳的网关地址。

例如，要将数据包发送到目标网络192.168.1.0/24，下一跳地址为192.168.0.1，我们可以使用以下命令进行配置：```ip route 192.168.1.0 255.255.255.0 192.168.0.1```3. 配置静态路由优先级在配置多个静态路由时，路由器会根据路由的优先级来选择最佳的路由。

我们可以使用以下命令为静态路由设置优先级：```ip route <目的网络地址> <子网掩码> <下一跳地址> <优先级>```其中，<优先级>用于指定路由的优先级。

实验四 Cisco路由器静态路由和默认路由的配置一、实验目的1.进一步熟悉Cisco路由器的配置环境2.掌握Cisco路由器静态路由的配置方法3.掌握Cisco路由器默认路由的配置方法二、实验内容（一）静态路由的配置建立如上所示的拓扑结构，现在需要完成的就是让主机0能和主机1互相ping通。

具体配置如下：router1的配置：Press Enter to StartRouter>Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname router1router1(config)#interface e0router1(config-if)#ip address 192.168.1.2 255.255.255.0router1(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to uprouter1(config-if)#interface s0router1(config-if)#ip address 192.168.2.1 255.255.255.0router1(config-if)#clock rate 64000 //clock rate是dce设备给dte设备提供时钟频率的，需要在dce里面设置，而另外的一个路由器里面则不用设置router1(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to uprouter1(config-if)#end%LINK-3-UPDOWN: Interface Serial0, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to downrouter1#config tEnter configuration commands, one per line. End with CNTL/Z.router1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 //设定静态路由router1(config)#endrouter1#copy running startupDestination filename [startup-config]?Building configuration...%LINK-3-UPDOWN: Interface Serial0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to up主机0 ping主机1，能够ping通？原因？_____________________________router2的配置：Press Enter to StartRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface e0Router(config-if)#endRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname router2router2(config)#interface s0router2(config-if)#ip address 192.168.2.2 255.255.255.0router2(config-if)#no shut%LINK-3-UPDOWN: Interface Serial0, changed state to uprouter2(config-if)#interface s0router2(config-if)#interface e0router2(config-if)#ip address 192.168.3.1 255.255.255.0router2(config-if)#no shut%LINK-3-UPDOWN: Interface Ethernet0, changed state to uprouter2(config-if)#endrouter2#config tEnter configuration commands, one per line. End with CNTL/Z.router2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1router2(config)#endrouter2#copy running startupDestination filename [startup-config]?Building configuration...[OK]router2#ping 192.168.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 msrouter2#ping 192.168.2.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 msrouter2#ping 192.168.2.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms//路由器之间试ping一下，应该可以ping通，接下来配pc主机0的配置如下：PT模拟器用图形界面配置ip地址、子网掩码和默认网关，可通过命令ipconfig查看是否正确，测试:ping 192.168.3.2Boson模拟器配置如下C:>ipconfig /ip 192.168.1.1 255.255.255.0 //此时尚未指定网关C:>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Request timed out.Request timed out.Request timed out.Request timed out.Request timed out.Ping statistics for 192.168.2.1:Packets: Sent = 5, Received = 0, Lost = 5 (100% loss), //未指定网关时不能ping通router1的s0Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msC:>ipconfig /dg 192.168.1.2 //指定网关为与本机直连的router1的e0口C:>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Ping statistics for 192.168.1.2: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55msC:>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Reply from 192.168.2.1: bytes=32 time=60ms TTL=241Ping statistics for 192.168.2.1: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss), //指定网关后可以ping通s0口了主机1的配置如下：PT模拟器用图形界面配置ip地址、子网掩码和默认网关，可通过命令ipconfig查看是否正确, 测试:ping 192.168.1.1Boson模拟器配置如下：C:>ipconfig /ip 192.168.3.1 255.255.255.0C:>ipconfig /dg 192.168.3.1 //把IP和网关设好C:>ping 192.168.1.1Pinging 192.168.1.1 with 32 bytes of data:Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Reply from 192.168.1.1: bytes=32 time=60ms TTL=241Ping statistics for 192.168.1.1: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55ms可以ping通，实验成功（二）默认路由的配置建立如上所示的拓扑结构，同静态路由。

实训3 静态路由与默认静态路由配置一、实训目的通过本实训了解静态路由与默认静态路由的配置方法，掌握静态路由与默认静态路由的配置命令。

二、实训逻辑图图3-1 实训4.2逻辑图三、实训内容及步骤1．路由器基本配置（1）按下表所示为路由器配置接口信息网络设备接口IP地址默认网关总部路由器（hostname R1）S0/0 172.16.1.1/24 N/A S0/1 192.168.10.1/24 N/A S0/2 192.168.11.1/24 N/A Loopback 0 环回接口192.168.1.1/24 N/A分公司1 （hostname R2）S0/0 192.168.10.2/24 N/A Loopback 0 192.168.2.1/24 N/A分公司2 （hostname R3）S0/0 192.168.11.2/24 N/A Loopback 0 环回接口192.168.3.1/24 N/A边界R4 （hostname R4）S0/0 172.16.1.2/24 N/A Loopback 0 环回接口202.202.202.202/24 N/A注意：串口中时钟频率的配置，必须配置在DCE端，可以通过“show controller”命令来查看串口是DCE还是DTE。

（2）使用“show ip interface brief”查看接口信息，应该所有配置接口的都是up。

（3）使用“ping”命令测试路由器广域网链路之间的连通性。

如果配置正确，应该R1和R2、R3、R4的广域网链路是连通的。

2．静态路由的配置（1）总部路由器—R1：R1(config)#ip route 192.168.2.0 255.255.255.0 192.168.10.2 //到分公司1R1(config)#ip route 192.168.3.0 255.255.255.0 192.168.11.2 //到分公司2（2）分公司1—R2：R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.10.1 //到总部R2(config)#ip route 192.168.3.0 255.255.255.0 192.168.10.1 //到分公司2（3）分公司2—R3：R3(config)#ip route 192.168.1.0 255.255.255.0 192.168.11.1 //到总部R3(config)#ip route 192.168.2.0 255.255.255.0 192.168.11.1 //到分公司1（4）边界路由器—R4：R4(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.1 //到总部R4(config)#ip route 192.168.2.0 255.255.255.0 172.16.1.1 //到分公司1R4(config)#ip route 192.168.3.0 255.255.255.0 172.16.1.1 //到分公司23．默认静态路由的配置总部至边界路由器：R1(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.2分公司1至边界路由器：R2(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1分公司2至边界路由器：R3(config)#ip route 0.0.0.0 0.0.0.0 192.168.11.14．查看各路由器的路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 172.16.1.2 to network 0.0.0.0C 192.168.10.0 is directly connected, Serial0/1C 192.168.11.0 is directly connected, Serial0/2C 172.16.1.0 is directly connected, Serial0/0C 192.168.1.0/24 is directly connected, Loopback0S 192.168.2.0/24 [1/0] via 192.168.10.6 //到分公司1的静态路由S 192.168.3.0/24 [1/0] via 192.168.10.10 //到分公司2的静态路由S* 0.0.0.0/0 [1/0] via 172.16.1.2 //到Internet的默认静态路由四、实训调试及结果1．分别查看R2、R3、R4的路由表，分析结果的正确性，并将其路由条目复制到下方。

静态路由及默认路由的基本配置首先假设主机PC1与PC3之间如果能够正常连通，那么PC1将发送数据给其网关设备R1；R1收到后将根据数据包中的目的地址查看它的路由表，找到相应的目的网络的所在路由条目，并根据该条目中的下一跳和出接口信息将该数据转发给下一台路由器R2；R2也采取同样的步骤将数据转发给与自己直连的主机PC3；主机PC3在收到数据后，与主机PC1发送数据到PC3的过程一样，再发送相应的回应消息给PC1。

在错误!未找到引用源。

中，用R3来模拟互联网Internet，由于Internet是一个目标范围很广的目标网络，故到达Internet的路由需要配置为默认路由，R3与R1之间使用串口(Serial)相连。

首先在PC1、PC2、PC3、PC4上配置IP地址、子网掩码、默认网关。

对于PC1，其网关地址为192.168.0.1，PC2的网关地址为192.168.1.1，PC3的网关地址为192.168.16.1，PC4的网关地址为192.168.17.1。

各个路由器的基础配置在PC1上测试其与其他计算机的连通性从上面的结果可观察到PC1与PC2互通，但PC1与PC3不能互通在路由表中，“Destination/Mask”列为目标网络的网络号和子网掩码，“Proto”列表示路由协议类型，“Pre”列为优先级(值越小，优先级越高)，“Cost”列为到达目标网络的度量值，“Flags”列为路由类型标志，“NextHop”列为相对于当前设备到达目标网络的下一个设备入口IP地址(下一跳地址，如果目标为直连网络，则“NextHop”列值为当前设备出口IP地址)，“Interface”列为通往目标网络的本设备出端口编号。

从上面的路由表信息可观察到，路由器默认会自动生成到达其所有直连网络的路由信息，PC1与PC2所属的网络192.168.0.0/24与192.168.1.0/24都在R1中有对应的路由信息，故PC1与PC2的网络是连通的，而PC1发向PC3、PC4的数据包的目标网络分别为192.168.16.0/24、为192.168.17.0/24，这两个目标网络在R1中无对应的路由信息，故PC1与PC3、PC4的网络不通。

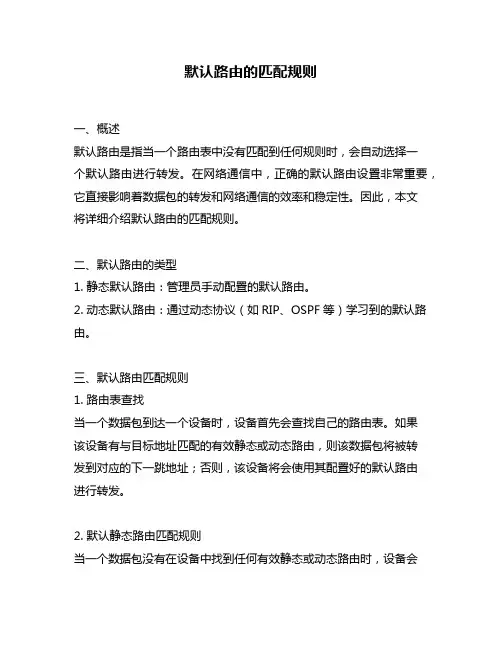

默认路由的匹配规则一、概述默认路由是指当一个路由表中没有匹配到任何规则时，会自动选择一个默认路由进行转发。

在网络通信中，正确的默认路由设置非常重要，它直接影响着数据包的转发和网络通信的效率和稳定性。

因此，本文将详细介绍默认路由的匹配规则。

二、默认路由的类型1. 静态默认路由：管理员手动配置的默认路由。

2. 动态默认路由：通过动态协议（如RIP、OSPF等）学习到的默认路由。

三、默认路由匹配规则1. 路由表查找当一个数据包到达一个设备时，设备首先会查找自己的路由表。

如果该设备有与目标地址匹配的有效静态或动态路由，则该数据包将被转发到对应的下一跳地址；否则，该设备将会使用其配置好的默认路由进行转发。

2. 默认静态路由匹配规则当一个数据包没有在设备中找到任何有效静态或动态路由时，设备会查找其配置好的默认静态路由。

如果存在多个静态默认路由，则设备将按照以下顺序进行匹配：（1）最长前缀匹配；（2）优先级高者胜出；（3）跃点数最少者胜出。

3. 默认动态路由匹配规则当一个数据包没有在设备中找到任何有效静态或动态路由时，设备会查找其学习到的默认动态路由。

如果存在多个默认动态路由，则设备将按照以下顺序进行匹配：（1）最长前缀匹配；（2）优先级高者胜出；（3）跃点数最少者胜出。

4. 默认路由的优先级在多个默认路由存在时，设备将按照以下顺序进行优先级判断：（1）直连网络；（2）静态默认路由；（3）动态默认路由。

四、案例分析假设有一台路由器R1，它的配置如下：ip route 0.0.0.0 0.0.0.0 192.168.10.2ip route 0.0.0.0 0.0.0.0 192.168.20.2 10其中，第一条静态默认路由的下一跳地址为192.168.10.2，第二条静态默认路由的下一跳地址为192.16820。

同时，R1通过OSPF学习到了一个默认动态路由。

假设有一台主机H1，它的IP地址为19216830。
