msp430f5419/38学习笔记之时钟系统(2011-11-30 10:41:30)分类： msp430标签：msp430f541xmsp430f543xucs时钟系统注：msp5419/38中，如果你使用SMCLK做TIMER_A的时钟，那么进入低功耗3或低功耗4是不会把SMCLK关掉的，这点5系列和其他系列的不一样。

UCS模块是一个低成本超低功耗系统，通过选择使用3个内部时钟信号，用户可以得到性能和功耗的最佳平衡点。

UCS可以由软件配置其工作模式，如配置成：不需要任何外部器件、使用1或 2个外部晶振等。

一、时钟系统UCS模块具有5个时钟源：XT1CLK：低频/高频振荡器，既可以与低频 32768HZ钟振、标准晶振、外部振荡器，又可以与外部4M-32MHZ时钟源一起使用，XT1CLK可以作为FLL模块内部的参考时钟。

有些芯片XT1CLK只允许使用外部的低频晶振，具体可参考数据手册；XT2CLK：可选高频振荡器，可与标准晶振，振荡器或者 4MHZ~32MHZ外部时钟源一起使用；VLOCLK：内部低功耗、低频振荡器，频率典型值为10KHZ；REFOCLK：内部低频振荡器，典型值为 32768HZ，可作为 FLL基准时钟源；DCOCLK：可以通过 FLL来稳定的内部数字控制振荡器（DCO）；DCOCLK经过 FLL分频后可得DCOCLKDIV。

UCS模块可以提供3种时钟信号：ACLK：辅时钟；MCLK：系统主时钟；SMCLK：子系统主时钟。

二、UCS操作PUC之后，UCS的默认配置模式如下：XT1CLK 选择LF模式下的XT1作为时钟源，ACLK 选择 XT1CLK 作为时钟源；MCLK 选择DCOCLKDIV作为时钟源；SMCLK 选择DCOCLKDIV作为时钟源；FLL操作使能，FLL基准时钟（FLLREFCLK）选择XT1CLK；XIN 和 XOUT作普通IO 口使用，禁止了 XT1 功能，直到 I/O 口重新配置为 XT1 模式；如果有 XT2IN 和XT2OUT，则一并配置为普通 IO 口，禁止 XT2 功能。

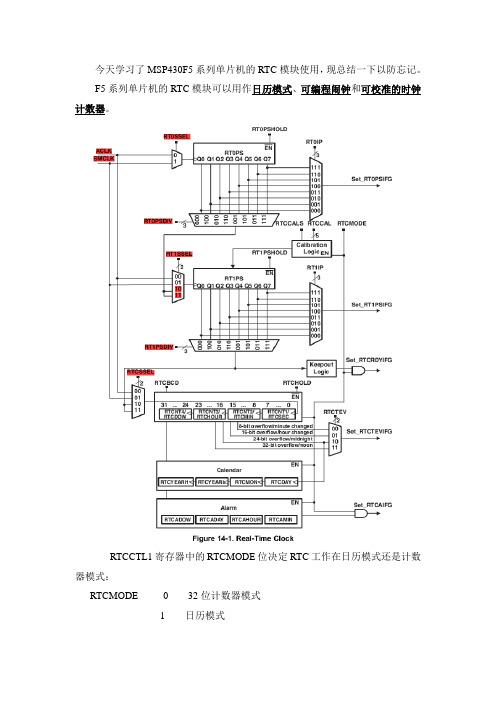

今天学习了MSP430F5系列单片机的RTC模块使用，现总结一下以防忘记。

F5系列单片机的RTC模块可以用作日历模式、可编程闹钟和可校准的时钟计数器。

RTCCTL1寄存器中的RTCMODE位决定RTC工作在日历模式还是计数器模式：RTCMODE 0 32位计数器模式1日历模式计数器模式：此时RTCMODE复位。

计数器的时钟源选择：时钟源可选自ACLK、SMCLK或者是经RT0PS和RT1PS对ACLK、SMCLK 的分频值。

RT0PS和RT1PS分别能输出ACLK和SMCLK的2、4、8、16、32、64、128、256分频。

如下图：另外，还可以看到RT1SSEL中的10、11选项练到了RT0PSDIV的输出。

它的作用是将RT0PS和RT1PS级联。

级联后的输出也可以作为32位计数器的时钟源。

4个独立的8位计数器级联成32位计数器，能提供计数时钟的8位、16位、24位、32位溢出间隔，由RTCCTL1寄存器的RTCTEV位选择其中一种触发条件。

置位RTCTEVIE，一个RTCTEV事件可以触发一个中断。

RT0PS和RT1PS可以被配置成两个8位的计数器，或者级联成一个16位的计数器。

通过设置各自的RT0PSHOLD和RT1PSHOLD位，RT0PS和RT1PS可以暂停功能，还原为独立的模块。

当RT0PS和RT1PS级联的时候，通过置位RT0PSHOLD可以导致RT0PS和RT1PS同时停止。

根据不同的配置，32 位的计数器可以有不同的方法被停止。

如果32位的计数器时钟源直接源于ACLK或者SMCLK，则可以通过置位RTCHOLD而被停止；如果它是源于RT1PS的输出，则可以通过置位RT1PSHOLD或者RTCHOLD而被停止；最后，如果它源于RT0PS和RT1PS的级联，则通过置位RT0PSHOLD、RT1PSHOLD或者RTCHOLD 而被停止。

个人理解：RTC的时钟要么来自ACLK，要么来自SMCLK，要么来自RT1PS对ACLK 或SMCLK的分频，要么来自RT0PS与RT1PS级联后对ACLK或SMCLK的分频。
