机械设计基础第八章习题答案 主编：陈霖 甘露萍

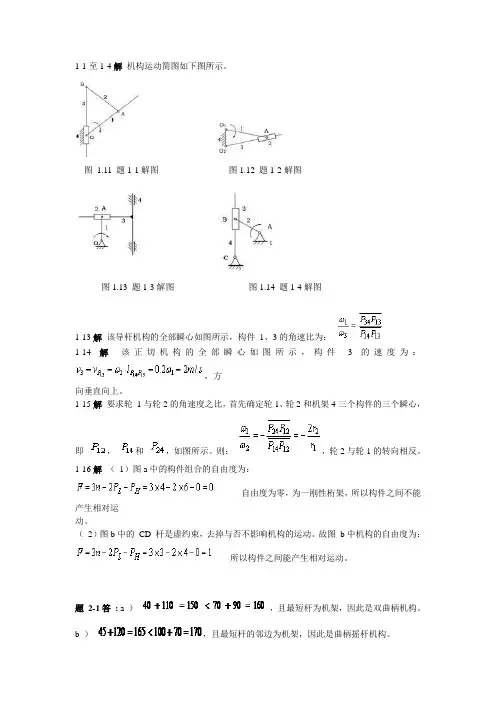

1-1至1-4解机构运动简图如下图所示。

图 1.11 题1-1解图图1.12 题1-2解图图1.13 题1-3解图图1.14 题1-4解图1-13解该导杆机构的全部瞬心如图所示，构件1、3的角速比为：1-14解该正切机构的全部瞬心如图所示，构件3的速度为：，方向垂直向上。

1-15解要求轮1与轮2的角速度之比，首先确定轮1、轮2和机架4三个构件的三个瞬心，即，和，如图所示。

则：，轮2与轮1的转向相反。

1-16解（1）图a中的构件组合的自由度为：自由度为零，为一刚性桁架，所以构件之间不能产生相对运动。

（2）图b中的CD 杆是虚约束，去掉与否不影响机构的运动。

故图b中机构的自由度为：所以构件之间能产生相对运动。

题2-1答: a ），且最短杆为机架，因此是双曲柄机构。

b ），且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ），不满足杆长条件，因此是双摇杆机构。

d ），且最短杆的对边为机架，因此是双摇杆机构。

题2-3 见图 2.16 。

图2.16题2-5解: （ 1 ）由题意踏板在水平位置上下摆动，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。

取适当比例图尺，作出两次极限位置和（见图2.17 ）。

由图量得：，。

解得：由已知和上步求解可知：，，，（ 2 ）因最小传动角位于曲柄与机架两次共线位置，因此取和代入公式（2-3 ）计算可得：或：代入公式（2-3 ）′，可知题2-6解：因为本题属于设计题，只要步骤正确，答案不唯一。

这里给出基本的作图步骤，不给出具体数值答案。

作图步骤如下（见图2.18 ）：（1 ）求，；并确定比例尺。

（2 ）作，。

（即摇杆的两极限位置）（3 ）以为底作直角三角形，，。

（4 ）作的外接圆，在圆上取点即可。

在图上量取，和机架长度。

则曲柄长度，摇杆长度。

在得到具体各杆数据之后，代入公式（2 — 3 ）和（2-3 ）′求最小传动角，能满足即可。

图2.18题2-8解: 见图2.20 ，作图步骤如下：（1 ）。

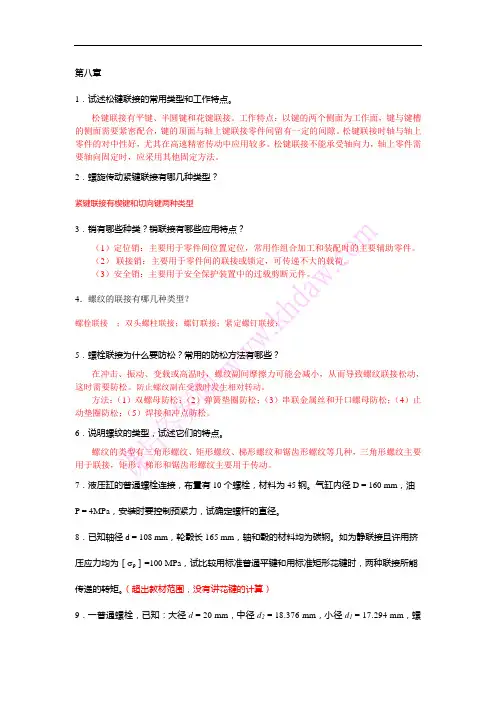

第八章1．试述松键联接的常用类型和工作特点。

松键联接有平键、半圆键和花键联接。

工作特点：以键的两个侧面为工作面，键与键槽的侧面需要紧密配合，键的顶面与轴上键联接零件间留有一定的间隙。

松键联接时轴与轴上零件的对中性好，尤其在高速精密传动中应用较多。

松键联接不能承受轴向力，轴上零件需要轴向固定时，应采用其他固定方法。

2．螺旋传动紧键联接有哪几种类型？紧键联接有楔键和切向键两种类型3．销有哪些种类？销联接有哪些应用特点？（1）定位销：主要用于零件间位置定位，常用作组合加工和装配时的主要辅助零件。

（2）联接销：主要用于零件间的联接或锁定，可传递不大的载荷。

（3）安全销：主要用于安全保护装置中的过载剪断元件。

4．螺纹的联接有哪几种类型？螺栓联接；双头螺柱联接；螺钉联接；紧定螺钉联接；5．螺栓联接为什么要防松？常用的防松方法有哪些？在冲击、振动、变载或高温时，螺纹副间摩擦力可能会减小，从而导致螺纹联接松动，这时需要防松。

防止螺纹副在受载时发生相对转动。

方法：（1）双螺母防松；（2）弹簧垫圈防松；（3）串联金属丝和开口螺母防松；（4）止动垫圈防松；（5）焊接和冲点防松。

6．说明螺纹的类型，试述它们的特点。

螺纹的类型有三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等几种，三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动。

7．液压缸的普通螺栓连接，布置有10个螺栓，材料为45钢。

气缸内径D = 160 mm，油P = 4MPa，安装时要控制预紧力，试确定螺杆的直径。

8．已知轴径d = 108 mm，轮毂长165 mm，轴和毂的材料均为碳钢。

如为静联接且许用挤压应力均为［ p］=100 MPa，试比较用标准普通平键和用标准矩形花键时，两种联接所能传递的转矩。

（超出教材范围，没有讲花键的计算）9．一普通螺栓，已知：大径d = 20 mm，中径d2= 18.376 mm，小径d1= 17.294 mm，螺距P = 2.5 mm，螺纹线数n = 2，牙型角60α=︒，螺纹副的摩擦系数f = 0.14。

第11章 蜗杆传动11.1 蜗杆传动的特点及使用条件是什么？答：蜗杆传动的特点是：结构紧凑，传动比大。

一般在传递动力时，10~80i =；分度传动时只传递运动，i 可达1 000；传动平稳，无噪声；传动效率低；蜗轮一般用青铜制造，造价高；蜗杆传动可实现自锁。

使用条件：蜗杆传动用于空间交错(90)轴的传动。

用于传动比大，要求结构紧凑的传动，传递功率一般小于50kW 。

11.2 蜗杆传动的传动比如何计算？能否用分度圆直径之比表示传动比？为什么？答：蜗杆传动的传动比可用齿数的反比来计算，即1221i n n z z ==；不能用分度圆直径之比表示传动比，因为蜗杆的分度圆直径11d mq mz =≠。

11.3 与齿轮传动相比较，蜗杆传动的失效形式有何特点？为什么？答：蜗杆传动的失效形式与齿轮传动类似，有点蚀、弯曲折断、磨损及胶合。

但蜗杆传动中蜗轮轮齿的胶合、磨损要比齿轮传动严重得多。

这是因为蜗杆传动啮合齿面间的相对滑动速度大，发热严重，润滑油易变稀。

当散热不良时，闭式传动易发生胶合。

在开式传动及润滑油不清洁的闭式传动中，轮齿磨损较快。

11.4 何谓蜗杆传动的中间平面？中间平面上的参数在蜗杆传动中有何重要意义？ 答：蜗杆传动的中间平面是通过蜗杆轴线且垂直于蜗轮轴线的平面。

中间平面上的参数是标准值，蜗杆传动的几何尺寸计算是在中间平面计算的。

在设计、制造中，皆以中间平面上的参数和尺寸为基准。

11.5 试述蜗杆直径系数的意义，为何要引入蜗杆直径系数q ?答：蜗杆直径系数的意义是：蜗杆的分度圆直径与模数的比值，即1q d m =。

引入蜗杆直径系数是为了减少滚刀的数量并有利于标准化。

对每个模数的蜗杆分度圆直径作了限制，规定了1~4个标准值，则蜗杆直径系数也就对应地有1~4个标准值。

11.6 何谓蜗杆传动的相对滑动速度？它对蜗杆传动有何影响？答：蜗杆传动的相对滑动速度是由于轴交角90∑=，蜗杆与蜗轮啮合传动时，在轮齿节点处，蜗杆的圆周速度1v 和蜗轮的圆周速度2v 也成90夹角，所以蜗杆与蜗轮啮合传动时，齿廓间沿蜗杆齿面螺旋线方向有较大的相对滑动速度s v ，其大小为s 1cos v v λ==。

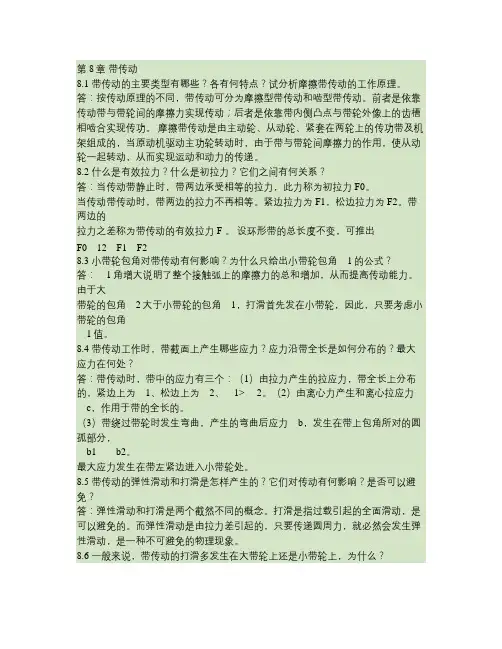

第8章带传动8.1 带传动的主要类型有哪些？各有何特点？试分析摩擦带传动的工作原理。

答：按传动原理的不同，带传动可分为摩擦型带传动和啮型带传动。

前者是依靠传动带与带轮间的摩擦力实现传动；后者是依靠带内侧凸点与带轮外像上的齿槽相啮合实现传功。

摩擦带传动是由主动轮、从动轮、紧套在两轮上的传功带及机架组成的，当原动机驱动主功轮转动时，由于带与带轮间摩擦力的作用，使从动轮一起转动，从而实现运动和动力的传递。

8.2 什么是有效拉力？什么是初拉力？它们之间有何关系？答：当传动带静止时，带两边承受相等的拉力，此力称为初拉力F0。

当传动带传动时，带两边的拉力不再相等。

紧边拉力为F1，松边拉力为F2。

带两边的拉力之差称为带传动的有效拉力F 。

设环形带的总长度不变，可推出F0 12 F1 F28.3 小带轮包角对带传动有何影响？为什么只给出小带轮包角 1的公式？答： 1角增大说明了整个接触弧上的摩擦力的总和增加，从而提高传动能力。

由于大带轮的包角 2大于小带轮的包角 1，打滑首先发在小带轮，因此，只要考虑小带轮的包角1值。

8.4 带传动工作时，带截面上产生哪些应力？应力沿带全长是如何分布的？最大应力在何处？答：带传动时，带中的应力有三个：（1）由拉力产生的拉应力，带全长上分布的，紧边上为 1、松边上为 2、 1> 2。

（2）由离心力产生和离心拉应力 c，作用于带的全长的。

（3）带绕过带轮时发生弯曲，产生的弯曲后应力 b，发生在带上包角所对的圆孤部分，b1 b2。

最大应力发生在带左紧边进入小带轮处。

8.5 带传动的弹性滑动和打滑是怎样产生的？它们对传动有何影响？是否可以避免？答：弹性滑动和打滑是两个截然不同的概念。

打滑是指过载引起的全面滑动，是可以避免的。

而弹性滑动是由拉力差引起的，只要传递圆周力，就必然会发生弹性滑动，是一种不可避免的物理现象。

8.6 一般来说，带传动的打滑多发生在大带轮上还是小带轮上，为什么？答：因为 1 2，故打滑总是先发生在小轮上。

机械设计基础_课后答案（1-18章）[1]⽬录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平⾯机构的结构分析 (12)第4章平⾯连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常⽤零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪⼏个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下⼏个阶段：1.产品规划主要⼯作是提出设计任务和明确设计要求。

2.⽅案设计在满⾜设计任务书中设计具体要求的前提下，由设计⼈员构思出多种可⾏⽅案并进⾏分析⽐较，从中优选出⼀种功能满⾜要求、⼯作性能可靠、结构设计可靠、结构设计可⾏、成本低廉的⽅案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试⽤、修改、鉴定。

1.2常见的失效形式有哪⼏种？答：断裂，过量变形，表⾯失效，破坏正常⼯作条件引起的失效等⼏种。

1.3什么叫⼯作能⼒？计算准则是如何得出的？答：⼯作能⼒为指零件在⼀定的⼯作条件下抵抗可能出现的失效的能⼒。

对于载荷⽽⾔称为承载能⼒。

根据不同的失效原因建⽴起来的⼯作能⼒判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化⽣产管理过程，降低成本，保证产品的质量，缩短⽣产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表⾯间的润滑状态，摩擦可分为哪⼏类？各有何特点？答：摩擦副可分为四类：⼲摩擦、液体摩擦、边界摩擦和混合摩擦。

⼲摩擦的特点是两物体间⽆任何润滑剂和保护膜，摩擦系数及摩擦阻⼒最⼤，磨损最严重，在接触区内出现了粘着和梨刨现象。

a目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。

1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。

8-1 轴的功用是什么？转轴、传动轴、心轴有何区别？轴由哪些部分组成？答：轴用于支承旋转零件、传递转矩和运动。

工作时既承受弯矩又承受转矩的轴称为转轴。

用来支承转动零件，只承受弯矩而不传递转矩的轴称为心轴。

主要用于传递转矩而不承受弯矩，或所承受弯矩很小的轴称为传动轴。

轴通常由轴头、轴颈、轴肩、轴环、轴端及不装任何零件的轴段等部分组成。

8-2 轴的常用材料有哪些？什么时候选用合金钢？答：轴的常用材料为碳素钢和合金钢。

合金钢具有较高的机械性能和更好的淬透性，但价格较贵，可以在传递大功率、要求减轻轴的重量和提高轴颈耐磨性时采用，在一般工作温度下，合金钢和碳素钢具有相近的弹性模量，采用合金钢不能提高轴的刚度。

8-3 为什么一般转轴都做成阶梯形？阶梯轴的各段直径和长度应根据什么原则确定？答：阶梯轴各轴段截面的直径不同，各轴段的强度相近，且有利于轴上零件的装拆和固定。

因此阶梯轴在机器中的应用最为广泛。

阶梯轴的各段直径是在初估最小直径的基础上，根据轴上零件的固定方式及其受力情况等，逐段增大估算确定；轴的各段长度主要由轴上零件及相互间的距离所决定。

8-4 进行轴的结构设计时，应考虑哪些问题？答：1.便于轴上零件的装配；2.保证轴上零件的准确定位和可靠固定；3.轴的加工和装配工艺性好；4.减少应力集中，改善轴的受力情况8-5 试从减小轴上载荷、提高轴的强度出发，分别指出图（a）（b）中哪一种布置形式结构更合理？为什么？（a）（b）习题8-5图答：（a）图第一种布置形式的弯矩图第二种布置形式的弯矩图根据弯矩图，第二种布置形式更合理。

（b）图第一种布置形式的弯矩图第二种布置形式的弯矩图根据弯矩图，第一种布置形式更合理。

8-6 轴上零件常用的轴向固定和周向固定方法有哪些？答：常用的轴向固定方式有；轴肩和轴环套筒和圆螺母；弹性挡圈和紧定螺钉；轴端挡圈和圆锥面；常用的周向固定方式有键联接、花键联接、销联接，成形联接及过盈配合联接8-7 判断图中的1、2、3、4处轴的结构是否合理？为什么？习题8-7图答：1处：轴肩高度超过了轴承的安装尺寸，不合理；2处：轴头长度过长，不能实现齿轮的轴向固定；3、4处：结构合理，能保证轴承的轴向定位。

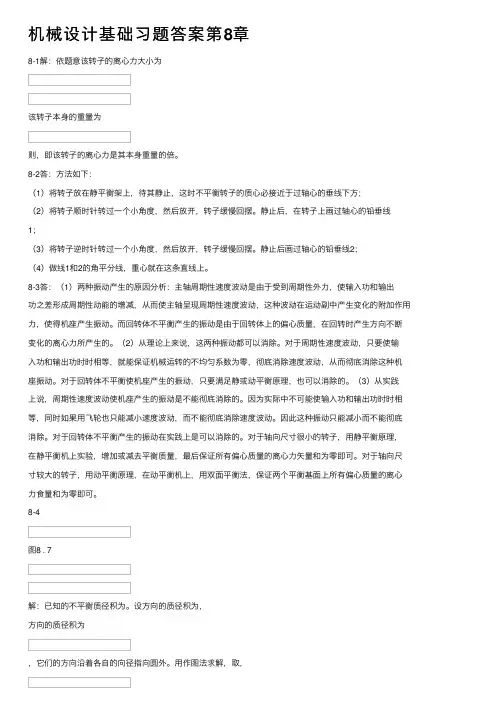

机械设计基础习题答案第8章8-1解：依题意该转⼦的离⼼⼒⼤⼩为该转⼦本⾝的重量为则，即该转⼦的离⼼⼒是其本⾝重量的倍。

8-2答：⽅法如下：（1）将转⼦放在静平衡架上，待其静⽌，这时不平衡转⼦的质⼼必接近于过轴⼼的垂线下⽅；（2）将转⼦顺时针转过⼀个⼩⾓度，然后放开，转⼦缓慢回摆。

静⽌后，在转⼦上画过轴⼼的铅垂线1；（3）将转⼦逆时针转过⼀个⼩⾓度，然后放开，转⼦缓慢回摆。

静⽌后画过轴⼼的铅垂线2；（4）做线1和2的⾓平分线，重⼼就在这条直线上。

8-3答：（1）两种振动产⽣的原因分析：主轴周期性速度波动是由于受到周期性外⼒，使输⼊功和输出功之差形成周期性动能的增减，从⽽使主轴呈现周期性速度波动，这种波动在运动副中产⽣变化的附加作⽤⼒，使得机座产⽣振动。

⽽回转体不平衡产⽣的振动是由于回转体上的偏⼼质量，在回转时产⽣⽅向不断变化的离⼼⼒所产⽣的。

（2）从理论上来说，这两种振动都可以消除。

对于周期性速度波动，只要使输⼊功和输出功时时相等，就能保证机械运转的不均匀系数为零，彻底消除速度波动，从⽽彻底消除这种机座振动。

对于回转体不平衡使机座产⽣的振动，只要满⾜静或动平衡原理，也可以消除的。

（3）从实践上说，周期性速度波动使机座产⽣的振动是不能彻底消除的。

因为实际中不可能使输⼊功和输出功时时相等，同时如果⽤飞轮也只能减⼩速度波动，⽽不能彻底消除速度波动。

因此这种振动只能减⼩⽽不能彻底消除。

对于回转体不平衡产⽣的振动在实践上是可以消除的。

对于轴向尺⼨很⼩的转⼦，⽤静平衡原理，在静平衡机上实验，增加或减去平衡质量，最后保证所有偏⼼质量的离⼼⼒⽮量和为零即可。

对于轴向尺⼨较⼤的转⼦，⽤动平衡原理，在动平衡机上，⽤双⾯平衡法，保证两个平衡基⾯上所有偏⼼质量的离⼼⼒⾷量和为零即可。

8-4图8 . 7解：已知的不平衡质径积为。

设⽅向的质径积为，⽅向的质径积为作图8 . 7 所⽰。

由静平衡条件得：由图8-7 量得，。

8-5图8 . 9解：先求出各不平衡质径积的⼤⼩：⽅向沿着各⾃的向径指向外⾯。

机械设计基础答案(共31页) -本页仅作为预览文档封面，使用时请删除本页-《机械设计基础》作业答案第一章平面机构的自由度和速度分析1－11－21－31－41－5自由度为：11 19211)0192(73')'2(3=--=--+⨯-⨯=--+-=FPPPnFHL 或：1182632 3=-⨯-⨯=--=HLPPnF1－6自由度为11)01122(93')'2(3=--+⨯-⨯=--+-=FPPPnFHL 或：11 22241112832 3=--=-⨯-⨯=--=HLPPnF1－10自由度为：1128301)221142(103')'2(3=--=--⨯+⨯-⨯=--+-=F P P P n F H L 或：122427211229323=--=⨯-⨯-⨯=--=HL P P n F 1－1122424323=-⨯-⨯=--=HL P P n F1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。

1334313141P P P P ⨯=⨯ωω141314133431==P P P P ωω1－14：求出题1-14图正切机构的全部瞬心。

设s rad /101=ω，求构件3的速度3v 。

s mm P P v v P /20002001013141133=⨯===ω 1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。

构件1、2的瞬心为P 12P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心1224212141P P P P ⨯=⨯ωω 1212141224212r r P P P P ==ωω 1－16：题1-16图所示曲柄滑块机构，已知：s mm l AB /100=，s mm l BC /250=，s rad /101=ω，求机构全部瞬心、滑块速度3v 和连杆角速度2ω。

、第8章 带传动带传动的主要类型有哪些各有何特点试分析摩擦带传动的工作原理。

答：按传动原理的不同，带传动可分为摩擦型带传动和啮型带传动。

前者是依靠传动带与带轮间的摩擦力实现传动；后者是依靠带内侧凸点与带轮外像上的齿槽相啮合实现传功。

摩擦带传动是由主动轮、从动轮、紧套在两轮上的传功带及机架组成的，当原动机驱动主功轮转动时，由于带与带轮间摩擦力的作用，使从动轮一起转动，从而实现运动和动力的传递。

什么是有效拉力什么是初拉力它们之间有何关系答：当传动带静止时，带两边承受相等的拉力，此力称为初拉力0F 。

当传动带传动时，带两边的拉力不再相等。

紧边拉力为1F ，松边拉力为2F 。

带两边的拉力之差称为带传动的有效拉力F 。

设环形带的总长度不变，可推出()01212F F F =+ 小带轮包角对带传动有何影响为什么只给出小带轮包角1α的公式【答：1α角增大说明了整个接触弧上的摩擦力的总和增加，从而提高传动能力。

由于大带轮的包角2α大于小带轮的包角1α，打滑首先发在小带轮，因此，只要考虑小带轮的包角1α值。

带传动工作时，带截面上产生哪些应力应力沿带全长是如何分布的最大应力在何处答：带传动时，带中的应力有三个：（1）由拉力产生的拉应力，带全长上分布的，紧边上为1δ、松边上为2δ、1δ> 2δ。

（2）由离心力产生和离心拉应力c δ，作用于带的全长的。

（3）带绕过带轮时发生弯曲，产生的弯曲后应力b δ，发生在带上包角所对的圆孤部分，12b b δδ>。

最大应力发生在带左紧边进入小带轮处。

带传动的弹性滑动和打滑是怎样产生的它们对传动有何影响是否可以避免答：弹性滑动和打滑是两个截然不同的概念。

打滑是指过载引起的全面滑动，是可以避免的。

而弹性滑动是由拉力差引起的，只要传递圆周力，就必然会发生弹性滑动，是一种不可避免的物理现象。

一般来说，带传动的打滑多发生在大带轮上还是小带轮上，为什么 答：因为12αα<，故打滑总是先发生在小轮上。

------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------第三章 机械零件的强度答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。

[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。

[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。

如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。

[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。

第八单元机械的节能环保与安全防护练习题一、名词解释1．润滑在发生相对运动的各种摩擦副的接触面之间加入润滑剂，从而使两摩擦面之间形成润滑膜，将原来直接接触的干摩擦面分隔开来，变干摩擦为润滑剂分子间的摩擦，达到减小摩擦，减低磨损，延长机械设备的使用寿命的措施就是润滑。

2．润滑剂润滑剂是用于润滑、冷却和密封机械摩擦部分的物质。

3．润滑油润滑油是指用在各种类型汽车、机械设备上以减少摩擦，保护机械及加工件的液体或半固体润滑剂。

4．闪点闪点是润滑油在规定条件下加热，油蒸气和空气的混合气与火焰接触发生瞬时闪火时的最低温度。

5．凝点凝点是指润滑油在规定的冷却条件下，润滑油停止流动的最高温度。

6．润滑脂润滑脂是在基础油加入增稠剂与润滑添加剂制成的半固态机械零件润滑剂。

7．机械密封机械密封是指由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。

8．机械振动机械振动是物体或质点在其平衡位置附近所作的往复运动。

9．噪声噪声是发声体做无规则振动时发出的声音。

10．机械伤害机械伤害是指机械零件、工具、工件或飞溅的固体、流体物质的机械作用而产生的伤害。

二、填空题1．根据润滑剂的不同，润滑可分为流体润滑、固体润滑和半固体润滑三类。

2．润滑剂根据来源进行分类，可分为矿物性润滑剂、植物性润滑剂、动物性润滑剂和合成润滑剂。

3．润滑油主要起润滑、辅助冷却、防锈、清洁、密封和缓冲等作用。

4．润滑油的主要性能指标是粘度、粘度指数、油性、极压性能、闪点和凝点等。

5．润滑油一般由基础油和添加剂两部分组成。

6．如果环境温度低，应选用粘度较小的润滑油；如果机械设备润滑部位的摩擦副运动速度低，可选用粘度较大的润滑油。

7．按用途进行分类，润滑脂可分为减摩润滑脂、防护润滑脂和密封润滑脂。

8．润滑脂主要由稠化剂、基础油、添加剂及填料四部分组成。

9．选用润滑脂时，应根据润滑部位的工作温度、运动速度、承载负荷和工作环境等条件来选择。

第七章1．轮系的分类依据是什么？轮系在运转过程中各轮几何轴线在空间的相对位置关系是否变动2．怎样计算定轴轮系的传动比？如何确定从动轮的转向？定轴轮系的传动比等于组成轮系的各对齿轮传动比的连乘积，也等于从动轮齿数的连乘积与主动轮齿数的连乘积之比。

对于首末两轮的轴线相平行的轮系，其转向关系用正、负号表示。

还可用画箭头的方法来确定齿轮的转向3．定轴轮系和周转轮系的区别有哪些?定轴轮系是指在轮系运转过程中，各个齿轮的轴线相对于机架的位置都是固定的。

周转轮系是指在轮系运转过程中，其中至少有1个齿轮轴线的位置不固定，而是绕着其他齿轮的固定轴线回转4．怎样求混合轮系的传动比？分解混合轮系的关键是什么？如何划分？在计算复合轮系时，首要的问题是必须正确地将轮系中的各组成部分加以划分。

而正确划分的关键是要把其中的周转轮系部分找出来。

周转轮系的特点是具有行星轮和行星架，所以要找到轮系中的行星轮，然后找出行星架（行星架往往是由轮系中具有其他功用的构件所兼任）。

每一行星架，连同行星架上的行星轮和行星轮相啮合的太阳轮就组成一个基本的周转轮系，当周转轮系一一找出之后，剩下的便是定轴轮系部分了5．轮系的设计应从哪些方面考虑?考虑机构的外廓尺寸、效率、重量、成本等。

根据工作要求和使用场合合理地设计对应的轮系。

6．如图7-32所示为一蜗杆传动的定轴轮系，已知蜗杆转速n1 = 750 r/min，z1 = 3，z2 = 60，z3 = 18，z 4 = 27，z5 = 20，z6 = 50。

试用画箭头的方法确定z6的转向，并计算其转速。

答：齿轮方向向左，n6=75r/min7．如图7-33示为一大传动比的减速器，z1 = 100，z2 = 101，z2 = 100，z3 = 99。

求：输入件H对输出件1的传动比i H1。

图7-32 蜗杆传动的定轴轮系 图7-33 减速器答：100001=H i8．如图7-34所示为卷扬机传动示意图，悬挂重物G 的钢丝绳绕在鼓轮5上，鼓轮5与蜗轮4连接在一起。

绪论1、机器的基本组成要素是什么？【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。

所以，机器的基本组成要素就是机械零件。

2、什么是通用零件？什么是专用零件？试各举三个实例。

【答】在各种机器中经常能用到的零件称为通用零件。

如螺钉、齿轮、弹簧、链轮等。

在特定类型的机器中才能用到的零件称为专用零件。

如汽轮机的叶片、内燃机的活塞、曲轴等。

3、在机械零件设计过程中，如何把握零件与机器的关系？【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。

机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作用是什么？【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。

传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。

2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。

机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。

3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。

机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义？【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。

第三章部分题解参考3-5 图3-37所示为一冲床传动机构的设计方案。

设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导杆4来实现冲头上下冲压的动作。

试分析此方案有无结构组成原理上的错误。

若有，应如何修改？习题3-5图习题3-5解图(a)习题3-5解图(b)习题3-5解图(c)解画出该方案的机动示意图如习题3-5解图(a)，其自由度为：142332345=-⨯-⨯=--=PPnF其中：滚子为局部自由度计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。

解决方法：①增加一个构件和一个低副，如习题3-5解图(b)所示。

其自由度为：1152432345=-⨯-⨯=--=PPnF②将一个低副改为高副，如习题3-5解图(c)所示。

其自由度为：1232332345=-⨯-⨯=--=PPnF3-6 画出图3-38所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。

习题3-6(a)图习题3-6(d)图解(a)习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b)的两种形式。

自由度计算：习题3-6(a)解图(a)习题3-6(a)解图(b)解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(d)解图(a) 习题3-6(d)解图(b)3-7 计算图3-39所示机构的自由度，并说明各机构应有的原动件数目。

解(a) 10102732345=-⨯-⨯=--=P P n FA 、B 、C 、D 为复合铰链 原动件数目应为1 说明：该机构为精确直线机构。

当满足BE =BC =CD =DE ，AB =AD ，AF =CF 条件时，E 点轨迹是精确直线，其轨迹垂直于机架解(b) 1072532345=-⨯-⨯=--=P P n FB 为复合铰链，移动副E 、F 中有一个是虚约束 原动件数目应为1说明：该机构为飞剪机构，即在物体的运动过程中将其剪切。

第8章 带传动8.1 带传动的主要类型有哪些？各有何特点？试分析摩擦带传动的工作原理。

答：按传动原理的不同，带传动可分为摩擦型带传动和啮型带传动。

前者是依靠传动带与带轮间的摩擦力实现传动；后者是依靠带内侧凸点与带轮外像上的齿槽相啮合实现传功。

摩擦带传动是由主动轮、从动轮、紧套在两轮上的传功带及机架组成的，当原动机驱动主功轮转动时，由于带与带轮间摩擦力的作用，使从动轮一起转动，从而实现运动和动力的传递。

8.2 什么是有效拉力？什么是初拉力？它们之间有何关系？答：当传动带静止时，带两边承受相等的拉力，此力称为初拉力0F 。

当传动带传动时，带两边的拉力不再相等。

紧边拉力为1F ，松边拉力为2F 。

带两边的拉力之差称为带传动的有效拉力F 。

设环形带的总长度不变，可推出()01212F F F =+ 8.3 小带轮包角对带传动有何影响？为什么只给出小带轮包角1α的公式？答：1α角增大说明了整个接触弧上的摩擦力的总和增加，从而提高传动能力。

由于大带轮的包角2α大于小带轮的包角1α，打滑首先发在小带轮，因此，只要考虑小带轮的包角1α值。

8.4 带传动工作时，带截面上产生哪些应力？应力沿带全长是如何分布的？最大应力在何处？答：带传动时，带中的应力有三个：（1）由拉力产生的拉应力，带全长上分布的，紧边上为1δ、松边上为2δ、1δ> 2δ。

（2）由离心力产生和离心拉应力c δ，作用于带的全长的。

（3）带绕过带轮时发生弯曲，产生的弯曲后应力b δ，发生在带上包角所对的圆孤部分，12b b δδ>。

最大应力发生在带左紧边进入小带轮处。

8.5 带传动的弹性滑动和打滑是怎样产生的？它们对传动有何影响？是否可以避免？答：弹性滑动和打滑是两个截然不同的概念。

打滑是指过载引起的全面滑动，是可以避免的。

而弹性滑动是由拉力差引起的，只要传递圆周力，就必然会发生弹性滑动，是一种不可避免的物理现象。

8.6 一般来说，带传动的打滑多发生在大带轮上还是小带轮上，为什么？答：因为12αα<，故打滑总是先发生在小轮上。
