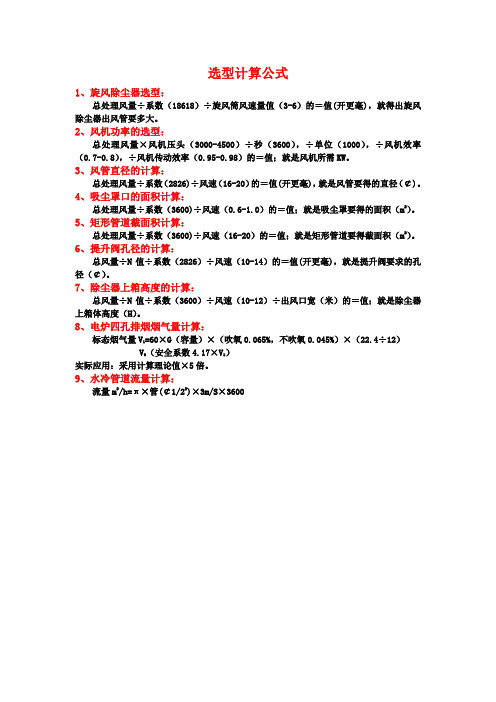

选型计算公式1、旋风除尘器选型：总处理风量÷系数（18618）÷旋风筒风速量值（3-6）的＝值(开更毫)，就得出旋风除尘器出风管要多大。
2、风机功率的选型：总处理风量×风机压头（3000-4500）÷秒（3600），÷单位（1000），÷风机效率（0.7-0.8），÷风机传动效率（0.95-0.98）的＝值；就是风机所需KW。
3、风管直径的计算：总处理风量÷系数（2826)÷风速（16-20）的＝值(开更毫)，就是风管要得的直径（￠)。
4、吸尘罩口的面积计算：总处理风量÷系数（3600)÷风速（0.6-1.0）的＝值；就是吸尘罩要得的面积（m2）。
5、矩形管道截面积计算：总处理风量÷系数（3600)÷风速（16-20）的＝值；就是矩形管道要得截面积（m2）。
6、提升阀孔径的计算：总风量÷N值÷系数（2826）÷风速（10-14）的＝值(开更毫)，就是提升阀要求的孔径（￠）。
7、除尘器上箱高度的计算：总风量÷N值÷系数（3600）÷风速（10-12）÷出风口宽（米）的＝值；就是除尘器上箱体高度（H）。
8、电炉四孔排烟烟气量计算：标态烟气量V1=60×G（容量）×（吹氧0.065%，不吹氧0.045%）×（22.4÷12）V0（安全系数4.17×V1）实际应用：采用计算理论值×5倍。
9、水冷管道流量计算：流量m3/h=π×管(￠1/22)×3m/S×3600。
风机选型计算公式1.风量计算公式:风量(Q)=A×v其中，A为风机的进口面积或出口面积，v为风速。
2.静压计算公式:静压(SP)=ρ×v²/2其中，ρ为空气密度，v为风速。
3.风机功率计算公式:功率(P)=Q×SP/367其中，Q为风量，SP为静压。
公式中的367是一个系数，以确保功率以合适的单位输出（通常以kW为单位）。
4.风机效率计算公式:效率(η)=(Q×SP)/(6350×P)其中，Q为风量，SP为静压，P为功率。
公式中的6350是一个系数，以确保效率以百分比形式输出。
5.风机类型选择:风机类型的选择需要考虑多个因素，包括所处环境、工艺特点和需求等。
以下是一些常见的风机类型及其适用范围:-离心风机:适用于需要较高风量和静压的场合，例如通风、排气和送风系统。
-轴流风机:适用于需要大风量、较低静压和较小噪声的场合，例如长距离输送空气、冷却和通风系统。
-混流风机:适用于风量和静压介于离心风机和轴流风机之间的场合，例如楼宇通风和空调系统。
6.风机选型注意事项:在进行风机选型计算时，需注意以下几点:-考虑系统的总阻力:需要综合分析系统中管道、风管和过滤器等元件对风机的影响，确保所选风机能满足系统的总阻力要求。
-考虑安全系数:通常情况下，选型时需要考虑一定的过量能力，以应对可能的负荷波动和未来的系统扩展需求。
-考虑风机的运行特性:包括风机的起动过程、运行稳定性和控制方式等。
以上是风机选型计算公式和相关内容的简要介绍。
实际应用中，还需根据具体要求和工况情况，结合相应的风机选型手册和标准，进行详细的计算和选型。
风机选型及计算风机是输送气体的机械总称。
风机是一种通用工业设备产品，用途非常广泛，公共的、商业的民用建筑和几乎所有的工业厂房和生产线上都离不开风机的应用。
同时，风机作为除尘设备的动力装置，其选型对除尘效果起到相当重要的作用。
风机分类：按流动方向分类：离心式：气流轴向进入叶轮后主要沿径向流动。
轴流式：气流轴向进入风机叶轮后近似地在圆柱型表面上沿轴线方向流动。
混流式：在风机的叶轮中气流的方向处于轴流式与离心式之间，近似沿锥面流动。
横流式：横流式通风机有一个筒形的多叶叶轮转子，气流沿着与转子轴线垂直的方向，从转子一侧的叶栅进入叶轮，然后穿过叶轮转子内部，通过转子的另一侧的叶栅，将气流排出。
按用途分类：按通风机的用途分类，可分为引风机，纺织风机，消防排烟风机。
通风机的分类一般以汉语拼音字头代表。
风机用途及分类风机分类：按比转速分类：比转速是指达到单位流量和压力所需转速。
1.低比转速（n=11～30）该类风机进口直径小，工作轮宽度不大，蜗壳的宽度和张开度小。
通风机的比转速越小，叶片形状对气动特性曲线的影响越小。
2.中比转速（n=30～60）该类风机各自具有不同的几何参数和气动参数。
压力系数大的和压力系数小的中比转速通风机，它们的直径几乎相差一倍。
3.高比转速（n=60～81）该类风机具有宽工作轮和后向叶片，叶片数较少，压力系数和最大效率值较高。
离心风机的表示：风机行业对风机型号的表述已作明确的规定。
离心通风机的型号由名称、型号、机号、传动方式、旋转方向和出风口位置六部分内容组成，其排列序号如图所示。
1用途代号按相关规定（一般按用途名称拼音的第1个大写字母）。
2压力系数的5倍化整后采用一位数。
个别前向叶轮的压力系数的5倍化整后大于10时，也可用二位数表示。
3比转速采用两位整数。
若用二叶轮并联结构，或单叶伦双吸结构，则用2乘比转速表示。
4若产品的型式有重复代号或派生型时，则在比转速后加注序号，采用罗马数字Ⅰ、Ⅱ等表示。
简述矿井通风设备的选型与计算【摘要】我国各类矿藏资源丰富，随着我国社会经济的发展，城市化的推进，对于各类矿藏资源，特别是煤炭类资源的需求一直居高不下。
我国煤炭行业的矿藏挖掘工作和技术较国外相对落后，其中矿井的通风设备是保障矿井安全、操作人员人身生命安全的基础。
本文试对矿井通风设备的选型与计算作简单论述，希望能对矿井通风设备的实际选型应用有借鉴作用。
【关键词】矿井通风设备；选型；计算矿井通风设备是向矿井下输送空气的重要设备，是保障人员生命安全的关键设备。
矿井通风设备的选型，关系着整个矿井的电力能耗、成本等各方面，要求矿井通风设备具备可靠、运行效率高、节能等特点。
0.概述在地下开采矿藏，伴随着的通常是大量有毒气体的逸出，煤炭类矿藏更是会喷发易爆的煤尘，对操作人员及矿井的安全都有重大威胁。
为了保证安全，我国严格且详细规定了井下有毒气体浓度、矿井所需要的通风量、井中最高风速、采掘环境的最高温度等数据。
按照我国有关规定，为了保证清洁空气的充足，必须按照井下作业人员的最多人数计算，每分钟每人供风量不少于4立方米，井下采掘工作地点进风体积计算含氧不少于20%，二氧化碳不得超过0.5%，要求其他有毒气体必须达到无危险程度，工作面风速低于每秒4米，工作温度低于26度，否则将影响到井下采掘作业。
井下采掘生产，就要求矿井通风设备不间断工作，由于矿井通风设备电力耗能巨大。
结合现场实际情况，选择经济型、可靠的通风机的型号，对保证正常通风有着重要意义。
1.矿井通风基本任务和工作方式其基本任务是要保证井下作业面空气质量能符合国家相关安全与卫生规范、标准，确保作业人员生存一直有足够的氧气，稀释、排除井下有毒气体和易爆粉尘，调节气温，提供良好的作业环境，保障井下各类设备正常的运行、井下作业人员生命安全，达到安全生产的目标。
1.1矿井自然通风矿井自然的通风是指利用矿井内外温度差；出、进风口高差而形成的压力差，使空气自然流动。
自动通风风压较小，并受到季节、气候等各类自然因素影响较大，无法保证井下作业时所需要的风压、风量。
局部通风机选型一、风量计算1.按瓦斯涌出量计算:根据进风立井揭4＃煤实测瓦斯涌出量为0.4 m3/min 进行计算，其公式如下：Q 掘=100×QCH4×K=100×0.4×2= 80m3/min其中:Q —掘进工作面需风量，k-掘进工作面的通风系数,取2，QCH4—掘进工作面的瓦斯绝对涌出量，m3/min 。
2． 按炸药量计算需风量:min /2661.14104847.266.030/8.7t 8.733223222m P L KAS Q =⨯⨯⨯=•=炸式中 Q 炸 ——按爆破炸药量计算的工作需风量,m3/min;t ——通风时间，取t=30min ;A —— 一次爆破最大炸药量，kg ；S ——巷道断面，m 2；L ———掘进巷道通风长度；P--局部通风机吸入风量和掘进工作面风筒出口风量比，取P=1。
1；k ———井筒淋水修正系数,取0。
6;3． 按最多工作人数计算Q 掘=4×N=4×50=200m 3/min式中 Q 掘-掘进工作面实际需要的风量，m 3/min ;N —掘进工作面同时工作的最多人数,取交接班时50人；4—每人供给的最小风量，m 3/min 。
4． 按最低风速进行计算：Q 掘=60VminSmax=60×0.3×33=594m3/min式中 Q 掘-掘进工作面实际需要的风量，m3/min ;Vmin —最低风速，按煤巷掘进工作面进行计算取0。
25m/s ；Smax —巷道最大断面，考虑到进风大巷联络巷配风量，断面计算取22+（22/2)=33m 2。
根据计算取以上1、2、3、4式中最大值进行计算,即：594m 3/min 。
二、 局扇选型计算1。
通风阻力计算：由于该通风系统为非负压通风，通风阻力为巷道通风阻力与风筒通风阻力之和。
1.1巷道通风阻力计算:R 巷道=R 井筒+R 进风大巷+R 集中胶带上山R 井筒=（α×L ×P/S 3）×K=（0.003×310×22/26。

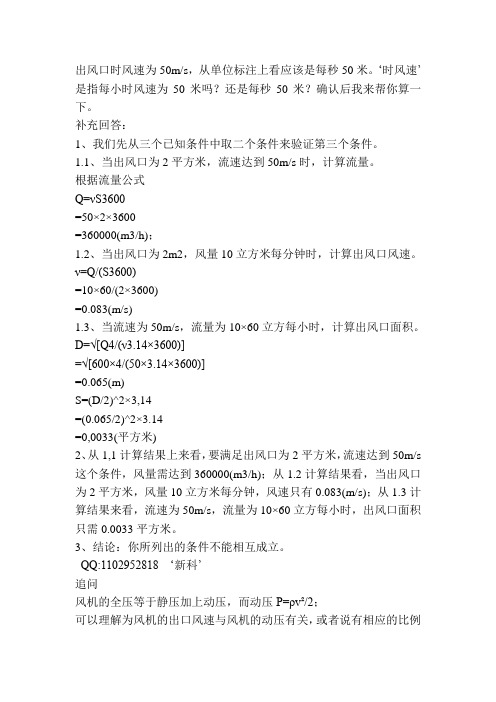

出风口时风速为50m/s，从单位标注上看应该是每秒50米。
‘时风速’是指每小时风速为50米吗？还是每秒50米？确认后我来帮你算一下。
补充回答：1、我们先从三个已知条件中取二个条件来验证第三个条件。
1.1、当出风口为2平方米，流速达到50m/s时，计算流量。
根据流量公式Q=νS3600=50×2×3600=360000(m3/h)；1.2、当出风口为2m2，风量10立方米每分钟时，计算出风口风速。
ν=Q/(S3600)=10×60/(2×3600)=0.083(m/s)1.3、当流速为50m/s，流量为10×60立方每小时，计算出风口面积。
D=√[Q4/(ν3.14×3600)]=√[600×4/(50×3.14×3600)]=0.065(m)S=(D/2)^2×3,14=(0.065/2)^2×3.14=0,0033(平方米)2、从1,1计算结果上来看，要满足出风口为2平方米，流速达到50m/s 这个条件，风量需达到360000(m3/h)；从1.2计算结果看，当出风口为2平方米，风量10立方米每分钟，风速只有0.083(m/s)；从1.3计算结果来看，流速为50m/s，流量为10×60立方每小时，出风口面积只需0.0033平方米。
3、结论：你所列出的条件不能相互成立。
QQ:1102952818 ‘新科’追问风机的全压等于静压加上动压，而动压P=ρv²/2；可以理解为风机的出口风速与风机的动压有关，或者说有相应的比例关系，就像上式那样的。
那么提高风机的动压，是否可以提升风机的出口风速，出口风速的提高能否按照公式v=根号下2P/ρ（就是上面的公式来推导的）来计算风速的大小，风速的提高有没有什么限制回答没错，正如你所述。
动压的定义是：把气体流动中所需动能转化成压力的一种形式。
风机选型计算出风口时风速为50m/s，从单位标注上看应该是每秒50米。
‘时风速'是指每小时风速为50米吗？还是每秒50米？确认后我来帮你算一下。
补充回答：1、我们先从三个已知条件中取二个条件来验证第三个条件。
1.1、当出风口为2平方米，流速达到50m/s时，计算流量。
根据流量公式Q=νS3600=50×2×3600=360000(m3/h)；1.2、当出风口为2m2，风量10立方米每分钟时，计算出风口风速。
ν=Q/(S3600)=10×60/(2×3600)=0.083(m/s)1.3、当流速为50m/s，流量为10×60立方每小时，计算出风口面积。
D=√[Q4/(ν3.14×3600)]=√[600×4/(50×3.14×3600)]=0.065(m)S=(D/2)^2×3,14=(0.065/2)^2×3.14=0,0033(平方米)2、从1,1计算结果上来看，要满足出风口为2平方米，流速达到50m/s 这个条件，风量需达到360000(m3/h)；从1.2计算结果看，当出风口为2平方米，风量10立方米每分钟，风速只有0.083(m/s)；从1.3计算结果来看，流速为50m/s，流量为10×60立方每小时，出风口面积只需0.0033平方米。
3、结论：你所列出的条件不能相互成立。
QQ:1102952818 ‘新科'追问风机的全压等于静压加上动压，而动压P=ρv2/2；或者说有相应的比例可以理解为风机的出口风速与风机的动压有关，关系，就像上式那样的。
那么提高风机的动压，是否可以提升风机的出口风速，出口风速的提高能否按照公式v=根号下2P/ρ（就是上面的公式来推导的）来计算风速的大小，风速的提高有没有什么限制回答没错，正如你所述。
动压的定义是：把气体流动中所需动能转化成压力的一种形式。
风机选型计算公式1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数3.1、流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
3.2、流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：4.1、风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa4.2、全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：10.1、流量：ρQ=ρ0Q010.2、全压：PtF/ρ= PtF0/ρ010.3、内功率：Ni/ρ= Ni0/ρ0注：式中带底标“0”的为标准状态下的参数，不带底标的为指定状态下的参数。
11、风机比转速计算式：Ns=5.54 n Q01/2/(KpPtF0)3/4式中：Ns：风机的比转速，重要的设计参数，相似风机的比转速均相同。
风机选型的计算公式风机流量及流量系数[字号:大中小] 2013-06-19 阅读次数：94151、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数 Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa 全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3 u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：流量：ρQ=ρ0Q0全压：PtF/ρ= PtF0/ρ0内功率：Ni/ρ= Ni0/ρ0注：式中带底标"0"的为标准状态下的参数，不带底标的为指定状态下的参数。
