设备标签规范

电源设备线缆标签规范正确的电源设备线缆标签的规范工作，直接关系到业务响应速度，因此电源设备线缆标签的规范工作显得十分重要。

一、每台电源设备、每根电力线缆都要贴上标签。

二、标签的选取1、设备线缆标签必须采用防水标签纸和标签打印机进行打印。

2、标签建议选用黄底黑字。

3、直流电缆150mm以上（含150mm）或交流电缆5×10mm以上（含5×10mm）选用12mm或18mm标签纸；直流电缆150mm以下或交流电缆5×10mm以下选用9mm或12mm标签纸。

4、设备标签选用18mm标签纸。

三、字样1、字样建议选用宋体或楷体，字号不能小于四号字。

2、标签上的字符必须清晰可见,打印内容应简洁明了,容易理解。

四、标签的固定方式1、标签应贴在正面容易看到的地方。

2、直流电缆的标签固定于距接线端子5－10mm处；交流电缆的标签固定于距电缆护套开口5－10mm处，交流输出空开上应贴上相应标签。

如图：3、直流电缆120mm以上（含120mm）或直径等效于120mm以上直流电缆的交流电缆的标签直接贴于线缆护套上并用透明胶布缠绕一圈。

如图：4、直流电缆120mm以下或交流胶缆的标签用缠绕的方法粘贴。

标签长度应保证至少能够缠绕电缆一圈半，标签内容重复打印于标签两头以便查看。

如图：5、设备标签贴于设备顶部横梁正中间。

如图：五、线缆标签应与局站的交、直流供电系统图标注相一致。

格式建议如下：标签类型标签内容供电端TO或至受电设备极性受电端编号备注（可选）受电端FROM或从供电设备极性供电端编号备注（可选）1、“TO”表示去向。

2、“FROM”表示源自。

3、“受电设备”以汉字、英文字母和数字表示，与设备标签内容一致。

4、“供电设备”以汉字、英文字母和数字表示，与设备标签内容一致。

5、“极性”直流用“正”或“负”表示，交流用“交流”表示。

6、“受电端编号”以数字表示，只有一根线缆时不标记。

7、“供电端编号”按供电设备的供电端子编号标记。

标签命名规则
文档版本控制
本规则适用于本单位各类设备、电源线、网线及光纤等命名的使用原则。

一、命名使用范围
命名适用范围主要覆盖各类设备、电源线、网线及光纤等。

二、命名规范
根据不同的需要，命名规范可分为以下几种：
1、设备命名
设备命名规范，左上角固定资产编号：XXXX-XX-XXX ，前两位数字区分设备种类，00服务器设备、01网络设备及安全设备、02存储设备、03机房设备。

后三位数字区分设备编号。

左下角设备具体型号。

右上角设备类型。

右下角设备名称。

2、电源线命名
电源线命名规范，机柜号填写设备所在机柜的具体编号。

U 数填写设备安装的具体机柜位。

设备名称填写该设备的自定义名称。

插排号填写具体电源线的安装位置。

3、网线及光纤命名
网线及光纤命名，上层机柜号填写本端线路所在机柜号。

配架号填写本端线路连接的光纤箱对应位置或网线配线架对应位置（F 代表光纤，G 代表网线），如该机柜内有多个配线架则以如下标识进行命名：F1/1~2。

U数为本端线路连接设备的安装位置。

设备型号填写本端线路的设备具体型号信息。

端口号填写本端设备连接的端口信息。

下层机柜号填写对端线路所在机柜号。

配架号填写对端线路连接的光纤箱对应位置或网线配线架对应位置。

U数填写对端线路连接设备的安装位置。

设备型号填写对端线路的设备具体型号信息。

端口号填写对端设备连接的端口信息。

三、备注。

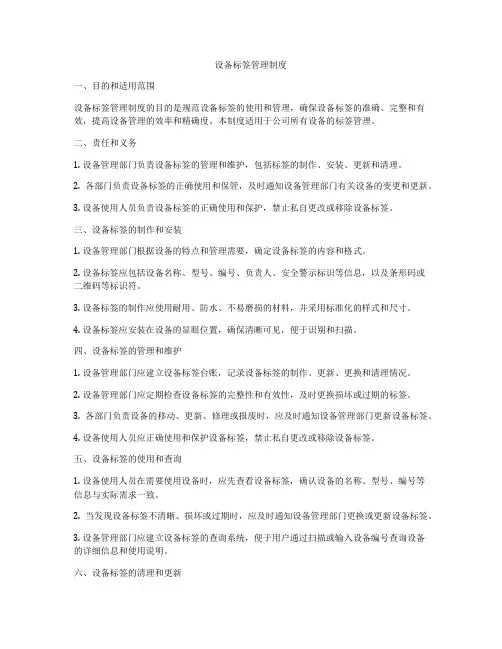

设备标签管理制度一、目的和适用范围设备标签管理制度的目的是规范设备标签的使用和管理，确保设备标签的准确、完整和有效，提高设备管理的效率和精确度。

本制度适用于公司所有设备的标签管理。

二、责任和义务1. 设备管理部门负责设备标签的管理和维护，包括标签的制作、安装、更新和清理。

2. 各部门负责设备标签的正确使用和保管，及时通知设备管理部门有关设备的变更和更新。

3. 设备使用人员负责设备标签的正确使用和保护，禁止私自更改或移除设备标签。

三、设备标签的制作和安装1. 设备管理部门根据设备的特点和管理需要，确定设备标签的内容和格式。

2. 设备标签应包括设备名称、型号、编号、负责人、安全警示标识等信息，以及条形码或二维码等标识符。

3. 设备标签的制作应使用耐用、防水、不易磨损的材料，并采用标准化的样式和尺寸。

4. 设备标签应安装在设备的显眼位置，确保清晰可见，便于识别和扫描。

四、设备标签的管理和维护1. 设备管理部门应建立设备标签台账，记录设备标签的制作、更新、更换和清理情况。

2. 设备管理部门应定期检查设备标签的完整性和有效性，及时更换损坏或过期的标签。

3. 各部门负责设备的移动、更新、修理或报废时，应及时通知设备管理部门更新设备标签。

4. 设备使用人员应正确使用和保护设备标签，禁止私自更改或移除设备标签。

五、设备标签的使用和查询1. 设备使用人员在需要使用设备时，应先查看设备标签，确认设备的名称、型号、编号等信息与实际需求一致。

2. 当发现设备标签不清晰、损坏或过期时，应及时通知设备管理部门更换或更新设备标签。

3. 设备管理部门应建立设备标签的查询系统，便于用户通过扫描或输入设备编号查询设备的详细信息和使用说明。

六、设备标签的清理和更新1. 设备管理部门应定期清理设备标签，及时更换损坏或过期的标签。

2. 当设备更换、更新或报废时，设备管理部门应及时更新设备标签，确保设备信息的准确性和完整性。

3. 设备使用人员应及时通知设备管理部门设备的变更和更新，协助完成设备标签的清理和更新工作。

驻地网标签模板
一、设备标签:
1.贴于FTTB小区ONU设备上，留空白处可以手工填写：
标签内容：江北-海语江山6栋28F-ONU001
覆盖楼栋：（现场填写）
例如：
2.贴于FTTH小区分光器上，留空白处可以手工填写：
标签内容：江北-百年佳苑2号楼3F-POS201-1:16 覆盖楼栋：(现场填写)
例如：
3.贴于LAN小区交换机上，留空白处可以手工填写：
标签内容：江北-皇冠东和花园1栋3楼-SW001
覆盖楼栋：（现场填写）
例如：
二、设备拓扑标签：
１、贴于分光器每一根纤上，前后留白处根据现场情况手工填写。

标签内容:
（现场填写）至
江北-金地豪苑1栋负2F-POS101-1:4-（分光器下联可编号，现场填写）至（现场填写）
例如POS上联口：
POS接二级POS：
POS接ONU：
说明：
（1）分管器的上联口必须标明其OLT端口，二级分光器上联口要标明其上联一级POS及端口、OLT及其端口；
（2）分光器下联口如果接二级分光器或者不在用户家里的ONU，要标明相连的设备，如果是FTTH接入用户的分光器，其下联口要贴用户房号标签；
（2）如果字数太多，可以简化，比如区县“江北”可以省略，标签一面填不下可以用两面填，正反面不必是相同的内容。

2、贴于ONU上联口尾纤上：
ONU上联口一定要标明其相连的POS及端口，下联口贴用户房号标签。

三、用户房号标签：
贴于用户户线上的标签，一定要能清晰表示出端口对应的用户房
号，每次更换端口都要及时更换此标签，记录资料并通知驻地网资管人员更正系统资料。

在电气设备中，铭牌标签是一种重要的标识，用于提供关键的设备信息，例如制造商、型号、额定电压、额定电流等。

铭牌标签的设计和内容需要符合一定的标准，以确保设备的安全性和可靠性。

以下是一些通用的电气设备铭牌标签标准：
1. 标识内容：铭牌标签上应包含以下基本信息：
- 制造商名称和标识：用于标识设备的制造商和生产单位。

- 型号和规格：指明设备的具体型号和规格。

- 额定电压和额定电流：设备的额定工作电压和电流。

- 功率和频率：设备的额定功率和工作频率。

- 生产日期和批次：标明设备的生产日期和生产批次。

2. 标签材料和耐久性：铭牌标签应采用耐候、耐磨损和耐腐蚀的材料，以确保其长期可读性和耐用性。

3. 标签位置和固定方式：铭牌标签应固定在设备上显眼且易于查看的位置，以便操作人员能够方便地获取设备信息。

标签固定方式可以使用螺钉、胶水或其他适当的方式。

4. 字体和尺寸：标签上的文字应使用清晰易读的字体，并具备足够的尺寸，以确保信息的可辨识性。

此外，不同国家和地区可能会有针对特定电气设备的铭牌标签标准，例如IEC标准（国际电工委员会）和UL标准（美国安全实验室）等。

根据具体的应用需求和标准要求，制造商和使用者可以参考相关的标准和规范，以确保电气设备铭牌标签的合规性和有效性。

数据中心机房设备标签规范建议在现代信息社会中，数据中心扮演着至关重要的角色，是存储、处理和传输大量数据的关键场所。

这些数据中心往往包含大量的设备和设施，为了确保运行的高效和安全，采用适当的设备标签规范是至关重要的。

本文将就数据中心机房设备标签规范提出一些建议，并探讨为什么这些规范对运行管理至关重要。

一、设备标签的重要性设备标签在数据中心的管理中起到了重要的作用，具体体现在以下几个方面：1. 资产管理：设备标签可以用于标识和跟踪数据中心中的各种设备，包括服务器、交换机、路由器、电力设备等。

通过清晰可见的设备标签，管理员可以快速准确地识别和定位每一台设备，方便进行资产管理和维护。

2. 安全管理：数据中心是敏感信息的集中存储地，安全管理是至关重要的。

设备标签可以用于识别授权人员和防止非法入侵。

通过设备标签，管理员可以迅速识别设备的归属和使用权限，以便监控和保护关键设备。

3. 故障排除：在日常运行中，设备故障是难以避免的。

设备标签可以提供设备的关键信息，如制造商、型号、序列号等。

当设备故障时，管理员可以迅速查找相应的设备信息，并调取相关的技术支持资料，加速故障诊断和排除。

4. 空间规划：数据中心的空间规划是高效运行的关键。

设备标签可以提供设备的尺寸、重量和功耗等信息，方便管理员进行空间规划和设备布局。

通过设备标签的准确信息，可以最大程度地利用空间并确保设备之间的合理安排。

二、设备标签规范建议为了确保设备标签的有效性和可靠性，以下是一些建议的设备标签规范：1. 规范统一：设备标签应按照统一的规范进行设计和制作。

标签的颜色、字体、大小等要保持一致，以便管理员快速识别。

同时，标签的位置应统一标准，如设备前部或顶部。

统一规范可以提高设备标签的可读性和识别性。

2. 清晰可见：设备标签应采用清晰易读的字体和图标，确保标签信息一目了然。

标签的字体大小要适中，字体颜色与背景色形成明显对比，以确保在不同光照条件下都能清晰可见。

布线与标签配置格式规范一、标签制作规范使用的标签分为如下两类：设备标签和线缆标签。

线缆标签用于设备互联的网线及各类缆线的标识，便于检查设备连接情况：（1）标签标识应“固定”在距线缆接头3厘米左右的范围之内。

（2）使用的标签纸规格为9MM。

（3）字体为“黑体”，字号为“极小”，格式为“无边框”。

（4）标签的全部内容均应朝向机柜外侧，标签间应有明显层次，不能相互遮挡。

1、设备标签1.1、网络设备标识规范1.1.1编码用途此编码用于标识网络设备所在位置及功能型号；1.1.2 编码说明命名规则中共分4个部分，即4个主要元素，分段之间用“—”进行分隔；（1）机房编号：标识设备所在机房；（2）设备机柜编号：标识设备所在机柜；（3）设备功能区域及型号：标识设备功能区域及设备型号；（4）设备功能及编号：标识设备功能及编号。

例1：核心交换机（S7706）所在位置为一层机房的A04机柜，标识为：2、线缆标签1.2、设备线缆表示规范1.2.1 编码用途此编码用于标识设备链接线缆的本段及对端的所连接的设备的位置及功能型号；1.2.2 编码说明命名规则中共分上下2个部分，每部分5个主要元素，分段之间用“—”进行分隔；（1）机房编号：标识设备所在机房；网络机房为NET，计算机房为DC（2）设备机柜编号：标识设备所在机柜；网络机房设备机柜为A和B，布线机柜为C （3）本段/对端设备型号：标识设备功能区域及设备型号；（4）本段/对端设备编号：标识设备编号；（5）本段/对端设备端口号：标识线缆所连接的设备端口号。

例1：网络机房A04机柜的核心交换机（S7706）的10G1/0/1端口，连接至网络机房配线柜C01机柜的第2个odf架第2排第1口,标识为：。

机房标签规范机房标签规范包括标签的设计、内容、位置等方面，下面给出一种机房标签规范的示例，以便更好地管理和维护机房设备。

一、标签设计1.1 字体选择：标签文字要求清晰易读，建议使用等线型或黑体字体。

1.2 背景颜色：标签的背景颜色最好选择亮色系，如白色、浅灰色等，以提高标签的可见性。

1.3 图标使用：可以在标签上添加相关图标，用以标识设备的种类或用途。

1.4 尺寸要求：标签的尺寸应根据设备大小来确定，以充分显示设备信息，并保证字体大小适中。

二、标签内容2.1 设备名称：标签上应清晰标注设备的名称。

2.2 设备编号：每个设备都应有唯一的编号，并在标签上标明，以便快速查找和识别。

2.3 设备型号：标签上可以标注设备的型号，方便查询和维护。

2.4 设备IP地址：对于网络设备，可以在标签上标注其IP地址，方便管理和维护。

2.5 设备状态：可以在标签上标注设备当前的状态，如正常、故障、维修等，方便及时判断设备的工作状态。

三、标签位置3.1 设备正面：设备正面应贴有标签，方便在查看设备信息时直接找到标签。

3.2 设备背面：对于背板等无法贴在正面的设备，可以将标签贴在设备背面。

3.3 机柜门：机柜门上应标明机房名称、机柜编号等信息，方便查找和维护。

3.4 走廊位置：对于机柜不宜贴标签的场合，可以在走廊的位置设置大型的机柜位置示意图，以便远程识别和查找。

四、标签管理4.1 统一编号：机房中的所有设备都应有唯一的编号，确保每个设备都能被准确地识别和管理。

4.2 标签更新：对于更换设备或设备信息有变动的情况，应及时更新相应的标签信息，确保标签与实际设备一致。

4.3 标签保护：标签应粘贴在设备表面平整、干净的位置，并加以保护，避免受到刮擦或污染。

4.4 标签备份：可以同时备份标签信息，以免标签损坏或丢失时无法及时恢复设备信息。

以上是一种机房标签规范的示例，具体要根据机房设备和管理需求进行调整。

标签的设计、内容、位置和管理都应遵循统一的规范，以提高机房设备的管理效率和维护质量。

布线与标签配置格式规范目录布线与标签配置格式规范 _________________________________________________________ 1一、机柜布线要求 __________________________________________________________ 11、机柜布线 ___________________________________________________________ 12、设备摆放 ___________________________________________________________ 1二、标签制作规范 __________________________________________________________ 21、设备标签 ___________________________________________________________ 21.1、网络设备标识规范 ______________________________________________ 21.1.1 编码用途 _________________________________________________ 21.1.2 编码说明 _________________________________________________ 21.1.3 编码举例 _________________________________________________ 32、线缆标签 ___________________________________________________________ 31.2、设备线缆表示规范 ______________________________________________ 31.2.1 编码用途 _________________________________________________ 31.2.2 编码说明 _________________________________________________ 31.1.3 编码举例 _________________________________________________ 4一、机柜布线要求1、机柜布线传输线：网线从机柜的左侧面中间位置由上向下走,在每个设备上方接到网卡光纤从机柜的右侧面中间位置由上向下走,在每个设备上方接到网卡。
