220kV仿真变电站介绍

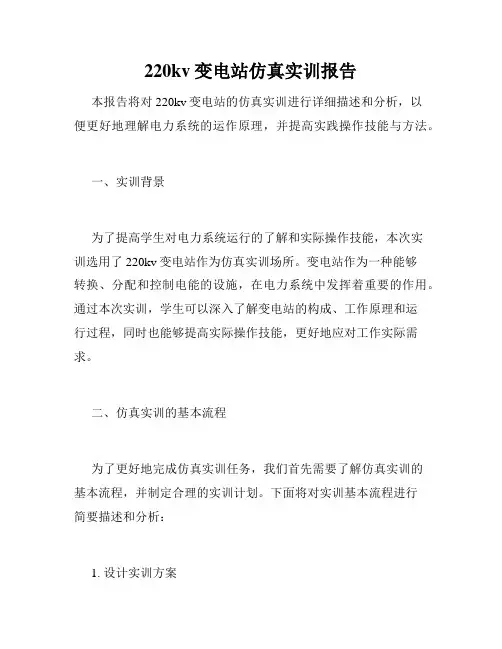

220kv变电站仿真实训报告本报告将对220kv变电站的仿真实训进行详细描述和分析，以便更好地理解电力系统的运作原理，并提高实践操作技能与方法。

一、实训背景为了提高学生对电力系统运行的了解和实际操作技能，本次实训选用了220kv变电站作为仿真实训场所。

变电站作为一种能够转换、分配和控制电能的设施，在电力系统中发挥着重要的作用。

通过本次实训，学生可以深入了解变电站的构成、工作原理和运行过程，同时也能够提高实际操作技能，更好地应对工作实际需求。

二、仿真实训的基本流程为了更好地完成仿真实训任务，我们首先需要了解仿真实训的基本流程，并制定合理的实训计划。

下面将对实训基本流程进行简要描述和分析：1. 设计实训方案针对实训目的和需求，我们需要合理设计实训方案，确定实训范围和重点。

2. 准备实训设备实训设备是实训的基础，在准备实训设备时，需要根据实训方案确定相应的设备类型和参数，并确保设备处于良好状态。

3. 熟悉实训内容在实际操作前，学生需要充分了解实训内容和实训目标，了解电力系统的基本原理和运行过程，以便更好地应对实际操作。

4. 实际操作根据实训方案和实际操作要求，进行实际操作，并注意安全操作和规范操作要求。

5. 实训总结实训结束后，学生需要对实训过程进行总结，并分析实训中出现的问题，做好下一次实训的准备。

三、实训内容与操作流程在实际操作过程中，我们主要学习了220kv变电站的构成、工作原理和运行过程，完成了一系列实际操作步骤。

下面将对实际操作过程中的内容和流程进行详细描述：1. 基本构成首先，我们需要了解220kv变电站的基本构成。

变电站包括输电线路、变压器和开关设备三个部分。

输电线路用于输电，变压器用于降压，开关设备用于控制电流和电压的分配和转换。

2. 工作原理接下来，我们需要了解220kv变电站的工作原理。

当输电线路接入变电站时，将产生电流和电压变化。

为了控制电流和电压，需要使用开关设备进行控制和调整。

220kv变电站仿真实训报告一、引言变电站是电力系统中重要的组成部分，其作用是将电力从发电厂输送至用户之间进行变压和分配。

为了提高变电站的稳定性和效率，在实际操作之前，进行仿真实训是必要的。

本报告将详细介绍220kV变电站仿真实训的过程、目的和结果。

二、实训目的本次仿真实训的目的是加深实训参与者对220kV变电站运行的理解，提高其在实际操作中的技能。

通过模拟实训，实训参与者能够熟悉变电站的工作流程，掌握设备操作技巧，提高相应的应急处置能力。

三、实训内容1. 变电站拓扑结构设计在仿真软件中，根据实际变电站的结构和工艺流程，进行变电站的拓扑结构设计。

包括主变、高压开关柜、低压开关柜、电容器组、断路器等设备的布局和连接。

2. 变电站运行参数设定根据变电站的设计需求和实际情况，在仿真软件中设定变电站的运行参数，如电压稳定控制范围、负荷分配等。

3. 设备操作及故障处理通过仿真软件，模拟各设备的操作过程，包括对主变、开关柜以及断路器等设备进行操作和控制。

同时，还要模拟各种故障的发生，并进行相应的处理。

4. 变电站事故模拟通过设置不同类型的故障情景，如电弧故障、短路事故等，对变电站的应对能力进行检验，并及时采取相应的应急处置措施。

四、实训结果经过一段时间的仿真实训，参训人员在变电站操作和故障处理方面的技能得到了明显的提升。

以下是实训的主要结果：1. 熟悉变电站的运行流程和设备操作；2. 掌握变电站运行参数的设定方法；3. 能够灵活应对各种设备故障，并采取相应的处理措施；4. 在应急情况下，能够有效地处置事故，保障变电站的安全运行。

五、结论通过220kV变电站仿真实训，参训人员对于变电站的运行和操作有了更深入的了解，并提高了实际操作的技能。

仿真实训的结果表明，这种培训方法是有效的，能够提高参训人员在实际工作中的应对能力和工作效率。

六、致谢在此，感谢所有参与本次仿真实训的人员及相关工作人员的辛勤付出和支持，使本次实训顺利进行并取得了良好的效果。

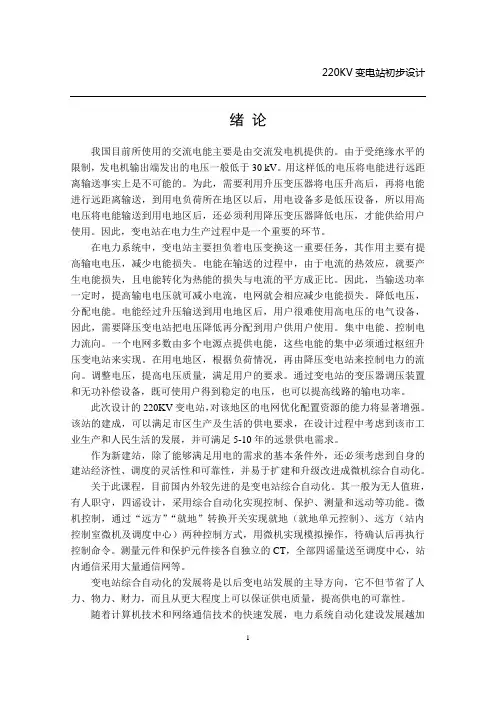

绪论我国目前所使用的交流电能主要是由交流发电机提供的。

由于受绝缘水平的限制，发电机输出端发出的电压一般低于30 kV。

用这样低的电压将电能进行远距离输送事实上是不可能的。

为此，需要利用升压变压器将电压升高后，再将电能进行远距离输送，到用电负荷所在地区以后，用电设备多是低压设备，所以用高电压将电能输送到用电地区后，还必须利用降压变压器降低电压，才能供给用户使用。

因此，变电站在电力生产过程中是一个重要的环节。

在电力系统中，变电站主要担负着电压变换这一重要任务，其作用主要有提高输电电压，减少电能损失。

电能在输送的过程中，由于电流的热效应，就要产生电能损失，且电能转化为热能的损失与电流的平方成正比。

因此，当输送功率一定时，提高输电电压就可减小电流，电网就会相应减少电能损失。

降低电压，分配电能。

电能经过升压输送到用电地区后，用户很难使用高电压的电气设备，因此，需要降压变电站把电压降低再分配到用户供用户使用。

集中电能、控制电力流向。

一个电网多数由多个电源点提供电能，这些电能的集中必须通过枢纽升压变电站来实现。

在用电地区，根据负荷情况，再由降压变电站来控制电力的流向。

调整电压，提高电压质量，满足用户的要求。

通过变电站的变压器调压装置和无功补偿设备，既可使用户得到稳定的电压，也可以提高线路的输电功率。

此次设计的220KV变电站，对该地区的电网优化配置资源的能力将显著增强。

该站的建成，可以满足市区生产及生活的供电要求，在设计过程中考虑到该市工业生产和人民生活的发展，并可满足5-10年的远景供电需求。

作为新建站，除了能够满足用电的需求的基本条件外，还必须考虑到自身的建站经济性、调度的灵活性和可靠性，并易于扩建和升级改进成微机综合自动化。

关于此课程，目前国内外较先进的是变电站综合自动化。

其一般为无人值班，有人职守，四谣设计，采用综合自动化实现控制、保护、测量和远动等功能。

微机控制，通过“远方”“就地”转换开关实现就地（就地单元控制）、远方（站内控制室微机及调度中心）两种控制方式，用微机实现模拟操作，待确认后再执行控制命令。

220kv变电站仿真实训报告一、引言本报告旨在对220kV变电站的仿真实训进行全面总结与分析。

仿真实训是一种重要的培训方式，通过模拟真实的变电站运行情况，帮助学生了解变电站的结构、操作流程和安全要求。

本次实训主要包括以下几个方面的内容：变电站的概述、系统的配置、故障排除与处理。

通过本次实训，学生们能够掌握变电站运行的关键技能，为未来的工作打下坚实基础。

二、变电站概述1. 变电站作用和功能变电站是电力系统的重要组成部分，其主要功能是将发电厂输送过来的高压电能转换为适用于供电网络的低压电能。

变电站还负责对电能进行调控、保护和监控，保障供电的安全和稳定。

2. 变电站结构介绍（此处可以绘制一个变电站的简单示意图，并对其中各个部分进行标注说明）三、系统配置1. 主变压器主变压器是变电站中的核心设备，主要用于电能的转换和分配。

在本次实训中，我们使用了220kV等级的主变压器，通过调整其参数来满足不同的运行要求。

2. 断路器断路器是保护变电站的重要设备，其主要作用是在发生故障时切断电路，以保护其他设备的安全。

在实训中，我们学习了断路器的操作方法和维护要点。

3. 隔离开关隔离开关用于在检修设备时隔离电路，以确保人员的安全。

在本次实训中，我们熟悉了隔离开关的工作原理和使用方法。

四、故障排除与处理1. 故障检测与诊断在实训中，我们学习了如何使用仪器设备对变电站进行故障检测和诊断。

通过仔细观察指标和数据的变化，我们能够准确地找出故障点，并及时采取相应的措施。

2. 故障处理与修复一旦发生故障，我们必须迅速进行处理和修复，以恢复正常的电力供应。

在实训中，我们学习了常见故障的处理方法，并进行了相应的模拟操作，提高了我们的维修能力和应变能力。

五、结论通过这次220kV变电站仿真实训，我们全面了解了变电站的结构和运行原理，掌握了关键设备的操作方法和维护要点，并提高了故障排除与处理的能力。

这对我们今后从事电力行业工作具有重要意义。

220kv变电站仿真实训报告1. 引言变电站是电力系统中非常重要的环节之一，用于将高压电能转化为低压电能并进行分配。

为了提高变电站的运行效率和安全性，本次实训旨在通过仿真模拟的方式对220kV变电站进行实训，并对其运行情况进行评估和改进。

2. 实训目标本次实训的主要目标是：- 了解220kV变电站的结构和工作原理- 运用仿真软件对220kV变电站进行模拟- 分析实际运行情况并提出改进方案3. 实训过程3.1 系统建模首先我们需要对220kV变电站进行建模，包括主变压器、断路器、隔离开关、电容器等设备。

根据实际情况，确定各个设备的参数，并将其输入到仿真软件中。

3.2 模拟运行通过设置输入条件，模拟220kV变电站的运行情况。

可以通过改变输入条件，如负载大小、电压波动等，观察系统的响应，并记录各个设备的运行情况，如温度、电流等。

3.3 分析评估根据模拟结果，分析系统的稳定性，检查各个设备的运行状态，包括过载、电压变化等。

同时，对系统中可能存在的潜在问题进行识别和评估。

4. 实训结果通过对220kV变电站进行仿真模拟，我们得到了以下结果：- 系统的稳定性较好，能够满足当前负载需求- 某些设备存在过载风险，需要进行进一步优化设计- 预测了不同负载情况下的电流、电压波动等参数，在实际运行中提供了参考5. 改进方案结合实训结果和分析评估，我们提出了以下改进方案：- 对存在过载风险的设备进行优化设计，增加其额定容量，以提高系统的可靠性- 增加电容器的容量，以减少电压波动- 定期对设备进行维护和检修，保证其正常运行6. 结论本次220kV变电站仿真实训通过模拟运行和分析评估，对系统的稳定性和设备的运行情况进行了全面的了解。

通过提出改进方案，可以进一步优化变电站的运行效率和安全性。

这次实训为我们今后的电力工程实践提供了宝贵的经验和指导。

参考文献：[1] 电力系统仿真与理论基础. 清华大学出版社，2010.[2] 变电站设计与运行. 中国电力出版社，2008.。

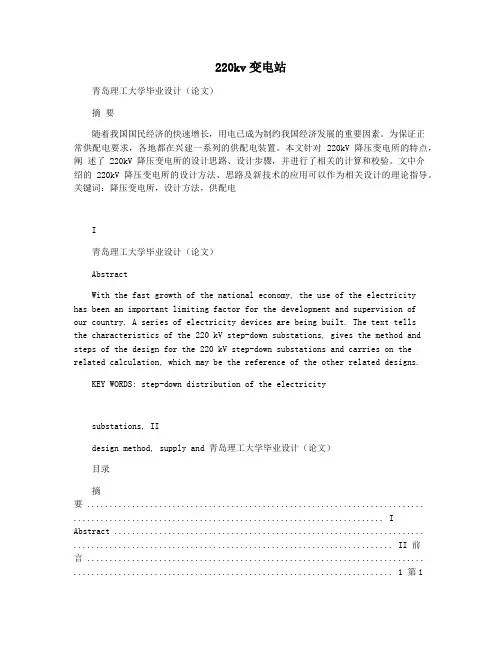

220kv变电站青岛理工大学毕业设计（论文）摘要随着我国国民经济的快速增长，用电已成为制约我国经济发展的重要因素。

为保证正常供配电要求，各地都在兴建一系列的供配电装置。

本文针对 220kV 降压变电所的特点，阐述了 220kV 降压变电所的设计思路、设计步骤，并进行了相关的计算和校验。

文中介绍的 220kV 降压变电所的设计方法、思路及新技术的应用可以作为相关设计的理论指导。

关键词：降压变电所，设计方法，供配电I青岛理工大学毕业设计（论文）AbstractWith the fast growth of the national economy, the use of the electricity has been an important limiting factor for the development and supervision ofour country. A series of electricity devices are being built. The text tellsthe characteristics of the 220 kV step-down substations, gives the method and steps of the design for the 220 kV step-down substations and carries on the related calculation, which may be the reference of the other related designs.KEY WORDS: step-down distribution of the electricitysubstations, IIdesign method, supply and 青岛理工大学毕业设计（论文）目录摘要 ........................................................................... (I)Abstract ..................................................................... ....................................................................... II 前言 ........................................................................... ....................................................................... 1 第1章工程概况 ........................................................................... .. (2)1.1 设计题目 ........................................................................... ................................................. 2 1.2 变电所原始资料 ........................................................................... ..................................... 2 1.3 系统情况分析 ........................................................................... .. (2)1.3.1对系统、待设计变电所、负荷的分析 .................................................................. 2 1.3.2变电所性质 ........................................................................... ................................... 3 1.3.3负荷性质 ........................................................................... ....................................... 3 1.4 环境分析 ........................................................................... ................................................. 3 1.5 发电机、电厂升压变压器的参数 ........................................................................... ......... 4 第2章主变压器的选择 ........................................................................... .. (5)2.1 主变压器台数的确定 ........................................................................... ............................. 5 2.2 主变压器容量的选择 ........................................................................... ............................. 5 2.3 主变压器型式的选择 ........................................................................... .. (5)2.3.1相数的确定 ........................................................................... ................................... 5 2.3.2绕组数的确定 ........................................................................... . (6)第3章电气主接线的选择 ........................................................................... . (7)3.1 考虑原则 ........................................................................... ................................................. 7 3.2 各电压等级的接线 ........................................................................... (7)3.2.1本所特点 ........................................................................... ....................................... 7 3.2.2 220kV 电压等级接线 ........................................................................... ............... 7 3.3 60kV 电压等级接线 ........................................................................... . (8)3.3.1接线选择 ........................................................................... ....................................... 8 3.3.2评价分析 ........................................................................... ....................................... 9 3.4 10kV 电压等级接线 ........................................................................... .. (10)3.4.1接线选择 ........................................................................... ..................................... 10 3.4.2评价分析 ........................................................................... ..................................... 10 3.4.3 变电所主接线的确定 ........................................................................... . (10)第4章短路电流计算 ........................................................................... . (12)4.1 系统阻抗标幺值计算 ........................................................................... (12)4.1.1基准值 ........................................................................... ......................................... 12 4.1.2各电源阻抗 ........................................................................... ................................. 12 4.1.3各变压器阻抗 ........................................................................... ............................. 12 4.1.4 线路阻抗 ........................................................................... .................................. 13 4.2 转移阻抗 ........................................................................... .. (13)4.2.1 220KV侧 ........................................................................... ................................ 13 4.2.2 60KV侧 ........................................................................... .................................. 15 4.2.3 10KV侧 ........................................................................... .................................. 17 4.3 计算阻抗 ........................................................................... .. (18)4.3.1 220KV 侧母线短路 ........................................................................... . (18)III青岛理工大学毕业设计（论文）4.3.2 60KV 侧母线短路 ........................................................................... .................. 18 4.3.3 10KV 侧母线短路 ........................................................................... .................. 19 4.4 短路电流 ........................................................................... .. (19)4.4.1电流标幺值 ............................................................................................................ 19 4.4.2有名值（KA） ....................................................................... . (19)第5章电气设备的选择 ........................................................................... (20)5.1 高压断路器的选择 ........................................................................... . (20)5.1.1种类和型式的选择 ........................................................................... ..................... 20 5.1.2额定电压选择 ........................................................................... ............................. 20 5.1.3额定电流选择 ........................................................................... ............................. 20 5.1.4额定短路开断电流选择 ........................................................................... ............. 20 5.1.5额定关合电流的选择 ........................................................................... ................. 20 5.1.6热稳定校验 ........................................................................... ................................. 21 5.1.7动稳定校验 ........................................................................... ................................. 21 5.2 隔离开关的选择 ........................................................................... ................................... 21 5.3 电压互感器的选择 ........................................................................... ............................... 22 5.4 电流互感器的选择 ........................................................................... ............................... 23 5.5 高压熔断器的选择 ........................................................................... . (23)5.5.1型式选择 ........................................................................... ..................................... 23 5.5.2额定电压的选择 ........................................................................... ......................... 23 5.5.3额定电流的选择 ........................................................................... ......................... 23 5.6 限流电抗器的选择 ........................................................................... ............................... 24 5.7 消弧线圈的选择 ........................................................................... ................................... 24 5.8 防雷规划 ........................................................................... ............................................... 24 5.9 支柱绝缘子、穿墙套管的选择 ........................................................................... ........... 25 5.10 所用电的接线方式、所用变的选择 ............................................................................25 5.11 继电保护配置 ........................................................................... ..................................... 25 第6章配电装置的选择 ........................................................................... (27)6.1 配电装置的基本要求 ........................................................................... ........................... 27 6.2 具体配置 ........................................................................... ............................................... 27 参考文献............................................................................ . (28)IV青岛理工大学毕业设计（论文）前言近十年来，随着我国国民经济的快速增长，各地都在兴建一系列的用配电装置。

附件三：变电运行技能竞赛仿真站简介●220kV仿真站简介●培训中心地址示意图220kV仿真变电站简介（仿长春一次变电站）一、主接线及运行方式（一）接线方式1.220kV为双母线带旁母接线。

2.66kV为双母线带旁母接线。

（二）本站设备调度管辖范围1.省调调度的设备有：（1）1#、2#主变；（2）220kV东母线、西母线、旁路母线及其连接的一次设备；（3）220kV线路保护及重合闸；（4）220kV母差保护及失灵保护；（5）220kV母联及旁路保护及重合闸；（6）220kV远跳装置；（7）220kV主变瓦斯、有载调压瓦斯保护、差动保护、中性点保护，220千伏系统故障录波器。

2.市调调度的设备有：（1）66kV送电线路；（2）主变二次主及以下设备（不包括所内变）；（3）主变高、低后备保护；（4）主变保护定值；（5）66千伏线路、旁路、母联保护及重合闸；（6）66千伏母差保护；（7）66千伏备用电源自动投入装置。

（8）630kV A所内变。

（三）正常运行方式1.220kV：东西母线并列运行，220千伏母联2800开关在合位。

春二甲线2801、哈长线2803、一号主变一次主2811、西长甲线2805、春平甲线2807、春东甲线2813运行于220千伏东母线，春二乙线2802、春公线2804、二号主变一次主2812、西长乙线2806、春平乙线2808、春东乙线2814运行于220千伏西母线。

220千伏旁路2810冷备用。

2. 66千伏：东西母线并列运行，66千伏母联1700在合位，联络线1731、长东甲线1733、长关甲线1735、长泉甲线1737、一号主变二次主1726、长南甲线1739、长热甲线1741、长公甲线1743、长双甲线1745、1号电容器1747运行于66 kV东母线，长乐线1732、长东乙线1734、长关乙线1736、长泉乙线1738、二号主变二次主1724、长南乙线1740、长热乙线1742、长公乙线1744、长双乙线1746、2号电容器1747运行于66千伏西母线，66千伏旁路1730冷备用。

220kv变电站仿真实训报告一、引言变电站是电力系统中至关重要的部分，负责将输电线路的电压进行升降，并将电能输送至不同的用户。

为了提高变电站设计和运行的效率与准确性，我们进行了一次220kV变电站的仿真实训。

本报告将详细介绍实训的目的、方法、结果和结论。

二、目的本次仿真实训的目的是通过模拟220kV变电站的运行，了解其内部工作原理、优化方案和应对故障的能力。

同时，我们还希望通过实际操作和数据分析，提高我们的实际应用能力和问题解决技巧。

三、方法1.仿真软件的选择我们选择了一款功能强大、操作简便的变电站仿真软件，能够准确模拟220kV变电站的各个组成部分，包括变压器、断路器、隔离开关等。

该软件还提供了丰富的故障模拟和数据分析功能。

2.仿真场景的建立根据实际变电站的设计和布置，我们在仿真软件中搭建了220kV变电站的场景，并设置了典型的负荷和故障情况。

通过调整和设置各个设备的参数，我们可以观察到各个设备的工作状态和相互之间的影响。

3.仿真数据的采集和分析在仿真运行过程中，我们记录了各个设备的运行参数、电流电压等关键数据，并利用仿真软件提供的数据分析功能进行了详细的分析。

我们还针对故障情况进行了模拟，并观察了系统的应对能力和自动切换过程。

四、结果1.设备工作状态的观察通过仿真软件，我们清晰地观察到了220kV变电站各个设备的工作状态。

例如，我们可以实时了解变压器的负载情况、断路器的开关状态以及隔离开关的接通情况。

这些数据对于变电站的运行和维护都具有重要的参考意义。

2.故障模拟的应对能力我们在仿真中模拟了各种故障情况，如电流过载、短路等，并观察了系统的应对能力。

通过数据分析，我们得出了相应的故障处理方案和优化建议，以提高变电站的安全性和可靠性。

3.数据分析的应用通过对仿真数据的详细分析，我们可以了解变电站在不同负荷和故障情况下的运行性能。

我们可以查看电流电压的波形图、功率因素的变化趋势等，从而更好地了解变电站的工作特性和潜在问题。

220kV仿真变电站仿真软件各模块介绍1.1 教员机“仿真教室控制台”的使用只有教练员机才有“仿真教室控制台”，学员机没有此功能（除此之外学员机与教练员机使用完全一样），教练员机使用如下：1、运行桌面“仿真机教练员站”，界面如图1－1所示。

图1－1仿真教室控制台2、首先操作“本地机仿真系统操作初始化”，然后操作“学员机仿真系统初始化”。

其他功能可根据界面文字选择操作。

3、操作“隐藏本窗口”，界面显示“220kV变电站仿真机操作员站”，最大化此界面，界面如图1－2所示。

4、主界面功能如下：设备区、综自系统、五防系统、事件记录、学习园地、与教练员联系和教练员台七个部分。

仿真操作主要在此界面切换。

【注意】学员机与教练员的根本区别在于学员机没有“仿真教室控制台”功能，其他功能两者完全一样。

注意一个系统只能安装一台教练员机，否则仿真系统网络无法正常工作！图1-2仿真系统主界面图1-3教练员台的程序控制界面1.2 仿真软件各模块使用1.2.1 教练员台的操作说明1．教练员台的程序控制操作启动程序后第一步是要进入“教练员台”界面调入工况（教练员机和学员机都有“教练员台”），程序控制界面如图3-3，操作步骤如下：1．按启动模型；2．按运行模型；3．调入工况，正常情况下一般选择“工况1~50”某种工况；注：所谓“工况”即变电站运行方式，其中1～50为软件编制者设定工况，51～100可自行设定。

4．若由一种运行工况变换成另一种工况，操作如下：例如：由工况4→3，操作顺序，按模型退出\启动模型\运行模型\调入工况3。

2. 故障设置清单可设置变电站不同类型的故障和不正常工作状态，用于训练和考核学员。

主要操作如下：主界面→教练员台界面如图1-4所示，点击故障图形设置，进入故障设置界面，学员选择不同设备设置各种故障或不正常状态可以进行模拟事故处理。

图1-4 故障图形设置【说明】故障设置有两种表现方式：1.点击本界面文字设置故障；2.点击“故障图形设置”故障。

220kv变电站仿真实训报告一、介绍220kV变电站是电力系统中的重要环节，它起到了电能传输、配电和保护等关键作用。

仿真实训是培养电力工程专业学生实践能力的重要手段之一，通过对220kV变电站的仿真实践，能够使学生更好地理解变电站的工作原理和操作流程，提高他们的实际操作技能。

本文主要围绕220kV变电站的仿真实训进行报告，总结实训过程中的经验和问题，并提出改进的建议。

二、仿真实训的内容和方法本次仿真实训的内容主要包括变电站的运行模拟、设备故障模拟和操作技能培养。

通过软件仿真，可以实现电力系统的各个设备的模拟运行，并且可以模拟不同故障条件下的变电站运行情况。

此外，还可以通过实物模型的搭建，实现对各个设备的操作实践。

在仿真实训中，我们使用了市场上常见的仿真软件，通过对软件的学习和使用，我们能够实现对220kV变电站的全面仿真。

此外，我们还建立了实物模型，通过对各个设备的布置和操作，实现对变电站的实际操作技能的培养。

三、仿真实训的效果和问题在本次仿真实训中，我们取得了一定的成果。

通过仿真软件的学习和实践，我们能够准确理解和模拟变电站的运行过程，从而掌握了变电站操作的基本技能。

此外，通过对实物模型的操作练习，我们能够更加直观地感受到各个设备的工作原理和操作要点。

然而，本次仿真实训中还存在一些问题。

首先，仿真软件的复杂程度较高，对于初学者来说，可能需要花费较多的时间和精力去理解和掌握。

其次，实物模型的制作和运行成本较高，需要投入大量的资金。

此外，由于时间和场地的限制，实物模型的规模和复杂程度有一定的限制，无法完全还原真实的变电站场景。

四、改进建议为了提高变电站仿真实训的效果，我们提出以下改进建议。

首先，加强对仿真软件的学习和培训，提供更加详细的操作指南和案例分析，帮助学生更好地理解和掌握软件的使用方法。

其次，适当增加实物模型的数量和规模，以更好地模拟真实的变电站环境。

此外，还可以引入虚拟现实技术，通过虚拟场景的模拟，提供更加真实的变电站操作体验。

实验一220KV变电站仿真软件（线路倒闸操作）电子教案220KV变电站仿真软件(仿一回线路倒闸操作)一、实验的目的1.熟悉220KV变电站仿真软件操作及功能界面。

2.掌握220KV变电站线路倒闸操作的基本步骤。

3.了解实际现场线路倒闸操作与理论有何区别。

4.正确理解操作票的意义。

二、实验内容1、220KV变电站仿真软件操作及功能界面的简单介绍。

1.设备区：其中最右边的双母分段带旁母就是220KV的对应设备，它包含了8路出线，在每一路出线上都有一个断路器标号，如仿一回线的QF21，点击标号可以进入到相应的设备区进行一系列的倒闸操作。

在这个220KV的线路上还可以看到旁母、母联、主变的连接方式。

最左边是110KV的设备配电装置，在这里同样可以看到它有4回出线，点击相应的标号可以进入到相应的设备区进行一系列的操作。

中间是2个主变压器，它将110KV与220KV联络起来了。

最下面是进入一些区的快捷方式图标。

2.主控室：其实就是一个中央监视中心，在这里它包含有所有线路及设备的监视，假如有某一回线路出现故障，在相应的此回路出线上的指示灯就会闪烁，给以提示，同时开始报警，在任何一会出线上也都对应有相应的断路器标号，点击可以进入到相应的断路器远程控制开关，在这里我们可以断开设备区的断路器。

同时相应的光字牌开始掉牌。

3.继电保护室：在这里包含了所有线路及设备的继电保护，可以看到有很多的保护柜，点击进入可以看到220KV的线路有2套保护，而110KV的线路有1套保护，且重合闸的控制也在此。

4.调度命令：可以看到操作票的书写格式，正确理解操作票的意义，在电厂、变电站需要维修或停电或送电，其中的一系列操作步骤都需要书写操作票，按照操作票来操作，而且所有的操作也不是一个人就可以完成的。

下方是对应的断路器对侧的电源开关。

5.事件记录：我们进行的一些关键的操作步骤在此都可以显示出来，就是你现在进入了哪个区，进行了什么操作，都有记录，举例说明。
