2017浙大远程电力电子技术实验在线作业答案

您的本次作业分数为：98分单选题1.【全部章节】三相桥式全控整流电路电感性负载实验中，关于整流电压ud描述正确的是？A一个周期内，整流电压ud由6个波头组成B触发角为30°时，整流电压ud会出现瞬时值为零的点C移相范围是60°D 触发角为60°时，整流电压ud平均值为零正确答案:A单选题2.【全部章节】自关断器件及其驱动与保护电路实验中，PWM信号占空比与直流电动机电枢电压及转速关系是？A占空比越大，电枢电压越大，转速越小B占空比越大，电枢电压越小，转速越大C占空比越大，电枢电压越大，转速越大D 占空比越小，电枢电压越大，转速越大正确答案:C单选题3.【全部章节】单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？A能B不能，因为示波器两个探头地线必须接在等电位的位置上C不能，因为示波器量程不足以观察整流电路波形D 不能，因为示波器无法同时观察低压与高压信号正确答案:B单选题4.【全部章节】关于锯齿波同步移相触发器描述错误的是A多个触发器联合使用可以提供间隔60°的双窄脉冲B可以提供强触发脉冲C有同步检测环节，用于保证触发电路与主电路的同步D 移相范围为30°到150°正确答案:D单选题5.【全部章节】关于“单管整流”现象的描述，错误的是A输出电流为单向脉冲波，含有很大的直流分量B “单管整流”会危害电机、大电感性质的负载C此时电路中只有一个晶闸管导通D 只在负载功率因数角小于触发角时出现正确答案:D单选题6.【全部章节】关于单相桥式半控整流电路直流侧电压ud波形描述正确的是？A ud会出现负值B ud是否出现负值由触发角大小决定C电感性负载，触发脉冲丢失，则ud变为零D 电感性负载，触发脉冲丢失，则ud半周期为正弦，半周期为零。

正确答案:D单选题7.【全部章节】关于逆变产生的条件，错误的是A有一个能使电能倒流的直流电势B电势极性应与晶闸管元件单向导电方向一致C电势的大小稍小于变流电路的直流平均电压D 变流电路直流侧应能产生负值的直流平均电压正确答案:C单选题8.【全部章节】自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是：A过压保护B过流保护C为电动机续流D 自关断器件保护电路的一部分正确答案:C单选题9.【全部章节】关于三相桥式全控整流电路的描述，错误的是？A 可以采用宽度大于60°而小于120°的宽脉冲触发B可以采用间隔60°的双窄脉冲触发C自然换流点是相电压过零点D 自然换流点是相电压交点正确答案:C单选题10.【全部章节】三相桥式全控整流电路实验中，负载电压出现过零点时触发角为多少度？A 30°B 60°C 90°D 120°正确答案:B单选题11.【全部章节】交流调压电路的控制方式不包括A通断控制B相位控制C斩波控制D 反馈控制正确答案:D单选题12.【全部章节】单相交流调压电路，在正常范围内，输出电压与触发角的关系为：A触发角越大，输出电压越高B触发角越小，输出电压越高C随着触发角增大，输出电压先增大后减小D 随着触发角增大，输出电压先减小后增大正确答案:B单选题13.【全部章节】三相桥式全控整流及有源逆变电路实验中所用到的实验设备不包括：A三相芯式变压器B滑线变阻器C示波器D 异步电机正确答案:D单选题14.【全部章节】自关断器件保护电路中电容、电阻及二极管的作用描述错误的是A利用电容两端电压不能突变的原理延缓关断时集射电压上升速度B电阻作用是限制器件导通时电容的放电电流C二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用D 电阻的作用是分压，以降低管压降正确答案:D单选题15.【全部章节】单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？A G1接晶闸管门极，K1接晶闸管阴极B G1接晶闸管阴极，K1接晶闸管门极C G1接晶闸管门极，K1接晶闸管阳极D G1接晶闸管阳极，K1接晶闸管门极正确答案:A单选题16.【全部章节】单相交流调压电路实验中，如何改变电阻电感性负载的阻抗角？A改变单相交流调压电路的触发角B改变输入电压源的频率C改变负载电阻的大小D 改变输入电压的大小正确答案:C单选题17.【全部章节】单相桥式半控整流电路中含有几个晶闸管，几个大功率二极管？A 1个晶闸管3个大功率二极管B 2个晶闸管2个大功率二极管C 3个晶闸管1个大功率二极管D 4个晶闸管，没有大功率二极管正确答案:B单选题18.【全部章节】关于三相桥式全控整流电路的实验操作，描述正确的是：A按照原理图接线，然后打开主电源，再检查晶闸管脉冲是否正常B不能用示波器观察触发脉冲C正常情况下，应有间隔均匀，相互间隔120°，幅度相同的双脉冲D 可以用示波器观察来检查相序是否正确正确答案:D单选题19.【全部章节】三相桥式全控整流电路实验中，关于主电路三相电源的相序说法正确的是A三相电源相序可以随意确定B三相电源中，A相必须对应，B、C相可以随意确定C三相电源中，B相必须对应，A、C相可以随意确定D 三相电源相序不可以随意确定正确答案:D单选题20.【全部章节】锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？A调节电位器PR1B调节电压UctC调节电位器PR2D 改变电容C2大小正确答案:D单选题21.【全部章节】锯齿波同步移相触发电路实验中，增大Uct，触发角如何变化？A触发角不变B触发角增大C触发角减小D 触发角变化不确定正确答案:C单选题22.【全部章节】交流调压电路控制方式中，需要全控器件的是：A通断控制B相位控制C斩波控制D 反馈控制正确答案:C单选题23.【全部章节】锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？A触发角不变B触发角增大C触发角减小D 触发角变化不确定正确答案:B单选题24.【全部章节】自关断器件及其驱动与保护电路实验中，上电顺序正确的是？A驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合B驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合C驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合正确答案:A单选题25.【全部章节】关于单相交流调压电路的描述，正确的是：A单相交流调压电路由两个晶闸管反并联组成B单相交流调压电路由两个晶闸管同向并联组成C单相交流调压电路由两个晶闸管反串联组成D 单相交流调压电路由两个晶闸管同向串联组成正确答案:A单选题26.【全部章节】关于单相桥式半控整流电路几种描述，哪个是错误的？A单相桥式半控整流电路电阻性负载时工作情况与全控电路相同B单相桥式半控整流电路只有一种主电路结构C单相桥式半控整流电路可能会出现失控现象D 单相桥式半控整流电路可以接反电势负载正确答案:B单选题27.【全部章节】交流调压电路控制方式中，谐波含量最少的是：A通断控制B相位控制C斩波控制D 反馈控制正确答案:C单选题28.【全部章节】锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？A锯齿波宽度与2号点电压波形等宽B锯齿波宽度与2号点电压波形无关C锯齿波宽度与2号点电压波形宽度成反比D 锯齿波宽度与2号点电压波形宽度之和为360°正确答案:A单选题29.【全部章节】实验中交流调压电路采用的控制方式是A通断控制B相位控制C斩波控制D 反馈控制正确答案:B单选题30.【全部章节】单相桥式半控整流电路实验中，控制角α增大，负载电压如何变化？A先增大后减小B先减小后增大C逐渐减小D 逐渐增大正确答案:C单选题31.【全部章节】三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？A 30°B 60°C 90°D 120°正确答案:C单选题32.【全部章节】关于逆变角的说法，错误的是A逆变角与整流角之和为180°B电路工作在整流状态时，逆变角大于零，小于90°C电路工作在逆变状态时，逆变角大于零，小于90°D 逆变角不能等于零正确答案:B单选题33.【全部章节】三相桥式全控整流电路实验中，如何判断触发角的大小？A可以通过观察触发脉冲判断B可以通过观察电源电压判断C可以通过观察晶闸管两端电压波形来判断D 可以通过观察负载电流来判断正确答案:C单选题34.【全部章节】锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述正确的是？A 3号点电压与5号点电压波形相同B 3号点电压上升使VT1导通时，5号点电压出现下降沿C出现下降沿后，5号点电压不会再次上升D VT1导通时，3号点电压持续上升正确答案:B单选题35.【全部章节】用于观察管压降、负载电压等波形的实验设备是A三相芯式变压器B滑线变阻器C示波器D 异步电机正确答案:C单选题36.【全部章节】关于单相交流调压电路的描述，正确的是：A单相交流调压电路能够改变频率，也能改变电压大小B 单相交流调压电路不能改变频率，也不能改变电压大小C单相交流调压电路能改变频率，不能改变电压大小D 单相交流调压电路不能改变频率，但可以改变电压大小正确答案:D多选题37.【全部章节】三相桥式全控整流及有源逆变电路实验，从整流到逆变的过程中，如何防止过流？A尽量调大负载电阻B将触发角调到0°C将触发角调至大于90°，接近120°的位置D 将触发角调至180°正确答案:AC多选题38.【全部章节】IGBT对驱动电路的要求包括：A充分陡的脉冲上升沿及下降沿B足够大的驱动功率C合适的正向驱动电压及反向偏压D 驱动电路最好与控制电路在电位上隔离正确答案:ABCD多选题39.【全部章节】逆变颠覆的原因包括：A触发脉冲丢失或延时B晶闸管故障C交流电源故障，如缺相或电源消失D 逆变角β过小正确答案:ABCD多选题40.【全部章节】电阻性负载时，单相桥式半控整流电路在什么情况下会发生失控现象？A触发脉冲丢失B触发角突然增大至180°C负载端反并联续流二极管D 触发角突然增大至90°正确答案:AB多选题41.【全部章节】单相桥式半控整流电路负载端反并联续流二极管的作用包括A为电阻性负载续流B避免可能发生的失控现象C增大负载平均电压D 对负载进行电流保护正确答案:AB。

大工17秋《电力电子技术》在线作业1 总分：100分100分一、单选题共10题，50分15分下列选项()是电力晶体管。

••••学生答案：C得分:5分25分下列各项中不是电平控制型器件的是()。

••••学生答案：A得分:5分35分有关肖特基二极管的特点描述错误的是()。

••••学生答案：D得分:5分45分有关晶闸管的特点,说法错误的是()。

••••学生答案：D得分:5分55分RCT是指()。

••••学生答案：C得分:5分65分RCT是()晶闸管。

••••学生答案：C得分:5分75分有关电力晶体管的说法错误的是()。

••••学生答案：A得分:5分85分有关电力MOSFET的说法错误的是()。

•••学生答案：B得分:5分95分下列说法正确的是()。

••••学生答案：D得分:5分105分IGCT是()缩写。

••••学生答案：B得分:5分二、判断题共10题，50分15分电力电子器件既可工作在开关状态,也可工作在线性放大状态。

•学生答案：B得分:5分25分晶闸管是电平控制型器件。

••学生答案：B得分:5分35分电力二极管一般都工作在大电流、高电压场合。

••学生答案：A得分:5分45分电力电子技术就是使用电力电子器件对电能进行变换和控制的电子技术。

••学生答案：A得分:5分55分电导调制效应使电力二极管在正向电流较大时管压降仍然会很低。

••学生答案：A得分:5分65分在实际应用中,应对晶闸管施加足够长时间的反向电压,使晶闸管充分恢复其对正向电压的阻力,电路才能可靠工作。

••学生答案：A得分:5分75分晶闸管的型号为KP1-2表示为快速反向阻断型晶闸管。

••学生答案：B得分:5分85分GTR上的电压超过规定值时会击穿,击穿电压不仅和晶体管本身特性有管,还与外电路接法有••学生答案：A得分:5分95分电力MOSFET主要指N沟道增强型器件。

••学生答案：A得分:5分105分电力电子装置可能出现的过电压有外因过电压和内因过电压两种。

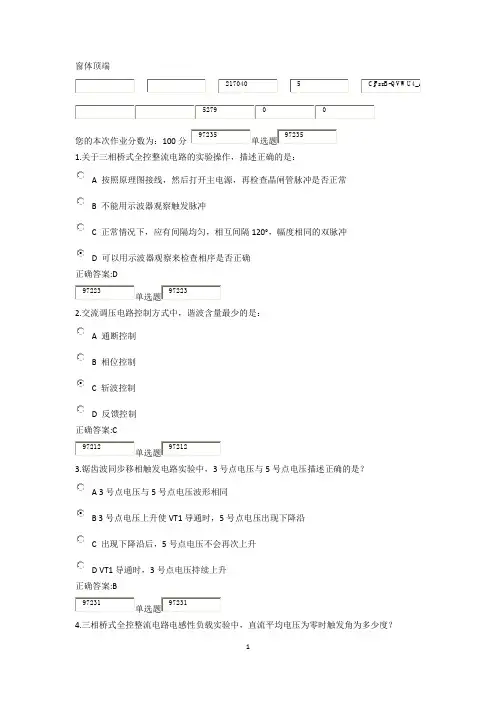

您的本次作业分数为：100分单选题1.关于三相桥式全控整流电路的实验操作，描述正确的是：A 按照原理图接线，然后打开主电源，再检查晶闸管脉冲是否正常B 不能用示波器观察触发脉冲C 正常情况下，应有间隔均匀，相互间隔120°，幅度相同的双脉冲D 可以用示波器观察来检查相序是否正确正确答案:D单选题2.交流调压电路控制方式中，谐波含量最少的是：A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:C单选题3.锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述正确的是？A 3号点电压与5号点电压波形相同B 3号点电压上升使VT1导通时，5号点电压出现下降沿C 出现下降沿后，5号点电压不会再次上升D VT1导通时，3号点电压持续上升正确答案:B单选题4.三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？A 30°B 60°C 90°D 120°单选题5.关于单相桥式半控整流电路直流侧电压ud波形描述正确的是？A ud会出现负值B ud是否出现负值由触发角大小决定C 电感性负载，触发脉冲丢失，则ud变为零D 电感性负载，触发脉冲丢失，则ud半周期为正弦，半周期为零。

正确答案:D单选题6.单相交流调压电路实验中，如何改变电阻电感性负载的阻抗角？A 改变单相交流调压电路的触发角B 改变输入电压源的频率C 改变负载电阻的大小D 改变输入电压的大小正确答案:C单选题7.用于观察管压降、负载电压等波形的实验设备是A 三相芯式变压器B 滑线变阻器C 示波器D 异步电机正确答案:C单选题8.关于逆变角的说法，错误的是A 逆变角与整流角之和为180°B 电路工作在整流状态时，逆变角大于零，小于90°C 电路工作在逆变状态时，逆变角大于零，小于90°D 逆变角不能等于零单选题9.三相桥式全控整流电路实验中，关于主电路三相电源的相序说法正确的是A 三相电源相序可以随意确定B 三相电源中，A相必须对应，B、C相可以随意确定C 三相电源中，B相必须对应，A、C相可以随意确定D 三相电源相序不可以随意确定正确答案:D单选题10.单相交流调压电路，在正常范围内，输出电压与触发角的关系为：A 触发角越大，输出电压越高B 触发角越小，输出电压越高C 随着触发角增大，输出电压先增大后减小D 随着触发角增大，输出电压先减小后增大正确答案:B单选题11.关于单相桥式半控整流电路几种描述，哪个是错误的？A 单相桥式半控整流电路电阻性负载时工作情况与全控电路相同B 单相桥式半控整流电路只有一种主电路结构C 单相桥式半控整流电路可能会出现失控现象D 单相桥式半控整流电路可以接反电势负载正确答案:B单选题12.锯齿波同步移相触发电路实验中，增大Uct，触发角如何变化？A 触发角不变B 触发角增大C 触发角减小D 触发角变化不确定单选题13.三相桥式全控整流电路实验中，负载电压出现过零点时触发角为多少度？A 30°B 60°C 90°D 120°正确答案:B单选题14.单相桥式半控整流电路中含有几个晶闸管，几个大功率二极管？A 1个晶闸管3个大功率二极管B 2个晶闸管2个大功率二极管C 3个晶闸管1个大功率二极管D 4个晶闸管，没有大功率二极管正确答案:B单选题15.锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？A 锯齿波宽度与2号点电压波形等宽B 锯齿波宽度与2号点电压波形无关C 锯齿波宽度与2号点电压波形宽度成反比D 锯齿波宽度与2号点电压波形宽度之和为360°正确答案:A单选题16.交流调压电路控制方式中，需要全控器件的是：A 通断控制B 相位控制C 斩波控制D 反馈控制单选题17.关于单相交流调压电路的描述，正确的是：A 单相交流调压电路能够改变频率，也能改变电压大小B 单相交流调压电路不能改变频率，也不能改变电压大小C 单相交流调压电路能改变频率，不能改变电压大小D 单相交流调压电路不能改变频率，但可以改变电压大小正确答案:D单选题18.单相桥式半控整流电路实验中，控制角α增大，负载电压如何变化？A 先增大后减小B 先减小后增大C 逐渐减小D 逐渐增大正确答案:C单选题19.单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？A G1接晶闸管门极，K1接晶闸管阴极B G1接晶闸管阴极，K1接晶闸管门极C G1接晶闸管门极，K1接晶闸管阳极D G1接晶闸管阳极，K1接晶闸管门极正确答案:A单选题20.关于锯齿波同步移相触发器描述错误的是A 多个触发器联合使用可以提供间隔60°的双窄脉冲B 可以提供强触发脉冲C 有同步检测环节，用于保证触发电路与主电路的同步D 移相范围为30°到150°单选题21.三相桥式全控整流电路电感性负载实验中，关于整流电压ud描述正确的是？A 一个周期内，整流电压ud由6个波头组成B 触发角为30°时，整流电压ud会出现瞬时值为零的点C 移相范围是60°D 触发角为60°时，整流电压ud平均值为零正确答案:A单选题22.关于单相交流调压电路的描述，正确的是：A 单相交流调压电路由两个晶闸管反并联组成B 单相交流调压电路由两个晶闸管同向并联组成C 单相交流调压电路由两个晶闸管反串联组成D 单相交流调压电路由两个晶闸管同向串联组成正确答案:A单选题23.三相桥式全控整流电路实验中，如何判断触发角的大小？A 可以通过观察触发脉冲判断B 可以通过观察电源电压判断C 可以通过观察晶闸管两端电压波形来判断D 可以通过观察负载电流来判断正确答案:C单选题24.自关断器件及其驱动与保护电路实验中，PWM信号占空比与直流电动机电枢电压及转速关系是？A 占空比越大，电枢电压越大，转速越小B 占空比越大，电枢电压越小，转速越大C 占空比越大，电枢电压越大，转速越大D 占空比越小，电枢电压越大，转速越大单选题25.锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？A 触发角不变B 触发角增大C 触发角减小D 触发角变化不确定正确答案:B单选题26.交流调压电路的控制方式不包括A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:D单选题27.自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是：A 过压保护B 过流保护C 为电动机续流D 自关断器件保护电路的一部分正确答案:C单选题28.单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？A 能B 不能，因为示波器两个探头地线必须接在等电位的位置上C 不能，因为示波器量程不足以观察整流电路波形D 不能，因为示波器无法同时观察低压与高压信号单选题29.自关断器件及其驱动与保护电路实验中，上电顺序正确的是？A 驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合B 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合C 驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合正确答案:A单选题30.关于“单管整流”现象的描述，错误的是A 输出电流为单向脉冲波，含有很大的直流分量B “单管整流”会危害电机、大电感性质的负载C 此时电路中只有一个晶闸管导通D 只在负载功率因数角小于触发角时出现正确答案:D单选题31.实验中交流调压电路采用的控制方式是A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:B单选题32.关于三相桥式全控整流电路的描述，错误的是？A 可以采用宽度大于60°而小于120°的宽脉冲触发B 可以采用间隔60°的双窄脉冲触发C 自然换流点是相电压过零点D 自然换流点是相电压交点单选题33.三相桥式全控整流及有源逆变电路实验中所用到的实验设备不包括：A 三相芯式变压器B 滑线变阻器C 示波器D 异步电机正确答案:D单选题34.自关断器件保护电路中电容、电阻及二极管的作用描述错误的是A 利用电容两端电压不能突变的原理延缓关断时集射电压上升速度B 电阻作用是限制器件导通时电容的放电电流C 二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用D 电阻的作用是分压，以降低管压降正确答案:D单选题35.关于逆变产生的条件，错误的是A 有一个能使电能倒流的直流电势B 电势极性应与晶闸管元件单向导电方向一致C 电势的大小稍小于变流电路的直流平均电压D 变流电路直流侧应能产生负值的直流平均电压正确答案:C单选题36.锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？A 调节电位器PR1B 调节电压UctC 调节电位器PR2D 改变电容C2大小多选题37.IGBT对驱动电路的要求包括：A 充分陡的脉冲上升沿及下降沿B 足够大的驱动功率C 合适的正向驱动电压及反向偏压D 驱动电路最好与控制电路在电位上隔离正确答案:ABCD多选题38.单相桥式半控整流电路负载端反并联续流二极管的作用包括A 为电阻性负载续流B 避免可能发生的失控现象C 增大负载平均电压D 对负载进行电流保护正确答案:AB多选题39.三相桥式全控整流及有源逆变电路实验，从整流到逆变的过程中，如何防止过流？A 尽量调大负载电阻B 将触发角调到0°C 将触发角调至大于90°，接近120°的位置D 将触发角调至180°正确答案:AC多选题40.逆变颠覆的原因包括：A 触发脉冲丢失或延时B 晶闸管故障C 交流电源故障，如缺相或电源消失D 逆变角β过小正确答案:ABCD多选题41.电阻性负载时，单相桥式半控整流电路在什么情况下会发生失控现象？A 触发脉冲丢失B 触发角突然增大至180°C 负载端反并联续流二极管D 触发角突然增大至90°正确答案:AB加入错题集关闭窗体底端11。

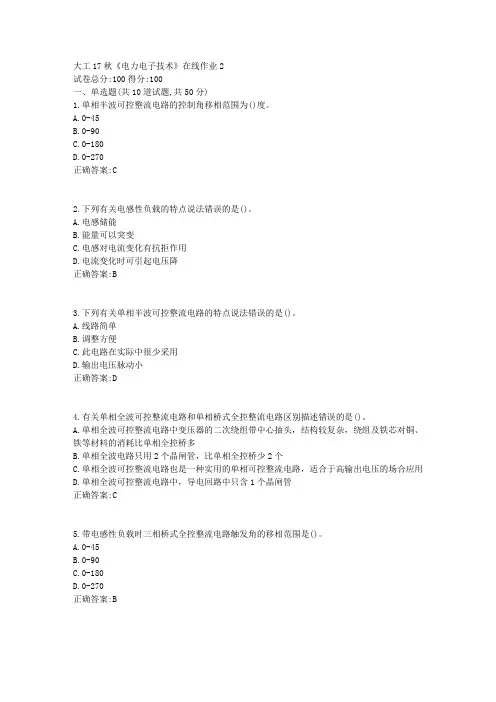

大工17秋《电力电子技术》在线作业2试卷总分:100得分:100一、单选题(共10道试题,共50分)1.单相半波可控整流电路的控制角移相范围为()度。

A.0-45B.0-90C.0-180D.0-270正确答案:C2.下列有关电感性负载的特点说法错误的是()。

A.电感储能B.能量可以突变C.电感对电流变化有抗拒作用D.电流变化时可引起电压降正确答案:B3.下列有关单相半波可控整流电路的特点说法错误的是()。

A.线路简单B.调整方便C.此电路在实际中很少采用D.输出电压脉动小正确答案:D4.有关单相全波可控整流电路和单相桥式全控整流电路区别描述错误的是()。

A.单相全波可控整流电路中变压器的二次绕组带中心抽头，结构较复杂，绕组及铁芯对铜、铁等材料的消耗比单相全控桥多B.单相全波电路只用2个晶闸管，比单相全控桥少2个C.单相全波可控整流电路也是一种实用的单相可控整流电路，适合于高输出电压的场合应用D.单相全波可控整流电路中，导电回路中只含1个晶闸管正确答案:C5.带电感性负载时三相桥式全控整流电路触发角的移相范围是()。

A.0-45B.0-90C.0-180D.0-270正确答案:B6.带电阻性负载时三相桥式全控整流电路触发角的移相范围是()。

A.0-30B.0-60C.0-120D.0-180正确答案:C7.设置附加的换流电路,给欲关断的晶闸管强迫施加反向电压或反向电流的换流方式称为()。

A.器件换流B.电网换流C.负载换流D.强迫换流正确答案:D8.有关半桥逆变电路的特点描述错误的是()。

A.电路简单B.使用器件少C.输出电压大D.需要控制两个电容电压的均衡正确答案:C9.有关降压电斩波电路的特点描述错误的是()。

A.只能降压B.输入电流脉动小C.应用于直流电机调速D.结构简单正确答案:B10.有关Zeta斩波电路的特点描述错误的是()。

A.结构复杂B.不能空载工作C.输出电流脉动大D.能降压升压正确答案:C二、判断题(共10道试题,共50分)1.在电阻性负载时,半控和全控电路的工作原理、基本计算完全相同。

2017浙大远程电力电子技术实验在线作业答案窗体顶端您的本次作业分数为：100分单选题1.【全部章节】交流调压电路控制方式中，需要全控器件的是：A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:C 单选题 2.【全部章节】自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是： A 过压保护 B 过流保护 C 为电动机续流D 自关断器件保护电路的一部分正确答案:C 单选题3.【全部章节】单相交流调压电路，在正常范围内，输出电压与触发角的关系为：A 触发角越大，输出电压越高B 触发角越小，输出电压越高C 随着触发角增大，输出电压先增大后减小D 随着触发角增大，输出电压先减小后增大正确答案:B 单选题4.【全部章节】自关断器件及其驱动与保护电路实验中，上电顺序正确的是？A 驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合B 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合C 驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合正确答案:A 单选题5.【全部章节】自关断器件保护电路中电容、电阻及二极管的作用描述错误的是A 利用电容两端电压不能突变的原理延缓关断时集射电压上升速度B 电阻作用是限制器件导通时电容的放电电流C 二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用D 电阻的作用是分压，以降低管压降正确答案:D 单选题6.【全部章节】三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？A 30°B 60°C 90°D 120°正确答案:C 单选题7.【全部章节】单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？A 能B 不能，因为示波器两个探头地线必须接在等电位的位置上C 不能，因为示波器量程不足以观察整流电路波形D 不能，因为示波器无法同时观察低压与高压信号正确答案:B 单选题8.【全部章节】关于单相桥式半控整流电路几种描述，哪个是错误的？A 单相桥式半控整流电路电阻性负载时工作情况与全控电路相同B 单相桥式半控整流电路只有一种主电路结构C 单相桥式半控整流电路可能会出现失控现象D 单相桥式半控整流电路可以接反电势负载正确答案:B 单选题 9.【全部章节】单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？A G1接晶闸管门极，K1接晶闸管阴极B G1接晶闸管阴极，K1接晶闸管门极C G1接晶闸管门极，K1接晶闸管阳极D G1接晶闸管阳极，K1接晶闸管门极正确答案:A 单选题10.【全部章节】关于三相桥式全控整流电路的描述，错误的是？A 可以采用宽度大于60°而小于120°的宽脉冲触发B 可以采用间隔60°的双窄脉冲触发C 自然换流点是相电压过零点D 自然换流点是相电压交点正确答案:C 单选题11.【全部章节】关于锯齿波同步移相触发器描述错误的是A 多个触发器联合使用可以提供间隔60°的双窄脉冲B 可以提供强触发脉冲C 有同步检测环节，用于保证触发电路与主电路的同步D 移相范围为30°到150°正确答案:D 单选题12.【全部章节】关于单相交流调压电路的描述，正确的是：A 单相交流调压电路能够改变频率，也能改变电压大小B 单相交流调压电路不能改变频率，也不能改变电压大小C 单相交流调压电路能改变频率，不能改变电压大小D 单相交流调压电路不能改变频率，但可以改变电压大小正确答案:D 单选题13.【全部章节】锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？A 触发角不变B 触发角增大C 触发角减小D 触发角变化不确定正确答案:B 单选题14.【全部章节】三相桥式全控整流电路实验中，如何判断触发角的大小？A 可以通过观察触发脉冲判断B 可以通过观察电源电压判断C 可以通过观察晶闸管两端电压波形来判断D 可以通过观察负载电流来判断正确答案:C 单选题15.【全部章节】锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述正确的是？A 3号点电压与5号点电压波形相同B 3号点电压上升使VT1导通时，5号点电压出现下降沿C 出现下降沿后，5号点电压不会再次上升D VT1导通时，3号点电压持续上升正确答案:B 单选题16.【全部章节】锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？A 锯齿波宽度与2号点电压波形等宽B 锯齿波宽度与2号点电压波形无关C 锯齿波宽度与2号点电压波形宽度成反比D 锯齿波宽度与2号点电压波形宽度之和为360°正确答案:A 单选题17.【全部章节】关于逆变角的说法，错误的是A 逆变角与整流角之和为180°B 电路工作在整流状态时，逆变角大于零，小于90° C电路工作在逆变状态时，逆变角大于零，小于90° D 逆变角不能等于零正确答案:B 单选题18.【全部章节】用于观察管压降、负载电压等波形的实验设备是A 三相芯式变压器B 滑线变阻器C 示波器D 异步电机正确答案:C 单选题19.【全部章节】锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？A 调节电位器PR1B 调节电压UctC 调节电位器PR2D 改变电容C2大小正确答案:D 单选题20.【全部章节】关于逆变产生的条件，错误的是A 有一个能使电能倒流的直流电势B 电势极性应与晶闸管元件单向导电方向一致C 电势的大小稍小于变流电路的直流平均电压窗体顶端您的本次作业分数为：100分单选题1.【全部章节】交流调压电路控制方式中，需要全控器件的是：A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:C 单选题 2.【全部章节】自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是： A 过压保护 B 过流保护 C 为电动机续流D 自关断器件保护电路的一部分正确答案:C 单选题3.【全部章节】单相交流调压电路，在正常范围内，输出电压与触发角的关系为：A 触发角越大，输出电压越高B 触发角越小，输出电压越高C 随着触发角增大，输出电压先增大后减小D 随着触发角增大，输出电压先减小后增大正确答案:B 单选题4.【全部章节】自关断器件及其驱动与保护电路实验中，上电顺序正确的是？A 驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合B 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合C 驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合正确答案:A 单选题5.【全部章节】自关断器件保护电路中电容、电阻及二极管的作用描述错误的是A 利用电容两端电压不能突变的原理延缓关断时集射电压上升速度B 电阻作用是限制器件导通时电容的放电电流C 二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用D 电阻的作用是分压，以降低管压降正确答案:D 单选题6.【全部章节】三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？A 30°B 60°C 90°D 120°正确答案:C 单选题7.【全部章节】单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？A 能B 不能，因为示波器两个探头地线必须接在等电位的位置上C 不能，因为示波器量程不足以观察整流电路波形D 不能，因为示波器无法同时观察低压与高压信号正确答案:B 单选题8.【全部章节】关于单相桥式半控整流电路几种描述，哪个是错误的？A 单相桥式半控整流电路电阻性负载时工作情况与全控电路相同B 单相桥式半控整流电路只有一种主电路结构C 单相桥式半控整流电路可能会出现失控现象D 单相桥式半控整流电路可以接反电势负载正确答案:B 单选题 9.【全部章节】单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？A G1接晶闸管门极，K1接晶闸管阴极B G1接晶闸管阴极，K1接晶闸管门极C G1接晶闸管门极，K1接晶闸管阳极D G1接晶闸管阳极，K1接晶闸管门极正确答案:A 单选题10.【全部章节】关于三相桥式全控整流电路的描述，错误的是？A 可以采用宽度大于60°而小于120°的宽脉冲触发B 可以采用间隔60°的双窄脉冲触发C 自然换流点是相电压过零点D 自然换流点是相电压交点正确答案:C 单选题11.【全部章节】关于锯齿波同步移相触发器描述错误的是A 多个触发器联合使用可以提供间隔60°的双窄脉冲B 可以提供强触发脉冲C 有同步检测环节，用于保证触发电路与主电路的同步D 移相范围为30°到150°正确答案:D 单选题12.【全部章节】关于单相交流调压电路的描述，正确的是：A 单相交流调压电路能够改变频率，也能改变电压大小B 单相交流调压电路不能改变频率，也不能改变电压大小C 单相交流调压电路能改变频率，不能改变电压大小D 单相交流调压电路不能改变频率，但可以改变电压大小正确答案:D 单选题13.【全部章节】锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？A 触发角不变B 触发角增大C 触发角减小D 触发角变化不确定正确答案:B 单选题14.【全部章节】三相桥式全控整流电路实验中，如何判断触发角的大小？A 可以通过观察触发脉冲判断B 可以通过观察电源电压判断C 可以通过观察晶闸管两端电压波形来判断D 可以通过观察负载电流来判断正确答案:C 单选题15.【全部章节】锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述正确的是？A 3号点电压与5号点电压波形相同B 3号点电压上升使VT1导通时，5号点电压出现下降沿C 出现下降沿后，5号点电压不会再次上升D VT1导通时，3号点电压持续上升正确答案:B 单选题16.【全部章节】锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？A 锯齿波宽度与2号点电压波形等宽B 锯齿波宽度与2号点电压波形无关C 锯齿波宽度与2号点电压波形宽度成反比D 锯齿波宽度与2号点电压波形宽度之和为360°正确答案:A 单选题17.【全部章节】关于逆变角的说法，错误的是A 逆变角与整流角之和为180°B 电路工作在整流状态时，逆变角大于零，小于90°C 电路工作在逆变状态时，逆变角大于零，小于90°D 逆变角不能等于零正确答案:B 单选题18.【全部章节】用于观察管压降、负载电压等波形的实验设备是A 三相芯式变压器B 滑线变阻器C 示波器D 异步电机正确答案:C 单选题19.【全部章节】锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？A 调节电位器PR1B 调节电压UctC 调节电位器PR2D 改变电容C2大小正确答案:D 单选题20.【全部章节】关于逆变产生的条件，错误的是A 有一个能使电能倒流的直流电势B 电势极性应与晶闸管元件单向导电方向一致C 电势的大小稍小于变流电路的直流平均电压。

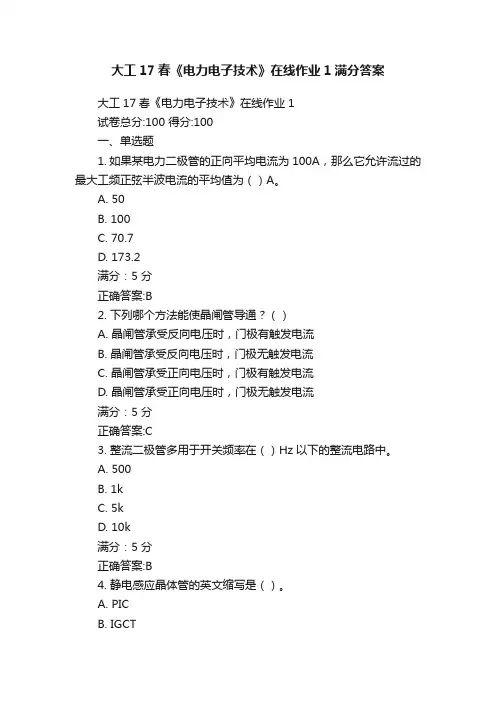

大工17春《电力电子技术》在线作业1满分答案
大工17春《电力电子技术》在线作业1
试卷总分:100 得分:100
一、单选题
1. 如果某电力二极管的正向平均电流为100A，那么它允许流过的最大工频正弦半波电流的平均值为（）A。

A. 50
B. 100
C. 70.7
D. 173.2
满分：5 分
正确答案:B
2. 下列哪个方法能使晶闸管导通？（）
A. 晶闸管承受反向电压时，门极有触发电流
B. 晶闸管承受反向电压时，门极无触发电流
C. 晶闸管承受正向电压时，门极有触发电流
D. 晶闸管承受正向电压时，门极无触发电流
满分：5 分
正确答案:C
3. 整流二极管多用于开关频率在（）Hz以下的整流电路中。

A. 500
B. 1k
C. 5k
D. 10k
满分：5 分
正确答案:B
4. 静电感应晶体管的英文缩写是（）。

A. PIC
B. IGCT
C. SITH
D. SIT
满分：5 分
正确答案:D
5. 下列哪项不属于典型全控型器件？（）
A. 电力二极管
B. 门极可关断晶闸管
C. 电力晶体管。

第2章 电力电子器件1、 使晶闸管导通得条件就是什么？答:使晶闸管导通得条件就是:晶闸管承受正向阳极电压,并在门极施加触发电流(脉冲)。

或:u AK >0且u GK >0。

2、 维持晶闸管导通得条件就是什么？答:维持晶闸管导通得条件就是使晶闸管得电流大于能保持晶闸管导通得最小电流,即维持电流。

3、 怎样才能使晶闸管由导通变为关断？答:要使晶闸管由导通变为关断,可利用外加电压与外电路得作用使流过晶闸管得电流降到接近于零得某一数值以下,即降到维持电流以下,便可使导通得晶闸管关断。

4、 图1中阴影部分为晶闸管处于通态区间得电流波形,各波形得电流最大值均为I m ,试计算各波形得电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

π4π4π25π4a)b)c)图1-43图1 晶闸管导电波形解:a) I d1==0、2717 I m I 1==0、4767 I mb) I d2 ==0、5434 I mI 2 ==0、898 I mc) I d3==0、25I mI 3 ==0、5I m5、全控型器件得缓冲电路得主要作用就是什么？答:全控型器件缓冲电路得主要作用就是抑制器件得内因过电压,d u/d t或过电流与d i/d t,减小器件得开关损耗。

6、试分析全控型器件得RCD缓冲电路中各元件得作用。

答:RCD缓冲电路中,各元件得作用就是:开通时,C s经R s放电,R s起到限制放电电流得作用;关断时,负载电流经VD s从C s分流,使d u/d t减小,抑制过电压。

7.晶闸管得触发脉冲需要满足哪些条件？答:A:触发信号应有足够得功率。

B:触发脉冲应有一定得宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通。

C:触发脉冲必须与晶闸管得阳极电压同步,脉冲移相范围必须满足电路要求。

第3章整流电路1、单相半波可控整流电路对电感负载供电,L＝20mH,U2＝100V,求当α＝0︒与60︒时得负载电流I d,并画出u d与i d波形。

大工17秋《电力电子技术》在线作业3
试卷总分:100得分:100
一、单选题(共10道试题,共50分)
1.有关交流调功电路说法错误的是()。

A.控制方式简单
B.功率因数高
C.输出电压调节平滑
D.容易出现低频干扰
正确答案:C
2.有关直接变频电路的特点说法错误的是()。

A.功率因数低
B.开关功率小
C.谐波污染大
D.调速范围小
正确答案:B
3.与交直交变频电路相比,交交变频电路的特点描述错误的是()。

A.提高了变流效率
B.接线简单
C.低频时输出波形接近正弦波
D.功率因数较低
正确答案:B
4.有关零电压转换PWM电路特点的说法错误的是()。

A.一种常用的软开关电路
B.电路简单
C.效率低
D.广泛用于功率因数校正电路
正确答案:C
5.有关线性电源的说法错误的是()。

A.线性电源技术很成熟
B.制作成本较高
C.稳定度高
D.效率偏低
正确答案:B
6.有关交流开关电源特点的说法错误的是()。

【最新整理，下载后即可编辑】电力电子技术作业解答教材：《电力电子技术》，尹常永田卫华主编第一章电力电子器件1-1晶闸管导通的条件是什么？导通后流过晶闸管的电流由哪些因素决定？答：晶闸管的导通条件是：（1）要有适当的正向阳极电压；（2）还有有适当的正向门极电压。

导通后流过晶闸管的电流由阳极所接电源和负载决定。

1-2维持晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？答：维持晶闸管导通的条件是：流过晶闸管的电流大于维持电流。

利用外加电压和外电路的作用使流过晶闸管的电流降到维持电流以下，可使导通的晶闸管关断。

1-5某元件测得^≡=840v, S臥=980U,试确定此元件的额定电压是多少，属于哪个电压等级？答:根据将％M和％W中的较小值按百位取整后作为该晶闸管的额定值，确定此元件的额定电压为8（）（）V,属于8级。

1-11双向晶闸管有哪几种触发方式？常用的是哪几种？答：双向晶闸管有I+、1-、111+和山-四种触发方式。

常用的是:（I+、山-）或（I-、HI-）o1-13 GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断,而普通晶闸管不能？答：因为GTO与普通晶闸管在设计和工艺方面有以下几点不同：(I)GTO在设计时6较大，这样晶体管V2控制灵敏，易于GTO 关断；(2)GT()导通时的α>+σ2更接近于1,普通晶闸管E+θ2≥l∙15, 而GTO则为σ>+^≈1°5, GT()的饱和程度不深，接近于临界饱和, 这样为门极控制关断提供了有利条件；(3)多元集成结构使每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。

第二章电力电子器件的辅助电路2-5说明电力电子器件缓冲电路的作用是什么？比较晶闸管与其它全控型器件缓冲电路的区别，说明原因。

答：缓冲电路的主要作用是：(1)减少开关过程应力，即抑制d i z∕dz, d∕∕dr;(2)改变器件的开关轨迹，使器件工作于安全工作区内，避免过电压、过电流损坏；(3)减少器件的开关损耗。

大工17秋《电力电子技术》在线作业1 总分：100分100分一、单选题共10题，50分15分下列选项()是电力晶体管。

•••学生答案：C得分:5分25分下列各项中不是电平控制型器件的是()。

•••学生答案：A得分:5分35分有关肖特基二极管的特点描述错误的是()。

•••学生答案：D得分:5分45分有关晶闸管的特点,说法错误的是()。

•••电流IG，晶闸管仍然导通学生答案：D得分:5分55分RCT是指()。

•••学生答案：C得分:5分65分RCT是()晶闸管。

•••学生答案：C得分:5分75分有关电力晶体管的说法错误的是()。

•••学生答案：A得分:5分85分有关电力MOSFET的说法错误的是()。

•••学生答案：B得分:5分95分下列说法正确的是()。

•••学生答案：D得分:5分105分IGCT是()缩写。

•••学生答案：B得分:5分二、判断题共10题，50分15分电力电子器件既可工作在开关状态,也可工作在线性放大状态。

•学生答案：B得分:5分25分晶闸管是电平控制型器件。

•学生答案：B得分:5分35分电力二极管一般都工作在大电流、高电压场合。

•学生答案：A得分:5分45分电力电子技术就是使用电力电子器件对电能进行变换和控制的电子技术。

•学生答案：A得分:5分55分电导调制效应使电力二极管在正向电流较大时管压降仍然会很低。

•学生答案：A得分:5分65分在实际应用中,应对晶闸管施加足够长时间的反向电压,使晶闸管充分恢复其对正向电压的阻力,电路才能可靠工作。

•学生答案：A得分:5分75分晶闸管的型号为KP1-2表示为快速反向阻断型晶闸管。

•学生答案：B得分:5分85分GTR上的电压超过规定值时会击穿,击穿电压不仅和晶体管本身特性有管,还与外电路接法有•学生答案：A得分:5分95分电力MOSFET主要指N沟道增强型器件。

•学生答案：A得分:5分105分电力电子装置可能出现的过电压有外因过电压和内因过电压两种。

浙江大学远程教育电力电子技术必做习题答案电力电子技术必做习题解答1. 1(把一个晶闸管与灯泡串联，加上交流电压，如图1-37所示问:(1)开关S闭合前灯泡亮不亮，(2)开关S闭合后灯泡亮不亮，(3)开关S闭合一段时间后再打开，断开开关后灯泡亮不亮，原因是什么,答：(1)不亮；(2)亮;(3)不亮，出现电压负半周后晶闸管关断。

2. 2(在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因,冬天工作正常到夏天变得不可靠又可能是什么现象和原因答:晶闸管的门极参数I、U受温度影响，温度升高时，两者会降低，温度升高时，GTGT两者会升高，故会引起题中所述现象。

3(型号为KP100-3,维持电流I,4mA的晶闸管，使用在如图1-38电路中是否合理,H丨际血丨么？■祈时不近总丄压「匕能裕旳Jx(a) (b) (c)图1-38习题5图3.答:⑴100ld,,0.002A,2mA,IH,4mA350 , 10故不能维持导通⑵22012,, 15.56…Id,l2/1.57,9.9A,IH102而UTM,2202,311V,UR故不能正常工作⑶1=150/1=150A>I dHI=I=150A<1.57 X 100=157A Td故能正常工作4（什么是IGBT的擎住现象,使用中如何避免,答:IGBT 由于寄生晶闸管的影响，可能是集电极电流过大 (静态擎住效应)，也 可能是du/dt 过大(动态擎住效应)，会产生不可控的擎住效应。

实际应用中应使IGBT 的漏极ce电流不超过额定电流，或增加控制极上所接电阻 R 的数值，减小关断时的du/dt ，以避免Gce 出现擎住现象。

第2章1(出图2-57中?,?各保护元件及VD ,的名称及作用。

(LJ 为过流继电器)Fd图2-57三相桥式整流电路的保护1.答：(1) 交流进线电抗器 限流、限du/dt 和di/dt(2) 压敏电阻过压保护(3) 交流侧阻容保护过压保护(4) 桥臂电感 限du/dt (由元件换流引起)、di/dt(5) 快熔过流保护(6) 过压保护电容限制关断过电压对元件的损害(7) 抑振电阻 防止L 、C 振荡，限制电容放电电流(8) 直流侧压敏电阻直流侧过压保护(9) 过流继电器 过流时，继电器开路，保护主电路LIft从(10) VD 续流二极管为负载电路提供通路，过压保护F(11) L 平波电抗器防止直流电流波动(断流) d2(GTR IGBT等过流保护中，为何要采用检测集射极电压作为保护基准,答:检测集射极电压U作为过流保护原则，在相同的相对测量误差下，工作点的移动最少，结果较准确ce3(GTR P-MOSFETIGBT吸收电路的基本结构如何,其减少被保护器件开关损耗的机理如何,答: 缓冲电路的功能包括抑制和吸收二个方面。

浙江大学远程教育学院《电力电子技术》课程作业姓名：学号：年级：学习中心：—————————————————————————————第1章1．把一个晶闸管与灯泡串联，加上交流电压，如图1-37所示图1-37问：（1）开关S闭合前灯泡亮不亮？（2）开关S闭合后灯泡亮不亮？（3）开关S闭合一段时间后再打开，断开开关后灯泡亮不亮？原因是什么？解：（1）开关S闭合前，灯泡不亮。

（2）开关S闭合后，灯泡亮。

（3）灯泡不亮，因为晶闸管已关断。

2．在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因？冬天工作正常到夏天变得不可靠又可能是什么现象和原因？解：在夏天，晶闸管触发电路调试好后正常工作，但到冬天随着温度变化，U GT和I GT的数值增大。

所以原来调整好的触发电路数值已不够，则晶闸管装置变得不可靠。

在冬天，晶闸管触发电路调试好后正常工作，到了夏天随着温度变化，U GT和I GT数值变低了，收外界干扰，出现误导通，所以变得不可靠。

3．型号为KP100-3，维持电流I H＝4mA的晶闸管，使用在如图1-38电路中是否合理？为什么？（分析时不考虑电压、电流裕量）(a) (b) (c)图 1-38 习题5图解： （a ）mA I mA A I H d 42002.010501003=<==⨯=，,H d I I < 无法导通，不合理。

（b ）A I 20102002==H I A I I >==7.1257.1/2dVU TM 8.2822200==VV 3008.282<能正常工作（c ） H I A I >==1601/160d A Id I T 160==A A 15710057.1160=⨯>不能正常工作4．什么是IGBT 的擎住现象？使用中如何避免？ 解：（1）IGBT 的擎住效应有静态擎住和动态擎住静态擎住：IC 上升，Rbr 压降使NPN 通，经正反馈，寄生等效晶闸管通，IGBT栅极失去控制作用。

浙大电力电子技术实验在线作业您的本次作业分数为：90分97230单选题972301.【全部章节】三相桥式全控整流电路电感性负载实验中，关于整流电压ud描述正确的是？? A 一个周期内，整流电压ud由6个波头组成? B 触发角为30°时，整流电压ud会出现瞬时值为零的点? C 移相范围是60°? D 触发角为60°时，整流电压ud平均值为零正确答案:A97206单选题972062.【全部章节】单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？? A G1接晶闸管门极，K1接晶闸管阴极? B G1接晶闸管阴极，K1接晶闸管门极? C G1接晶闸管门极，K1接晶闸管阳极? D G1接晶闸管阳极，K1接晶闸管门极正确答案:A97234单选题972343.【全部章节】关于逆变角的说法，错误的是? A 逆变角与整流角之和为180°? B 电路工作在整流状态时，逆变角大于零，小于90°? C 电路工作在逆变状态时，逆变角大于零，小于90°? D 逆变角不能等于零正确答案:B9722197221单选题4.【全部章节】关于单相交流调压电路的描述，正确的是：? A 单相交流调压电路能够改变频率，也能改变电压大小? B 单相交流调压电路不能改变频率，也不能改变电压大小? C 单相交流调压电路能改变频率，不能改变电压大小? D 单相交流调压电路不能改变频率，但可以改变电压大小正确答案:D9722397223单选题5.【全部章节】交流调压电路控制方式中，谐波含量最少的是：? A 通断控制? B 相位控制? C 斩波控制? D 反馈控制正确答案:C9723697236单选题6.【全部章节】关于锯齿波同步移相触发器描述错误的是? A 多个触发器联合使用可以提供间隔60°的双窄脉冲? B 可以提供强触发脉冲? C 有同步检测环节，用于保证触发电路与主电路的同步? D 移相范围为30°到150°正确答案:D9722797227单选题7.【全部章节】三相桥式全控整流电路实验中，关于主电路三相电源的相序说法正确的是? A 三相电源相序可以随意确定? B 三相电源中，A相必须对应，B、C相可以随意确定? C 三相电源中，B相必须对应，A、C相可以随意确定? D 三相电源相序不可以随意确定正确答案:D9720477760,C97204单选题8.【全部章节】自关断器件及其驱动与保护电路实验中，上电顺序正确的是？? A 驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合? B 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合? C 驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电? D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合正确答案:A9722977734,D97229单选题9.【全部章节】关于三相桥式全控整流电路的描述，错误的是？? A 可以采用宽度大于60°而小于120°的宽脉冲触发? B 可以采用间隔60°的双窄脉冲触发? C 自然换流点是相电压过零点? D 自然换流点是相电压交点正确答案:C9721877746,D97218单选题10.【全部章节】关于单相交流调压电路的描述，正确的是：? A 单相交流调压电路由两个晶闸管反并联组成? B 单相交流调压电路由两个晶闸管同向并联组成? C 单相交流调压电路由两个晶闸管反串联组成? D 单相交流调压电路由两个晶闸管同向串联组成正确答案:A9721797217单选题11.【全部章节】单相交流调压电路实验中，如何改变电阻电感性负载的阻抗角？? A 改变单相交流调压电路的触发角? B 改变输入电压源的频率? C 改变负载电阻的大小? D 改变输入电压的大小正确答案:C9720397203单选题12.【全部章节】自关断器件及其驱动与保护电路实验中，PWM信号占空比与直流电动机电枢电压及转速关系是？? A 占空比越大，电枢电压越大，转速越小? B 占空比越大，电枢电压越小，转速越大? C 占空比越大，电枢电压越大，转速越大? D 占空比越小，电枢电压越大，转速越大正确答案:C9722497224单选题13.【全部章节】交流调压电路控制方式中，需要全控器件的是：? A 通断控制? B 相位控制? C 斩波控制? D 反馈控制正确答案:C9723197231单选题14.【全部章节】三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？? A 30°? B 60°? C 90°? D 120°正确答案:C9723597235单选题15.【全部章节】关于三相桥式全控整流电路的实验操作，描述正确的是：? A 按照原理图接线，然后打开主电源，再检查晶闸管脉冲是否正常? B 不能用示波器观察触发脉冲? C 正常情况下，应有间隔均匀，相互间隔120°，幅度相同的双脉冲? D 可以用示波器观察来检查相序是否正确正确答案:D9721597215单选题16.【全部章节】交流调压电路的控制方式不包括? A 通断控制? B 相位控制? C 斩波控制? D 反馈控制正确答案:D9721397213单选题17.【全部章节】自关断器件保护电路中电容、电阻及二极管的作用描述错误的是? A 利用电容两端电压不能突变的原理延缓关断时集射电压上升速度? B 电阻作用是限制器件导通时电容的放电电流? C 二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用? D 电阻的作用是分压，以降低管压降正确答案:D9721097210单选题18.【全部章节】锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？? A 调节电位器PR1? B 调节电压Uct? C 调节电位器PR2? D 改变电容C2大小正确答案:D9721197211单选题19.【全部章节】锯齿波同步移相触发电路实验中，增大Uct，触发角如何变化？? A 触发角不变? B 触发角增大? C 触发角减小? D 触发角变化不确定正确答案:C9721697216单选题20.【全部章节】关于“单管整流”现象的描述，错误的是? A 输出电流为单向脉冲波，含有很大的直流分量? B “单管整流”会危害电机、大电感性质的负载? C 此时电路中只有一个晶闸管导通? D 只在负载功率因数角小于触发角时出现正确答案:D9723897238单选题21.【全部章节】关于单相桥式半控整流电路直流侧电压ud波形描述正确的是？? A ud会出现负值? B ud是否出现负值由触发角大小决定? C 电感性负载，触发脉冲丢失，则ud变为零? D 电感性负载，触发脉冲丢失，则ud半周期为正弦，半周期为零。
