截流设计计算说明书1 基本资料某工程截流设计流量Q=4150 m3/s，相应下游水位为39.51m，采用单戗立堵进占，河床底部高程30m，戗堤顶部高程是44m，戗堤端部边坡系数n=1，龙口宽度220m，合龙中戗堤渗透流量按如下公式计算，Qs(Z为上下游落差，Z0为合龙闭气前最终上下游落差)，请设计该工程在河床在无护底情况下的截流方案。
此外，上游水位~下泄流量关系曲线见表1。
截流材料为容重26KN/m3的花岗岩，截流戗堤两侧的边坡为1:1.5。
截流设计是施工导流设计重要组成部分，其设计过程比较复杂，目前我国水利水电工程截流多采用立堵截流，本次设计按立堵截流设计，有多种设计方法。
其设计分为：截流水力计算、截流水力分区和备料量设计。
截流设计流量的确定，通常按频率法确定，也即根据已选定的截流时段，采用该时段内一定频率的某种特征流量值作为设计流量。
一般地，多采用截流时段5%～10％的月平均或者旬平均流量作为设计标准。
截流的水力计算中龙口流速的确定一般采用图解法（详细见《水利工程施工》P39~42），以下对于图解法及图解法的量化法----三曲线法做如下介绍。
2 截流的水力计算（图解法）立堵截流进占过程中，龙口水流呈淹没或非淹没堰流的形式，通常是由前者过渡到后者直至合龙。
戗堤进占划分为两个阶段：①第1阶段——戗堤进占直至坡脚接触龙口对岸形成三角形断面为止，即b≥2 ms hs；②第2阶段——戗堤坡脚已接触龙口对岸而形成三角形断面后直至最后合龙，即b＜2 ms hs 。

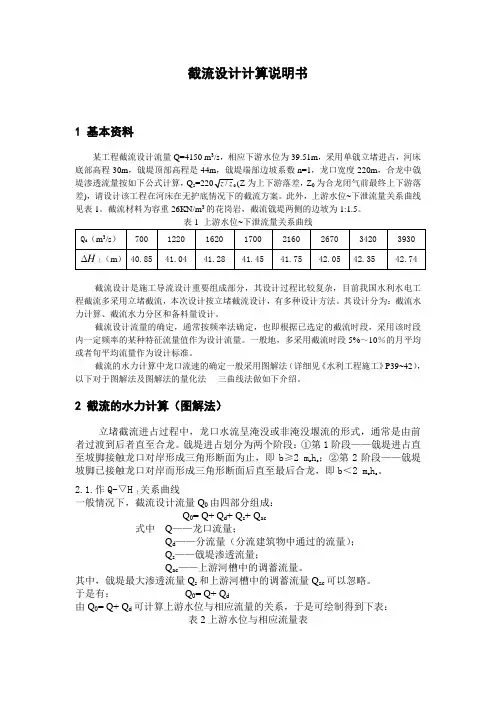

2.1.作Q-▽H上关系曲线一般情况下，截流设计流量Q0由四部分组成：Q0= Q+ Q d+ Q s+ Q ac式中Q——龙口流量；Q d——分流量（分流建筑物中通过的流量）；Q s——戗堤渗透流量；Q ac——上游河槽中的调蓄流量。
其中，戗堤最大渗透流量Q s和上游河槽中的调蓄流量Q ac可以忽略。
