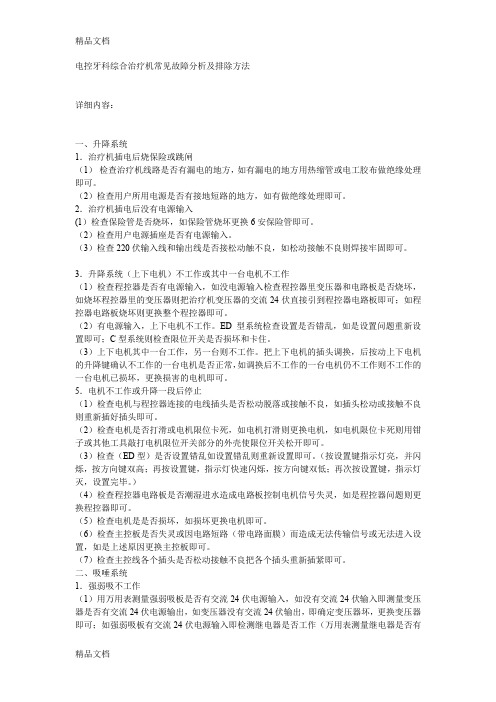

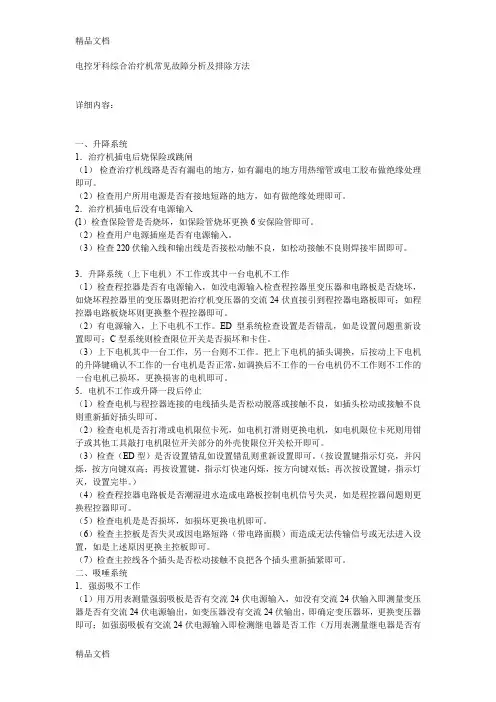

电控牙科综合治疗机常见故障分析及排除方法详细内容：一、升降系统1．治疗机插电后烧保险或跳闸（1）检查治疗机线路是否有漏电的地方，如有漏电的地方用热缩管或电工胶布做绝缘处理即可。
（2）检查用户所用电源是否有接地短路的地方，如有做绝缘处理即可。
2．治疗机插电后没有电源输入(1）检查保险管是否烧坏，如保险管烧坏更换6安保险管即可。
（2）检查用户电源插座是否有电源输入。
（3）检查220伏输入线和输出线是否接松动触不良，如松动接触不良则焊接牢固即可。
3．升降系统（上下电机）不工作或其中一台电机不工作（1）检查程控器是否有电源输入，如没电源输入检查程控器里变压器和电路板是否烧坏，如烧坏程控器里的变压器则把治疗机变压器的交流24伏直接引到程控器电路板即可；如程控器电路板烧坏则更换整个程控器即可。
（2）有电源输入，上下电机不工作。
ED型系统检查设置是否错乱，如是设置问题重新设置即可；C型系统则检查限位开关是否损坏和卡住。
（3）上下电机其中一台工作，另一台则不工作。
把上下电机的插头调换，后按动上下电机的升降键确认不工作的一台电机是否正常，如调换后不工作的一台电机仍不工作则不工作的一台电机已损坏，更换损害的电机即可。
5．电机不工作或升降一段后停止（1）检查电机与程控器连接的电线插头是否松动脱落或接触不良，如插头松动或接触不良则重新插好插头即可。
（2）检查电机是否打滑或电机限位卡死，如电机打滑则更换电机，如电机限位卡死则用钳子或其他工具敲打电机限位开关部分的外壳使限位开关松开即可。
（3）检查（ED型）是否设置错乱如设置错乱则重新设置即可。
（按设置键指示灯亮，并闪烁，按方向键双高；再按设置键，指示灯快速闪烁，按方向键双低；再次按设置键，指示灯灭，设置完毕。
）（4）检查程控器电路板是否潮湿进水造成电路板控制电机信号失灵，如是程控器问题则更换程控器即可。
（5）检查电机是是否损坏，如损坏更换电机即可。
（6）检查主控板是否失灵或因电路短路（带电路面膜）而造成无法传输信号或无法进入设置，如是上述原因更换主控板即可。

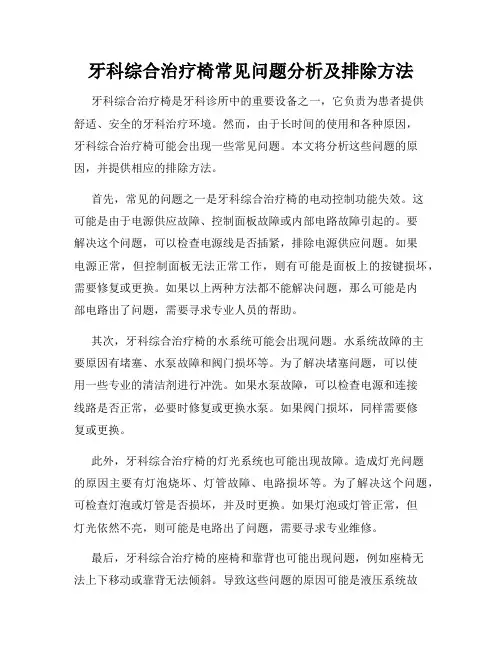

牙科综合治疗椅常见问题分析及排除方法牙科综合治疗椅是牙科诊所中的重要设备之一，它负责为患者提供舒适、安全的牙科治疗环境。
然而，由于长时间的使用和各种原因，牙科综合治疗椅可能会出现一些常见问题。
本文将分析这些问题的原因，并提供相应的排除方法。
首先，常见的问题之一是牙科综合治疗椅的电动控制功能失效。
这可能是由于电源供应故障、控制面板故障或内部电路故障引起的。
要解决这个问题，可以检查电源线是否插紧，排除电源供应问题。
如果电源正常，但控制面板无法正常工作，则有可能是面板上的按键损坏，需要修复或更换。
如果以上两种方法都不能解决问题，那么可能是内部电路出了问题，需要寻求专业人员的帮助。
其次，牙科综合治疗椅的水系统可能会出现问题。
水系统故障的主要原因有堵塞、水泵故障和阀门损坏等。
为了解决堵塞问题，可以使用一些专业的清洁剂进行冲洗。
如果水泵故障，可以检查电源和连接线路是否正常，必要时修复或更换水泵。
如果阀门损坏，同样需要修复或更换。
此外，牙科综合治疗椅的灯光系统也可能出现故障。
造成灯光问题的原因主要有灯泡烧坏、灯管故障、电路损坏等。
为了解决这个问题，可检查灯泡或灯管是否损坏，并及时更换。
如果灯泡或灯管正常，但灯光依然不亮，则可能是电路出了问题，需要寻求专业维修。
最后，牙科综合治疗椅的座椅和靠背也可能出现问题，例如座椅无法上下移动或靠背无法倾斜。
导致这些问题的原因可能是液压系统故障、电机故障或控制器故障。
要解决液压系统故障，可以检查液压油是否充足，必要时更换油液或修复液压系统。
如果电机故障，可以检查电源和连接线路是否正常，必要时修复或更换电机。
如果控制器故障，可能需要更换控制器或寻求专业人员的帮助。
总之，牙科综合治疗椅是现代牙科诊所中不可或缺的设备，但常见问题的出现可能会对患者的治疗体验产生影响。
通过分析问题的原因并采取相应的排除方法，可以及时修复牙科综合治疗椅，提供更好的牙科治疗环境。
希望本文所提供的分析和解决方法可以对牙科诊所和相关人员有所帮助。

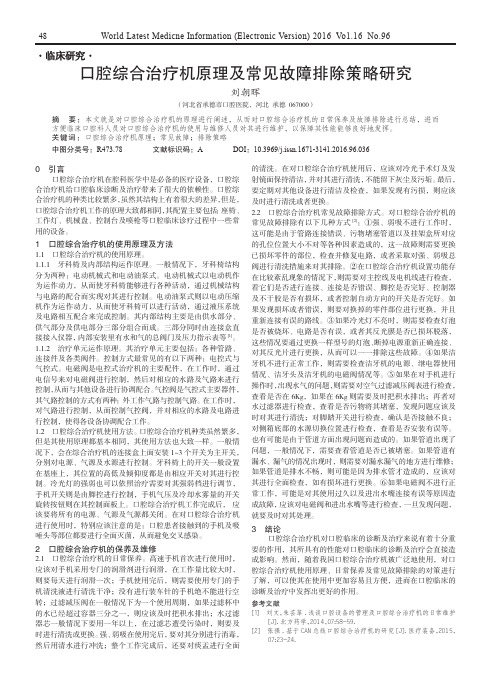

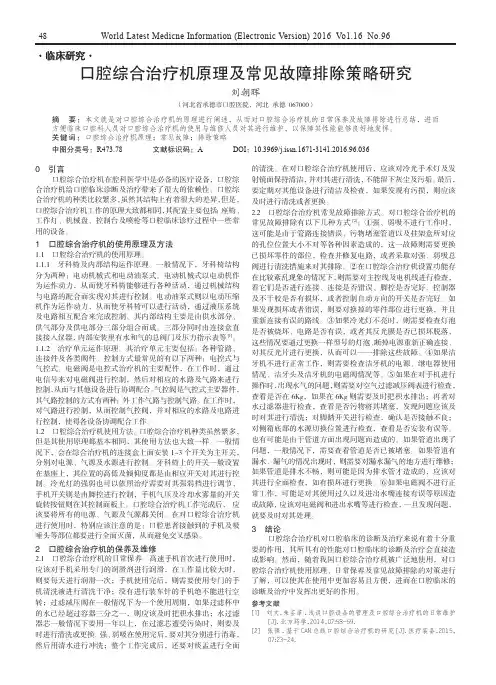

World Latest Medicne Information (Electronic Version) 2016 Vo1.16 No.9648·临床研究·口腔综合治疗机原理及常见故障排除策略研究刘朝晖（河北省承德市口腔医院，河北 承德 067000）摘要：本文就是对口腔综合治疗机的原理进行阐述，从而对口腔综合治疗机的日常保养及故障排除进行总结，进而方便临床口腔科人员对口腔综合治疗机的使用与维修人员对其进行维护，以保障其性能能够良好地发挥。
关键词：口腔综合治疗机原理；常见故障；排除策略中图分类号：R473.78 文献标识码：A DOI：10.3969/j.issn.1671-3141.2016.96.0360 引言口腔综合治疗机在腔科医学中是必备的医疗设备，口腔综合治疗机给口腔临床诊断及治疗带来了很大的依赖性。
口腔综合治疗机的种类比较繁多，虽然其结构上有着很大的差异，但是，口腔综合治疗机工作的原理大致都相同，其配置主要包括：座椅、工作灯、机械盘、控制台及喷枪等口腔临床诊疗过程中一些常用的设备。
1 口腔综合治疗机的使用原理及方法1.1 口腔综合治疗机的使用原理。
1.1.1 牙科椅及内部结构运作原理。
一般情况下，牙科椅结构分为两种：电动机械式和电动油泵式。
电动机械式以电动机作为运作动力，从而使牙科椅能够进行各种活动，通过机械结构与电路的配合而实现对其进行控制。
电动油泵式则以电动压缩机作为运作动力，从而使牙科椅可以进行活动，通过液压系统及电路相互配合来完成控制。
其内部结构主要是由供水部分、供气部分及供电部分三部分组合而成。
三部分同时由连接盒直接接入仪器，内部安装里有水和气的总阀门及压力指示表等[1]。
1.1.2 治疗单元运作原理。
其治疗单元主要包括：各种管路、连接件及各类阀件。
控制方式最常见的有以下两种：电控式与气控式。
电磁阀是电控式治疗机的主要配件，在工作时，通过电信号来对电磁阀进行控制，然后对相应的水路及气路来进行控制，从而与其他设备进行协调配合。
维修工程199[1][2][3][4][5][6]康丽霞,张翠轻,刘连幸,等.慢性肾衰竭并发感染患者行血液吸附联合血液透析治疗的临床效果[J].中华医院感染学杂志,2018,28(15):59-62.罗丽敏,黑小杰,朱丽萍,等.维持性血液透析患者治疗依从性与反刍性沉思水平的相关分析[J].中华现代护理杂志,2018,24(32):3913-3916.王冬梅,徐慧.血液透析设备故障案例分析[J].中国医学装备,2021,18(4):207-210.曹云云,沈晓燕,文晓妮,等.18例非常规内瘘血液透析患者扣眼穿刺并发症的原因分析与护理对策[J].护理学报,2017,14(18):58-59.董斌,吴丹,张飞鸿.日机装系列血液透析机温度控制系统原理及在临床中的应用[J].中国血液净化,2019,17(10):647-649.鲁成,杨霄.血液透析机的定期保养及预防性维护在血液透析室中的重要性[J].中国血液净化,2017,15(8):747-748.[7][8][9][10][11][12]黄泽彬,梁伟玲.费森尤斯4008型血液透析机漏血报警故障分析[J].北京生物医学工程,2019,38(3):327-328.郑雅青,许金阳.运用PDCA持续改进内容和周期的血液透析机个性化预防性维护模式的实践和探讨[J].中国医疗设备,2019,34(10):136-139,144.李德华,郭大为,刘东岩,等.基于预防性维护的手术显微镜临床使用故障分析及对策[J].中国医学装备, 2019,16(4):133-136.姚冰楠,么爽,郭静,等.人为因素致贝朗dialog血液透析机报警的原因及防范[J].生命科学仪器,2017,14(5):52-55.张红丽,朱亚红.费森尤斯4008B血液透析机的常见故障分析和维修[J].中国医学装备,2017,13(6):323-325.沙亚兵.AK系列血液透析机的常见故障分析及维护[J].中国医疗设备,2017,32(3):96-98.收稿日期：2021-06-23参考文献 ①中国科学技术大学第一附属医院(安徽省立医院)医学工程处 安徽 合肥 230000作者简介：蒋煜，男，(1993- )，本科学历，助理工程师，从事医学装备预防性维护维修和管理工作。
牙科综合治疗机工作原理及常见故障分析排除关键词工作原理故障分析排除牙科综合治疗机简称牙椅，是供口腔医生为患者作诊查、预防、治疗、手术等使用的一种必备的医疗设备。
气、水、电是牙科综合治疗椅必备的三要素。
治疗机的工作原理多数是以气控制水、电工作。
探讨牙科综合治疗机内部设计的水路、气路和电路工作系统，主要结构的工作原理及常见故障的分析和处理。
牙科综合治疗机的工作原理电动牙科椅（单椅）在整台治疗机当中主要调节患者的体位。
它主要采用低压24v供电，上下电机、按键板、脚控开关等通过导线和控制器相连接，当控制器通电后，医生可通过脚控开关或者按键板来控制椅架的升降或靠背的仰俯，从而调整到医生所需要的治疗位置。
治疗台是医生的工作台，它主要由控制面板、脚踏开关、挂架开关、高速涡轮手机、低速气动手机、三用喷枪、漱口给水、痰盂装置等组成。
当气源和水源从地箱进入设备后首先连接到侧箱内的分流阀，再由分流阀引出分别供给强弱吸的电磁阀、水杯水盘的电磁阀以及器械内的分水和分气六通，水和气经强弱吸电磁阀引出经过强弱吸发生器最终到达强弱吸管，当强弱吸管从挂架上拿起后，挂架开关就通过强弱吸电路板打开强弱吸电磁阀，从而使水和气快速通过强弱吸发生器形成负压来供医生治疗时吸唾使用。
水源经水杯水盘电磁阀引出经过节流阀最终到达冲水嘴和供水嘴，由按键板上的按钮来控制水杯水盘电磁阀的开和关，供患者漱口和痰盂冲水使用。
水和气经侧箱内的分流阀引出到达器械盘内的分水和分气六通后，再分别引到高速、低速手机的水气电磁阀，之后经过水气节流阀到达手机。
脚踏开关是三组手机的总开关，而挂架开关则是每一组手机的开关，而水在当中主要是起到降温和散热的作用。
口腔手术灯在设备当中主要是为医生提供照明，清晰治疗视野。
它采用低压交流10v和12v供电，通过灯头上的转换开关来控制灯泡的强光弱光打开或关闭。
观片灯主要是供医生查看x线片使用。
它采用低压交流24v供电，在灯片旁边有控制开关一个，有的设备在主控板上会多一个口腔灯的开关，方便医生操作。
大器前置三极管的ｂ极，所以此三极管的ｖｃ升高，即电机的驱动电压升高，电机转速加快。
对应于”或５ｍｍ，￥的速度，其调速电位器分别为２０Ｋ及ｌＫ电位器分别为２０Ｋ及ｌＫ电位器。
选择５０ｎｕｎ／ｓ的速度，按下走纸开关，测量ＩＣｌ的选通信号正常，但驱动信号幅度很小，电机两端电压变小。
转动无力。
调节调速电位器无效。
为了排除电机本身的故障，将电机拆下，直接接上稳压电源试验，电机转速均匀、有力。
证明电机正常，故障应在主板Ｐ５４９２Ａ。
更换集成电路ＩＣｌ无效，测量限流电阻Ｒ７、Ｒ８，均变为１ＫＩ＇｝左右。
更换Ｒ７、Ｒ８后试机，电机转速均匀、有力。
分别调节调速电位器，校准２５及５０１／１ｌｌｌ，￥的走纸速度，故障排除，机器恢复正常。
Ⅲ一：ｊ３ＳＤ８６８一Ｇ型综合牙科治疗机常见故障与对策合肥市口腔医院设备科陈国胜２０１１１年上半年，我院新大楼安装了２２台上海森德科技发展公司生产的ＳＤ８６８一Ｇ型综合牙科治疗机。
于２００１年６月８日正式投入使用。
通过半年多的使用，临床医生都能做到正确操作，没有人为故障出现。
但机器本身由于元器件质量的问题，也时常出现一些故障，我们在维修中，究其原因，采取的对策如下：１、手机不转。
打开电源开关，水、电、气全部进入该机，拿起手机，脚踏开关，机头不转或时转时不转原因是徽动开关接触不良。
解决办法，更新开关。
２、手机自转。
打开电源后，拿起手机，脚未踏开关，机头就转起来不停。
原因是微动开关接点短路引起。
解决不办，更新开关。
３、冲盂水不停。
打开电源后，未按冲盂按钮，痰盂水就自动开始冲．不受控。
查，电磁阀始终通电．原因是电源板上继电器一直处在吸合状态，更换，故障消除。
４、凭漱口水。
开机后按漱口水开关。
听见电脑板有信号响声，漱口水不出。
查，电磁阀线圈有电压，但不动作。
更换电磁阀，故障消除。
５、漱口水出水口有滴水现象。
通常是电磁阀阀芯有脏堵或者弹簧力弱引起。
若脏堵。
则清除；若弹簧力弱，则将弹簧拉长２—３ｍｍ即可。
牙科综合治疗机的故障维修
牙科综合治疗机的故障维修：
故障一：综合治疗机上一高速手机不出水
故障分析与检修：
卸下高速手机，检查与手机连接处的水量调节旋钮，旋钮旋开没有水
喷出，又检查机箱内储水瓶是否存有水。
再调整器械盘下水量调节阀，开置最大，仍无水流出。
怀疑水量调节阀堵塞或失灵，拆下器械盘，将水阎进水口软管拔开，
水量正常，装好进水软管，拔下水阀出水口软管，水量可调，水阀没
问题，现在故障已被查到从水阎到高速手机接头一节供水软管上。
拆
下供气供水套管，发现供水软管拧成麻花形状，将其软管调顺故障排除。
故障二：一开机漱口水不受控往外流，控制面板S设置功能键指示灯闪
烁
故障分析与检修：
首先，关闭控制面板上的漱口水按键，漱口水不受控，怀疑触摸按键
弹不起来、粘连或面板进水造成电路板短路。
关机拆开器械盘盖板，
卸下电路板，检查触摸键无故障，电路板及九芯插件也无进水、短路
痕迹。
顺着故障点往下排查。
从说明书故障表中查到机椅连接处有线路插件，可能是工作人员在加蒸馏水时撒漏到六孔插件上，造成面板失控或无
显示等故障，拔下该插件，用吹风机将插头插座吹干，再将其插件连接好，试机故障仍未排除。
再往下查控制漱口水的电磁阀是否一直供电，把漱口水按键关闭后，该电磁阀无24V直流电压，但电磁阀出水口处还在出水，说明电磁阀出现故障，另外通电时电磁阀也无“啪”的吸合声，拆下电磁阀发现已被水垢卡死，造成了电磁阀始终处于常通状态，清理阀芯，重新装回电磁阀。
开机故障排除。
牙科综合治疗机工作原理及常见故障分析排除关键词工作原理故障分析排除
牙科综合治疗机简称牙椅，是供口腔医生为患者作诊查、预防、治疗、手术等使用的一种必备的医疗设备。
气、水、电是牙科综合治疗椅必备的三要素。
治疗机的工作原理多数是以气控制水、电工作。
探讨牙科综合治疗机内部设计的水路、气路和电路工作系统，主要结构的工作原理及常见故障的分析和处理。
牙科综合治疗机的工作原理
电动牙科椅（单椅）在整台治疗机当中主要调节患者的体位。
它主要采用低压24v供电，上下电机、按键板、脚控开关等通过导线和控制器相连接，当控制器通电后，医生可通过脚控开关或者按键板来控制椅架的升降或靠背的仰俯，从而调整到医生所需要的治疗位置。
治疗台是医生的工作台，它主要由控制面板、脚踏开关、挂架开关、高速涡轮手机、低速气动手机、三用喷枪、漱口给水、痰盂装置等组成。
当气源和水源从地箱进入设备后首先连接到侧箱内的分流阀，再由分流阀引出分别供给强弱吸的电磁阀、水杯水盘的电磁阀以及器械内的分水和分气六通，水和气经强弱吸电磁阀引出经过强弱吸发生器最终到达强弱吸管，当强弱吸管从挂架上拿起后，挂架开关就通过强弱吸电路板打开强弱吸电磁阀，从而使水和气快速通过强弱吸发生器形成负压来供医生治疗时吸唾使用。
水源经水杯水盘电磁阀引出经过节流阀最终到达冲水嘴和供水嘴，由按键板
上的按钮来控制水杯水盘电磁阀的开和关，供患者漱口和痰盂冲水使用。
水和气经侧箱内的分流阀引出到达器械盘内的分水和分气六通后，再分别引到高速、低速手机的水气电磁阀，之后经过水气节流阀到达手机。
脚踏开关是三组手机的总开关，而挂架开关则是每一组手机的开关，而水在当中主要是起到降温和散热的作用。
口腔手术灯在设备当中主要是为医生提供照明，清晰治疗视野。
它采用低压交流10v和12v供电，通过灯头上的转换开关来控制灯泡的强光弱光打开或关闭。
观片灯主要是供医生查看x线片使用。
它采用低压交流24v供电，在灯片旁边有控制开关一个，有的设备在主控板上会多一个口腔灯的开关，方便医生操作。
牙科综合治疗机常见故障及排除
升降系统：①上下电机不工作或其中一台电机不工作：检查限位开关是否损坏或卡住；检查程控器是否有电源输入，如没电源输入检查程控器里变压器和电路是否烧坏，如是则把治疗机变压器的交流24v直接引到程控器电路板即可；如程控器电路板烧坏则更换整个程控器即可。
上下电机其中一台不工作。
把上下电机的插头调换，后按动上下电机的升降键确认不工作的一台电机是否正常，如调换后不工作的一台电机仍不工作则更换损害的电机即可。
②电机不工作或升降一段后停止：检查主控线各个插头是否松动接触不良，把各个插头重新插紧即可。
检查程控器电路板是否潮湿进水造成电路板控制电机信号失灵，如是程控器问题则更换程控器即可。
检查电机是否损坏，如损坏更换电机即可。
检查主控板是否失灵或因电路短路（带电路面膜）而造成无法传输信号或无法进入设置，如是上述原因则更换主控板即可。
吸唾系统：①强弱吸不工作：检查强弱吸挂架微动开关是否卡死或损坏，如微动开关被卡死，用刀片或其他工具开大一点挂架盒孔位即可，如微动开关损坏更换微动开关即可。
检查电磁阀是否损坏，如是更换电磁阀即可（用万用表测量阻值）。
检查强弱吸板是否烧坏，如烧坏更换强弱吸板即可。
检查弱吸集物杯是否有杂物堵塞，清除即可；检查弱吸管路是否有密封不严的地方，排除即可。
②弱吸在工作一段时间吸力减弱或没有吸力或弱吸水倒流：检查用户所有水压是否达到治疗机所需压力，如用户所用水压达不到要求，建议用户增加增压设备以达到所需水压。
检查弱吸集物杯沉淀物是否已满堵塞，如是清洗集物杯、过滤网及连接咀即可。
检查电磁阀的水量是否减小，如电磁阀的水量排量达不到要求，更换电磁阀或拆卸电磁阀的阀芯看是否有杂物堵塞，如有杂物堵塞，清除即可。
检查弱吸各管路是否折住。
检查集物杯是否旋紧，如未旋紧，漏气或滑丝用生料带加以密封旋紧即可。
检查弱吸排水管是否打折或排水不畅堵塞，用清水清洗即可。
手机控制系统：①手机不工作：检查手机挂架开关是否卡死损坏，如微动开关被卡死，则用介纸刀把微动开关孔位扩大使之活动灵活即可，如微动开关损坏，更换微动开关即可。
检查脚踏开关是否工作，如不工作则拆卸脚踏开关组合件，检查微动开关是否损坏
或连线脱落，如微动开关损坏则更换微动开关即可，如微动开关连线脱落则重新焊接即可。
用万用表测量电磁阀是否烧坏如电磁阀烧坏（测量其阻值是否正常），更换电磁阀即可。
②手机工作但没有水出或有水出没气出：检查手机管是否打折或有杂物堵塞，疏通管路即可。
检查控制手机水气的节流阀是否打开。
检查电磁阀是否烧坏（用万用表测量通断），如烧坏，更换电磁阀即可。
检查电磁阀是否被杂物堵塞阀芯，畅通即可。
检查水源转换阀及气总开关是否与所用水源档位一致；如水源转换阀达到所需档位仍未有水出，则检查水源转换阀是否畅通，如不畅通则更换水源转换阀即可；如用水瓶的水，则检查气开关是否有气压输到水瓶里，若没有气输入到水瓶里则检查2kg减压阀是否打开或损坏，若损坏更换相关损坏配件即可。
检查挂架微动开关连线，电磁阀连线是否脱落，微动开关是否卡死。
③手机失控：检查电磁阀是否有杂物堵塞阀芯导致密封不严，如有清除杂物使电磁阀阀芯密封严即可。
检查脚踏开关板是否卡住导致微动开关短路，如是则调整脚踏板的松紧度即可。
检查脚踏开关连线是否短路，如是重新焊接并做绝缘处理即可。
④手机停机时漏水漏气：检查电磁阀阀芯是否有杂物堵塞导致电磁阀密封不严，如是清除杂物即可。
检查电磁阀到节流阀、再到手机集成块之间的水管是否膨胀太软，如是则更换水管。
⑤手机在使用一段时间后气压无法调到所需要求：检查地箱中的空气过滤减压阀的气压是否调到治疗机所需气压；如达不到则检查压缩机的气压是否达到所需气压。
检查空气过滤减压阀和压缩机里是否沉积太多污水，如
是则排尽污水即可。
检查电磁阀阀芯是否堵塞或磁力减弱，如堵塞疏通即可；如磁力减弱更换电磁阀即可。
检查手机内管是否老化破裂漏气，如是则更换手机管即可。
⑥储水瓶没有水供治疗台使用：检查水源转换阀、气开关是否打到使用储水瓶的档位。
检查储水瓶系统各管路是否堵塞打折，如是疏通管路即可。
检查水源转换阀、气开关是否损坏，如损坏更换即可。
检查2kg减压阀是否有气源通过输气到储水瓶，如没有则调节2kg减压阀，直之有气压通过即可。
照明系统：①口腔灯不工作：检查灯泡是否烧坏，如灯泡烧坏更换灯泡即可。
检查变压器是否有12v、10v输出，如没有更换变压器即可。
检查手动开关是否损坏或未打开，如手动开关未打开打开即可。
②观片灯不亮：检查灯泡是否烧坏，如灯泡烧坏更换灯泡即可。
检查受控按键开关是否失灵，如失灵更换面膜即可。
检查受控电路板及各插头是否松脱或烧坏，如插头松脱则重新焊接插紧即可；如电路板烧坏，更换电路板即可。
