输变电工程三维设计是指基于工程信息、地理信息数据，通过三维建模技术、数字化协同设计技术的集成应用，实现输变电工程的全过程三维可视化设计和信息一体化即BIM。
工程数据中心将三维设计通用模型、工程建设数据、设备参数数据接入公司全业务统一数据中心，实现三维设计成果跨专业应用。
开展三维设计及建设工程数据中心是落实公司“数字国网”建设总体要求的重要举措，对高质量建设国家电网具有重要意义。
BIM(Building Information Modeling)技术是Autodesk公司在2002年率先提出，目前已经在全球范围内得到业界的广泛认可，它可以帮助实现建筑信息的集成，从建筑的设计、施工、运行直至建筑全寿命周期的终结，各种信息始终整合于一个三维模型信息数据库中，设计团队、施工单位、设施运营部门和业主等各方人员可以基于BIM进行协同工作，有效提高工作效率、节省资源、降低成本、以实现可持续发展。
BIM的核心是通过建立虚拟的建筑工程三维模型，利用数字化技术，为这个模型提供完整的、与实际情况一致的建筑工程信息库。
该信息库不仅包含描述建筑物构件的几何信息、专业属性及状态信息，还包含了非构件对象(如空间、运动行为)的状态信息。
借助这个包含建筑工程信息的三维模型，大大提高了建筑工程的信息集成化程度，从而为建筑工程项目的相关利益方提供了一个工程信息交换和共享的平台。
为加强输变电工程三维设计评审管理，国网基建部发布文件要求2019年2月1日起对35kV 及以上输变电工程，未按〔2018〕585号文件要求开展设计招标、应用三维设计的工程，原则上不予安排初步设计评审。
国网基建部下发《关于全面应用输变电工程三维设计及建设工程数据中心的意见》（基建〔2018〕585号）中文件主要内容如下：（1）从2018 年下半年开始，新建35kV 及以上输变电工程全面应用三维设计；同步启动建设工程数据中心，满足工程具备数字化移交和公司全业务数据共享要求。
◎电力部门三维地理信息系统解决方案电力部门三维地理信息系统解决方案随着GIS技术的不断发展，三维GIS在整个电力行业中得到越来越广泛的应用，基于真实场景数据的三维模拟，已经在电网管理、故障抢修、安全监控等各个方面显示出非凡的作用。
国家测绘局陕西基础地理信息中心凭借优越的影像、数据条件，利用先进的GIS、RS以及虚拟现实等技术将数字地面模型、输变电设备模型和各种电力部门专业属性信息有机结合起来，建立电力三维地理信息平台，可实现与基础地理信息数据相结合的电力专业数据的查询、更新，电网电路的检修和安全检控，实现大场景内电网的空间表现和分析、管理功能。
平台通过先进的三维可视化手段，将整个输变电业务和管理全过程纳入计算机管理，规范输变电业务流程，加强电力部门的协作和管理职能，提高地理部门输变电生产、管理能力和决策水平。
、基于GIS的电力三维系统基本功能包括:电力部门三维地理信息系统解决方案、基于GIS的电力三维系统的其它专业应用功能:三、电力部门三维地理信息系统建设的意义1.有利于控制成本，优化企业内部管理利用计算机技术，GIS技术、RS技术、互联网技术、虚拟仿真等新技术，建立完善的输变电生产管理系统，实现信息的采集、加工、处理、存储、检索等环节的自动化，最大限度地提高信息的共享程度，实现按最短路径进行信息传递，减少传统管理体制中不必要的中间环节，使企业的管理趋于合理化、科学化，是企业及时掌握经营情况，控制经营成本，优化企业内部管理，最直接、最基础的保证。
2.有利于加强相关部门协作，提高业务处理工作效率通过建立输变电生产管理业务基础平台，将公司内相关职能部门的业务进行有机整合，有利于加强西北电网公司本部、两个输变电运行工区、变电站和线路所三级的协同工作，提高业务处理的工作效率。
3.有利于管理人员的工作由事务型向思维型转变优化电力部门工作的传统模式，由事后处理向事前预测转化，使管理人员有充分的时间和精力去综合、分析、解决输变电过程中出现的问题，从而提高其管理工作质量。
2024年变电土建三维设计解决方案随着科技的不断发展和应用，三维设计在各行各业的应用也越来越广泛。
在变电土建领域，三维设计不仅可以提供更直观、真实的设计效果展示，还能够提高设计过程的效率和准确性。
下文将介绍2024年变电土建三维设计解决方案。
一、建立三维模型首先，我们需要建立一个准确的变电土建三维模型。
可以利用高精度的测量仪器对现场进行测量，获取各种地形、地貌、建筑物的几何数据，并将其导入到三维建模软件中进行模型的构建。
同时，结合建筑设计方案和土建工程要求，对模型进行优化和调整，以确保其准确性和可行性。
二、模拟施工过程通过三维模型，我们可以模拟变电站的施工过程，包括设备安装、管线敷设、土方工程等。
可以根据施工进度和工艺要求，设置不同的施工阶段，并使用动态模拟技术来展示各个阶段的施工情况。
这样，设计师可以在设计过程中发现并解决施工中可能出现的问题，从而提高施工效率和质量。
三、碰撞检测和冲突解决在三维设计中，我们可以进行碰撞检测和冲突解决，以避免设计中的错误和问题。
通过设置设计约束和规范，可以在设计过程中自动检测潜在的冲突，并提供相应的解决方案。
例如，当设备之间存在碰撞时，系统会自动调整设备位置或者提醒设计师进行相应的调整。
这样可以大大减少施工中的冲突和错误，提高变电土建设计的准确性。
四、可视化和模拟环境三维设计可以提供真实的可视化效果，将设计师的想象变为现实。
设计师可以通过调整视角、灯光和材质等因素，从不同的角度观察并评估设计效果。
此外，通过模拟环境，设计师可以模拟不同天气、照明和地形条件下的实际效果，以便更好地评估设计方案的可行性和实用性。
五、团队协作和信息共享三维设计可以实现团队协作和信息共享。
设计师可以在同一个平台上进行协作和交流，并及时更新设计变更和进展。
此外，三维设计软件还可以与其他设计、分析和管理工具进行集成，实现数据和信息的共享。
这样可以提高团队的工作效率和沟通效果，减少信息传递和数据转换的错误。
产业科技创新 Industrial Technology Innovation76Vol.2 No.13产业科技创新 2020，2（13）：76~77Industrial Technology Innovation 输变电工程的三维数字化智能化技术应用李红吉（山西省长治容海电力有限公司，山西 长治 046000）摘要：随着科技的发展，数字化三维技术也在逐渐完善，并且在许多领域中也开始广泛应用。
而数字化三维技术则是一种智能化、虚拟化以及数字化的设计平台，是以三维空间技术为基础，以数字化技术为衔接，融合各个专业的设计信息。
在输变电工程中应用数字化三维技术，能够促进输变电工程设计的效率提升，缩短设计周期。
基于此，文章对于三维数字化智能化技术在输变电工程中的应用进行分析和研究。
关键词：输变电工程；三维技术；数字化中图分类号：TM72 文献标识码：A 文章编号：2096-6164（2020）13-0076-02随着现代技术的发展，当前的设计业务和信息化手段的融合也在不断增加，以三维网设计为核心的数字化设计已然成为了贯穿工程全生命周期的主轴线。
而当前在电力工程中的三维数字化技术的研究已经得到了良好成绩，并且三维数字化技术在电力行业的应用也愈发广泛。
随着电力系统数字化的发展，三维数字化技术已然成为输变电工程未来的设计重点。
1 输变电工程中的数字化三维技术应用1.1 输变电工程建设数字化三维设计平台以标准化方案、基础模型的大型网络数据库为支撑构建三维数字化设计平台，利用三维手段、数据智能关联机制能够进行协同设计，包括输变电工程的总图、建筑、水电、暖通等多专业。
而该系统中还有两个子系统，分别是：①工程管理协同设计系统，如Project Wise系统。
基于三维设计软件进行消化吸收，通过利用软件数字优势，开展分专业模块的开发工作内容。
另外，利用国际开发平台进行开发的专业程序非常多，所以在操作习惯和操作方法方面与我国大部分的设计院存在差异，所以需要进行本地化的软件定制开发。

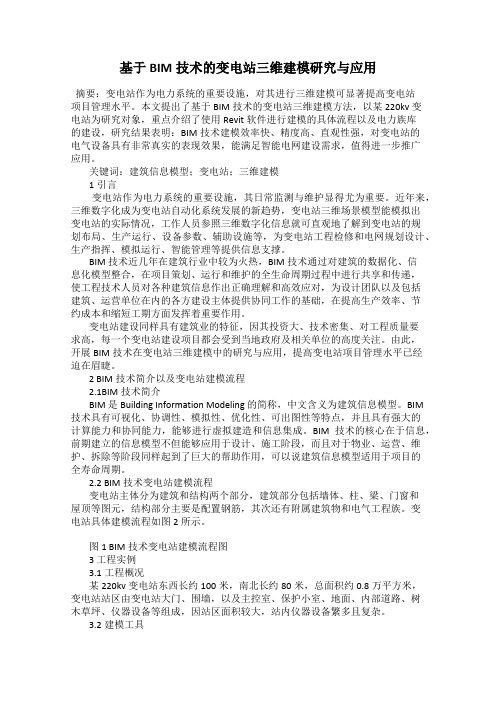

基于BIM技术的变电站三维建模研究与应用摘要：变电站作为电力系统的重要设施，对其进行三维建模可显著提高变电站项目管理水平。
本文提出了基于BIM技术的变电站三维建模方法，以某220kv变电站为研究对象，重点介绍了使用Revit软件进行建模的具体流程以及电力族库的建设，研究结果表明：BIM技术建模效率快、精度高、直观性强，对变电站的电气设备具有非常真实的表现效果，能满足智能电网建设需求，值得进一步推广应用。
关键词：建筑信息模型；变电站；三维建模1引言变电站作为电力系统的重要设施，其日常监测与维护显得尤为重要。
近年来，三维数字化成为变电站自动化系统发展的新趋势，变电站三维场景模型能模拟出变电站的实际情况，工作人员参照三维数字化信息就可直观地了解到变电站的规划布局、生产运行、设备参数、辅助设施等，为变电站工程检修和电网规划设计、生产指挥、模拟运行、智能管理等提供信息支撑。
BIM技术近几年在建筑行业中较为火热，BIM技术通过对建筑的数据化、信息化模型整合，在项目策划、运行和维护的全生命周期过程中进行共享和传递，使工程技术人员对各种建筑信息作出正确理解和高效应对，为设计团队以及包括建筑、运营单位在内的各方建设主体提供协同工作的基础，在提高生产效率、节约成本和缩短工期方面发挥着重要作用。
变电站建设同样具有建筑业的特征，因其投资大、技术密集、对工程质量要求高，每一个变电站建设项目都会受到当地政府及相关单位的高度关注。
由此，开展BIM技术在变电站三维建模中的研究与应用，提高变电站项目管理水平已经迫在眉睫。
2 BIM技术简介以及变电站建模流程2.1BIM技术简介BIM 是Building Information Modeling 的简称，中文含义为建筑信息模型。
BIM 技术具有可视化、协调性、模拟性、优化性、可出图性等特点，并且具有强大的计算能力和协同能力，能够进行虚拟建造和信息集成。
BIM 技术的核心在于信息，前期建立的信息模型不但能够应用于设计、施工阶段，而且对于物业、运营、维护、拆除等阶段同样起到了巨大的帮助作用，可以说建筑信息模型适用于项目的全寿命周期。
变电站三维施工方案一、施工前准备在施工前，需要对施工现场进行实地考察，了解地质、气象等条件。
同时，要编制详细的施工组织设计，包括施工进度计划、人员配备、物资采购等。
此外，还需进行安全教育和技术培训，确保施工人员熟悉施工要求和安全操作规程。
二、三维模型建立利用三维建模软件，根据变电站的设计图纸和相关资料，建立变电站的三维模型。
模型应包括变电站的整体结构、设备布置、管线走向等信息。
通过三维模型，可以直观地了解变电站的空间布局和施工过程，为后续的施工流程规划提供依据。
三、施工流程规划根据三维模型和施工组织设计，制定详细的施工流程规划。
施工流程应包括各个施工阶段的任务划分、时间安排、人员配备等。
同时，要明确各个施工阶段的关键节点和控制要点，确保施工过程的顺利进行。
四、设备安装与调试根据施工流程规划，按照设备安装图纸和技术要求，进行设备的安装工作。
安装过程中要注意设备的定位、固定和接线等细节。
安装完成后，进行设备的调试和测试，确保设备正常运行且符合设计要求。
五、管线敷设与优化根据三维模型中的管线走向和设备布置情况，进行管线的敷设工作。
敷设过程中要注意管线的走向、弯曲半径、固定方式等细节。
同时，要根据实际情况对管线进行优化调整，提高管线的使用效率和美观度。
六、建筑施工与验收按照施工图纸和技术要求，进行变电站的建筑施工工作。
施工过程中要注意施工质量和安全问题。
施工完成后，进行验收工作。
验收内容包括施工质量、设备安装情况、管线敷设情况等。
验收合格后方可进行下一步工作。
七、安全措施与应急预案制定详细的安全措施和应急预案，确保施工过程的安全和顺利进行。
安全措施包括施工现场的安全管理、人员安全防护、设备安全使用等。
应急预案包括突发事件的应对措施、人员疏散和救援方案等。
八、质量控制与检测建立严格的质量控制体系，对施工过程进行全面的质量控制和检测。
质量控制包括对施工材料、施工质量、设备安装等方面的控制。
检测包括对施工现场的定期检查、设备性能的测试等。
变电站三维协同设计应用方案三维设计室随着科技的不断发展和信息化的进步，三维设计已经逐渐成为各行各业的常态。
在电力行业中，变电站是电力系统中非常重要的一环，而三维协同设计正是将三维设计技术与变电站设计相结合的一种应用方案。
本文将介绍变电站三维协同设计的应用方案及其优势。
一、变电站三维协同设计的概念变电站三维协同设计是指利用三维设计技术和信息化平台，实现设计人员在不同地点、不同时间进行协同设计的过程。
通过将各个设计单元的模型集成到一个统一的三维模型中，实现设计团队的共享、协同和沟通。
二、变电站三维协同设计的应用流程1. 数据采集与整理：收集变电站的相关设计资料，包括平面布置图、电气接线图、设备参数等。
并将这些数据整理成统一的标准格式。
2. 模型构建与布置：根据采集到的数据，使用三维设计软件构建变电站的三维模型，并将各个设备进行布置，包括变压器、开关设备、绝缘子等。
3. 参数设置与仿真分析：在模型构建完成后，进行参数设置和仿真分析。
通过设置各个设备的参数，可以进行电气仿真、热仿真和结构仿真等分析，以评估设计的可行性和优化设计方案。
4. 协同设计与讨论：通过三维协同设计平台，设计团队成员可以在不同地点、不同时间进行协同设计。
设计人员可以对模型进行更改和修改，并通过平台进行交流和讨论。
5. 文档生成与输出：完成设计后，可以通过三维协同设计平台生成各类设计文档和报告，包括设备参数表、布置图、设备清单等。
这些文档可以直接输出或用作进一步的工程设计。
三、变电站三维协同设计的优势1. 提高设计效率：通过三维协同设计，设计人员可以实现远程协同工作，充分利用时间和空间资源，提高设计效率。
同时，通过三维模型的可视化，设计人员可以更好地理解设备布置和参数设置，减少设计错误。
2. 降低设计成本：三维协同设计可以减少设计过程中的重复工作和不必要的沟通，提高设计的准确性和一致性，从而降低设计成本。
3. 优化设计方案：通过三维协同设计平台进行参数设置和仿真分析，可以评估不同设计方案的性能和可行性。
变电站三维设计应用解决方案摘要简要介绍了变电站三维设计的目的和意义，三维设计的目的，三维设计的方法和应用方案等。
关键词变电站三维设计本方案在北京博超STD-R变电三维设计软件平台的基础上，主要针对设计中的深度和内容要求，开展三维数字化设计，并从设计角度提出基本的三维数字化设计移交内容。
2 三维数字化设计目的和意义2.1三维设计的目的和意义目前国内进行变电站设计基本采用二维绘图平台，多年来没有什么新的进步。
设计模式以参考相似工程进行修改为主，主要是依靠设计人员的空间想象力和基本二维绘图技能完成空间设计。
随着现代信息技术的发展，面向对象的数字化技术给工程设计带来根本性的变革，使得以数字化来驱动整个变电设计流程成为现在电力工程设计的发展趋势。
三维设计在国内应用于电厂已有15年以上，但是变电站领域应用较少，主要是户内变、地下变等，现阶段变电站的三维设计主要以投标或初步设计阶段的形象展示为目的，三维建模工具采用MicroStation 、3D MAX等，设计成品不能满足作为施工图纸设计依据的要求。
利用三维数字化设计手段，可以在满足工程进度的前提下优化详细布置，而且有数据库做支持，适应信息化和数字化的要求。
设计绘图工作量小，重复劳动少，修改内容相关联动，不易出错，可自动实现碰撞检查及带电距离校验，能进行相关的专业计算与校验，设备材料自动统计，土建资料和图纸清册自动生成，效率高。
此外，结合三维地理信息系统，还可以实现线路的路径优化选择，减少外业工作量，提高工程前期设计的精细化程度，提升设计成品质量。
2.2 数字化移交的目的和意义平台以三维虚拟模型和可视化运行实景直观地展示虚拟数字化变电站和真实物理的变电站，为施工指导、人员培训、检修方案拟定提供了便利。
3 三维数字化设计目标和内容3.1三维设计的目标和内容变电站从规划、设计、施工到投运、运行维护的整个生命周期内，涉及规划、设计、基建、物资、调度、生技、应急等多部门，因此，三维数字化设计的目标不仅是为设计服务，更关键的是三维数字化设计成果能够为项目的全寿命周期管理服务。

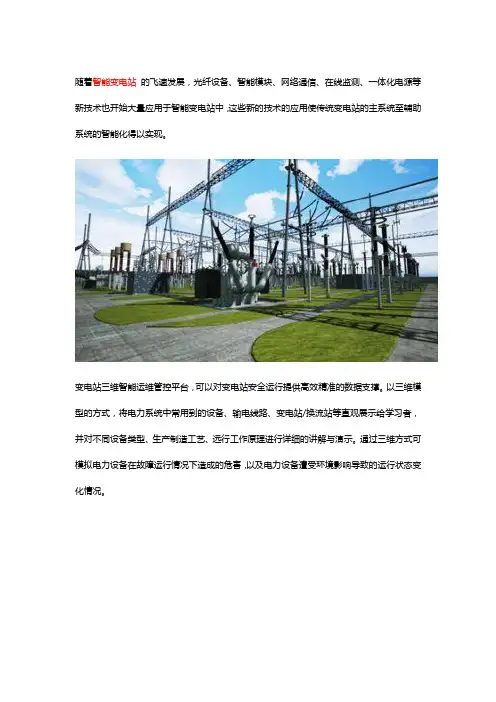

随着智能变电站的飞速发展，光纤设备、智能模块、网络通信、在线监测、一体化电源等新技术也开始大量应用于智能变电站中，这些新的技术的应用使传统变电站的主系统至辅助系统的智能化得以实现。
变电站三维智能运维管控平台，可以对变电站安全运行提供高效精准的数据支撑。
以三维模型的方式，将电力系统中常用到的设备、输电线路、变电站/换流站等直观展示给学习者，并对不同设备类型、生产制造工艺、远行工作原理进行详细的讲解与演示。
通过三维方式可模拟电力设备在故障运行情况下造成的危害，以及电力设备遭受环境影响导致的运行状态变化情况。
系统特点1、三维可视化平台在精确还原复刻现实场景三维模型之后，通过引擎加载使之成为三维可视化平台，配合电网的智能化发展方向。
2、虚拟检修推演可实现对登高作业车、吊车和载重卡车作业车辆建模；主场景中支持对车辆进行模拟操作。
包括转弯、前进、后腿、起吊等操作。
实现检修作业前的模拟演练。
3、报警信息变电站内任意设备出现故障或超阈值数据时，均可发出报警，在画面中显示为该设备颜色变化，用户可选择查看个设备的报警详细信息。
4、调度安全生产管理平台对接生产管理系统、状态监测系统、视频监控系统等业务系统，方便查询场站设备的属性信息、设备台账信息、视频监控信息，保障场站设备安全运行。
5、设备状态监测设备运行过程中主要参数、运行状况进行三维虚拟化环境下进行动态监测，实时调度和自动化控制，这样将三维图形信息、设备信息、实时监测信息融为一体，为场站远程监控提供一个真实模拟环境。
6、电力设备模型拆解主变、高抗、GIS等重要设备的部件级高精细化、美观化、逼真化建模，精确展现设备内部结构和丰富细节。
数据可视化；将站里的SCADA、在线监测、pms台账等数据与设备模型关联，选中设备就可以查看他的实时运行状况，另外，我们还可以对接站里的视频监控系统和巡检机器人系统，在查看实时图像的基础上，利用精确的坐标来为摄像头和机器人做导航，实现指哪看哪、点哪到哪的智能化管控操作。
近年来，全国各地涌现出了多座运用BIM打造的地标性建筑，现将其中几个极具特色的代表简单介绍如下：BIM应用于国家会展中心国家会展中心室内展览面积40万平方米，室外展览面积10万平方米，整个综合体的建筑面积达到147万平方米，是世界上最大综合体项目，首次实现大面积展厅“无柱化”办展效果。
总承包项目部引入BIM技术，为工程主体结构进行建模，然后把各专业建好的模型与总包建好的主体结构模型进行合模，有效地修正模型，解决施工矛盾，消除隐患，避免了返工、修整。
BIM应用于亚洲最大生活垃圾发电厂老港再生能源利用中心是目前为止在亚洲地区的生活垃圾发电厂里最大的项目，应用BIM技术使其在设计过程中节约了9个月时间，并且通过对模型的深化设计，节约成本数百万，实现了节能减排、绿色环保的成效，响应了国家号召，真正实现了老港再生能源利用中心的存在价值。
BIM应用于广州东塔广州周大福金融中心（东塔）位于广州天河区珠江新城CBD中心地段，占地面积2.6万平方米，建筑总面积50.77万平方米，建筑总高度530米，共116层。
通过MagiCAD、GBIMS施工管理系统等BIM产品应用取得良好成效，实现技术创新和管理提升。
建成后的广州东塔和广州西塔将构成广州新中轴线。
BIM应用于天津117大厦位于天津滨海高新技术产业开发区的天津117大厦结构高度达596.5米，通过GBIMS 施工管理系统应用（GBIMS广联达目前针对特殊的大型项目定制开发的BIM项目管理系统），打造天津117项目BIM数据中心与协同应用平台，实现全专业模型信息及业务信息集成，多部门多岗位协同应用，为项目精细化管理提供支撑。
创造了11项中国之最，并运用BIM技术实现了成本节约、管理提升、标准建设。
BIM应用于苏州中南中心苏州中南中心建筑高度为729米，应用BIM技术解决项目要求高、设计施工技术难度大、协作方众多、工期长、管理复杂等诸多挑战。
该项目的业主谈到：“这个项目建成后将成为苏州城市的新名片，为保证项目的顺利进行，我们不得不从设计、施工到竣工全方面应用BIM技术！”为保障跨组织、跨专业的超高层BIM协同作业顺利进行，业主方选择了与广联云合作，共同搭建“在专业顾问指导下的多参与方的BIM组织管理”协同平台。
变电三维数字解决方案1.1Bentley解决方案变电三维数字解决方案包括针对互操作的软件产品组合提供的专业的软件技术服务，学习培训，从而确保提供一个开放的可互操作和协同工作的平台。
1.2Bentley变电三维设计平台1.2.1架构简介Bentley变电三维设计平台用于新建或扩建变电站的设计工作中实现多专业的协同设计。
其以项目数据库为核心，可高效的实现多专业间协同设计，并以专业应用模块配套齐全，各软件模块成熟度高见长，支持完整的EPC全过程应用及信息模型的数字化交付，可有效提高变电站项目整体设计质量和设计效率。
1.2.2优势及收益优势•碰撞检查将变电工程中有可能发生的软硬碰撞问题解决在设计阶段，大幅度的提高设计质量和设计效率。
安全净距校验三维设计技术可以方便准确的完成出线集中、空间受限条件下的关键区域的设计，可以准确模拟出实际的情况，结合参数化模型信息，就可以快速的完成静态和动态下的安全距离校验。
•数据关联依据数据库，设计数据在不同图纸间可实现动态同步，可以实现设备数据在三维布置图、间隔断面图、设备安装图之间共享和同步。
•投标动画制作、施工进度模拟可实现基于变电站三维模型的分类和分区域可视化浏览查询，便于做方案介绍或设计交流。
依据设计完成的三维模型，可进行三维动画制作，能够更加直观的表达变电站设计的特点及优势。
同时，三维设计模型也可与P3、P6等软件结合，动态模拟施工进度，方便了对于施工过程的整体把控。
•出图方式的提升引进三维设计技术后，二维施工图纸可以从三维布置设计中剖切出来，获得的二维图纸与三维的布置设计间保持整体同步关联，如果三维布置设计进行了调整，则相应的二维图纸也会自动的进行同步，避免了漏改、忘改的情况出现，极大的方便了设计人员，既能提高了设计质量，又保障了设计效率的提高。
•精准的成本预算本方案基于三维信息模型与项目数据库，可以方便的实现精准的材料统计。
可以按照整个项目、不同电压等级配电装置区域、某个间隔等为选择范围来进行相应的材料统计，完全能够满足不同设计精度及深度的要求。
•数字化移交三维信息模型不仅仅是单纯的几何模型，同时还带有完整的设计数据信息，而且与数据库具有逻辑关联，可方便的实现数字化移交。
本方案目前已帮助多家电力设计院完成了国家电网内多个变电工程项目的数字化移交工作。
•多专业协同设计三维设计技术可将很多的专业内部及专业间的设计问题解决在设计阶段。
项目设计时，各专业基于同一个项目基准点，可同步开展本专业的内容设计，设计过程中若发生干涉或配合问题，可以及时被发现并提前进行处理或进行沟通协调。
收益Bentley 变电站三维设计解决方案基于变电设计项目整体，而不是单纯的某个专业。
对应于电气、土建、结构，水暖，场地等专业，Bentley 变电站设计解决方案都有对应的智能辅助设计软件与之配合，能够保证在整个项目设计过程中设计数据的共享及继承，能够真正的为用户带来增值效益。
并且，Bentley变电站三维协同设计解决方案中的各个专业三维设计软件模块在国内外多个工程行业均有多年的、数百上千的工程项目的应用验证，是一款成熟的、经过足够应用验证的、可以提高设计质量和效率的软件应用系统。
同时，方案系统中的OPE CCK是一个完全按照国内电力行业标准和工程师设计习惯开发的中国电气设计工具包，可以辅助设计人员高质高效的完成变电站的设计。
Bentley变电三维设计平台以项目为工作核心，提升整体的设计效率和质量。
通过核心的优势技术及流程优化理念，为用户带来的收益主要有如下几点：•以项目数据库为核心，可实现数据一次录入，多次应用。
减少数据转换过程，提升设计质量。
•通过多专业三维可视化协同设计模式，提升变电站项目设计效率及质量。
•通过设计成果的数字化移交过程，提升设计数据在项目施工、运维等阶段的增值效益。
•通过快速的实景建模，获得准确的设计数据，极大的提高了变电站改扩建项目的三维设计效率。
1.1.1工作流程Bentley变电三维设计平台贴合现有设计流程，综合三维技术和数字化技术，实现变电站全专业的三维协同设计，可大幅度的提升设计质量和设计效率。
主要流程图如下图所示：在初步设计阶段，可以基于通用设备模型库来快速完成模型布置、提资，各专业设计人员基于项目布置设计基准点，在三维可视化协同环境下，完成建模设计，在过程中充分的应用安全距离校验工具、软、硬碰撞检查工具来保证设计模型的正确性。
当变电站设计信息模型创建工作完成后，可以在设计模型中添加材质、设置渲染场景，快速输出投标动画和鸟瞰图等效果图片。
在施工图设计阶段，可基于初步设计模型成果，充分利用软件的数图同步功能。
在数据编辑器界面，根据项目资料对初步设计模型进行调整和补充，修改完成后，由三维设计软件功能来实现从设计数据到设计模型的刷新，提升质量和效率。
当完成变电站三维模型建模并进行校审后，可通过三维剖切技术从三维设计模型中抽取二维图纸。
所获得的二维图纸与三维设计模型动态关联，当发生设计变更时，只需要在三维设计模型中进行调整，所有二维施工图纸都会自动刷新，不需要在平、断面图上进行手动调整，即可避免手动绘制易出错的弊端，又可大幅度提高设计效率。
1.1Bentley变电三维设计平台各模块详细功能说明1.1.1电气软件Substation1）电气专业设计模块Bentley Substation可以快速完成二维原理设计、三维布置设计，并可实现二三维数据的同步，具有接地、防雷系统的设计功能，可以自动生成材料表和计算书，可以从三维布置设计快速得到二维的平断面施工图纸。
•快速创建主接线图•创建三维变电站布置图•使用三维导线设计模块完成导线设计•防雷系统设计•接地系统设计•断面图设计模块•典型设计模块常规变电站二次设计•站用电设计1.1.2土建软件AECOsim Building Designer2AECOsim Building Designer涵盖了四个功能模块，使用者可以采用按需加载的方式，在进行建筑建模的同时，也可以根据需求加载其他的专业建模模块，这样的建模使我们四个专业的建模模块被整合在同一个建模环境中，用同一套标准进行建模。
同时，对一些建模工具进行的集成和优化，例如，我们可以使用一个编辑命令和修改所有的构件。
1）参数化的模型创建技术2）管线综合与碰撞点自动侦测3）交互式全信息3D浏览4）工程量概预算自动统计4）电子发布－3D PDF， Google Earth等5）输出成Google Earth模型1.1.1电缆敷设软件BRCMBRCM是一款用于电缆系统建模的软件.满足快速创建桥架系统的需求，还能够与其它工艺系统软件共享数据，以便快速准确的完成电缆敷设的建模，得到精准的材料统计，提升电缆系统建模的建模质量及效率。
参数化设备布置依据三维建模生成二维图纸1.2.3模型校验与审查模块NavigatorBentley Navigator V8i是一个3D工程模型检视，碰撞检查以及施工安装模拟的应用软件，具备可视化地交互式的浏览3D模型功能。
用户可以容易快速看到建模人员提供的设备布置，维修通道和其他关键的建模数据。
它的功能还包括检查碰撞，让项目建设人员在建造前做建造模拟，尽早发现施工过程中的不当之处，可以降低施工成本，避免重复劳动和优化施工进度。
•照片集渲染•自动碰撞检测•吊安装分析碰撞检测模块：Bentley Clash DetectionClash Detection提供了对所有专业模型硬碰撞和软碰撞的检测、查看和管理功能。
除Bentley公司的模型格式外，Clash Detection还可以对其他各种商业软件所创建的3D模型进行碰撞检测。
模型中表现的碰撞Clash Detection提供了对所有冲突进行详细描述的报表功能。
这些报表可以完全进行配置，包括以下信息：•对碰撞元素用图形隐藏线的方式表示•碰撞类型描述•每个碰撞包含的元素•碰撞的坐标位置•包含碰撞元素的文件名称•碰撞的状态施工进度模拟：Bentley Schedule SimulationBentley Schedule Simulation进度模拟快快，可以自定义进度人也，也可以直接（原始数据格式）或间接（XML 等开放数据格式）数据导入项目进度计划数据，支持Microsoft Project以及Primavera，用户可对施工计划进行模拟并为其制作动画，分析进度计划的合理性。
数字化三维建模模型基础上，添加一个时间轴以实现4D 施工进度模拟。
用户可以直接将P3/6或者MS-Project 进度计划发布成XML 通用中间格式，而施工管理软件可以直接读取并实现与模型组的自动关联。
同一个界面下进行计划进度和实际进度的动态展示比对1.2.4移动端应用模块Bentley iWare AppsBentley BIM解决方案提供了一系列的基于安卓、苹果系统的移动端应用软件，可以用于连接ProjectWise系统工作平台，实时交流工程信息，反馈工程现场信息，查看三维信息模型，进行校审批注等工作。
1.2.5工厂内容创建平台MicrostationMicroStation是AECOsim Building Designer/Openplant系列软件/Bentley Raceway and Cablemanagement/Navigator的基础平台，后面叙述的系统功能及特点都是这几个应用软件具备的。
1.2.6协同管理平台ProjectWise针对文控管理和协同工作业务功能模块的ProjectWise针对客户的具体技术ProjectWise是为工程项目内容提供集成协同管理的一个平台, 可以精确有效的管理各种A/E/C(Architectural/Engineer/Construction)文件内容, 并通过良好的安全访问机制, 使项目的参与方在一个统一的平台上协同工作.1.2.7结构专业设计软件ProstructuresPro structure作为一款先进的详图软件，在实际中有着广泛的应用，Pro structure 有即两个相对独立又高度集成的模块，pro steel和pro concrete。
Pro structures是一款双平台的软件。
既有基于AUTOCAD平台的也有基于microstation平台的版本。
在任何一个平台上的工作可以无损的迁移到另一个平台，依托MS在工程领域和工业领域、三维领域的权威性，pro structure 有优秀的发挥。
因此建议使用microstation版本的软件。
Prosteel 丰富的型钢库丰富的节点•快速的建模•出图和材料表构件加工图和节点图1.2.8专业的场景处理软件LumenRTLumenRT 可以和很多的应用程序集成，包括 MicroStaiton 的各种应用程序，例如AECOsim Building Designer、OpenPlant、Substation、OpenRoads Designer 等，同时也可以和第三方应用程序进行集成，例如 Revit、ArchiCAD 等应用程序。
