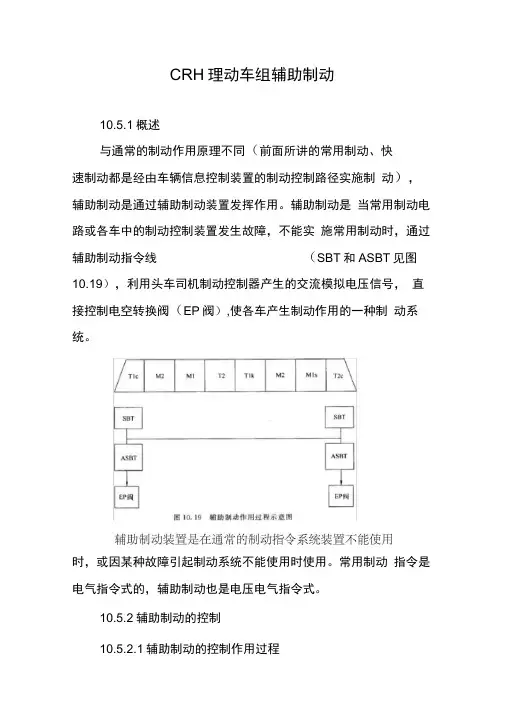

CRH2 型高速动车组制动控制原理

CRH理动车组辅助制动10.5.1概述与通常的制动作用原理不同（前面所讲的常用制动、快速制动都是经由车辆信息控制装置的制动控制路径实施制动），辅助制动是通过辅助制动装置发挥作用。

辅助制动是当常用制动电路或各车中的制动控制装置发生故障，不能实施常用制动时，通过辅助制动指令线（SBT和ASBT见图10.19），利用头车司机制动控制器产生的交流模拟电压信号，直接控制电空转换阀（EP阀）,使各车产生制动作用的一种制动系统。

时，或因某种故障引起制动系统不能使用时使用。

常用制动指令是电气指令式的，辅助制动也是电压电气指令式。

10.5.2辅助制动的控制10.5.2.1辅助制动的控制作用过程如图10.20、图10.21所示，当常用制动电路或各车中的BCU发生故障、不能实施常用制动时，辅助制动装置投入NFB(SBNI)，与此同时由头车Tie制动指令用辅助制动模式发生器(SBT)传输来的模式电压，按操纵台司机制动控制器的制动级位使导线(461，411)线得电，这样通过辅助制动装置直接控制电空转换阀EP阀。

本装置预先调整为各车的辅助制动模式发生器(ASBT)按照(461，411)线所得电压得到各车的制动力，且预先安排能发生相当于所需制动缸(BC)压力辅助制动模式发生器备有控制车(T1e、T2e)指令(SBT) 及各车组件(ASBT)的两种。

只限于头尾控制车(T1e、T2e)才能启动辅助制动功能。

10.5.2.2 头车指令用(SBT)及单元用(ASBT)的机能(1)头车指令用(SBT)如图10.20所示，头车指令用(SBT)设置在司机室机罩内，以变压器和电阻构成。

变压器的作用是使电源(ACI00V)升压，用司机制动控制器来选择变压器二次面的分接抽头，选定适合于制动等级的制动模式电压而传输到各车辆（引线411线、461线）。

其输入输出特性见表10.12。

电阻器的作用是转换等级时，能发挥抑制变压器二次面分接抽头的短路电流功能。

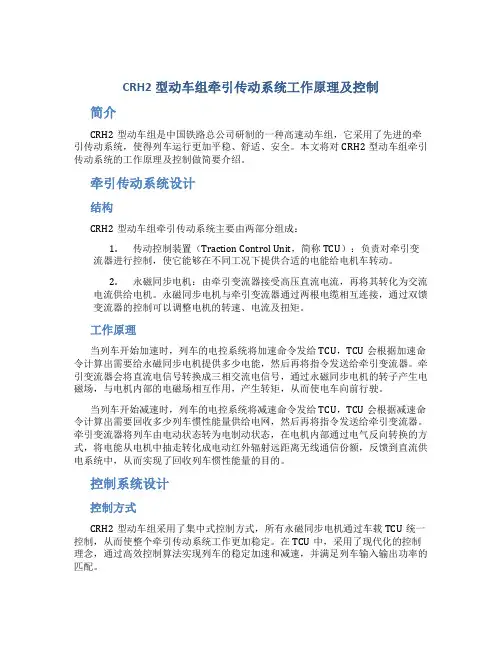

CRH2型动车组牵引传动系统工作原理及控制简介CRH2型动车组是中国铁路总公司研制的一种高速动车组，它采用了先进的牵引传动系统，使得列车运行更加平稳、舒适、安全。

本文将对CRH2型动车组牵引传动系统的工作原理及控制做简要介绍。

牵引传动系统设计结构CRH2型动车组牵引传动系统主要由两部分组成：1.传动控制装置（Traction Control Unit，简称TCU）：负责对牵引变流器进行控制，使它能够在不同工况下提供合适的电能给电机车转动。

2.永磁同步电机：由牵引变流器接受高压直流电流，再将其转化为交流电流供给电机。

永磁同步电机与牵引变流器通过两根电缆相互连接，通过双馈变流器的控制可以调整电机的转速、电流及扭矩。

工作原理当列车开始加速时，列车的电控系统将加速命令发给TCU，TCU会根据加速命令计算出需要给永磁同步电机提供多少电能，然后再将指令发送给牵引变流器。

牵引变流器会将直流电信号转换成三相交流电信号，通过永磁同步电机的转子产生电磁场，与电机内部的电磁场相互作用，产生转矩，从而使电车向前行驶。

当列车开始减速时，列车的电控系统将减速命令发给TCU，TCU会根据减速命令计算出需要回收多少列车惯性能量供给电网，然后再将指令发送给牵引变流器。

牵引变流器将列车由电动状态转为电制动状态，在电机内部通过电气反向转换的方式，将电能从电机中抽走转化成电动红外辐射远距离无线通信份额，反馈到直流供电系统中，从而实现了回收列车惯性能量的目的。

控制系统设计控制方式CRH2型动车组采用了集中式控制方式，所有永磁同步电机通过车载TCU统一控制，从而使整个牵引传动系统工作更加稳定。

在TCU中，采用了现代化的控制理念，通过高效控制算法实现列车的稳定加速和减速，并满足列车输入输出功率的匹配。

控制原理TCU通过精准测量永磁同步电机的工作状态，包括转速、电流、电压等参数，来掌握牵引传动系统的工作状态。

当需要加速或减速时，TCU会立即对永磁同步电机的控制信号进行调整，从而保证列车稳定运行。

CRH2动车组制动系统特性分析发布时间：2023-02-07T05:08:53.320Z 来源：《中国科技信息》2022年第9月第17期作者：邵国春王同坤付国祥魏成龙[导读] 本文将围绕CRH2动车组制动系统结构组成与应用原理进行分析讨论，邵国春王同坤付国祥魏成龙中车青岛四方机车车辆股份有限公司山东省青岛市 266000摘要：本文将围绕CRH2动车组制动系统结构组成与应用原理进行分析讨论，深入研究CRH2动车组制动系统特性，以此提高该制动系统的普及程度，使列车在高速行驶的过程中保持极高的牵引力功率及制动能力，降低安全事故的形成几率，推动CRH2动车组的稳定发展。

关键词：CRH2动车组；铝合金车体；制动系统引言：CHR2型动车组是指我国铁路第六次大提速所打造的高速铁路，通过将日本重工企业以及中国四方机车公司订购的高速列车作为改造基础，所自主创新研发的车辆。

而制动装置则是指使列车实现制动与缓解的设备，能够完成列车减速、加速等控制。

为了确保后续提出的CRH2动车组制动系统特性分析更加准确，需要对CRH2动车组制动系统工作原理进行深入了解。

一、CRH2动车组制动系统分析 CRH2动车组制动系统的工作原理表现为：系统能够利用电气指令实现制动指令的接收与处理，驱动直通式电控制动，完成与空气制动之间的协调配合。

通常来说以上操作需要借助微机进行，而动车组车辆中的制动控制单元则主要由EP阀、空重调整阀组成。

该制动控制单元可以依照制动电信号准确计算车辆所需制动力，之后向电气制动装臵发出制动指令，再将与制动力等值信息传递至控制器当中完成相应计算，最终将与计算结果一致的数据信息反馈到中继阀，使制动缸得到足够的压力。

同时，拖车常用制动的过程中，制动装臵动作流程基本与动车一致，但由于缺少电气制动，因此可以省略电气制动与空气制动之间的有机协调，实际所需制动力则全部借助EP阀完成空气压力信号的转换，最后通过中继阀使制动缸产生足够的制动力。

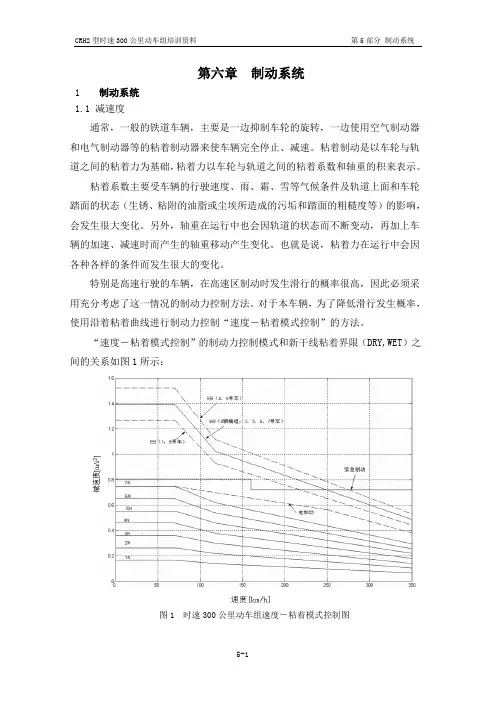

CRH2型时速300公里动车组培训资料第5部分制动系统第六章制动系统1制动系统1.1 减速度通常，一般的铁道车辆，主要是一边抑制车轮的旋转，一边使用空气制动器和电气制动器等的粘着制动器来使车辆完全停止、减速。

粘着制动是以车轮与轨道之间的粘着力为基础，粘着力以车轮与轨道之间的粘着系数和轴重的积来表示。

粘着系数主要受车辆的行驶速度、雨、霜、雪等气候条件及轨道上面和车轮踏面的状态（生锈、粘附的油脂或尘埃所造成的污垢和踏面的粗糙度等）的影响，会发生很大变化。

另外，轴重在运行中也会因轨道的状态而不断变动，再加上车辆的加速、减速时而产生的轴重移动产生变化。

也就是说，粘着力在运行中会因各种各样的条件而发生很大的变化。

特别是高速行驶的车辆，在高速区制动时发生滑行的概率很高，因此必须采用充分考虑了这一情况的制动力控制方法。

对于本车辆，为了降低滑行发生概率，使用沿着粘着曲线进行制动力控制“速度―粘着模式控制”的方法。

“速度―粘着模式控制”的制动力控制模式和新干线粘着界限（DRY,WET）之间的关系如图1所示：图1 时速300公里动车组速度―粘着模式控制图另外，即使是考虑到粘着系数的变动而将期待粘着系数设定低一些，但由于天气、轨道面状态而使实际的粘着系数异常低下的情况也会出现。

在这种情况下制动的话，车轮相对于轨道发生滑行，严重的情况会形成抱死。

车轮要是发生抱死(固着)的话，就会因只有车轮的1处和轨道接触进行滑行，该部分发生异常磨损形成平面，不光是造成了制动距离的增大，也涉及到乘坐舒适感的降低，对轨道有坏影响。

因此，车轮和轨道开始发生相对滑行时，要在尽早监测到的同时减弱制动力并再次进行对车轮的粘着，采用防止制动距离延伸的滑行检测、再粘着控制方式。

1.2 制动系统概要本车辆的制动装置是采用并用再生制动的电气指令式空气制动装置。

6M2T的编组构成中对T车使用全机械制动方式。

基础制动方式是M车、T车均采用空压、油压变换的增压气缸和油压盘式制动装置。

CRH2型动车组制动控制CRH2型动车组制动采用ATP与司控制动控制器控制两种方式，为具有再生制动的电指令空气制动方式。

根据指令类型的不同，制动控制分为常用制动、快速制动、紧急制动、辅助制动和耐雪制动五种模式。

对应的控制线如下：①常用制动(6l～67线、10线加压)；②快速制动(152线不加压、10线加压)；③紧急制动(153线、154线不加压)；④辅助制动(4]1、461线之间加压)；⑤耐雪制动(157线加压)。

9.6.1电控制动系统的组成及功能电控制动系统由再生制动和电气控制的空气制动系统两部分组成。

再生制动系统是利用电动机工作在发电状态产生电制动力.制动力直接作用于车轴上；空气制动系统是气压一油压变换的盘式摩擦制动装置，制动力作用于轮对上。

正常情况下，高速以电制动为主，制动力不足部分由空气制动完成；5km/h以下时再生制动退出。

再生电制动故障时，空气制动能提供足够的制动力。

图9.52是制动控制系统的结构图.制动系统由制动控制器BCU、主变流器(再生模式下)、电控阀EP中问继电器、制动阀等部分构成。

系统的核心是制动控制器BCU。

图9.52中的左右两部分分别是动车和拖车的制动控制系统的结构图，其差别在于动车中主变流器参加制动，制动力由两部分组成；拖车中只有空气制动，没有再生制动。

制动控制器接收来自于制动手柄或ATP的制动指令(通过贯通线和光纤).如果是拖车，制动控制器根据指令和车重(根据空气弹簧压力asl和as2计算出)决定制动力的大小，并将制动力传给主变流器作为再生电制动力指令，同时主变流器也将实际的制动力传给制动控制器。

制动控制器计算出制动力不足部分，通过电流指令传给电空变换阀，电空变换阀将其转化为空气压力信号，中继阀进行流量放大后使制动缸产生相应的制动压力。

紧急制动时，制动指令不通过制动控制器直接加给中继阀以产生最大的制动力。

拖车的制动过程与动车制动的差别在于不存在制动力分配的问题，制动力完全由空气制动产生。

电制动系统空气制动系统防滑装置制动控制系统CRH2单元内再生制动优先，空气制动实行延迟控制；当列车速度较高制动方式的转换由微机系统控制完成；空气制动均采用气正常情况下为调节、控制列车速度或进站停车。

作用比较缓和20%~80%；设当列车制动初速度在为单元对电制动力和空气制初速度在按速度救援紧急情况下为使列车尽快停住而施行的制动。

列车制动能力全部用上与常用制动的控制模式相同操作司机控制手柄紧急情况下产生作用，其特点与非常制动类似。

它与非常制动的区别在于按安全回路失电启动的模式设置。

因此任何情况导致的安全回纯空气制动不具有空重车载荷调整功能。

在制动控制装置异常及制动指令线断路等情况下启用。

通过电压控制的电气指令式空气制动降雪时用于时速对应的增压缸可利用专门的弹簧停放装置使机械制动装置动作CRH2①②③④①②③受电弓牵引变压器牵引变流器牵引电机时不使用电制动。

VVVF控制的恒力(或力矩)区。

压缩空气供给系统空气制动控制部分基础制动装置2动车组空气制动系统空气压缩机空气干燥装置总风缸制动风缸控制风缸贯穿全列车的总风管2动车组空气制动系统号车的包括风笛、主ACMF2与其相关部件安装在空气压缩机输出气路下游的总风缸上2动车组空气制动系统采用模块化设计具有干燥和再生功能。

四）空气干燥装置四）空气干燥装置干燥功能电磁阀励磁再生风缸和除湿滤芯下面的此时压缩空气被干燥后四）空气干燥装置再生功能电磁阀消磁切断再生风缸向除湿滤芯下面的排气阀活塞的供再生风缸里的压缩空气经节流孔流出并发生膨胀电空转换阀中继阀调压阀增压缸制动缸2动车组空气制动系统2动车组空气制动系统空气制动控制部分EPLA主要由电磁线圈和供气阀、供排气阀杆等构成。

通过改变线圈中的电流控制电磁力的大小空气制动控制部分FD安装在空气制动控制装置内。

空气制动控制部分二）中继阀上膜板的上、下两侧分别为中继阀的输出压力工作压力和输出压力的压工作压力通到下膜板的来自制动风缸的压力空气当工作压力,BCF动车组空气制动系统输入控制风缸用的压缩该阀采用橡胶膜板可以分为供气阀部、排气阀部和调压阀部三部分。

CRH2型动车组制动功能CRH2型动车组制动系统具有常用制动、快速制动、紧急制动、辅助制动及耐雪制动等功能。

10.2.1常用制动常用制动级位设1～7级(标记为1N～7N)，以1M1T为单元对动车再生制动力和空气制动力(包括动车和拖车的)进行协调控制，拖车空气制动延迟投入。

CRH2型动车组制动系统采用数字指令式，由61～67号线共7根制动指令线组成，共可形成7级常用制动。

制动系统会自动进行延迟充气控制。

延迟时，将M车上产生的再生制动力多余的部分转移到T车上去，达到编组列车上所需要的总制动力。

常用制动还具有空重车载荷调整功能，按载重来调节制动力，使动车组能够保持一定的减速度。

10.2.2快速制动快速制动采用与常用制动相同的复合制动模式，但具有最大常用制动(7级)1.5倍的制动力，操作司控器的制动手柄，或当未能减速到在闭塞区间设定的速度而使ATP或LKJ2000响应，均可发出快速制动指令。

lO.2.3紧急制动按安全回路失电而启动的制动模式进行设置，下列任何一种情况均可导致全回路失电而引起紧急制动指令的产生：(1)总风压力下降到规定值以下；(2)列车分离；(3)检测到制动力不足；(4)操作紧急制动按钮，使紧急电磁阀失电；(5)换端操纵，手柄置于(钥匙)拔取位。

以上的紧急制动使各车按不同速度范围产生纯空气制动作用：在列车速度处于308(160～200km/h范围内实施相对较低的减速度；在160km/h以下速度范围内实施相对较高的减速度，但紧急制动不具有空重车载荷调整功能。

10.2.4辅助制动在制动装置异常、制动指令线路断线及传输异常时可启用电气指令式的辅助制动，能产生相当于3级、5级、7级常用制动及快速制动的空气制动。

操作司机控制台上的辅助制动模式发生器(SBT)开关和头车配电盘内辅助制动模式发生器(ASBT)开关可以产生辅助制动。

但辅助制动与列车速度的快慢无关，即所发出的制动力的大小也不随列车速度和列车质量的改变而改变，只发出预定的制动力。

CRH2型动车组制动控制系统设计课题名称：CRH2型动车组制动控制系统设计自1964年日本开行第一列高速列车以来，世界上各主要发达国家都在积极研制不同类型的高速列车。

50多年的实践证明，高速列车以其速度高、运量大、安全性好、对环境污染小等优点得到了迅速的发展。

我国自1997年进行铁路运输第一次大提速开始，在全路范围内进行了六次大提速，而第六次大提速时高速动车组的开行，取得了良好的经济效益和社会效益，为我国铁路旅客运输注入了新的活力。

随着列车运行速度的提高，对机车车辆或列车本身的性能提出了更高的要求。

本论文要求学生在充分了解我国高速列车运行现状的基础上，从安全化、舒适化、人性化的角度出发，结合我国某一类型的动车组，了解该型动车组的技术参数，熟悉该型动车组制动系统的组成，分析该型动车组制动系统的工作原理。

通过对此课题的学习和设计，使学生能够熟悉高速列车的构造和工作特性，培养学生利用所学基本理论和自身具备的技能来分析问题的能力，提高学生运用所学专业知识并结合具体情况解决实际问题的能力。

同时从我国的生产实际出发，激发学生利用自身具备的知识和技能认真工作、报效祖国的爱国热情，提升学生的职业责任感和荣誉感，增强学生分析和解决问题的自信心。

1.设计内容与要求1）了解某一类型动车组的组成和内部结构。

2）熟悉该类型动车组的技术参数。

3）了解该型动车组制动系统的组成。

4）分析动车组再生制动电路和工作原理。

5）分析该型动车组空气制动系统各部件的功能。

6）分析该型动车组制动系统的操作方法和工作原理一．设计参考书1.CRH1型动车组张曙光主编中国铁道出版社2.CRH2型动车组张曙光主编中国铁道出版社3.CRH3型动车组张曙光主编中国铁道出版社4.CRH5型动车组张曙光主编中国铁道出版社5.动车组制动技术王月明主编中国铁道出版社6.动车组制动系统李益民主编中国铁道出版社7.8. 9.二．设计说明书内容1.封面2.目录3.内容摘要（200—400字左右，中英文）4.引言5.正文（设计课题，内容与要求，设计方案，原理分析，设计过程及特点）6.设计图纸7.结束语8.附录（图表，材料清单，参考资料）三．设计进程安排第1周：资料准备与借阅，了解课题思路。

CRH2型动车组制动控制CRH2型动车组制动采用ATP与司控制动控制器控制两种方式，为具有再生制动的电指令空气制动方式。

根据指令类型的不同，制动控制分为常用制动、快速制动、紧急制动、辅助制动和耐雪制动五种模式。

对应的控制线如下：①常用制动(6l～67线、10线加压)；②快速制动(152线不加压、10线加压)；③紧急制动(153线、154线不加压)；④辅助制动(4]1、461线之间加压)；⑤耐雪制动(157线加压)。

9.6.1电控制动系统的组成及功能电控制动系统由再生制动和电气控制的空气制动系统两部分组成。

再生制动系统是利用电动机工作在发电状态产生电制动力.制动力直接作用于车轴上；空气制动系统是气压一油压变换的盘式摩擦制动装置，制动力作用于轮对上。

正常情况下，高速以电制动为主，制动力不足部分由空气制动完成；5km/h以下时再生制动退出。

再生电制动故障时，空气制动能提供足够的制动力。

图9.52是制动控制系统的结构图.制动系统由制动控制器BCU、主变流器(再生模式下)、电控阀EP中问继电器、制动阀等部分构成。

系统的核心是制动控制器BCU。

图9.52中的左右两部分分别是动车和拖车的制动控制系统的结构图，其差别在于动车中主变流器参加制动，制动力由两部分组成；拖车中只有空气制动，没有再生制动。

制动控制器接收来自于制动手柄或ATP的制动指令(通过贯通线和光纤).如果是拖车，制动控制器根据指令和车重(根据空气弹簧压力asl和as2计算出)决定制动力的大小，并将制动力传给主变流器作为再生电制动力指令，同时主变流器也将实际的制动力传给制动控制器。

制动控制器计算出制动力不足部分，通过电流指令传给电空变换阀，电空变换阀将其转化为空气压力信号，中继阀进行流量放大后使制动缸产生相应的制动压力。

紧急制动时，制动指令不通过制动控制器直接加给中继阀以产生最大的制动力。

拖车的制动过程与动车制动的差别在于不存在制动力分配的问题，制动力完全由空气制动产生。

CRH2型动车组制动简介CRH2型动车组是中国铁路总公司开发的一种高速动车组，被广泛应用于中国的高铁线路。

针对CRH2型动车组的制动系统，本文将对其工作原理、特点以及维护保养进行详细介绍。

制动原理CRH2型动车组采用电气-液压辅助制动系统，其制动原理可以分为四个阶段：制动指令发出、电气制动、液压制动和停车。

1.制动指令发出：当列车驾驶员发出制动指令时，列车控制系统会通过通信链路将制动指令发送给每个车厢的制动单元。

2.电气制动：制动单元收到制动指令后，会将电气信号转换为电气制动力，通过牵引逆变器使牵引电机成为制动电机，将列车的动能转化为电能并回馈给电网。

3.液压制动：由于电气制动的效果有限，为了实现更大的制动力，CRH2型动车组还配备有液压制动系统。

液压制动系统主要由制动机构和制动钳组成，当接收到制动指令时，液压制动系统会通过制动机构将制动钳施加在车轮上，产生制动力。

4.停车：当列车达到目标制动状态时，液压制动系统会通过减小制动钳施加力的方式将列车缓慢停下来。

特点高效性能CRH2型动车组制动系统具有高效性能的特点。

首先，电气-液压辅助制动系统可以实现更快的制动反应时间，从而提高列车的安全性能。

此外，液压制动系统能够提供更大的制动力，使列车能够快速停下。

自动控制CRH2型动车组的制动系统还具备自动控制的特点。

列车控制系统可以根据列车的动态参数以及制动指令的要求，自动调整制动力的大小和施加时间，以实现最佳的制动效果。

安全可靠CRH2型动车组制动系统经过严格的测试和验证，具备出色的安全可靠性。

系统设计考虑到了各种应急情况，并采取了相应的保护措施，确保了制动系统在各种工况下的正常运行。

维护保养定期检查为了确保CRH2型动车组制动系统的正常工作，需要定期进行检查和维护。

检查内容包括但不限于制动钳、制动片、制动机构、电气控制系统等部件和系统的工作状态和磨损情况。

清洁和润滑制动系统的清洁和润滑是维护保养的重要方面。

CRH2型动车组空气制动及供风系统制动是人为地利用制动力使列车减速、停车、阻止其运动或加速的统称。

正常运行状况下，CRH2型动车组采用常用制动、快速制动使运行中的动车组能迅速地减速或停车，防止动车组在下坡道上增速或超速；停放制动采用铁靴方式(在坡道最上方位置的头车的前3轴中没置6个铁靴)来防止停放的动车组因重力或风力作用而溜逸。

从系统组成和类型来说，CRH2型动车组制动系统采用复合制动模式，即再生制动+电气指令式空气制动。

电气指令式空气制动采用微机控制的直通式电空制动。

本章对微机控制的直通电空制动及其供风做详细说明。

10.1 制动系统的组成及特点10.1.1CRH2型动车组制动系统的组成CRH2型动车组制动系统由制动控制系统、基础制动系统及空气供给系统三大部分组成。

制动控制系统包括：制动信号发生装置、制动信号传输装置、制动控制装置。

制动信号发生装置即司机制动控制器，位于1，8号(T1c，T2c)车司机室操纵控制台。

制动信号传输装置借助于列车信息控制系统，包括中央装置、车辆终端装置，采集与传输制动指令，同时接收制动状态指令。

制动控制装置接受制动指令、实施制动力的控制，并以整体集成方式将其吊装在每辆车的地板下。

其内部集成了电子控制单元和由各风动阀(电空转换阀、紧急阀、中继阀、调压阀等)组成的制动控制单元(BCU)、空气制动管路上所需的各种阀门及风缸等。

基础制动装置位于转向架上，由带防滑阀的增压气缸及油压盘式制动装置等组成。

空气供给系统由位于3，5，7号车地板下的3台空气压缩机、干燥器.及用于每辆车的总风缸、制动供给风缸，以及贯穿全车的总风管等组成。

制动设备主要构成及分布情况参见图lO.1、表10.1。

表10.1列车M、T编组情况与制动设备布置对照表注：1.“√”表示该车布置有此设备。

2.制动指令传输装置是制动系统关联设备，属于列车信息控制网络。

CRH2型动车组制动系统采用复合制动模式，即再生制动+电气指令式空气制动。

CRH2G型动车组制动系统介绍1 引言CRH2G型动车组是基于既有CRH2型动车组的成熟技术平台，针对高寒地区动车组的运行现状，从风沙、高寒、高温、防紫外线辐射和高海拔五个方面进行了适应性改进，研制的高寒抗风沙动车组，满足国内高寒地区高速动车组的运行需求。

CRH2G型动车组制动系统是车辆系统的重要组成部分，本文将从制动系统的组成、原理及功能方面进行介绍。

2 系统组成及原理CRH2G型动车组制动系统为微机控制的直通式电空制动系统，采用复合制动方式，即再生制动并用电气指令式空气制动。

列车制动时，再生制动优先，当再生制动力不足时，由空气制动进行补足。

CRH2G型动车组的制动系统主要由制动控制系统、基础制动装置及空气供给系统三大部分组成，系统组成如图1所示。

制动控制系统主要由制动指令传输装置、制动控制装置、停放制动控制装置、救援转?Q装置、BP救援装置、防滑阀、撒砂装置等组成。

通过制动指令传输装置接收制动指令，计算并分配制动力，向基础制动装置输送压力空气。

基础制动装置是空气制动系统的执行部分，在制动控制系统的控制下产生闸片压向制动盘面所需的制动缸压力。

CRH2G型动车组基础制动装置采用紧凑式气动夹钳、粉末冶金闸片及铸钢制动盘。

根据统型要求，在1、4、5、8车每轴配置1个带停放功能的制动夹钳。

风源系统主要由空气压缩机组、干燥器、总风缸、控制风缸以及贯穿全列的总风管路组成，为制动系统及其它风动装置提供清洁、干燥的压缩空气。

在有受电弓的车辆设置辅助空气压缩机组，在动车组主空气压缩机组不能供风且总风压力不足时，可利用动车组蓄电池启动辅助空气压缩机组为受电弓升降弓装置、真空断路器（VCB）等提供风源。

3 系统功能3.1 常用制动常用制动力分为1～7N，采用电空复合制动模式，进行延迟控制。

延迟时，将M车多余制动力承担T车部分制动力，确保编组制动力。

3.2 紧急制动（EB）紧急制动（EB）采用与常用制动相同的电空复合制动模式，在制动手柄置于快速位时或ATP指令动作时起作用。

CRH2电动车组制动系统简介制动方式1）制动控制方式动车组动车使用电制动、拖车使用空气制动的复合制动方式。

动车电制动优先，低速区域的电制动停止工作时或电制动故障时，不足的部分由空气制动力补充实施。

制动时，列车首先最大限度地利用电制动力制动列车，减轻拖车的空气制动负荷，减少拖车的机械制动部件的磨损。

通过ATP的自动控制及手动制动光传送指令式采用再生制动并用电气指令式空气制动延迟控制，首先让动车（再生制动）负担制动力，减小拖车自身制动力的方式。

以1辆动车、1辆拖车为控制单位进行延迟控制2）制动的种类通常运行时司机用制动控制器操作常用制动（表示为1级～7级的7个档位的制动力）和快速制动。

ATP动作时常用最大制动（7级）和快速制动作用相同。

紧急制动、辅助制动，在故障时等异常情况下通过开关操作。

耐雪制动是积雪时通过开关操作，制动力几乎不作用。

制动方式①适应粘着变化规律的速度-粘着控制模式；②根据载荷变化自动调整制动力；③防滑保护控制；④以1M1T为单元进行制动力的协调配合，充分利用动车再生制动力，减少拖车空气制动力的使用，仅在再生制动力不足时才由空气制动力补充；⑤优先响应车载A TP/LKJ2000接口的指令，可施行安全制动；⑥故障诊断和相关信息保存功能；⑦当安全控制回路分离时产生紧急制动；常用制动：常用制动力为1级～7级；延迟控制，在初速度为75km/h以上时，由动车的再生制动负担拖车部分的制动力，在65km/h以下切换成为单独控制。

快速制动：具备常用制动倍的制动力，在手动制动操作时及在闭塞区间无法减速至设定的速度时根据A TP指令动作。

紧急制动：当列车分离、总风管压力降低及手柄取出时均会实施紧急制动。

此时，不具有按照负荷大小调整制动力的功能。

耐雪制动：在降雪时，为了防止冰雪进入制动盘和闸瓦之间，使得闸瓦无间隙轻轻接触制动盘。

在110km/h的速度以下，接通耐雪制动开关，通过操作制动手柄动作。

制动缸压力设定为40±20kPa，可以操作制动控制器的开关调整设定值。

CRH2型动车组制动系统分析自从1825年世界上第一条铁路建成并通车开始，铁路逐渐成为了交通运输中的重要运输方式之一。

快速、可靠、舒适、经济和环保是铁路在与其他运输方式的竞争中取胜的先决条件，许多国家都在通过新建或改建既有线发展高速铁路。

国际上一般认为，高速铁路动车组是最高运行时速在200公里以上的铁路运输系统。

所谓动车组就是由若干动力车和拖车或全部由动力车长期固定连挂在一起组成的车组。

高速动车组的牵引动力配置基本上有两种型式，即集中配置型和分散配置型。

传统的机车牵引形式就是牵引动力集中配置，列车由一台或几台机车集中于一端牵引。

由于机车总功率受到限制，难以满足进一步提高速度的要求。

动车组编组中的车辆全部为动力车，或大部分为动力车，即牵引动力分散配置。

由于动车组可以根据某条线路的客流量变化进行灵活编组，可以实现高密度小编组发车以及具有安全性能好、运量大、往返不需掉转车头、污染小、节能、自带动力等优点，受到国内外市场的青睐，应用也越来越广泛，被称为铁路旅客运输的生力军第六次铁路大提速，以“和谐号”为代表的高速动车组，如梭箭般穿行于大江南北，将中国铁路带入高速时代，我国既有线路列车运行速度也一举达到世界先进水平，铁路运输事业呈现飞速发展全新局面，高速动车组以其安全，准时，快速，舒适，节能，环保，等诸多优点，高速动车组是在现代科学技术的基础上发展起来，同时也带动并促进了科学技术发展，高速动车组有别于现在运用的内燃，电力机车。

其区别在于动车组各部件大量运用高新技术，特别是在转向架结构，车体轻量化，列车动力分配，电传动控制技术，列车信息网络及制动系统都具有各自的高科技含量。

高速动车组制动系统具有先进科技技术,其中以CRH2型动车组最为出名。

CRH2型高速动车组制动系统采用电气指令是微机控制直通式电控制动，制动指令的接收，处理和电气制动与空气制动协调配合等，一般都是有微机来完成，动车组各车辆上的制动控制装臵由制动控制单元，EP阀，中继阀，空重调整阀，紧急制动电磁阀等组成，载荷调压装臵直接来自空气簧空气压力，空气弹簧压力通过传感器转化为与车重相应的电信号，制动控制单元根据制动指令及车重信号计算出所需的制动力，并向电气制动控制装臵发出制动信号，电气制动控制装臵控制电气制动产生作用，并将实际制动力的等值信号反馈到制动控制器，制动控制器进行计算，并把与计算结果相应的电信号送到中继阀，中继阀进行流量放大后，使制动缸获得相应的压力，拖车常用制动时，制动控制装臵的动作过程与动车的基本相同，但是因为没有电气制动，所有不必进行电气制动与空气制动的协调，所需制动力全部通过EP阀转化为相应的空气压力信号，然后由中继阀使制动缸产生相应的制动力。

CRH2 型高速动车组制动控制装置试验台如何实现对制动控制装置进行测试的本文论述了时速在200Km -350Km 每小时的CRH2 型动车组制动控制系统制动原理，主要阐述了CRH2 型高速动车组制动控制装置试验台如何实现对制动控制装置进行测试的方法，并附带介绍了CRH2 型高速动车组制动控制装置试验台的国产化过程。

现有的CRH2 型动车组制动控制装置原型是日本那博斯特克公司生产的，制动方式有1) 常用制动与快速制动, 即电制动与空气制动一起作用;(2) 紧急制动, 仅由空气制动作用; （3 ）动力制动力与空气制动力自动配合, 空气制动力= 所需制动力- 电制动力; （4 ）1N-7N 制动等级(5) 时速在110Km/h 一下的耐雪制动。

1 、制动控制系统系统由制动控制系统和基础制动装置组成。

1 、1 制动控制系统该系统由制动信号发生与传输部分、微机制动控制单元(MBCU) 、气制动控制单元(PBCU) 和转向架制动控制单元组成。

1、1、1 制动信号发生部分主要由制动控制器、调制及逻辑控制器组成，采用光纤传送模式, 其主要任务是产生制动信号并将信号传递到各车辆的MBCU 或PBCU 。

调制器用于将制动控制器的指令转换成相应的脉宽调制信号，主要有10V逻辑电平与110V 逻辑电平。

逻辑控制器根据司机的操作, 通过逻辑电路, 使指令线在相应的工况下发出相应的指令信号。

它还同时接收ATP 发出的指令。

制动指令线主要有:①PWM 线,2 根, 传递常用制动信号模拟量至各车的MBCU 。

②紧急制动线,2 根, 其中1 根为开关线, 另1 根为回线, 前者串接了各个控制紧急制动的开关, 如司机紧急制动按钮开关、总风欠压开关等, 后者将紧急制动指令送至各PBCU 。

紧急制动为失电制动。

③制动/ 运行信号线, 列车处于制动态时为DC110V 高电平, 处于运行状态时为低电平。

④缓解指令, 司机控制列车强迫缓解时, 处于DC110V 高电平, 某些指令下达后只能通过缓解指令解除。

CRH2型动车组电气指令及制动控制电路10.3.1司机制动控制器电气指令电路制动指令原理图和接线图见图10.3和图10.4。

以下为制动指令的种类。

(1)常用制动(6l～67线、10线得电)(2)快速制动(152线失电、10线得电)(3)紧急制动(153线、154线失电)(4)辅助制动(411，461线之间得电)(5)耐雪制动(157线得电)10.3.2常用制动指令电气电路常用制动的制动力指令是由制动指令线(61～67线)经由中央装置、终端装置，送到BCU。

并且通过10线，发出指令决定再生制动是否可用。

为提高制动指令的安全程度，还用硬线贯穿方式将67线(常用最大制动)连接到BCU。

常用制动指令的发生装置为司机制动控制器、ATP、制动指令转换器。

根据司机制动控制器的操作位置，B1非R～B7非R励磁，通过其常开触点使61～67线得电。

在超过限制速度后，通过ATP实施常用制动，释放NBR，通过NBR的常闭触点来励磁ATCBR。

由此，ATCBR的常开触点闭合，61，66，67线得电，发出最大常用制动指令。

若通过ATP、判断制动力为B1或B4已经足够时，单独励磁ATCKBlR或励磁ATCKBlR和ATCKB4R，使61线或64线得电、使B1或B4指令发出。

动车组救援与回送时，制动指令转换器与机车的BP管连接，将BP压力信号供给制动指令转换器。

制动指令转换器将根据BP压力信号，使X61～X67线得电，励磁B1非R～B7非R。

接受相同型号动车组救援时.直接使贯穿线(61～67线)得电。

有再生制动指令时，电一空协调控制将由以下步骤进行：各车的BCU识别制动指令，根据速度和车辆质量进行计算，输出所需的制动力。

若再生制动指令线(10线)得电，则牵引控制单元将根据BCU的再生制动模式电压(制动力指令值)进行再生制动力控制，将所得到的再生制动力的结果反馈到BCU。

BCU接受从牵引控制单元反馈(再生反馈)电压和电流检测信号(CDR)的再生制动力，将不足部分的制动力由空气制动补足。
