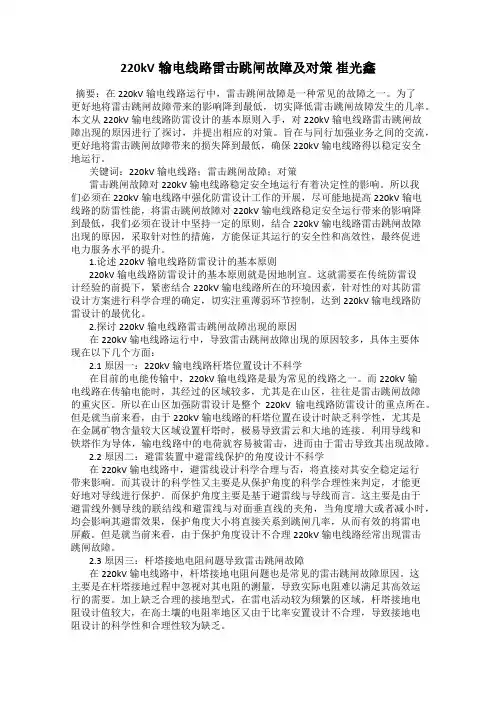

220kV输电线路雷击跳闸故障及对策崔光鑫摘要:在220kV输电线路运行中,雷击跳闸故障是一种常见的故障之一。
为了更好地将雷击跳闸故障带来的影响降到最低,切实降低雷击跳闸故障发生的几率。
本文从220kV输电线路防雷设计的基本原则入手,对220kV输电线路雷击跳闸故障出现的原因进行了探讨,并提出相应的对策。
旨在与同行加强业务之间的交流,更好地将雷击跳闸故障带来的损失降到最低,确保220kV输电线路得以稳定安全地运行。
关键词:220kV输电线路;雷击跳闸故障;对策雷击跳闸故障对220kV输电线路稳定安全地运行有着决定性的影响。
所以我们必须在220kV输电线路中强化防雷设计工作的开展,尽可能地提高220kV输电线路的防雷性能,将雷击跳闸故障对220kV输电线路稳定安全运行带来的影响降到最低,我们必须在设计中坚持一定的原则,结合220kV输电线路雷击跳闸故障出现的原因,采取针对性的措施,方能保证其运行的安全性和高效性,最终促进电力服务水平的提升。
1.论述220kV输电线路防雷设计的基本原则220kV输电线路防雷设计的基本原则就是因地制宜。
这就需要在传统防雷设计经验的前提下,紧密结合220kV输电线路所在的环境因素,针对性的对其防雷设计方案进行科学合理的确定,切实注重薄弱环节控制,达到220kV输电线路防雷设计的最优化。
2.探讨220kV输电线路雷击跳闸故障出现的原因在220kV输电线路运行中,导致雷击跳闸故障出现的原因较多,具体主要体现在以下几个方面:2.1原因一:220kV输电线路杆塔位置设计不科学在目前的电能传输中,220kV输电线路是最为常见的线路之一。
而220kV输电线路在传输电能时,其经过的区域较多,尤其是在山区,往往是雷击跳闸故障的重灾区。
所以在山区加强防雷设计是整个220kV输电线路防雷设计的重点所在。
但是就当前来看,由于220kV输电线路的杆塔位置在设计时缺乏科学性,尤其是在金属矿物含量较大区域设置杆塔时,极易导致雷云和大地的连接。
中原豫安建设工程有限公司 DL/T626-2015中原豫安建设工程有限公司技术报告—————————————————崇左供电局220kV下雷变电站瓷质绝缘子零值测试检测报告—————————————————编写人(签字):(技术报告专用章)审核人(签字):批准人(签字):1 1批准日期: 2017 年 8 月 8 日地址:濮阳市长庆路与黄河路交叉口东北角81号邮编:447000电话: 传真:0862 2中原豫安建设工程有限公司报告编写人:报告审核人:批准人:报告编写日期:项目参加人:敬套宽、张江楷、师勤现、宋志涛3 3说明:1.本公司仅对加盖有“中原豫安建设工程有限公司技术报告专用章”的完整报告负责。
2.本报告结果仅对被检样品有效。
3.未经批准,不得部分复制本技术报告。
4 4目录中原豫安建设工程有限公司 (1)————————————————— (1)崇左供电局220kV下雷变电站 (1)瓷质绝缘子零值测试检测报告 (1)一、前言 (6)二、劣化盘悬式绝缘子检测规程 (7)1、范围 (7)2、规范性引用文件 (8)3、规范性附录表 (10)三、绝缘子的情况测试 (16)测试目的 (16)测试依据 (16)主要检测设备清单 (17)测试结果 (17)5 5DL/T 626—2015一、前言本标准依据GB/一2009《标准化工作导则第1部分:标准的结构和编写》给出的规则起草。
本标准代替DL/T626一2005《盘形悬式绝缘子劣化检测规程》,与DL/T626一2005相比,除编辑性修改外,主要技术内容变化如下:——标准名称修改为《劣化悬式绝缘子检测规程》;——增加了复合绝缘子检测方面的要求;——增加了运行绝缘子的检测项目和要求。
本标准由中国电力企业联合会提出。
6 6本标准由电力行业绝缘子标准化技术委员会归口。
本标准主要起草单位:中国电力科学研究院。
本标准参加起草单位:广东电网公司、冀北电力有限公司、山东电力研究院、河南省电力科学研究院、东北电力科学研究院、青海省电力科学研究院、襄阳国网合成绝缘子股份有限公司、大连电瓷集团有限公司、南京电气(集团)有限公司。
试论220kV输电线路雷击跳闸故障及对策摘要:在220kV高压输电线路中,雷击跳闸一直是困扰整个输电线路运行工作的难题,雷害事故几率占导致跳闸事故的1/3 甚至更多。
所以防雷措施是必不可少的重要环节,提高线路耐雷水平是确保线路畅通的主要途径,也是提高线路安全运行的可靠性,从而保证电网连续供电的目的。
关键词:输电线路雷击防雷一、引言220KV输电线路对整个电网供电具有十分重要的地位,为此当线路遭受雷击后,在雷电流与工频电流双重作用下会给配套的防护与运行设备产生危害。
为此,需要根据线路实际所处的环境,制定出合理的防雷措施。
本文提出了一些输电线路实际的防雷方法,这些方法对输电网的安全运行工作具有一定的参考意义。
二、雷击线路跳闸原因1.高压输电线路绕击成因分析。
根据高压送电线路的运行经验、现场实测和模拟试验均证明,雷电绕击率与避雷线对边导线的保护角、杆塔高度以及高压送电线路经过的地形、地貌和地质条件有关。
2.高压输电线路反击成因分析。
雷击杆、塔顶部或避雷线时,雷电电流流过塔体和接地体,使杆塔电位升高,同时在相导线上产生感应过电压。
如果升高塔体电位和相导线感应过电压合成的电位差超过高压送电线路绝缘闪络电压值,即Uj>U50%时,导线与杆塔之间就会发生闪络,这种闪络就是反击闪络。
三、高压输电线路防雷措施1.加强高压输电线路的绝缘水平。
高压输电线路的绝缘水平与耐雷水平成正比,加强零值绝缘子的检测,保证高压输电线路有足够的绝缘强度是提高线路耐雷水平的重要因素。
2.降低杆塔的接地电阻。
高压输电线路的接地电阻与耐雷水平成反比,根据各基杆塔的土壤电阻率的情况,尽可能地降低杆塔的接地电阻,这是提高高压送电线路耐雷水平的基础,是最经济、有效的手段。
3.根据规程规定:在雷电活动强烈的地区和经常发生雷击故障的杆塔和地段,可以增设耦合地线。
由于耦合地线可以使避雷线和导线之间的耦合系数增大,并使流经杆塔的雷电流向两侧分流,从而提高高压输电线路的耐雷水平。
一、绝缘子串上的电压分布悬式绝缘子主要由铁帽、铁脚和瓷件三部分组成。
从理论分析,可将这三部分看成一个电容器,其铁帽和铁脚分别为两个极,瓷件可作为介质。
假设每个绝缘子的电容为C0,绝缘子串可以看成由几个电容C0串联的等值电路。
此外,绝缘子上的金属部分又分别和接地杆塔以及和导线形成电容C1和C2。
因此,绝缘子串的电压分布可由电容所组成的等值电路来表示,如图4—2所示。
实际上,每个绝缘子的电容C1和C2互不相等,其大小决定于该绝缘子对杆塔和导线的相对位置。
但是,为了分析方便,可以近似地假设对于每个绝缘子都相同。
这样,电路在交流电压作用下,每个电容都将流过电容电流,并在电容上产生压降。
流过每个串联电容C0的电流,包括三个分量:(1)贯穿所有串联电容的电流分量I0对每个C0都相同,如图4—2(b)所示。
(2)由对地电容C。
引起的电流分量为I1,流过每个C0的I1值都不相等,并随着离横担距离增加而增加,因此靠近导线的绝缘子流过的电流最多,电压降也最大,如图4—2(c)所示。
(3)由对导线电容C2引起的电流分量为I2,流过每个C0的I2值也不相等,并随着离导线的距离增加而增加,同样可知靠近横担的绝缘子流过的电流最多,电压降也最大,如图4—2(d)所示。
由此可见,每个C0上分布的电压是由这三个电流分量的总和在C0上引起的压降。
因此,由于C1和C2的影响,沿绝缘子串电压分布是不均匀的。
从图4—2(a)中绝缘子上电压和绝缘子序号的关系曲线可以看出,从导线算起的第一个绝缘子承受的电压最大。
故该绝缘子上的电场强度较大,会引起电晕甚至闪络放电,从而加速了绝缘子老化。
为此,在超高压绝缘子串的上、下端装有均压环,如图4—3所示。
这是为了增加绝缘子对导线的电容C2,以改善电压的分布,降低了靠导线第一片绝缘子的电压。
二、绝缘子串电压分布的测定架空线路在运行中,除了加强巡线从外部观察绝缘子外,还必须采用特制的工具进行带电试验。
主要测量绝缘子串上每个绝缘子上的电压分布是否符合标准,悬式绝缘子串电压分布标准见表4—8。
试验日期:2010.01.25 报告编号:XXXXXXXXXX外观无破损,划伤,字符清晰,紧固件无缺损,安装牢固。
三、绝缘检查试验时短接弱电回路,带电缆外回路一起试验。
绝缘电阻用500V,500MΩ摇表测量,耐压试验四、逆变电源调试五、零漂检查:(单位: A、V)六、线性度检查通入三相正序电流电压,对各通道进行检查,采样及相序均正确。
2、平衡度检查将电流顺极性串联,电压同极性并联,通入 5 A电流, 57.74 V电压,各通道电流电压采样均为同极性。
七、开入开出检查对压板及操作箱实际操作和在端子排处模拟,检查开关量输入,结果为所有开入量开入正确,配合保护试验及传动检查保护所有开出,结果为所有开出量开出正确。
试验日期:2010.01.25 报告编号:XXXXXXXXXX注:接地距离保护试验时通入I段电流为 5 A,II段电流为5 A III段电流为3 A,试验时投入各段方向,正向时故障角为75°。
接地补偿系数整定0.84 。
II段是否闭重由控制字投退,III段三跳闭重。
注:相间距离保护试验时I段电流为5 A,II段电流为5 A III段电流为3 A,正向时故障角为80 ,分别模拟三相故障和两相及三相故障,距离保护均能可靠动作。
II段是否闭重由控制字投退,III段三跳闭重。
确,信号正确。
4、零序保护注:试验时各段方向保护投入。
II段是否闭重由控制字投退,III段三跳闭重。
试验日期:2010.01.25 报告编号:XXXXXXXXXX6、PT断线过流注:PT断线过流闭锁重合。
PT断线功能正确,自动投入过流保护(距离、零序保护压板需投入)。
接地的瞬时性和永久性故障均可靠正确动作。
手合故障保护动作正确。
单相重合时零序经60ms延时加速跳闸,三相重合时,零序经100ms延时加速跳闸。
8、901单跳、三跳正确启动602重合闸。
9、TA、PT断线功能正确,PT断线时自动投入PT断线过流保护。
10、故障打印和外部P键功能正确。
带电测量零值绝缘子一、绝缘子串上的电压分布悬式绝缘子主要由铁帽、铁脚和瓷件三部分组成。
从理论分析,可将这三部分看成一个电容器,其铁帽和铁脚分别为两个极,瓷件可作为介质。
假设每个绝缘子的电容为C0,绝缘子串可以看成由几个电容C0串联的等值电路。
此外,绝缘子上的金属部分又分别和接地杆塔以及和导线形成电容C1和C2。
因此,绝缘子串的电压分布可由电容所组成的等值电路来表示,如图4—2所示。
实际上,每个绝缘子的电容C1和C2互不相等,其大小决定于该绝缘子对杆塔和导线的相对位置。
但是,为了分析方便,可以近似地假设对于每个绝缘子都相同。
这样,电路在交流电压作用下,每个电容都将流过电容电流,并在电容上产生压降。
流过每个串联电容C0的电流,包括三个分量:(1)贯穿所有串联电容的电流分量I0对每个C0都相同,如图4—2(b)所示。
(2)由对地电容C。
引起的电流分量为I1,流过每个C0的I1值都不相等,并随着离横担距离增加而增加,因此靠近导线的绝缘子流过的电流最多,电压降也最大,如图4—2(c)所示。
(3)由对导线电容C2引起的电流分量为I2,流过每个C0的I2值也不相等,并随着离导线的距离增加而增加,同样可知靠近横担的绝缘子流过的电流最多,电压降也最大,如图4—2(d)所示。
由此可见,每个C0上分布的电压是由这三个电流分量的总和在C0上引起的压降。
因此,由于C1和C2的影响,沿绝缘子串电压分布是不均匀的。
从图4—2(a)中绝缘子上电压和绝缘子序号的关系曲线可以看出,从导线算起的第一个绝缘子承受的电压最大。
故该绝缘子上的电场强度较大,会引起电晕甚至闪络放电,从而加速了绝缘子老化。
为此,在超高压绝缘子串的上、下端装有均压环,如图4—3所示。
这是为了增加绝缘子对导线的电容C2,以改善电压的分布,降低了靠导线第一片绝缘子的电压。
二、绝缘子串电压分布的测定架空线路在运行中,除了加强巡线从外部观察绝缘子外,还必须采用特制的工具进行带电试验。
220kV避雷器试验数据异常及解决对策摘要:避雷器是变电站内的重要一次设备,可以保护电气设备免受一次过电压的侵害。
本文对一起220kV避雷器直流1mA电压测试数据异常事件进行了原因分析,发现避雷器阀片已经劣化,为同类设备的试验检查提供了参考。
关键词:避雷器;带电检测;阀片劣化;停电试验引言氧化锌避雷器因其具有良好的非线性特性、动作迅速、通流容量大、残压低、无续流,且结构简单、可靠性高、寿命长、维护简单和体积小等优点,已广泛运用在各电压等级的变电站内。
为了及时发现氧化锌避雷器在运行中受潮、老化及其它隐患,避雷器在雷雨季节前、后均应开展带电检测,测试避雷器全电流及阻性电流值,停电时按检修周期开展直流1mA参考电压测试本体及底座绝缘电阻测试等测试项目。
并给出了避雷器的日常维护、测试建议。
变电站母线各段均装有避雷器,因此,避雷器运行质量好坏,对电网安全稳定运行具有重要作用。
本文就避雷器1mA电压测试试验中发现的泄漏电流超标现象进行了原因分析。
1避雷器常用的停电试验方法220kV避雷器常用的停电试验方法包括拆除一次高压引线和不拆除一次高压引线两种,前者从上至下逐节进行直流1mA电压(U1mA)及0.75U1mA的泄漏电流试验,不拆除一次高压引线的试验方法是从中间法兰加压,先测试下节避雷器直流1mA电压(U1mA),再将高压侧电流表电流升高至2mA,测得上节直流1mA电压,最后测得0.75U1mA的泄漏电流,拆除一次高压引线和不拆除一次高压引线试验方法分别如图1和图2所示。
图1220kV避雷器拆除一次高压引线试验方法接线示意图图2220kV避雷器不拆除一次高压引线试验方法接线示意图2案例2019年11月28日,高压试验人员采用不拆除一次高压引线的试验方法对某220kV避雷器进行试验时,发现该避雷器的B相1mA电压不合格。
该避雷器直流1mA电压厂家要求不小于296kV,A相和C相避雷器均满足厂家要求,而B相的直流1mA电压值为295.4kV,不满足厂家要求,现场试验数据如表1所示。
绝缘子检验报告1. 引言绝缘子是电力系统中常见的设备,用于对电力线路进行绝缘和支撑。
为了确保绝缘子的安全可靠运行,需要进行定期的检验和维护。
本文将介绍绝缘子的检验方法和结果分析。
2. 检验方法绝缘子的检验主要包括外观检查、绝缘电阻测量和绝缘耐压试验。
2.1 外观检查外观检查是最基本的检验方法,通过目测绝缘子的表面是否有裂纹、污秽、腐蚀等现象来判断绝缘子的状态。
在检查过程中,需要特别注意绝缘子引线的连接状态和是否有松动情况。
2.2 绝缘电阻测量绝缘电阻测量是评估绝缘子绝缘性能的关键指标之一。
通过测量绝缘子两侧的绝缘电阻来判断其绝缘性能是否正常。
测量时需要使用专用的绝缘电阻测试仪器,并按照标准的测试方法进行操作。
2.3 绝缘耐压试验绝缘耐压试验是对绝缘子进行高压测试,以判断其在额定电压下是否能够正常工作。
测试时需要先将绝缘子置于测试装置中,并逐步增加电压,直到达到额定电压为止。
测试过程中需要观察绝缘子是否有放电、击穿等异常情况。
3. 检验结果分析根据对绝缘子的检验,得到以下结果:3.1 外观检查经过外观检查,发现绝缘子表面无明显裂纹、污秽和腐蚀现象,引线连接状态良好,无松动情况。
3.2 绝缘电阻测量绝缘电阻测量结果如下表所示:绝缘子编号绝缘电阻(兆欧)1 5002 4503 480从测量结果可以看出,绝缘子的绝缘电阻均在正常范围内,表明绝缘子的绝缘性能良好。
3.3 绝缘耐压试验绝缘耐压试验结果如下:绝缘子编号额定电压(千伏)实际耐压(千伏)检验结果1 10 12 通过2 10 11 通过3 10 10 通过从测试结果可以看出,绝缘子在额定电压下均能够正常工作,通过了绝缘耐压试验。
4. 结论根据绝缘子的外观检查、绝缘电阻测量和绝缘耐压试验结果分析,可以得出以下结论:•绝缘子的外观状态良好,无明显破损和污染。
•绝缘子的绝缘电阻在正常范围内,符合绝缘性能要求。
•绝缘子在额定电压下能够正常工作,通过了绝缘耐压试验。

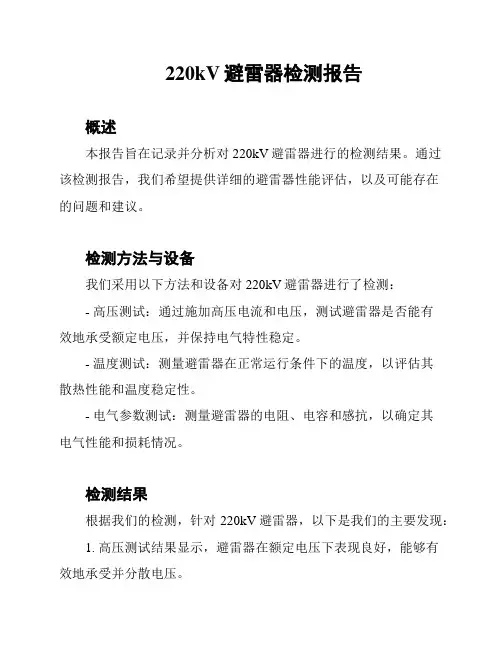

220kV避雷器检测报告概述本报告旨在记录并分析对220kV避雷器进行的检测结果。
通过该检测报告,我们希望提供详细的避雷器性能评估,以及可能存在的问题和建议。
检测方法与设备我们采用以下方法和设备对220kV避雷器进行了检测:- 高压测试:通过施加高压电流和电压,测试避雷器是否能有效地承受额定电压,并保持电气特性稳定。
- 温度测试:测量避雷器在正常运行条件下的温度,以评估其散热性能和温度稳定性。
- 电气参数测试:测量避雷器的电阻、电容和感抗,以确定其电气性能和损耗情况。
检测结果根据我们的检测,针对220kV避雷器,以下是我们的主要发现:1. 高压测试结果显示,避雷器在额定电压下表现良好,能够有效地承受并分散电压。
2. 温度测试结果表明,避雷器在正常运行条件下保持了稳定的温度,散热性能良好。
3. 电气参数测试显示,避雷器的电阻、电容和感抗符合设计要求,并无异常。
问题与建议基于我们的检测结果,对于220kV避雷器,我们未发现明显的问题或缺陷。
然而,为了确保长期有效的运行和保护系统安全,我们建议进行以下检查和维护:1. 定期检查避雷器的外观,确保其无损坏或腐蚀。
2. 在正常操作期间,监测避雷器的温度,并确保其保持在安全范围内。
3. 定期进行电气参数测试,以检查避雷器的电气特性和性能。
结论基于本次检测结果,我们认为220kV避雷器在性能和功能方面表现良好,无明显问题。
遵循我们的建议和注意事项,可以确保其长期有效的运行和系统安全。
以上是220kV避雷器检测报告的内容摘要,详情请参见附录中的完整报告。
(技术报告专用章)编 写人(签字): ___________________审核人(签字): ____________________中原豫安建设工程有限公司技术报告崇左供电局220kV 下雷变电站瓷质绝缘子零值测试检测报告中原豫安建设工程有限公司 DL/T626-2015批准人(签字): ______________________批准日期:2017 年_8 ______ 月_8 ______ 日地址:濮阳市长庆路与黄河路交叉口东北角81号邮编:447000 电话:传真:086中原豫安建设工程有限公司报告编写人:报告审核人:批准人:报告编写日期:项目参加人:敬套宽、张江楷、师勤现、宋志涛说明:1.本公司仅对加盖有“中原豫安建设工程有限公司技术报告专用章”的完整报告负责。
2. 本报告结果仅对被检样品有效。
3. 未经批准,不得部分复制本技术报告。
目录、/.—S一、前言 (6)二、劣化盘悬式绝缘子检测规程 (7)1、范围 (7)2、规范性引用文件 (8)3、规范性附录表 (9)三、绝缘子的情况测试 (14)测试目的 (14)测试依据 (14)主要检测设备清单 (15)测试结果 (15)DL/T 626 —2015 一、前言本标准依据GB一 2009《标准化工作导则第1部分:标准的结构和编写》给出的规则起草。
本标准代替DL/T626 —2005《盘形悬式绝缘子劣化检测规程》,与DL/T626 —2005相比,除编辑性修改外,主要技术内容变化如下:——标准名称修改为《劣化悬式绝缘子检测规程》;——增加了复合绝缘子检测方面的要求;——增加了运行绝缘子的检测项目和要求。
本标准由中国电力企业联合会提出。
本标准由电力行业绝缘子标准化技术委员会归口本标准主要起草单位:中国电力科学研究院。
本标准参加起草单位:广东电网公司、冀北电力有限公司、山东电力研究院、河南省电力科学研究院、东北电力科学研究院、青海省电力科学研究院、襄阳国网合成绝缘子股份有限公司、大连电瓷集团有限公司、南京电气(集团)有限公司。
220kV低零值绝缘子红外检测技术应用研究郑维刚; 唐红; 朱义东; 金鑫; 李冠华【期刊名称】《《东北电力技术》》【年(卷),期】2019(040)011【总页数】3页(P10-12)【关键词】绝缘子; 红外检测; 温度分布【作者】郑维刚; 唐红; 朱义东; 金鑫; 李冠华【作者单位】国网辽宁省电力有限公司电力科学研究院辽宁沈阳 110006【正文语种】中文【中图分类】TM216由于瓷质绝缘子在运行过程中长期受强电磁场、机械应力、冷热变化、湿度等作用,可能导致绝缘性能劣化,如绝缘电阻降低、瓷件开裂等[1-3],辽宁省内线路也出现过几起因绝缘子低零值未及时发现而导致破损、断裂的情况。
悬式绝缘子的红外检测是在工作状态下,通过红外成像仪对绝缘子串的红外热像图像进行采集分析远距离带电检测,对保障输电安全意义重大。
但目前存在现场检测效果不明显,问题绝缘子检出率低等问题,除了现场操作人员检测操作不规范外,还与设备的选择及使用、对绝缘子发热特点不了解等因素相关。
本文以220 kV绝缘子工频耐压发热试验为基础,归纳绝缘子发热时间与温度差的关系,归纳检测重点,为线路绝缘子红外检测提供参考。
1 劣化绝缘子检测理论正常绝缘子发热主要来源于介质极化,其值与绝缘子介损因数和分布电压的平方和成正比。
低零值绝缘子一般是由于外力破坏或自身劣化导致的泄漏电流增大或电压分布异常情况,长期运行会导致绝缘子表面温度分布不均。
输电线路常用的瓷绝缘子为典型的电压致热型设备,温度分布曲线呈现指数形式,并不是平均分配,相邻绝缘子温度比较接近。
根据戴维南定理可将绝缘子简化为图1所示电路,Ri为等效电阻;Uf为等效电压;Xd为等效电抗。
图1 绝缘子等效电路图根据欧姆定律可计算出该回路的电流I为(1)绝缘子的发热功率P为(2)绝缘子模拟回路中绝缘电阻与发热量可以将P对Ri求导表示为(3)式(3)中,当Ri=Xd时,等式为0,绝缘子的发热功率达到最大。
(技术报告专用章)编 写人(签字): ___________________审核人(签字): ____________________中原豫安建设工程有限公司技术报告崇左供电局220kV 下雷变电站瓷质绝缘子零值测试检测报告中原豫安建设工程有限公司 DL/T626-2015批准人(签字): ______________________批准日期:2017 年_8 ______ 月_8 ______ 日地址:濮阳市长庆路与黄河路交叉口东北角81号邮编:447000 电话:传真:086中原豫安建设工程有限公司报告编写人:报告审核人:批准人:报告编写日期:项目参加人:敬套宽、张江楷、师勤现、宋志涛说明:1.本公司仅对加盖有“中原豫安建设工程有限公司技术报告专用章”的完整报告负责。
2. 本报告结果仅对被检样品有效。
3. 未经批准,不得部分复制本技术报告。
目录、/.—S一、前言 (6)二、劣化盘悬式绝缘子检测规程 (7)1、范围 (7)2、规范性引用文件 (8)3、规范性附录表 (9)三、绝缘子的情况测试 (14)测试目的 (14)测试依据 (14)主要检测设备清单 (15)测试结果 (15)DL/T 626 —2015 一、前言本标准依据GB一 2009《标准化工作导则第1部分:标准的结构和编写》给出的规则起草。
本标准代替DL/T626 —2005《盘形悬式绝缘子劣化检测规程》,与DL/T626 —2005相比,除编辑性修改外,主要技术内容变化如下:——标准名称修改为《劣化悬式绝缘子检测规程》;——增加了复合绝缘子检测方面的要求;——增加了运行绝缘子的检测项目和要求。
本标准由中国电力企业联合会提出。
本标准由电力行业绝缘子标准化技术委员会归口本标准主要起草单位:中国电力科学研究院。
本标准参加起草单位:广东电网公司、冀北电力有限公司、山东电力研究院、河南省电力科学研究院、东北电力科学研究院、青海省电力科学研究院、襄阳国网合成绝缘子股份有限公司、大连电瓷集团有限公司、南京电气(集团)有限公司。
零值绝缘子误判原因分析及防止措施王卫国【摘要】变电站超长串绝缘子测零时,由于分布电压的偏低,可能导致误判.分析了零值绝缘子误判的原因,建议采用测量其分布电压,根据对应的图形来判断绝缘子是否为零值.【期刊名称】《江苏电机工程》【年(卷),期】2011(030)005【总页数】3页(P66-68)【关键词】变电站;绝缘子;零值【作者】王卫国【作者单位】镇江供电公司,江苏镇江212001【正文语种】中文【中图分类】TM216瓷质绝缘子是输变电设备中常用的重要元件之一,其运行状况直接关系到系统的稳定,电力行业标准规定:变电站绝缘子检测周期为1~3年。
常用的检测方法是:测量绝缘子串的电压分布(或火花间隙)、测量绝缘电阻、工频耐压试验等[1]。
火花间隙检测法由于其工器具结构简单(短路叉、绝缘棒)、价格便宜、操作灵活、便于保管维护,可在正常带电运行状态下实施,因而在实际生产中被广泛使用。
但在220 kV变电站带电检测绝缘子时发现,此时采用火花间隙检测时容易引起误判。
1问题的发现某开关站要求对运行中的220 kV母线双伞式瓷绝缘子测零,线路检修工人使用短路叉带电测零,测量中发现,即使将短路叉间隙调到最小(不到1 mm),仍有一些绝缘子不放电,按检测规程规定这些绝缘子应被判为零值。
全站48串绝缘子共发现此类疑似零值155片,部分线路汇总为表1所示。
表1某开关站疑似零值绝缘子汇总注:均为线路侧耐张串。
线路编号相别编号(自接地构架端算起)数量/只备注2936 B 1,2,3,4,5,6,7 7 18 片(单串)C 3,4,5,6 4 18 片(单串)(南侧)1,2,3,4,5,6618片(双串)B 2937(南侧)2,3,4,5418片(双串)C(北侧)2,3,4,5418片(双串)C(北侧)1,2,3,4,5518片(双串)B 2565(南侧)3,4,5318片(双串)B从上表可以看出,耐张串多的有7片,少的有3片零值绝缘子,根据以往测零经验,一串绝缘子或者一个开关站出现这么多零值绝缘子实属罕见。
绝缘子的绝缘电阻及耐压试验绝缘子是电网中大量使用的一种绝缘部件,当前应用得最广泛的是瓷质绝缘子,也有少量的玻璃绝缘子,有机(或复合材料)绝缘子国内也陆续有了应用。
绝缘子的形状和尺寸是多种多样的,按其用途分为线路绝缘子和电站绝缘子,或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。
除此之外还有防尘绝缘子和绝缘横担。
瓷件(或玻璃件)是绝缘子的主要组成部分,它除了作为绝缘外,还具有较高的机械强度。
为保证瓷件的机电强度,要求瓷质坚固、均匀、无气孔。
为增加绝缘子外表的抗电强度和抗湿污能力,瓷件常具有裙边和凸棱,并在瓷件外表涂以白色或有色的瓷釉,而瓷釉有较强的化学稳定性,且能增加绝缘子的机械强度。
绝缘子在搬运和施工过程中,可能会因碰撞而留下伤痕;在运行过程中,可能由于雷击事故,而使其破碎或损伤;由于机械负荷和高电压的长期联合作用,而导致劣化,这都将使其击穿电压不断下降,当下降至小于沿面干闪电压时,就被称为低值绝缘子。
低值绝缘子的极限,即内部击穿电压为零时,就称为零值绝缘子。
当绝缘子串存在低值或零值绝缘子时,在污秽环境中,在过电压甚至在工作电压作用下就易发生闪络事故。
例如,电网曾多次发生由于存在零值绝缘子而引起的污闪事故;某电业局110kV线路,也曾因出现零值绝缘子,而导致绝缘子爆炸。
因此,及时检出运行中存在的不良绝缘子,排除隐患,对减少电力系统事故、提高供电可靠性是很重要的。
在相关规程中,绝缘子试验指的是支柱绝缘子和悬式绝缘子试验,其试验项目如下:(1)零值绝缘子检测(66kV及以上)。
(2)测量绝缘电阻。
(3)交流耐压试验。
(4)测量绝缘子外表污秽物的等值盐密。
运行中的针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。
玻璃悬式绝缘子不进行该三项试验,运行中自破的绝缘子应及时更换。
一、绝缘子绝缘电阻的测量(1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。
一、绝缘子串上的电压分布悬式绝缘子主要由铁帽、铁脚和瓷件三部分组成。
从理论分析,可将这三部分看成一个电容器,其铁帽和铁脚分别为两个极,瓷件可作为介质。
假设每个绝缘子的电容为C0,绝缘子串可以看成由几个电容C0串联的等值电路。
此外,绝缘子上的金属部分又分别和接地杆塔以及和导线形成电容C1和C2。
因此,绝缘子串的电压分布可由电容所组成的等值电路来表示,如图4—2所示。
实际上,每个绝缘子的电容C1和C2互不相等,其大小决定于该绝缘子对杆塔和导线的相对位置。
但是,为了分析方便,可以近似地假设对于每个绝缘子都相同。
这样,电路在交流电压作用下,每个电容都将流过电容电流,并在电容上产生压降。
流过每个串联电容C0的电流,包括三个分量:(1)贯穿所有串联电容的电流分量I0对每个C0都相同,如图4—2(b)所示。
(2)由对地电容C。
引起的电流分量为I1,流过每个C0的I1值都不相等,并随着离横担距离增加而增加,因此靠近导线的绝缘子流过的电流最多,电压降也最大,如图4—2(c)所示。
(3)由对导线电容C2引起的电流分量为I2,流过每个C0的I2值也不相等,并随着离导线的距离增加而增加,同样可知靠近横担的绝缘子流过的电流最多,电压降也最大,如图4—2(d)所示。
由此可见,每个C0上分布的电压是由这三个电流分量的总和在C0上引起的压降。
因此,由于C1和C2的影响,沿绝缘子串电压分布是不均匀的。
从图4—2(a)中绝缘子上电压和绝缘子序号的关系曲线可以看出,从导线算起的第一个绝缘子承受的电压最大。
故该绝缘子上的电场强度较大,会引起电晕甚至闪络放电,从而加速了绝缘子老化。
为此,在超高压绝缘子串的上、下端装有均压环,如图4—3所示。
这是为了增加绝缘子对导线的电容C2,以改善电压的分布,降低了靠导线第一片绝缘子的电压。
二、绝缘子串电压分布的测定架空线路在运行中,除了加强巡线从外部观察绝缘子外,还必须采用特制的工具进行带电试验。
主要测量绝缘子串上每个绝缘子上的电压分布是否符合标准,悬式绝缘子串电压分布标准见表4—8。
